Устройство УВН-300 позволяет быстро с высокой точностью выставлять ножи в ножевых барабанах после их смены или заточки. Приспособление УВН-300 представляет собой массивную жесткую станину, на которой установлены оправка и подвижный упор. Ножевой барабан закрепляется на оправке, и выставление ножей производится перемещением подвижного упора в крайнее переднее положение, до неподвижной плиты, предварительно выставленной по шкале на необходимый размер. Устройство УВН-300 позволяет наиболее точно устанавливать ножи в корпусах инструментов и получать идеальное качество поверхностей заготовок при работе станков на больших скоростях подачи!
Технические характеристики
УВН-300
Максимальный наружный диаметр барабана, мм
300
Минимальный наружный диаметр барабана, мм
80
Максимальная ширина барабана, мм
300
Посадочный диаметр барабана, мм
40, 50 (32, 60 опция)
Габаритные размеры, мм
Длина
370
Ширина
560
Высота
280
Объем, м3
0,06
Масса, кг (не более)
43

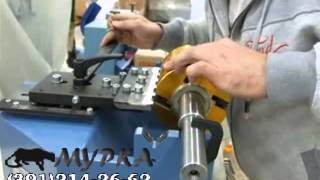

Смотрите видео по настройке опорных пластин УВН-300

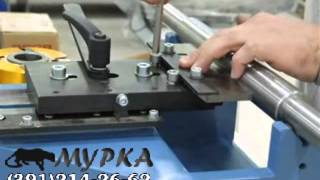

и инструкцию по выставлению ножей
