Элемент системы пылеочистных установок

Вентилятор высокого давления ВР 01-3.8 предназначен для удаления сухих не склонных к слипанию материалов, применяется в системах пылеочистных установок для удаления древесной пыли и стружки от деревообрабатывающих станков. Используются в системах пневмотранспорта, для удаления и транспортирования пыли и стружки, а также для других санитарно-технических и производственных целей.

Вентиляторы серии ВР предназначены для перемещения воздуха и других газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 80°С, не содержащих пыли и твердых примесей в количестве более 500 г/м³. Вентиляторы служат для создания разности давления, под действием которой в системе трубопроводов создаётся воздушный поток.

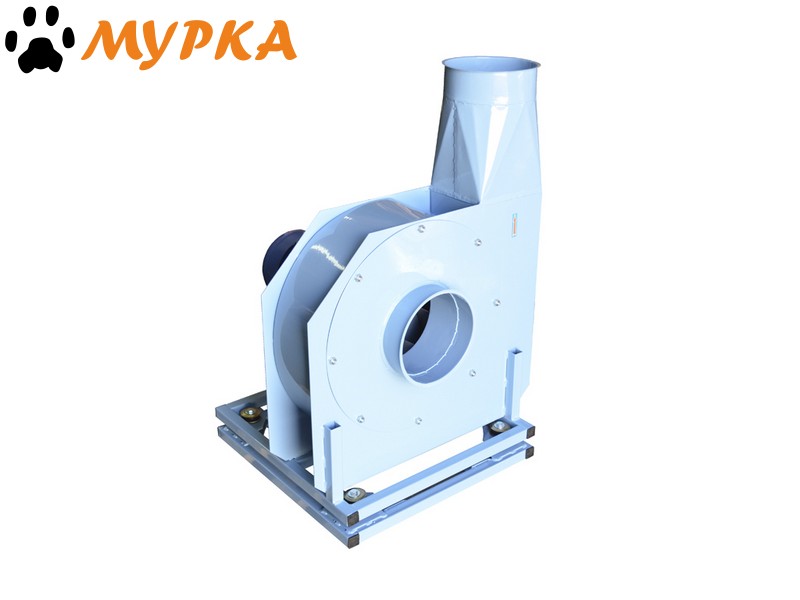

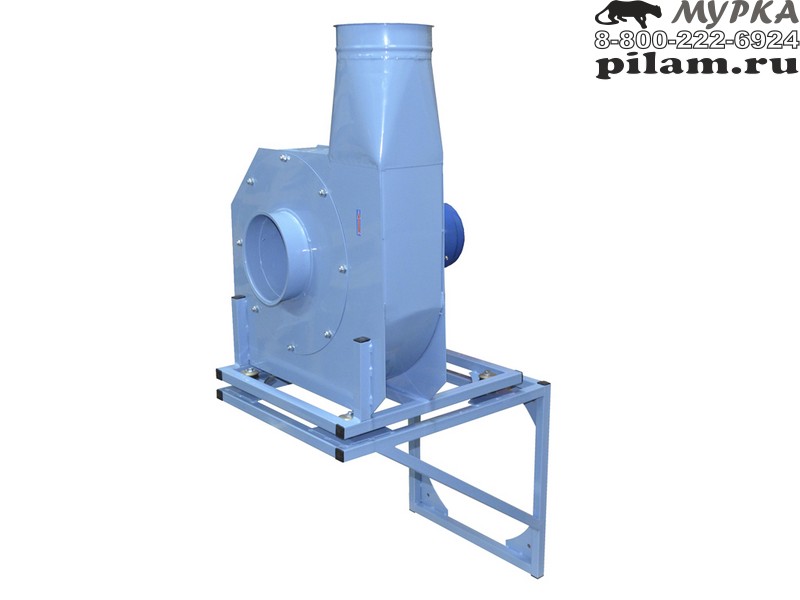

Максимальный размер удаляемых элементов длиной до 15 мм. Установлена крыльчатка закрытого типа. Изготавливаются по первому конструктивному исполнению, согласно ГОСТ 5976-90. При таком исполнении рабочее колесо вентилятора находится на валу электродвигателя. Вентиляторы могут быть выполнены в напольном и настенном исполнении.

Варианты исполнения ориентации корпуса вентилятора ВР 01-3.8

Варианты исполнения

Технические характеристики	ВР-01-3.8
Максимальная производительность, м³/ч	3480
*Эксплуатационная производительность, м³/час	1900
Полное давление, Па	2470
Диаметр входного патрубка, мм	180
Диаметр выходного патрубка, мм	180
Диаметр колеса (крыльчатки) вентилятора, мм	380
Частота вращения вентилятора, об/мин	2860
Номинальная мощность, кВт	2,2
Напряжение, В	380
Род тока питающей сети	переменный, трехфазный
Габаритные размеры, мм
- длина	600
- ширина	500
- высота	750
Масса, кг (не более)	45
Объем, м³	0,22

* Рекомендуем, при «предварительном» подборе вентилятора воспользоваться характеристикой ЭКСПЛУАТАЦИОННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ, как информацией, в которой учитываются потери производительности в результате наличия в присоединительной схеме сопротивлений воздуховодов и заборных устройств на станках. Данные не являются величиной фактической и носят рекомендательный характер.

Комплект поставки

Комплектация ВР-01-3.8:

Вентилятор с крыльчаткой d 380 - 1 шт.
Электродвигатель АИР80B2 2,2 кВт, 3000 об/мин - 1 шт.
Пуско-защитное устройство (ПЗУ) - 1 шт.
Рама опорная - 1 шт.
Виброопора - 4 шт.
Паспорт, руководство по эксплуатации - 1 шт.
