Серия М, для мебельного производства

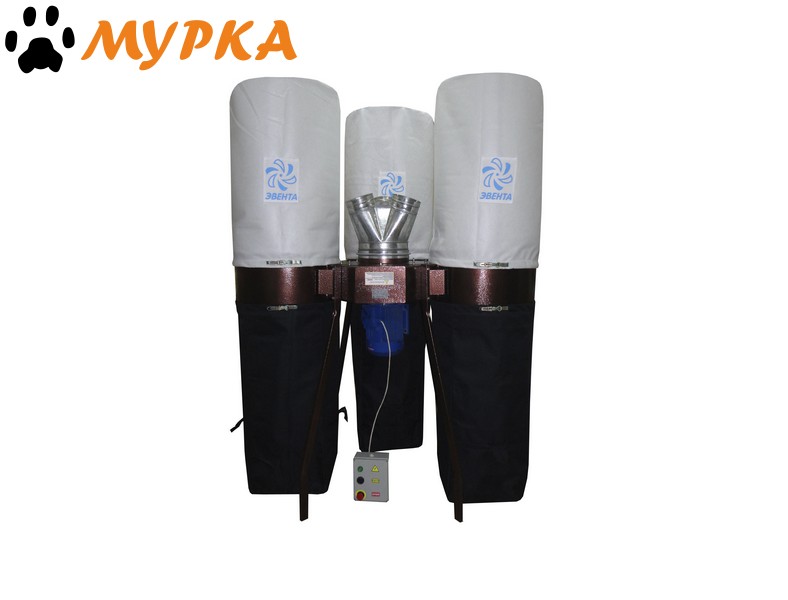

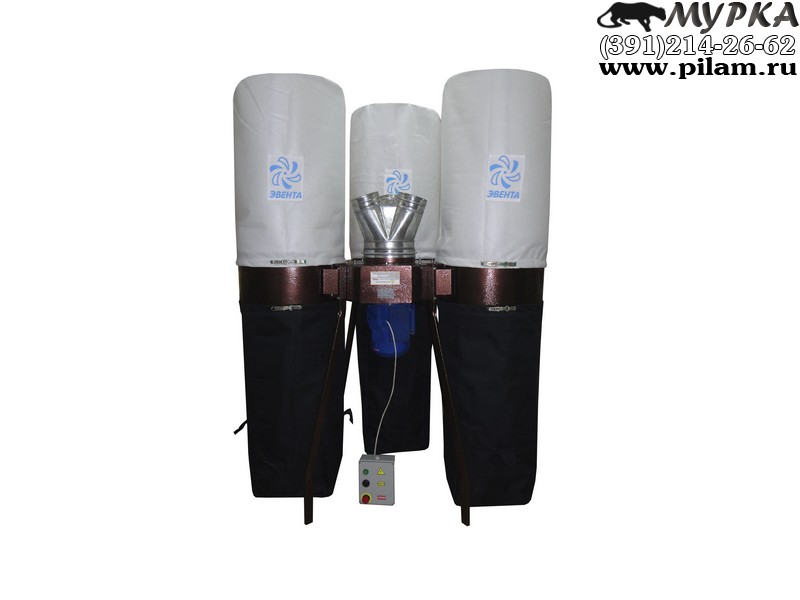

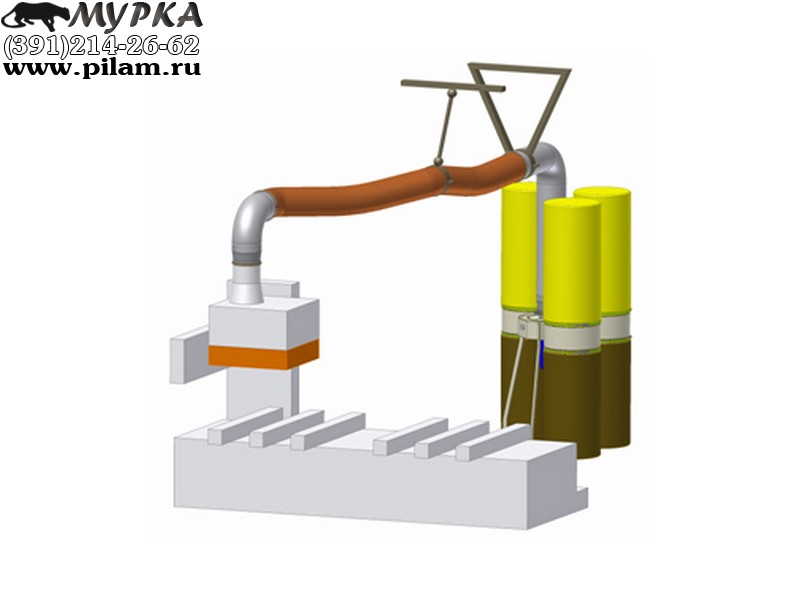

Установка вентиляционная пылеулавливающая УВП-М 4000К (далее по тексту "установка") соответствует требованиям ТУ-3646-001-10675318-2008 и предназначена для удаления сухих не склонных к слипанию материалов в продолжительном режиме работы, в условиях мебельных (М) и столярных производств. Предназначена для обслуживания станков с ЧПУ и обрабатывающих центров. Установка осуществляет удаление стружек, опилок, пыли от деревообрабатывающего оборудования путем их отсоса из зоны резания, дальнейшей фильтраций воздуха и накопления отходов в специальном мешке – накопителе. Максимальная длина удаляемых элементов (стружек, опилок, щепок) не должна превышать 45 мм. Соединение установки с деревообрабатывающим оборудованием осуществляется с помощью аспирационного воздуховода с гладкой и ровной внутренней поверхностью (металлические воздуховоды, гибкие шланги с гофрой снаружи). Установка не предназначена для работы со станками обрабатывающими сырой (естественной влажности) пиломатериал.

В установках серии М установлена крыльчатка закрытого типа с наилучшими техническими характеристиками по скорости воздушного потока до 43 м/с и создаваемым разрежением до 2350 Па. У всех установок в комплектацию входит пускозащитная аппаратура (ПЗУ), которая обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок.

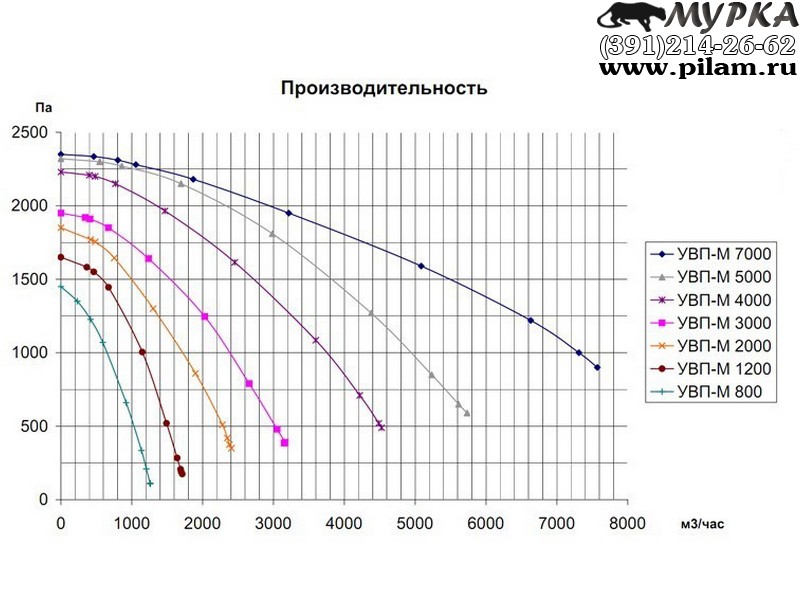

При подборе установки следует обратить внимание на следующие параметры:

• Производительность, которую должна обеспечивать установка для нормальной работы станка (оборудования) (м³/час).
• Необходимая скорость воздушного потока с учетом аэродинамического сопротивления воздуховодов (м/с).
• Создаваемое разряжение на входе (Па).
• Количество патрубков и их геометрические параметры для подсоединения воздуховодов.
• Наличие в комплектации электро-пусковой аппаратуры.

Комплектация УВП-М 4000К:

• Обод - 4 шт.
• Стойка - 8 шт.
• Болт М5 - 12 шт.
• Гайка М5 самоконтрящаяся - 12 шт.
• Ножка - 4 шт.
• Предфильтр - 4 шт.
• Фильтр - 4 шт.
• Мешок накопительный - 4 шт.
• Электродвигатель 3 кВт 2860 об/мин - 1 шт.
• Гайка М8 самоконтрящаяся - 23 шт.
• Болт М8х60 - 9 шт.
• Гайка М12 самоконтрящаяся - 4 шт.
• Шайба 12 - 4 шт.
• Болт M8x25 - 2 шт.
• Шайба 8 - 6 шт.
• Бандаж 250 - 1 шт.
• Шайба 8.65Г - 1 шт.
• ПЗУ - 1 шт.
• Корпус - 1 шт.
• Крышка - 1 шт.
• Крыльчатка - 1 шт.
• Коллектор 225-2х158 - 1 шт.
• Шайба 28 - 1 шт.
• Переход 223 - 1 шт.
