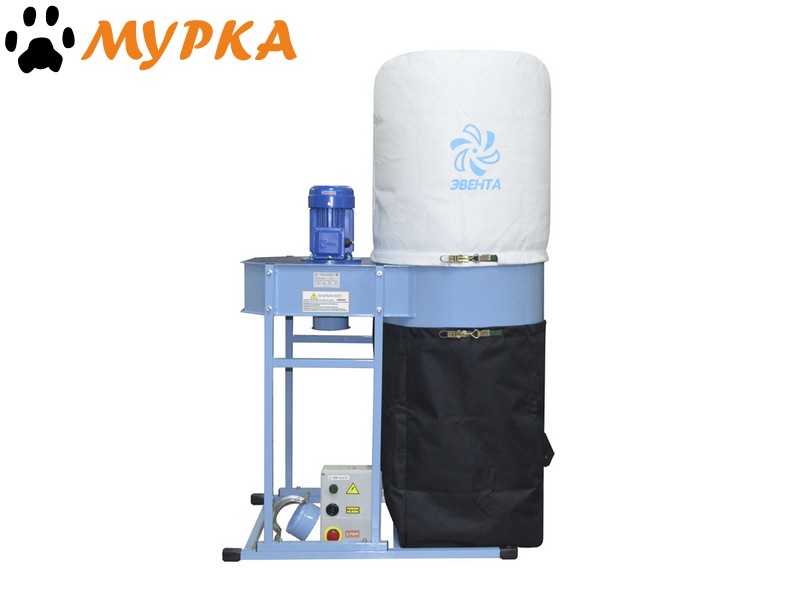

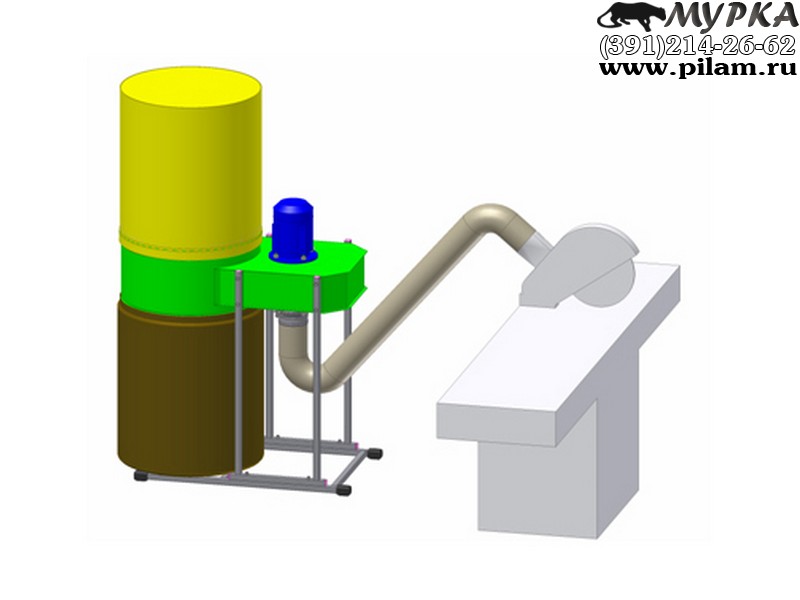

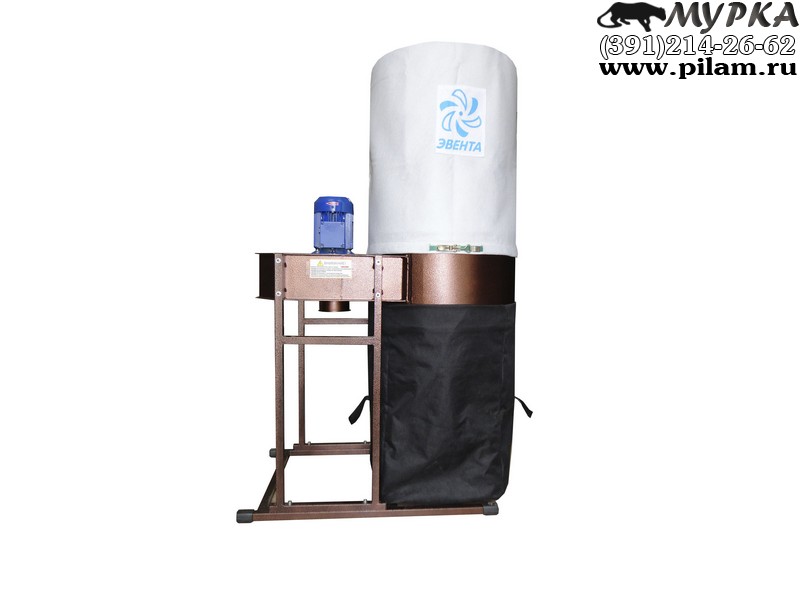

Установка вентиляционная пылеулавливающая УВП-М 1200К (далее по тексту "установка") соответствует требованиям ТУ-3646-001-10675318-2008 и предназначена для удаления сухих не склонных к слипанию материалов в продолжительном режиме работы. Установка предназначена для работы в условиях мебельного (М), столярного производства, для обслуживания пильных, торцовочных станков. Используется для металлообрабатывающих заточных станков с использованием элементов искрогашения. Используется в обувной промышленности со шлифовальными станками, наждаками, осуществляющими зачистку кожи, резины, полиуретана, металла. Установка осуществляет удаление стружек, опилок, пыли от оборудования путем их отсоса из зоны резания, дальнейшей фильтраций воздуха и накопления отходов в специальном мешке – накопителе. Максимальная длина удаляемых элементов (стружек, опилок, щепок) не должна превышать 45 мм. Соединение установки с оборудованием осуществляется с помощью аспирационного воздуховода с гладкой и ровной внутренней поверхностью (металлические воздуховоды, гибкие шланги с гофрированной поверхностью снаружи). Установка не предназначена для работы со станками обрабатывающими сырой (естественной влажности) пиломатериал.
В установках серии М установлена крыльчатка закрытого типа с наилучшими техническими характеристиками по скорости воздушного потока до 43 м/с и создаваемым разрежением до 2350 Па. У всех установок в комплектацию входит пускозащитная аппаратура (ПЗУ), которая обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок.
Правила подбора установки
При подборе установки следует обратить внимание на следующие параметры:

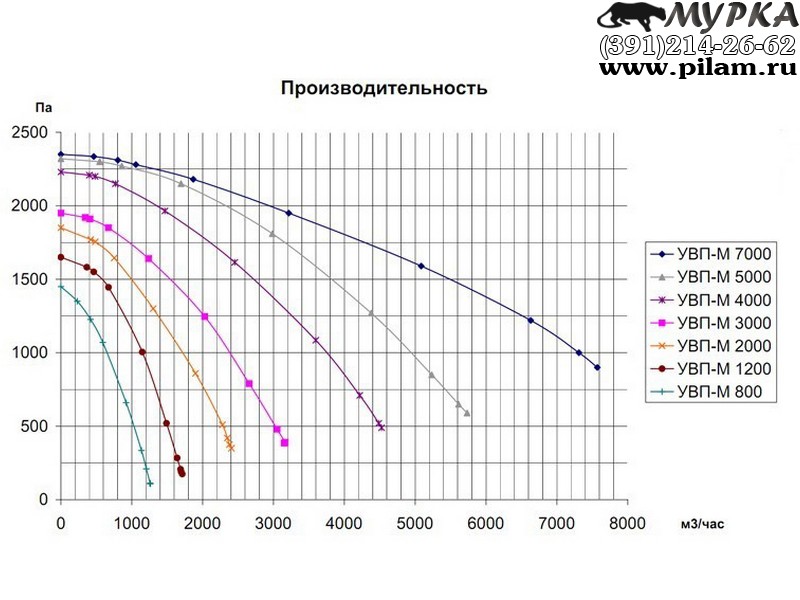

Производительность, которую должна обеспечивать установка для нормальной работы станка (оборудования) (м3/час).
Необходимая скорость воздушного потока с учетом аэродинамического сопротивления воздуховодов (м/с).
Создаваемое разряжение на входе (Па).
Количество патрубков и их геометрические параметры для подсоединения воздуховодов.
Наличие в комплектации электро-пусковой аппаратуры.

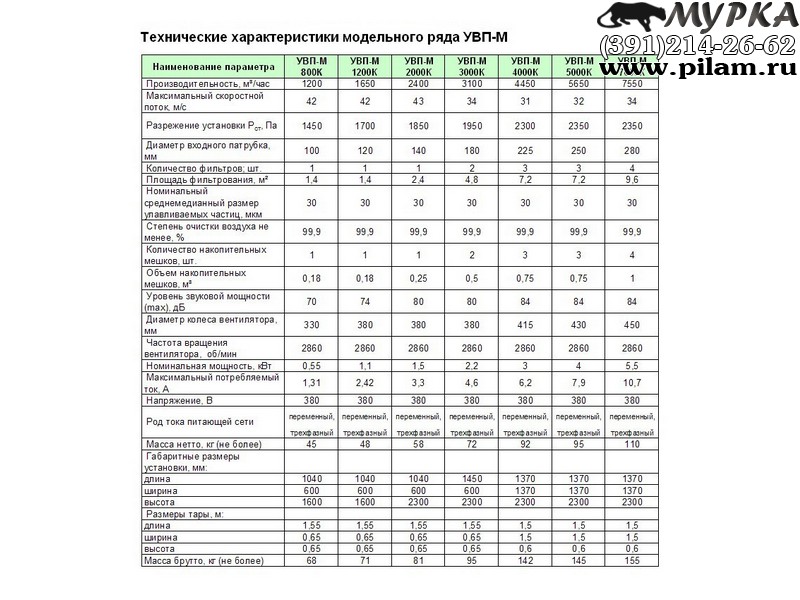

Технические характеристики
УВП-М 1200К
Максимальная пропускная способность, м3/час
1650
Максимальный скоростной поток, м/с
42
Разрежение установки Рст, Па
1700
Диаметр входного патрубка, мм
120
Количество фильтров, шт.
1
Площадь фильтрования, м2
1,4
Номинальный среднемедианный размер улавливаемых частиц, мкм
30
Степень очистки воздуха не менее, %
99,9
Количество накопительных мешков, шт.
1
Объем накопительных мешков, м3
0,18
Уровень звуковой мощности (max), дБ
74
Диаметр колеса вентилятора, мм
380
Частота вращения вентилятора, об/мин
2860
Номинальная мощность, кВт
1,1
Максимальный потребляемый ток, А
2,42
Напряжение, В
380
Род тока питающей сети
переменный, трехфазный
Габаритные размеры, мм
- длина
1040
- ширина
600
- высота
1600
Размеры тары, м
- длина
1,55
- ширина
0,65
- высота
0,65
Объем, м3
0,65
Масса, кг (не более)
48
Масса брутто, кг (не более)
71
Устройство и комплект поставки
Комплектация УВП-М 1200К:
Корпус в сборе с электродвигателем, крыльчаткой, патрубком - 1 шт.
