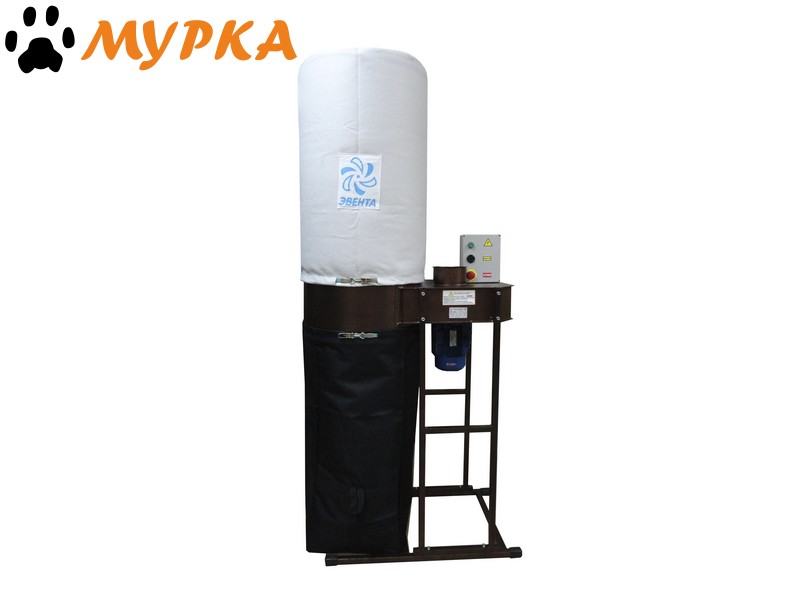

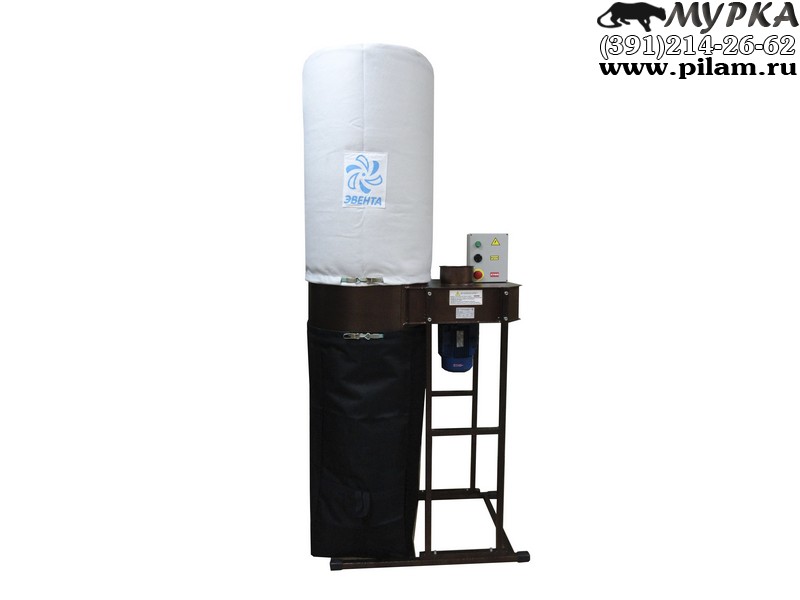

ГлавнаяКаталогАспирационное оборудование Установка вентиляционная пылеулавливающая Эвента УВП-С 2000К (2,2 кВт)
39800.00 руб В корзину



Серия С, для столярного производства

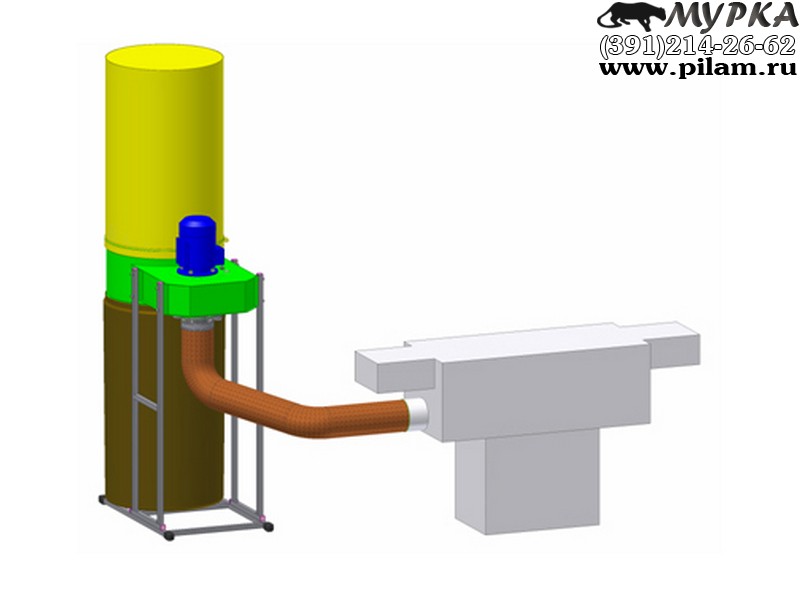

Установка вентиляционная пылеулавливающая УВП-С 2000К (далее по тексту "установка") соответствует требованиям ТУ-3646-001-10675318-2008 и предназначена для удаления не склонных к слипанию материалов в продолжительном режиме работы, в условиях столярных (C) и лесопильных производств с обработкой пиломатериала естественной влажности. Установка осуществляет удаление стружек, опилок, пыли от деревообрабатывающего оборудования путем их отсоса из зоны резания, дальнейшей фильтраций воздуха и накопления отходов в специальных мешках – накопителях. Максимальная длина удаляемых твёрдых элементов не должна превышать 45 мм. Соединение установки с деревообрабатывающим оборудованием осуществляется с помощью аспирационного воздуховода с гладкой и ровной внутренней поверхностью (металлические воздуховоды, гибкие шланги с гофрированной поверхностью снаружи). Отсутствует функция уборки пола.



В установках серии С установлена крыльчатка открытого типа со скоростными показателями до 32 м/с и создаваемым разрежением до 2000 Па, применяются для удаления как сухого материала, так и материала естественной влажности в столярных и лесопильных производствах. У всех установок в комплектацию входит пускозащитная аппаратура (ПЗУ), которая обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок.



Правила подбора установки

При подборе установки следует обратить внимание на следующие параметры:

  • Производительность, которую должна обеспечивать установка для нормальной работы станка (оборудования) (м3/час).
  • Необходимая скорость воздушного потока с учетом аэродинамического сопротивления воздуховодов (м/с).
  • Создаваемое разряжение на входе (Па).
  • Количество патрубков и их геометрические параметры для подсоединения воздуховодов.
  • Наличие в комплектации электро-пусковой аппаратуры.

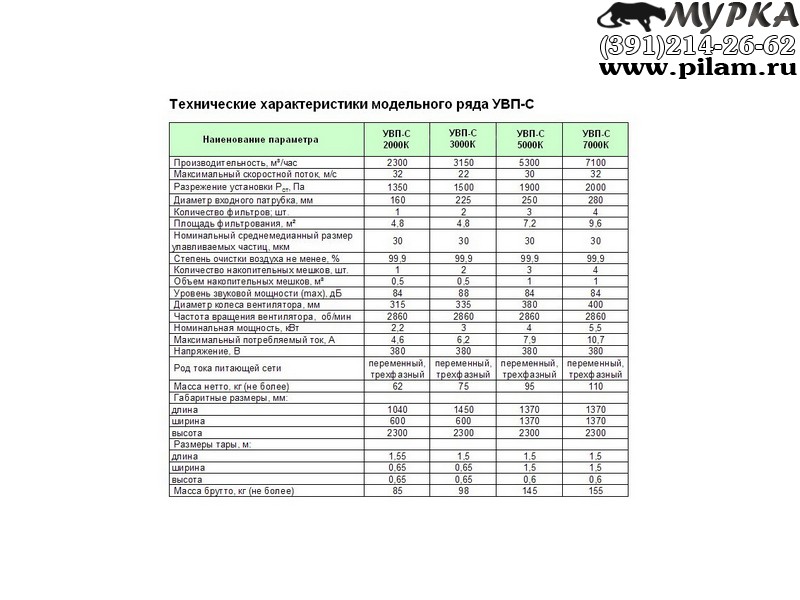

Технические характеристики УВП-С 2000К

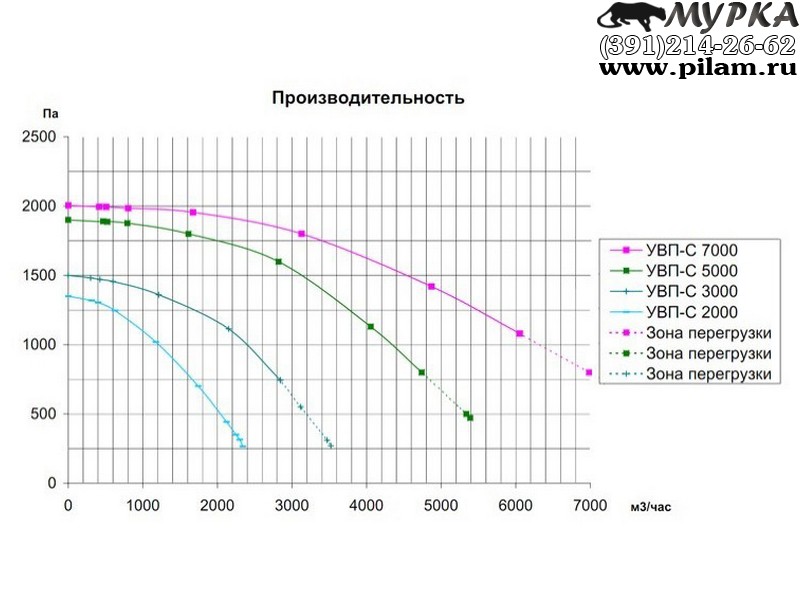

Максимальная пропускная способность, м3/час  2300
Максимальный скоростной поток, м/с 32
Разрежение установки Рст, Па 1350
Диаметр входного патрубка, мм 160
Количество фильтров, шт. 1
Площадь фильтрования, м2 4,8
Номинальный среднемедианный размер улавливаемых частиц, мкм  30
Степень очистки воздуха не менее, % 99,9
Количество накопительных мешков, шт. 1
Объем накопительных мешков, м3 0,25
Уровень звуковой мощности (max), дБ 84
Диаметр колеса вентилятора, мм 315
Частота вращения вентилятора,  об/мин 2860
Номинальная мощность, кВт 2,2
Максимальный потребляемый ток, А 4,6
Напряжение, В 380
Род тока питающей сети переменный, трехфазный
Габаритные размеры, мм
- длина 1040
- ширина 600
- высота 2300
Размеры тары, м
- длина 1,55
- ширина 0,65
- высота 0,65
Объем, м3 0,67335
Масса, кг (не более) 62
Масса брутто, кг (не более) 85



Устройство и комплект поставки

Комплектация УВП-С 2000К:

  • Корпус в сборе с крыльчаткой, патрубком - 4 шт.
  • Обод - 1 шт.
  • Основание - 1 шт.
  • Фильтр - 1 шт.
  • Мешок накопительный - 1 шт.
  • Бандаж на диаметр 160 - 1 шт.
  • Ножка - 2 шт.
  • Болт М5-6gх16 - 4 шт.
  • Гайка М5 самоконтрящаяся - 4 шт.
  • Стойка - 2 шт.
  • Предфильтр - 1 шт.
  • Болт M 8x35 - 14 шт.
  • Шайба 8 - 16 шт.
  • Гайка М8 самоконтрящаяся - 3 шт.
  • ПЗУ - 1 шт.
  • Коллектор 160-120х100 - 1 шт.
  • Переход 158 - 1 шт.

Комплект поставки УВП-С 2000К
