УВП-ЦМ 800К с циклоном ЦМ-310-А
Комплекс предназначен для удаления и очистки запылённого воздуха из зон обработки материалов при использовании методов сырой и сухой шлифовки. Комплекс осуществляет очистку воздуха при обработке материалов: металлов, твердосплавных напаек, материала стеллит, алюминия, кожи, резины, полиуретана.
Данное оборудование рекомендуется использовать для обслуживания станков шлифовальной группы, торцовочных станков, наждаков, заточных приспособлений, ручных шлифовальных машин, бор машин.
Внимание!
В комплектацию комплекса не включены воздуховоды, соединяющие станочное оборудование с циклоном.
Ограничение в эксплуатации:
Запрещается эксплуатация комплекса во взрывоопасных помещениях, а также с концентрацией мелкодисперсной пыли более 6 гр/м3 и величиной менее 30 мкм, с температурой частиц попадающих в циклон более +1400С.
Принцип работы:
Первоначально воздух попадает в циклон, в котором происходит осаждение крупных частиц в баке-накопителе, он же является искрогасителем, не позволяющим горячим крупным частицам попадать в фильтр тонкой очистки. На второй ступени воздух, очищенный от крупных частиц, попадает в установку УВП-М, в которой происходит окончательная очистка и возврат очищенного воздуха в помещение.
При подборе установки следует обратить внимание на следующие параметры:
- Производительность, которую должна обеспечивать установка для нормальной работы станка или оборудования (м3/час).
- Необходимая скорость воздушного потока с учетом аэродинамического сопротивления воздуховодов (м/с).
- Количество и суммарная площадь патрубков присоединяемых воздухозаборников шлифовального оборудования, должно соответствовать площади сечения на входе в циклон.
- Обратить внимание на наличие в комплектации электро-пусковой аппаратуры.
- Наличие сертификата на оборудование промышленного назначения в области очистки газов.
| Технические характеристики |
УВП-М с циклоном ЦМ-310-А |
| Производительность максимальная, м3/час |
800 |
| Максимальный всасывающий поток, м/с |
28 |
| Разрежение установки Рст, Па |
1450 |
| Диаметр патрубка циклона, мм |
120 |
| Минимальный среднемедианный размер улавливаемых частиц, мкм |
30 |
| Степень очистки воздуха не менее, % |
99,9 |
| Уровень звуковой мощности (max), дБ |
72 |
| Номинальная мощность, кВт |
0,55 |
| Максимальный потребляемый ток, А |
1,31 |
| Напряжение, В |
380 |
| Род тока питающей сети |
переменный, трехфазный |
| Габаритные размеры, мм |
|
| - длина |
1500 |
| - ширина |
600 |
| - высота |
1910 |
| Размеры тары, м (два грузовых места) |
|
| - первое место (длина/ширина/высота) |
1,55/0,65/0,65 |
| - второе место (длинна/ширина/высота) |
1,9/0,65/0,65 |
| Общий объем, м3 |
1,5 м3 |
| Масса, кг (не более) |
83 |
| Масса брутто, кг (не более) |
132 |
Комплект поставки

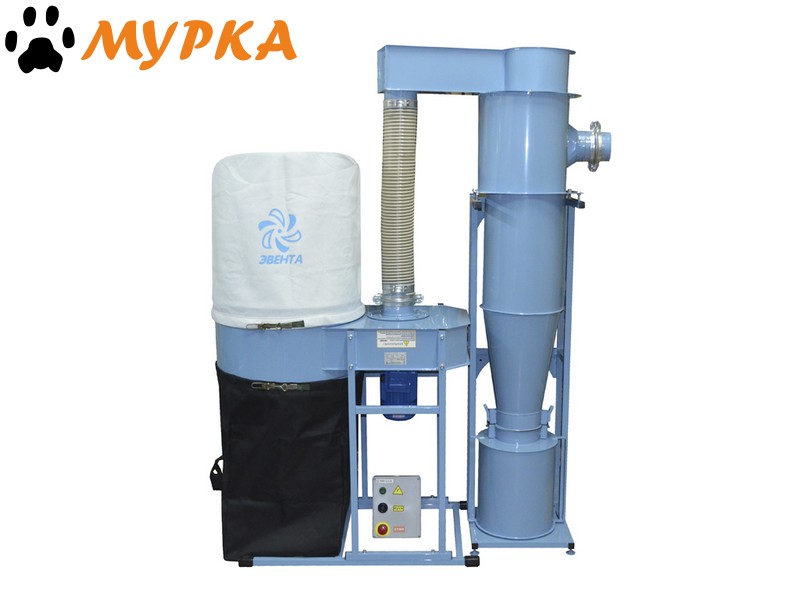

Комплектация УВП-ЦМ 800К с циклоном ЦМ-310-А:
- циклон ЦМ-310 с улиткой на стойке с баком-накопителем,
- установка УВП-М 800К,
- пускозащитная электроаппаратура,
- комплект воздуховодов, соединяющих циклон с УВП,
- паспорт и техническая документация.
#Станки_Мурка циклон пылеуловитель купить Buy a dustproof cyclone #циклон_пылеуловитель_купить #Buy_a_dustproof_cyclone
#Станки_Мурка сухие пылеуловители циклоны Dry dustproofing cyclones #сухие_пылеуловители_циклоны #Dry_dustproofing_cyclones
#Станки_Мурка циклон пылеуловитель купить Buy a dustproof cyclone #циклон_пылеуловитель_купить #Buy_a_dustproof_cyclone сухие пылеуловители циклоны Dry dustproofing cyclones #сухие_пылеуловители_циклоны #Dry_dustproofing_cyclones
| № |
Наименование места |
Длина, м |
Ширина, м |
Высота, м |
Масса, кг |
Объем, м³ |
|
|
|
|
∑: |
132 |
1.46 |
| 1 |
Установка пылеулавливающая |
1.55 |
0.65 |
0.65 |
68 |
0.6548750000000001 |
| 2 |
Циклон |
1.9 |
0.65 |
0.65 |
64 |
0.80275 |
|
Срок поставки: 5-7 рабочих дней
(г. Киров)
|
|
