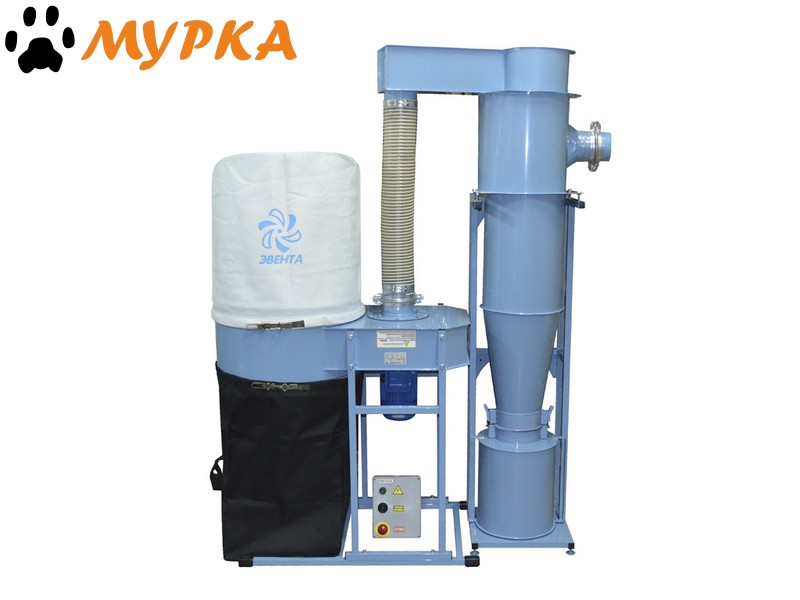

УВП-ЦМ 2000К с циклоном ЦМ-430-А

Комплекс предназначен для удаления и очистки запылённого воздуха из зон обработки материалов при использовании методов сырой и сухой шлифовки. Комплекс осуществляет очистку воздуха при обработке материалов: металлов, твердосплавных напаек, материала стеллит, алюминия, кожи, резины, полиуретана.

Данное оборудование рекомендуется использовать для обслуживания станков шлифовальной группы, торцовочных станков, наждаков, заточных приспособлений, ручных шлифовальных машин, бор машин.

Внимание!

В комплектацию комплекса не включены воздуховоды, соединяющие станочное оборудование с циклоном.

Ограничение в эксплуатации:

Запрещается эксплуатация комплекса во взрывоопасных помещениях, а также с концентрацией мелкодисперсной пыли более 6 гр/м³ и величиной менее 30 мкм, с температурой частиц попадающих в циклон более +140⁰С.

Принцип работы:

Первоначально воздух попадает в циклон, в котором происходит осаждение крупных частиц в баке-накопителе, он же является искрогасителем, не позволяющим горячим крупным частицам попадать в фильтр тонкой очистки. На второй ступени воздух, очищенный от крупных частиц, попадает в установку УВП-М, в которой происходит окончательная очистка и возврат очищенного воздуха в помещение.

При подборе установки следует обратить внимание на следующие параметры:

• Производительность, которую должна обеспечивать установка для нормальной работы станка или оборудования (м³/час).
• Необходимая скорость воздушного потока с учетом аэродинамического сопротивления воздуховодов (м/с).
• Количество и суммарная площадь патрубков присоединяемых воздухозаборников шлифовального оборудования, должно соответствовать площади сечения на входе в циклон.
• Обратить внимание на наличие в комплектации электро-пусковой аппаратуры.
• Наличие сертификата на оборудование промышленного назначения в области очистки газов.

Комплект поставки

Комплектация УВП-ЦМ 2000К с циклоном ЦМ-430-А:

• циклон ЦМ-430 с улиткой на стойке с баком-накопителем,
• установка УВП-М 2000К,
• пускозащитная электроаппаратура,
• комплект воздуховодов, соединяющих циклон с УВП (шланг гофр. ПВХ, патрубок, бандаж),
• паспорт и техническая документация.
