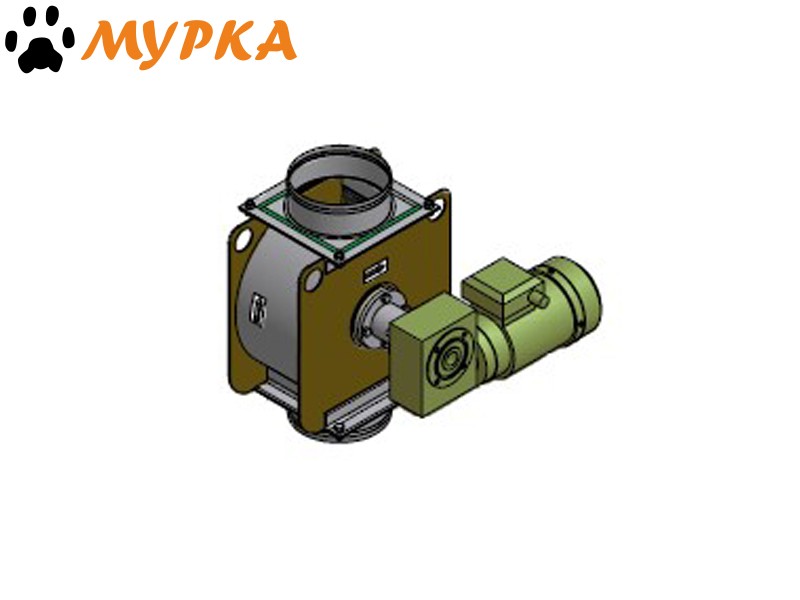

Механизм шлюзовой серии МШ промышленного назначения

Механизм шлюзовой предназначен для разделения зон отличающихся давлением воздуха, может быть установлен на выходе сыпучих продуктов из устройств: разгрузочных бункеров, шнеков, циклонов, пылеулавливающих, пневматических установок, фильтров и прочих, в которых давление воздуха может отличаться от атмосферного.

Помимо механизма герметизации разгрузочных камер, изделие также может использоваться в качестве барабанного (ячейкового) питателя или объемного дозатора для регулируемой подачи порошкообразных, зернистых, мелкокусковых материалов, таких как щепа, опил, стружка, пыль, мука и прочих подобных материалов не склонных к слипанию

Климатическое исполнение - У, категория размещения 2 по ГОСТ 15150 при температуре окружающей среды от - 20 до + 35°С, для эксплуатации под навесом или в помещениях.

Вращение ячейкового ротора - одностороннее согласно направлению стрелки на корпусе изделия.

Реверс ячейкового ротора запрещен!

Высокое качество изделия подтверждается многолетним периодом работы данных шлюзовых механизмов.

Принцип работы:

Перемещаемый материал заполняет находящиеся вверху ячейки ротора через загрузочный патрубок. При повороте ротора заполненные ячейки переходят вниз, и материал высыпается через разгрузочный патрубок. Герметичность затвора обеспечивается за счет плотного прилегания лопастей ячейкового ротора к внутренней поверхности корпуса. Лопасти ротора имеют увеличенный размер по длине, за счёт чего они прижимаются к цилиндрическим стенкам корпуса ротора, и обеспечивают уплотнение шлюзового механизма в продолжительном режиме работы. По мере износа лопастей их необходимо заменить.

Технические характеристики	МШ-250
Производительность, не более, м³/час	8*
Число оборотов ротора, об/мин	29
Насыпная плотность материала, не более, т/м³	0,4
Присоединительный патрубок, d, мм	250
Температура материала, не более, °С	90
Установленная мощность, кВт	0,37
Напряжение, В	380
Род тока питающей сети	переменный, трехфазный

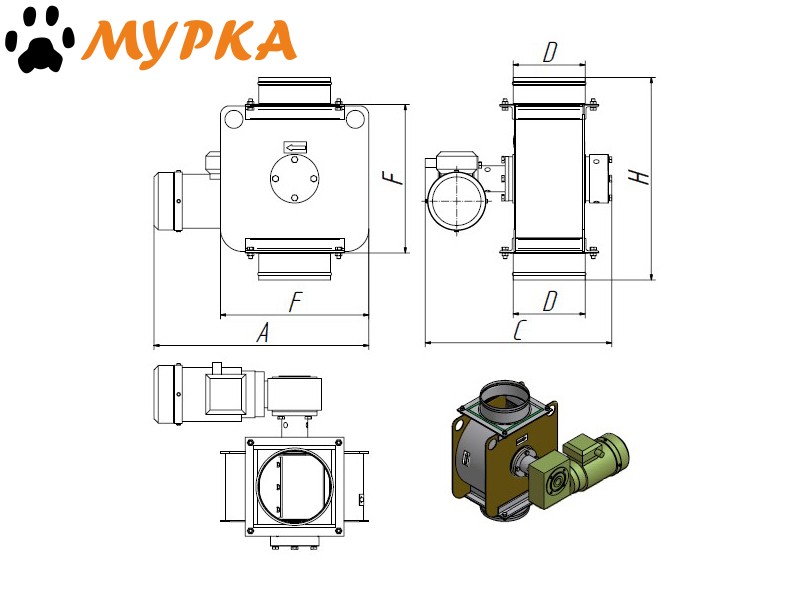

Габаритные размеры, мм
- длина	530
- ширина	520
- высота	550
Масса, кг	45
Объем, м³	0,15

*Данные указаны по древесным материалам (стружка, опил, пыль). Точное значение устанавливается опытным путем, исходя из физических свойств конкретного материала.
