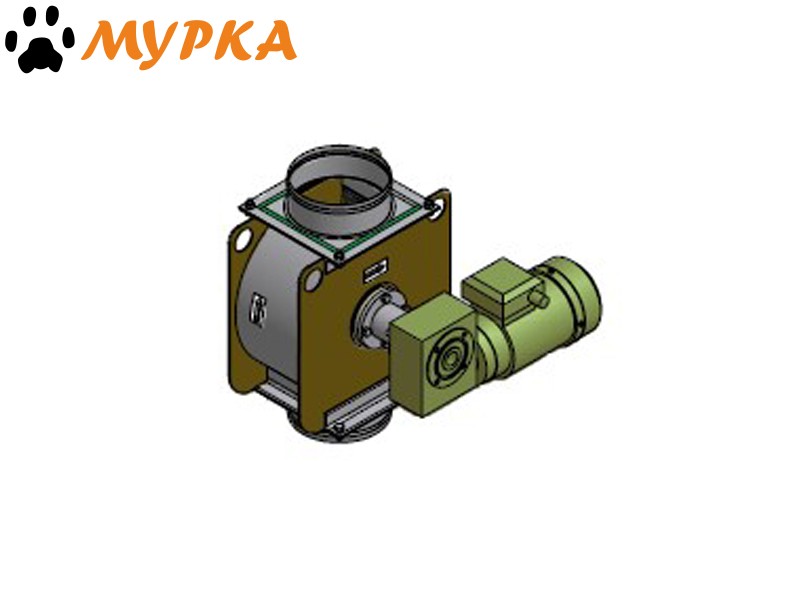

Механизм шлюзовой серии МШ промышленного назначения
Механизм шлюзовой предназначен для разделения зон отличающихся давлением воздуха, может быть установлен на выходе сыпучих продуктов из устройств: разгрузочных бункеров, шнеков, циклонов, пылеулавливающих, пневматических установок, фильтров и прочих, в которых давление воздуха может отличаться от атмосферного.
Помимо механизма герметизации разгрузочных камер, изделие также может использоваться в качестве барабанного (ячейкового) питателя или объемного дозатора для регулируемой подачи порошкообразных, зернистых, мелкокусковых материалов, таких как щепа, опил, стружка, пыль, мука и прочих подобных материалов не склонных к слипанию
Климатическое исполнение - У, категория размещения 2 по ГОСТ 15150 при температуре окружающей среды от - 20 до + 35°С, для эксплуатации под навесом или в помещениях.
Вращение ячейкового ротора - одностороннее согласно направлению стрелки на корпусе изделия.
Реверс ячейкового ротора запрещен!
Высокое качество изделия подтверждается многолетним периодом работы данных шлюзовых механизмов.
Принцип работы:
Перемещаемый материал заполняет находящиеся вверху ячейки ротора через загрузочный патрубок. При повороте ротора заполненные ячейки переходят вниз, и материал высыпается через разгрузочный патрубок. Герметичность затвора обеспечивается за счет плотного прилегания лопастей ячейкового ротора к внутренней поверхности корпуса. Лопасти ротора имеют увеличенный размер по длине, за счёт чего они прижимаются к цилиндрическим стенкам корпуса ротора, и обеспечивают уплотнение шлюзового механизма в продолжительном режиме работы. По мере износа лопастей их необходимо заменить.
| Технические характеристики |
МШ-200 |
| Производительность, не более, м3/час |
6* |
| Число оборотов ротора, об/мин |
29 |
| Насыпная плотность материала, не более, т/м3 |
0,4 |
| Присоединительный патрубок, d, мм |
225 |
| Температура материала, не более, °С |
90 |
| Установленная мощность, кВт |
0,37 |
| Напряжение, В |
380 |
| Род тока питающей сети |
переменный, трехфазный |

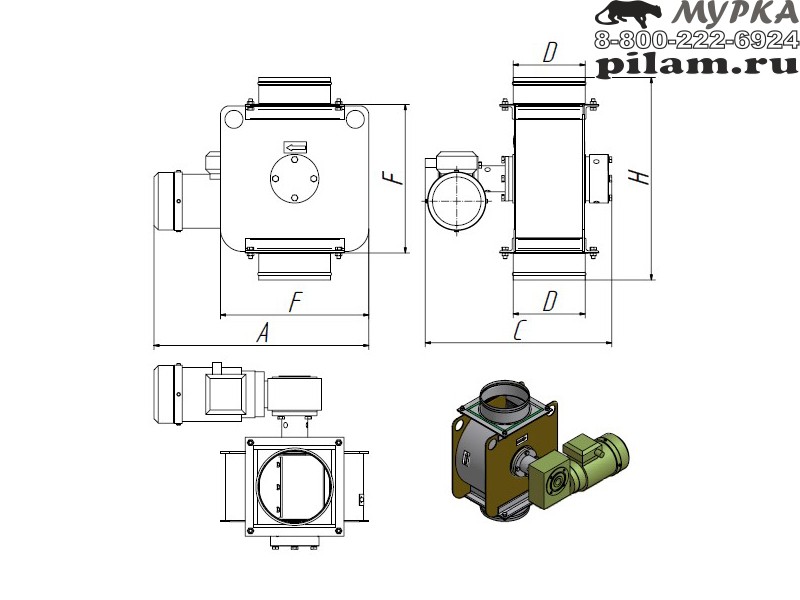

| Габаритные размеры, мм |
|
| - длина |
505 |
| - ширина |
470 |
| - высота |
500 |
| Масса, кг |
40 |
| Объем, м3 |
0,12 |
*Данные указаны по древесным материалам (стружка, опил, пыль). Точное значение устанавливается опытным путем, исходя из физических свойств конкретного материала.
#Станки_Мурка устройство системы аспирации Aspiration system device #устройство_системы_аспирации #Aspiration_system_device
#Станки_Мурка система активной аспирации Active aspiration system #система_активной_аспирации #Active_aspiration_system
#Станки_Мурка устройство системы аспирации Aspiration system device #устройство_системы_аспирации #Aspiration_system_device система активной аспирации Active aspiration system #система_активной_аспирации #Active_aspiration_system
| № |
Наименование места |
Длина, м |
Ширина, м |
Высота, м |
Масса, кг |
Объем, м³ |
|
|
|
|
∑: |
40 |
0.12 |
| 1 |
Шлюзовой механизм |
0.505 |
0.47 |
0.5 |
40 |
0.11867499999999999 |
|
Срок поставки: 3-7 рабочих дней
(г. Киров)
|
|
