ГлавнаяКаталогАспирационное оборудование Пылеулавливающий агрегат Эвента Циклон ЦМ-310 (к УВП-М 800К и 1200К)
27800.00 руб В корзину



Для обслуживания станков заточных участков

Пылеулавливающий агрегат Эвента Циклон ЦМ-310 предназначен для очистки технологических выбросов от неслипающихся, неволокнистых пылей, используются для очистки воздуха от средне-крупнодисперсной сухой, легко очищаемой, пыли, выделяющейся во время металлообработки, деревообработки, работы с сыпучими материалами и прочих процессов. Циклон эксплуатируется в различных системах очистки воздуха и аспирации, как правило, применяется в качестве фильтра грубой/предварительной очистки. Осевая скорость воздушного потока должна быть не менее 12 м/сек. Температура перемещаемого воздушного потока не должна превышать +110 С.



Внимание!

Очищаемый воздушный поток не должен содержать взрывоопасных смесей. Запрещается эксплуатация в составе комплекса (УВП-М 800К и 1200К) во взрывоопасных помещениях, а также с концентрацией мелкодисперсной пыли более 6 гр/м3 и величиной менее 30 мкм, с температурой частиц попадающих в Циклон более +120 С. Эффективность очистки от средне-дисперсной кварцевой пыли с медианным диаметром частиц 10-40 мкм при номинальном расходе воздуха до 75%, для крупно-дисперсной пыли 90%.



Конструктивные особенности Циклон ЦМ-310

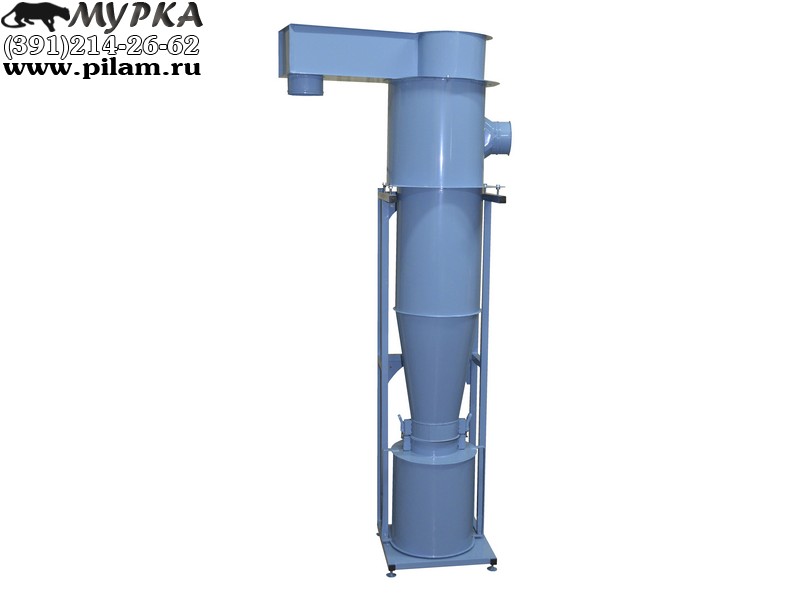

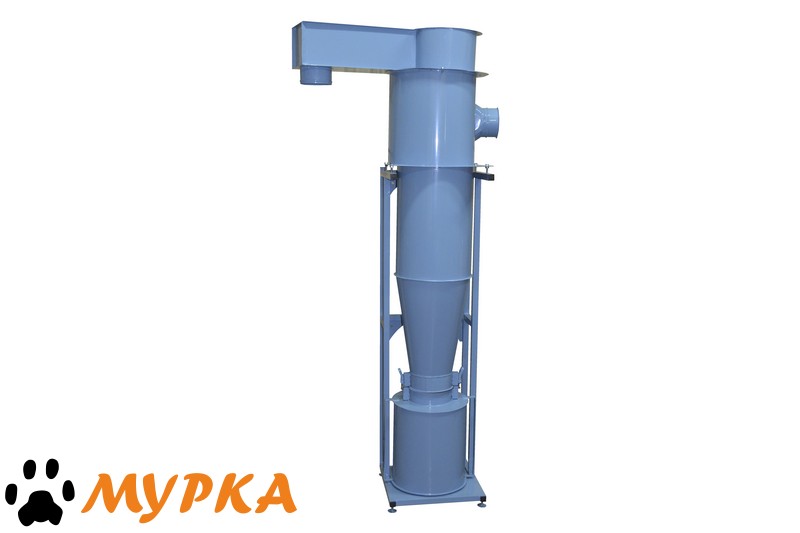

Корпус циклона изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту корпуса от воздействий окружающей среды. Рабочее положение корпуса циклона - вертикальное. При помощи кронштейна циклон может быть установлен на пол или закреплен на стену.



Область применения

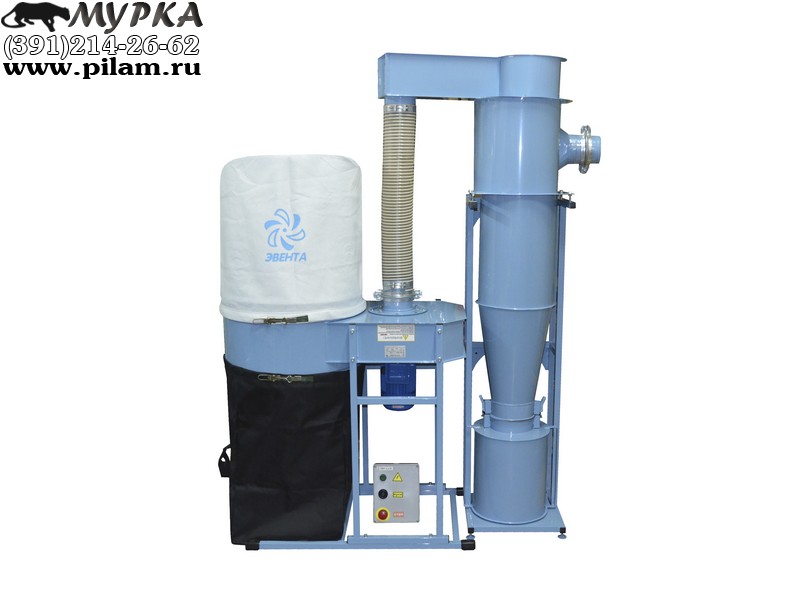

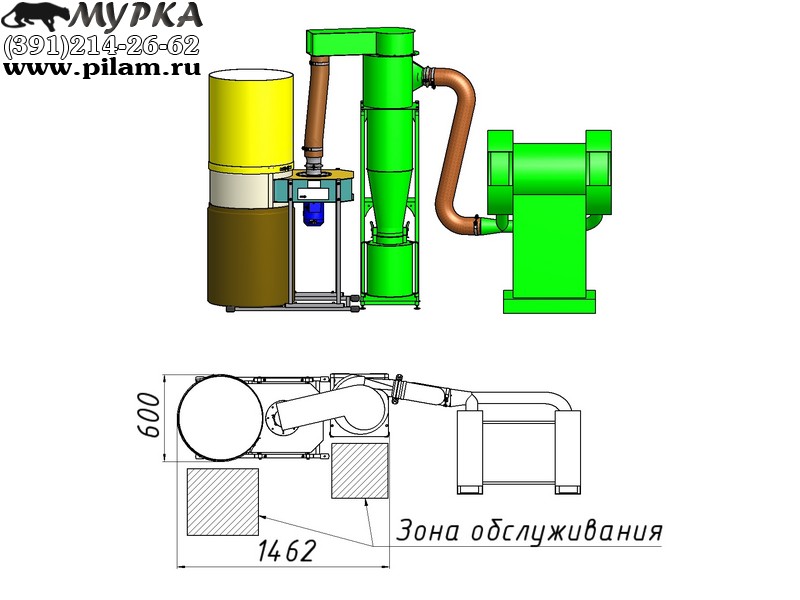

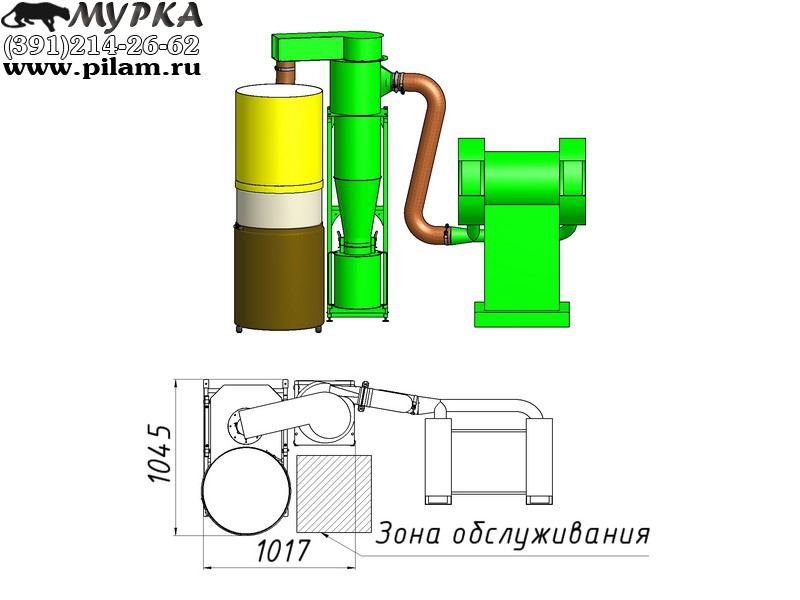

Циклон ЦМ-310 может быть использован в составе комплекса предназначенного для удаления и очистки запылённого воздуха из зон обработки материалов при использовании методов сырой и сухой шлифовки. Комплекс Циклон ЦМ-310 и УВП-М 800К (УВП-М 1200К) осуществляет очистку воздуха при обработке материалов:

  • металлов,
  • твердосплавных напаек,
  • материала стеллит,
  • алюминия,
  • кожи,
  • резины,
  • полиуретана.

Комплекс рекомендуется использовать для обслуживания станков шлифовальной группы, торцовочных станков, наждаков, заточных приспособлений, ручных шлифовальных машин, бор машин.



Технические характеристики Циклон ЦМ-310
Производительность по воздуху, м3/час  500-1100
Диаметр входного патрубка, мм 120
Диаметр выходного патрубка, мм 120
Степень очистки воздуха не менее, % 81-93
Гидравлическое сопротивление, Па 450-1000
Напряжение, В 380

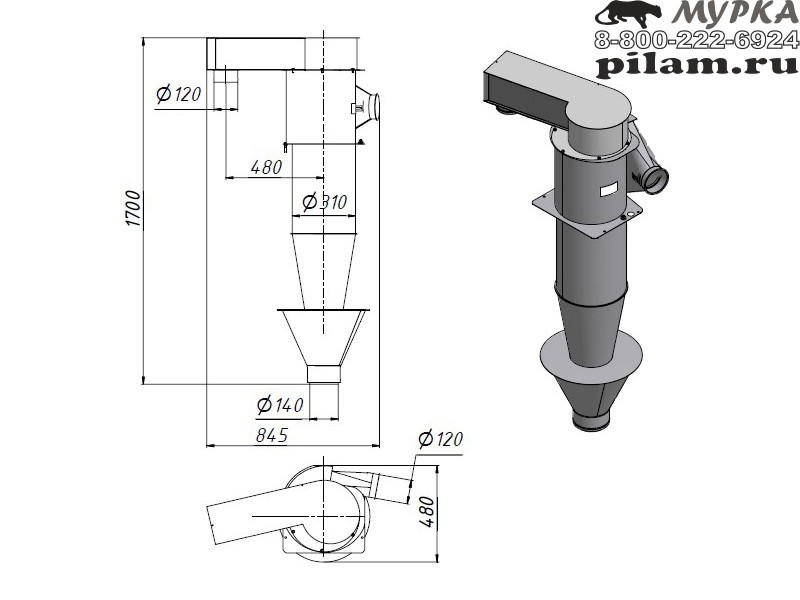

Габаритные размеры, мм
- длина 480
- ширина 845
- высота 1700
Масса, кг (не более) 25
Объем, м3 0,7

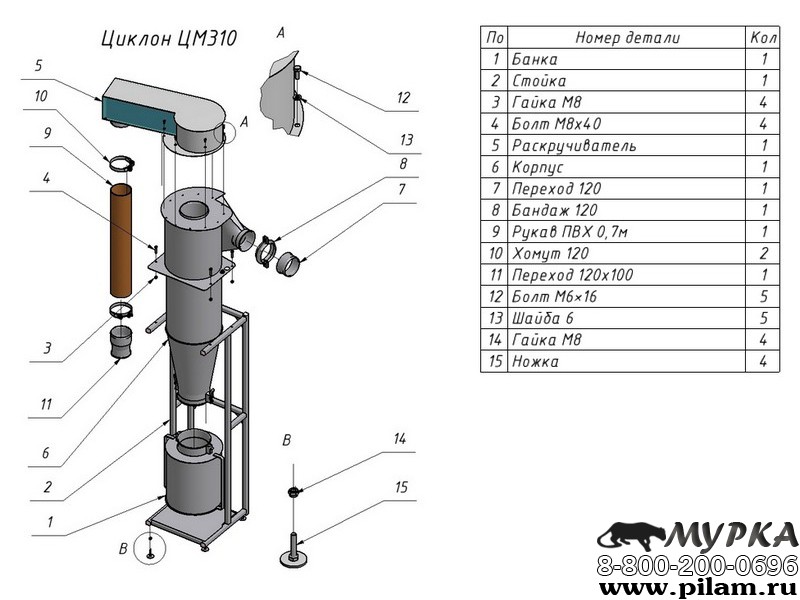

Устройство и комплект поставки

Комплектация Циклон ЦМ-310:

  • Циклон ЦМ-310 - 1 шт.
  • Улитка-раскручиватель - 1 шт.
  • Кронштейн - 1 шт.
  • Бак-накопитель - 1 шт.
  • Бандаж d120 мм - 1 шт.
  • Шланг гофрированный ПВХ d120 мм - 0,7 п.м.
  • Хомут d120 мм - 2 шт.
  • Паспорт, руководство по эксплуатации - 1 шт.
