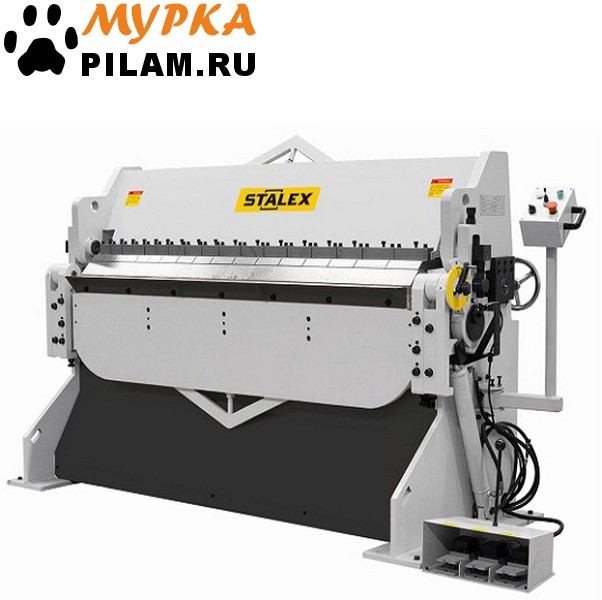

Станок листогибочный гидравлический STX HBV-48A
Описание
Листогибочный станок STX HBV48A имеет гидравлический привод, с усилием 30 тонн, для работы с листовым металлом до 4мм на длине 1250мм.
Гидропривод станка позволяет регулировать высоту подъёма прижимной гибочной балки – для сокращения рабочего времени и удобства работы с заготовками с замкнутым контуром.
Станок оснащён многоручьевой 4ёх сторонней матрицей, что позволяет вместе с гидравлической станцией получать необходимые углы - меняя сторону матрицы и усилие гибки при работе с необходимой толщиной металла.

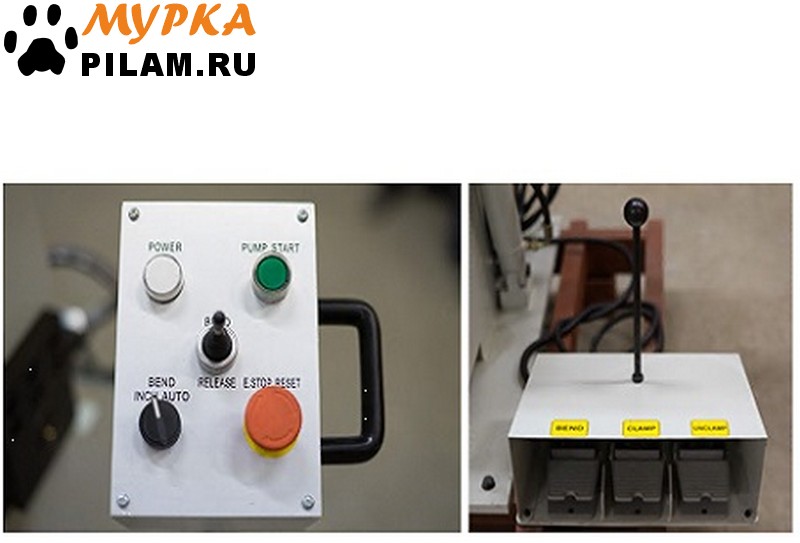

Простое управление станка, выносная педаль, задний упор - позволяют быстро и эффективно работать даже с максимально возможными заготовками.
Станок STX HBV48 имеет прочные колёса – в случае необходимости и без особых усилий станок можно передвигать по цеху.
| Технические характеристики |
STX HBV-48A |
| Тип привода |
Гидравлический |
| Максимальная рабочая длина, мм |
1250
|
| Максимальный угол гибки |
90° |
| Мощность двигателя, кВт |
3.0 |
| Усилие в тоннах |
30 тонн |
| При гибки стали Ст3сп (Сталь конструкционная углеродистая обыкновенного качества) |
|
| Толщина 1мм |
макс. угол гибки 87° |
| Толщина 2мм |
макс. угол гибки 87° |
| Толщина 3мм |
макс. угол гибки 88~89° |
| Толщина 4мм |
макс. угол гибки 90° |
| Макс. рабочая длина |
1250 мм |
| *Толщина металла (σв <400 Н/мм2) |
4 мм |
| Ход верхней балки |
120 мм |
| Марка стали (матрица и пуансон) |
42CrMo |
| Марка стали (матрица и пуансон) |
42CrMo |
| Твердость (матрица и пуансон) |
HRC20-25 |
| Задний упор |
105-550 мм |
| Мощность мотора |
3,0 кВт (3-х фазный) |
| Общие габариты (ДхШхВ), мм |
1990х800х1250 |
| Габариты в упаковке, мм |
2170х920х1430 |
| Масса станка нетто/ брутто, кг |
520/620 |
| Гарантия |
12 месяцев |
Особенности:
- Возможность смены рабочего инструмента;
Откидная верхняя балка для удобства снятия заготовок сложной геометрии.
Прижим осуществляется с помощью гидравлической системы;
Регулируемая высота подъема.

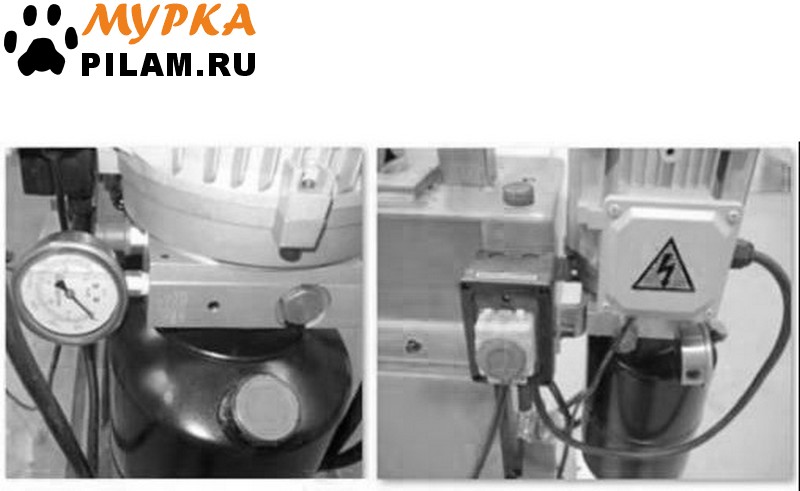

- Станок оснащен гидростанцией;

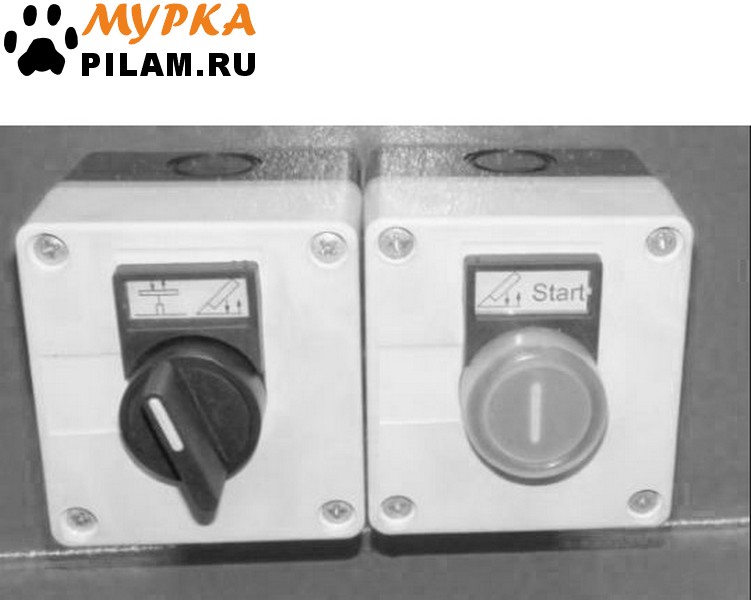

- Простой в управлении;
- Надежная конструкция;
- Возможность смены рабочего инструмента;
- Откидная верхняя балка для удобства снятия заготовок сложной геометрии.
- Прижим осуществляется с помощью гидравлической системы;
- Регулируемая высота подъема.
Основные функциональные характеристики и свойства:
- Гидравлический листогибочный станок прост в эксплуатации, и его без труда можно переместить на любое рабочее место.
- Высокоэффективный при загибе металлического листа, обеспечивает точность изгиба.
- После того, как процесс загиба заготовки завершен, ее можно снять, открепив балку. Верхнюю прижимную балку можно откинуть для удобства снятия заготовок сложной геометрии.
- Примечание: В соответствии с различными толщиной, формой и размером загиба следует выбирать различные штампы для гибки V-образных деталей (Прокрутите гибочные штампы и выберите один из V-образных штампов для загиба).

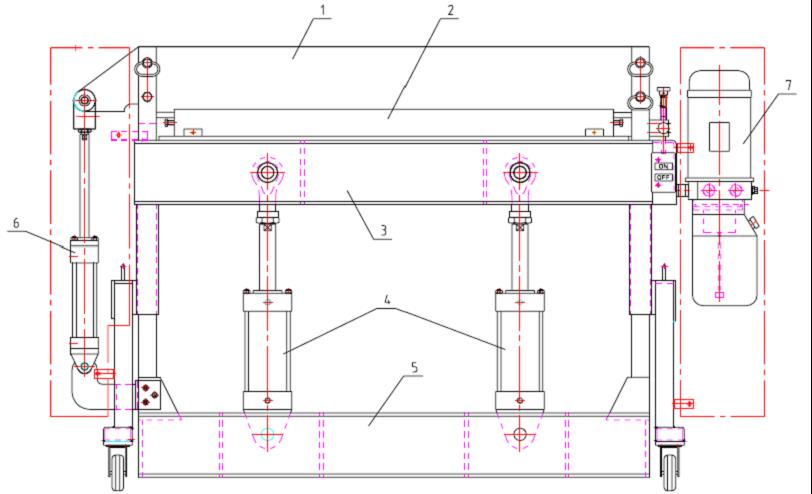

Главные детали станка
.jpg)
.jpg)
- Прижимная балка
- Нижний гибочный штамп
- Фиксированная стойка
- Гидравлический цилиндр для загиба
- Подвижная стойка
- Гидравлический цилиндр для поворота
- Гидроэнергетическая система
- Задний упор
