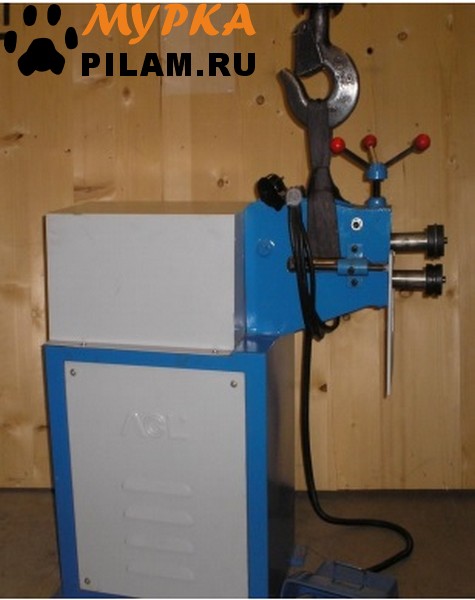

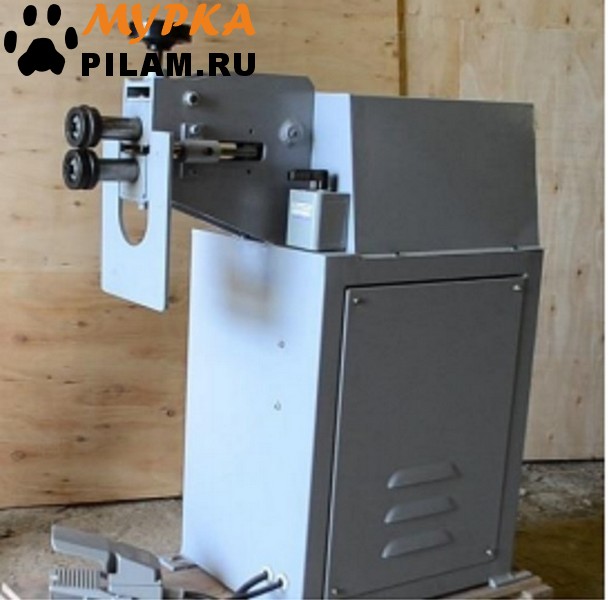

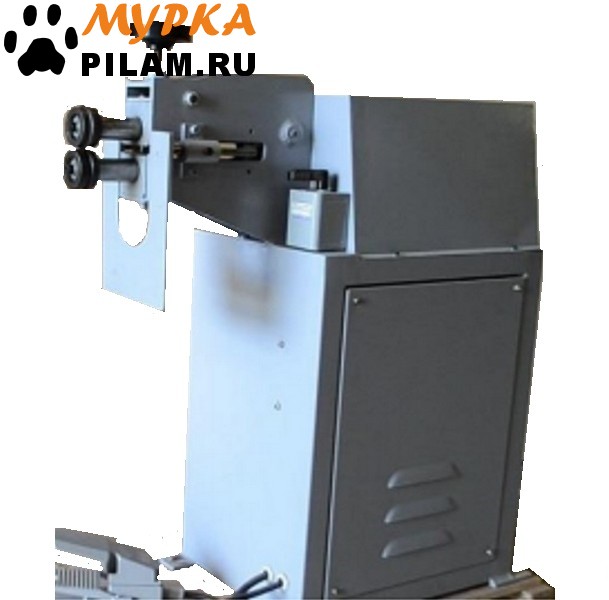

Электромеханическая зиг-машина SGR SGLX-15
Электромеханическая зиг-машина SGR SGLX-15
ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ.
Роликовая зиговочная машина используется для нанесения
различных зигов и отбортовки при работе с металлом из:
- стали;
- цветных металлов;
плотностью 400 Н/мм2 с использованием поставляемых в комплекте
роликов.
Описание
Роликовая зиговочная машина используется для нанесения
различных зигов и отбортовки при работе с металлом из:
- стали;
- цветных металлов;
плотностью 400 Н/мм2 с использованием поставляемых в комплекте
роликов.
Технические характеристики
| Модель |
SGLX-15 |
| Тип привода |
электромеханический |
| Толщина обрабатываемого материала, мм |
до 1,5 мм |
| Вылет роликов, мм |
120 (240) |
| Мощность двигателя, кВт |
0,75 |
| Размеры, ДхШхВ, мм |
870 х 400 х 1000 |
| Масса станка, кг |
85 |
Конструкция станка и основные рабочие операции
Станок имеет простую конструкцию, небольшой вес и размеры, что обеспечивает
простоту эксплуатации и компактность. Основным рабочим материалом станка является листовая сталь. Станок расчитан на широкое применение при производстве круглых воздуховодов.
Станок можно разделить на три условные зоны:
- зона крепления станка к базису - механическая;
- зона нахождения оператора - оперативная ;
- зона регулировок -техническая .
В состав механической части входит:
- редуктор
- вал привода верхнего ведущего ролика
- вал привода нижнего ведомого ролика, пара рабочих роликов.
В состав электромеханической части входит:
- электродвигатель
- блок ножного управления
Станок имеет стальную станину, стальной корпус. Внутри корпуса находится система привода валов. Эта система включает в себя:
- колесо ручного привода,
- привода верхнего ролика
- вал привода нижнего ролика.
С помощью системы электропривода вращение передается на ролики.

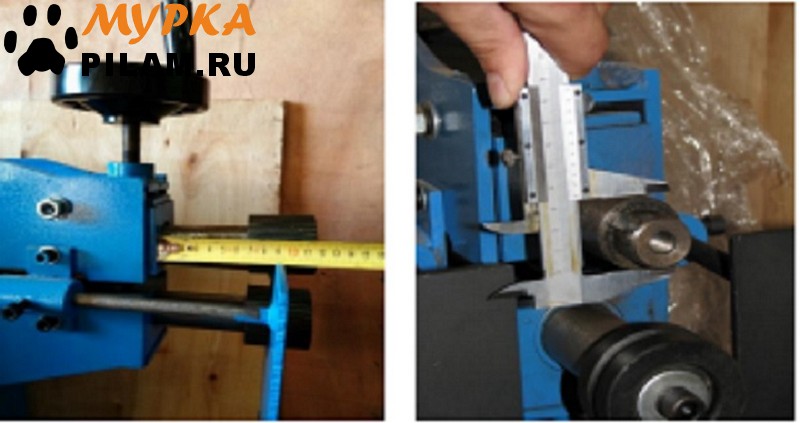

Зона настроек основных характеристик станка состоит из двух частей: регулировочная ручка перемещает верхний вал по вертикали. Эта настройка обеспечивает необходимый зазор между роликами и закрепление заготовки. Вторая - регулировочный болт перемещающий упорную пластину. Перемещение упорной пластины позволяет работать с заготовками различных размеров.
Комплектация зиг-машины SGLX-15:

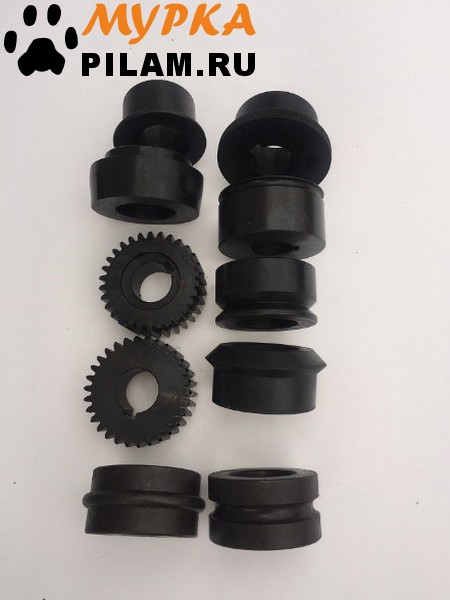

-5 пары роликов для основных видов отбортовки
-1 регулируемая упорная пластин
-ножная педаль
-реверсивное вращение
Преимущества и особенности зиг-машины SGLX-15:
-управление электроприводом с помощью педали
-реверсивное вращение роликов
-надёжная конструкция привода
-удобная настройка на толщину металла
-напольное исполнение
-регулируемый упор
