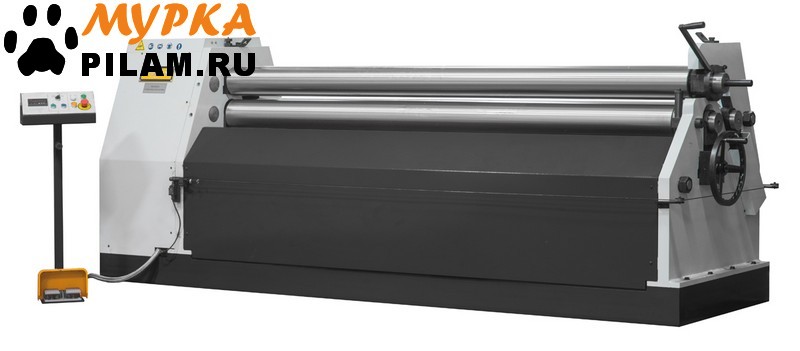

Вальцовочный станок предназначен для предания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических изделий, правке плоских заготовок, подгибке кромок

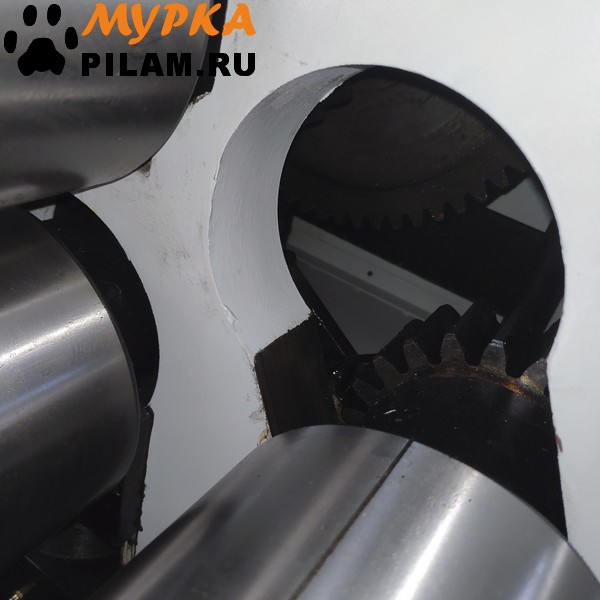

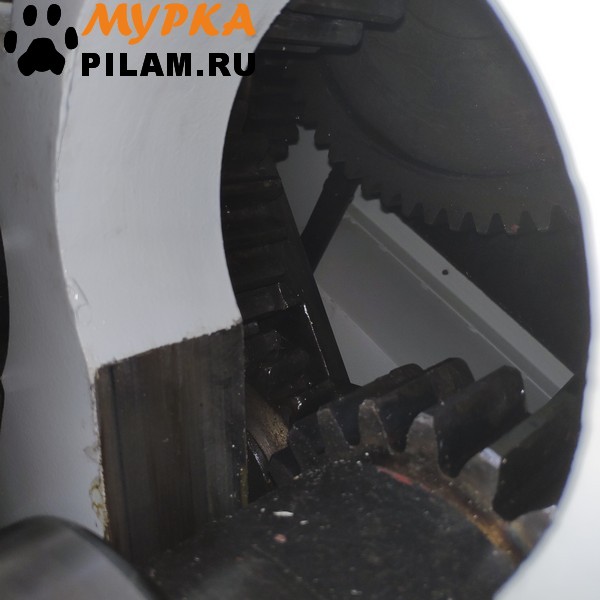

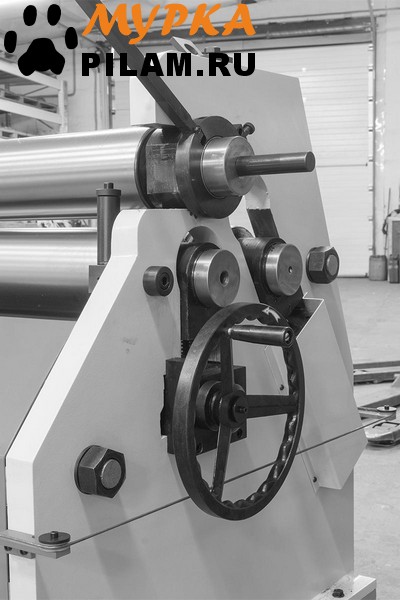

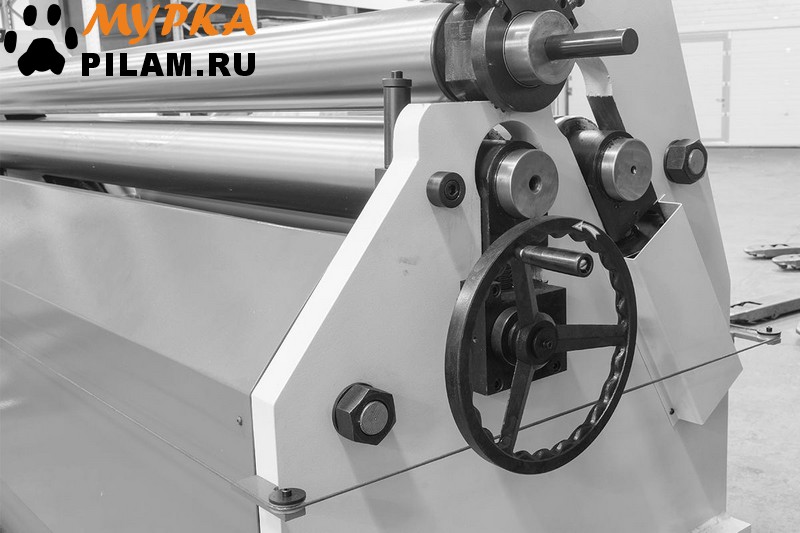

Вальцовочный станок предназначен для предания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических и конических изделий, правке плоских заготовок, подгибке кромок. Выносная педаль дублируется пультом управления на станине станка. Цепная передача передаёт вращение с электродвигателя на валы. Верхний вал откидной, для легкого снятия готовых изделий. Откидной вал оснащен замком для предотвращения его самопроизвольного раскрытия в процессе работы.

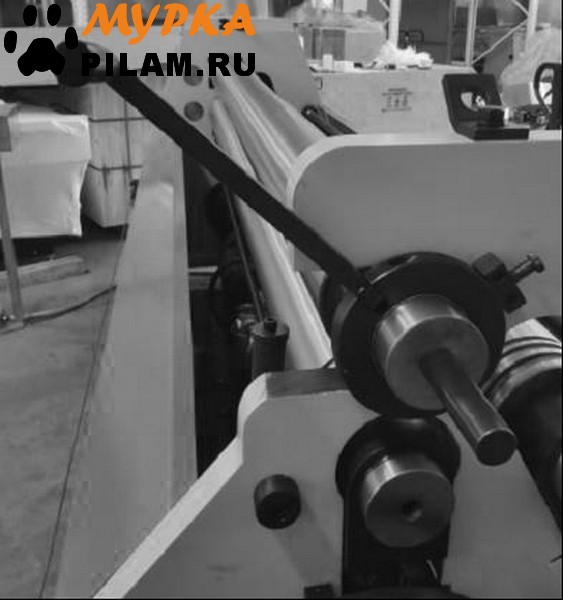

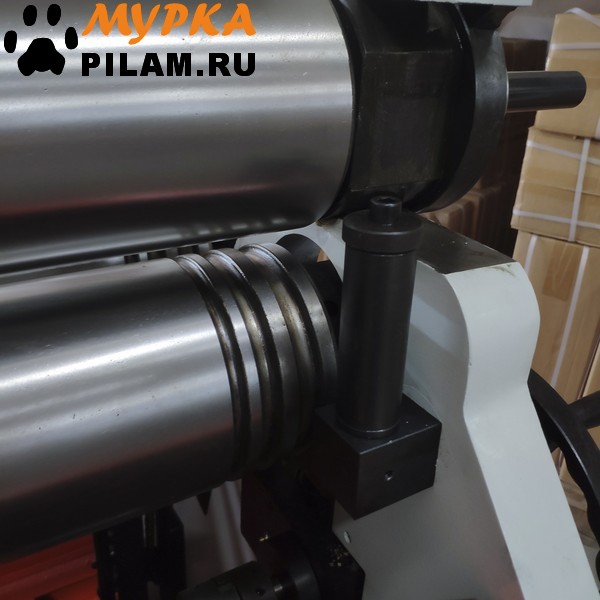

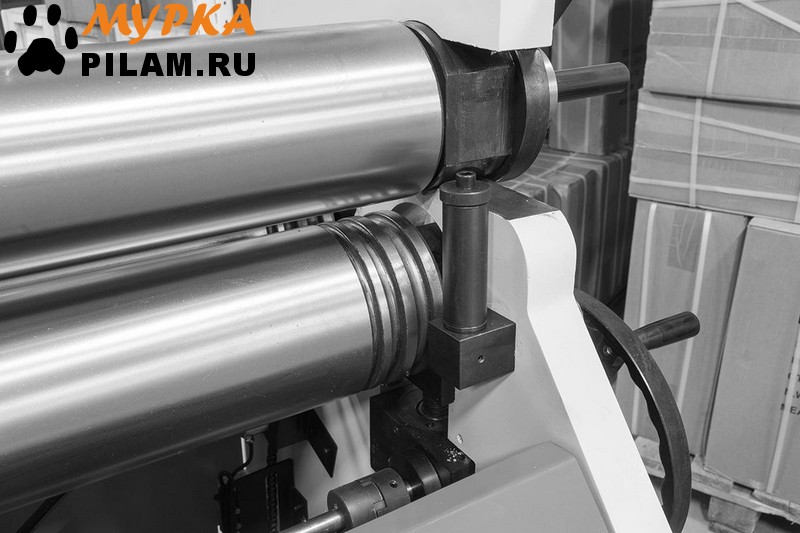

Изготовление конуса - при помощи станка можно изготавливать конические изделия. Для этого предназначен опорный валик в правой части машины. Для чего необходимо обеспечить зажатие заготовки только вблизи опорного валика.
Технические характеристики
HSR-1300x6.5
Макс. толщина вальцовки, мм ( сталь, σs ≤400 МПа)
6,5
Макс. толщина вальцовки (нержавеющая сталь), мм
2-4,5
Макс. ширина вальцовки, мм
1300
Диаметр вальца, мм
151
Мин. Ø завальцовки, мм
170
Мин. Ø завальцовки при работе с нержавеющей сталью толщиной 4 мм
от 600 мм
Мощность двигателя, кВт
2,2 (380 В)
Габариты упаковки, мм
2410х1080х1440
Масса нетто/брутто, кг
1870/2040
*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более 6,5мм
*Минимальный диаметр получаемой заготовки при работе с алюминиевыми композитными панелями 6,5мм - составит не менее 170 мм (данная информация является справочной и зависит от сорта, прочности термообработки материала, а также его длины и толщины).
При работе с толщиной металла (нержавеющая сталь) ≤ 4,5мм – максимально возможный мин. Ø обечайки может составлять от 600 мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).
Точной формулы расчёта минимального диаметра получаемой заготовки не существует, т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины. Более точно определить минимальный Ø - возможно только пробной прокаткой.
Особенности:
Все три вала приводятся в движение гидравлической системой
Цилиндры протяжного ролика регулируются синхронно

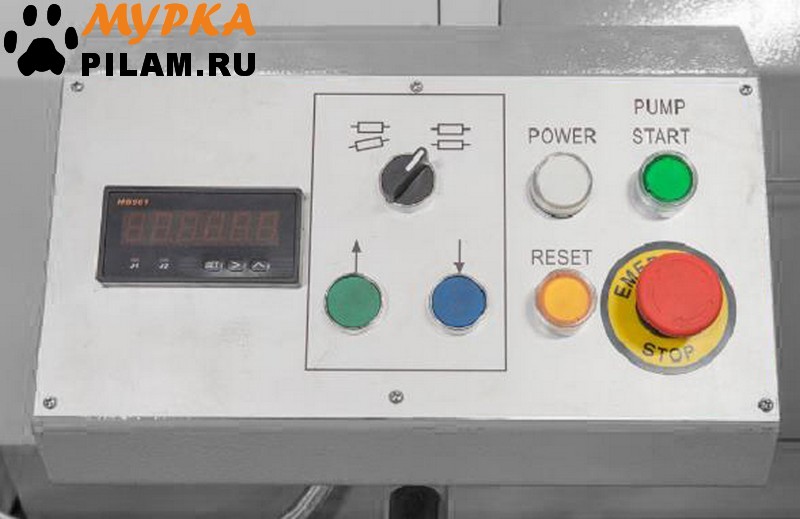

Положение протяжного ролика при его перемещении вверх и вниз отображается на цифровом дисплее
Все валки выполнены из высококачественного стального сплава и закалены
Жёсткая стальная конструкция обеспечивает точную и плавную работу механизмов и долгий срок службы
Верхний валок откидывается для беспрепятственного извлечения обработанной заготовки
Возможность гибки на конус
Верхний вал вращается в обе стороны
Поставляется с функцией конусной гибки

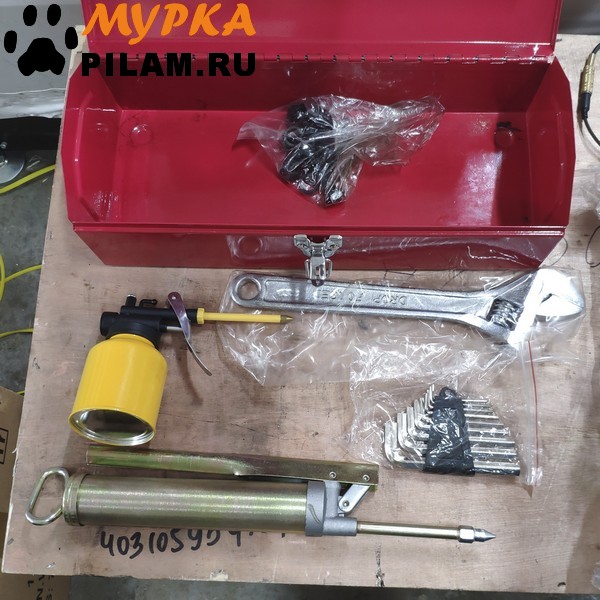

Набор инструмента в стандартной комплектации
Ножная педаль управления движение вперёд/назад снабжена защитным кожухом
