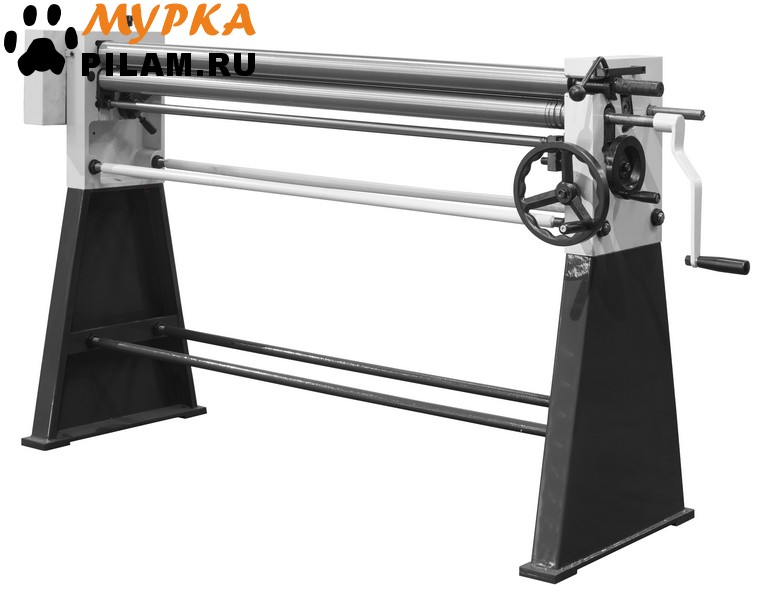

Станок вальцовочный ручной настольный STX W01-2х1250

Электромеханические вальцы W11G (SBBM) используются при серийном производстве воздуховодов, водосточных труб, обечаек, и других изделий цилиндрической формы.

Сбоку расположены специальные зиговочные ролики. Входят в комплект поставки.

Технические характеристики:

Наименование показателей Единицы измерения Значения

Максимальная толщина мм 1,5

Рабочая длина мм 1300

Диаметр верхнего вала мм 72

Мощность электродвигателя кВт 1,5

Габаритные размеры: Длина х Ширина х Высота мм 1800x550x1170

Масса кг 255

Вальцы оборудованы съемным валом, и удобными регулировками положения верхнего и нижних валов, что позволяет быстро перенастроить станок при изменении толщины заготовки, а так же увеличивает производительность станка. Модуль для зиговки труб позволяет наносить отбортовочный зиг.

Вальцы для листового металла W11G 1,5*1270 с электроприводом имеют следующие особенности:

• валы выполнены из стали высокой прочности

• простая и быстрая регулировка радиуса гиба

• направляющие заднего вала перемещаются в вертикальной плоскости

• электропривод с реверсом

• зиговочные ролики

• канавки для гибки прутка

Описание

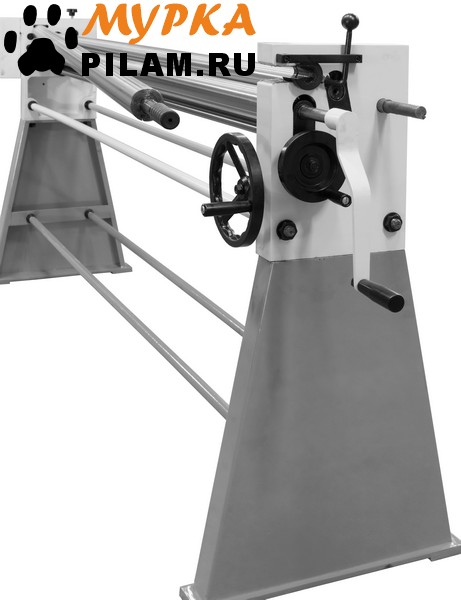

Вальцовочный станок STX W01-2x1250 предназначен для придания листу цилиндрической и конической формы в виде обечаек различного радиуса, данное оборудование широко применяется для изготовления профессионального-индивидуального и мелкосерийного производства комплектующих вентиляции, водосточных элементов, в случаях производства цилиндрических и конических изделий (для вальцевания конических изделий, форма заготовки должна предварительно подготавливаться [вырезаться] с необходимого эскиза и рассчитанными размерами), правке плоских заготовок, подгибке кромок.

Технические характеристики	W01-2х1250
Тип привода	Механический
Максимальная толщина листа, мм	2
Максимальная рабочая длина, мм	1250
Диаметр валов, мм	60
Вес нетто/брутто, кг	223/260
Размеры (Д x Ш x В), мм	1800х500х690

*Максимально допустимая толщина при работе с цветными металлами – не более 2,0мм.

*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более 1,4мм

*Максимально допустимая толщина при работе с нержавеющей сталью – не более 1,0мм.

Минимально возможный Ø при работе с низкоуглеродистой сталью 1,4мм – не менее 210мм

(т.к. это зависит не только от Ø валов, но и вида, сорта, термообработки материала, а также его длины и толщины).

Более точно определить минимальный Ø - возможно только пробной прокаткой.

Особенности:

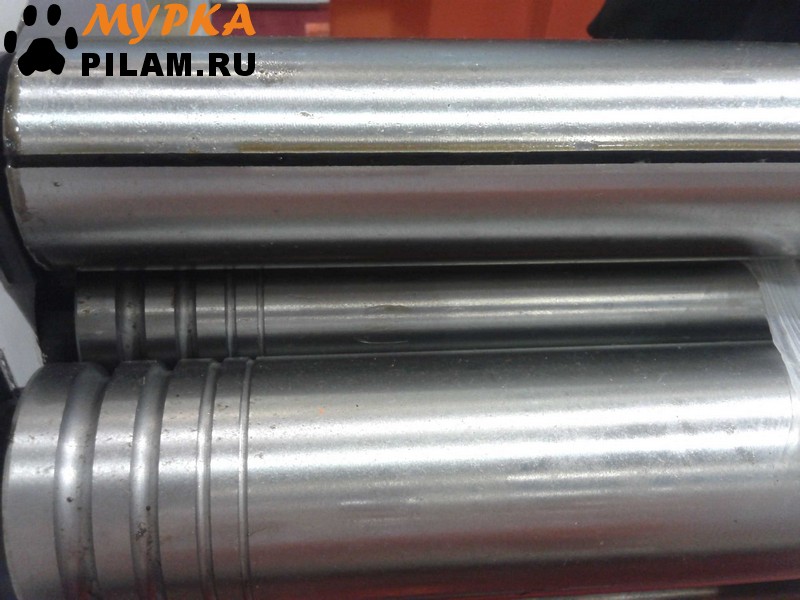

Продольный паз верхнего вала для заправки листа

Проточки для гибки прутка

Вес и система крепёжных тяг позволяют работать с макс. возможной толщиной листа из оцинкованной стали на ручных вальцах при макс. «узких» диаметрах валов (60мм)

Жёсткость станка позволяют эффективно работать с заготовками с макс. толщиной 2мм

Два вала скорости вращения (2ой вал, это вал пониженной скорости для работы с макс. толщиной листа)

Литьевые чугунные боковые опоры

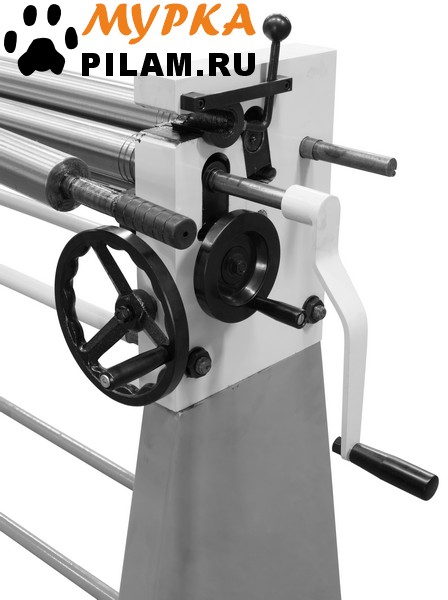

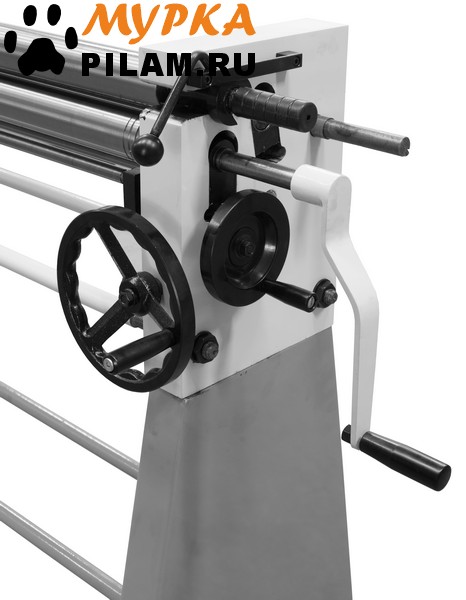

Маховик перемещения заднего вала, при помощи реечного механизма и тяги синхронно перемещаются противоположные стороны вала

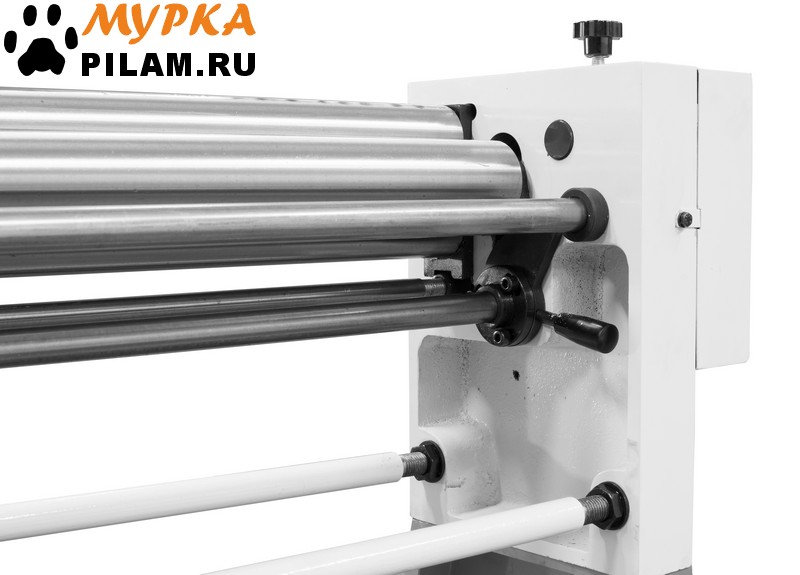

Маховик перемещения нижнего вала, при помощи пары ползунов и тяги синхронно перемещаются противоположные стороны вала

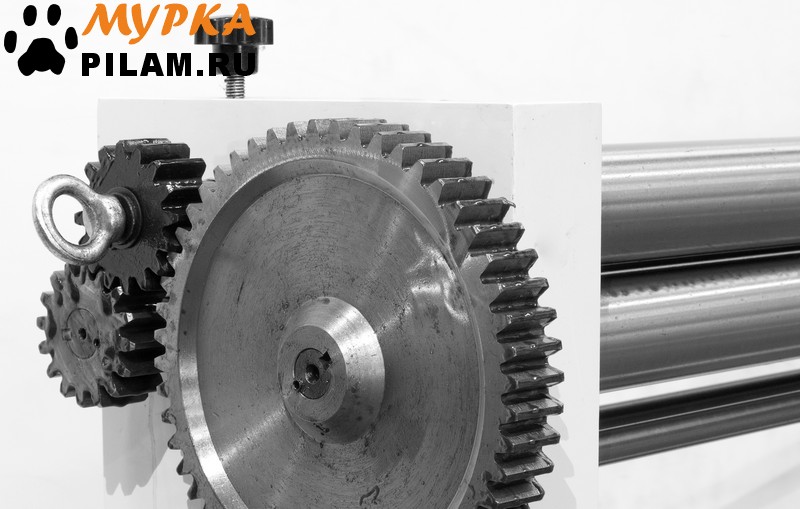

Стопорный винт передаточной шестерни на вал пониженной скорости (предназначен для фиксации шестерни в рабочем и холостом положение, для выключения холостого вращения вала при необходимости)

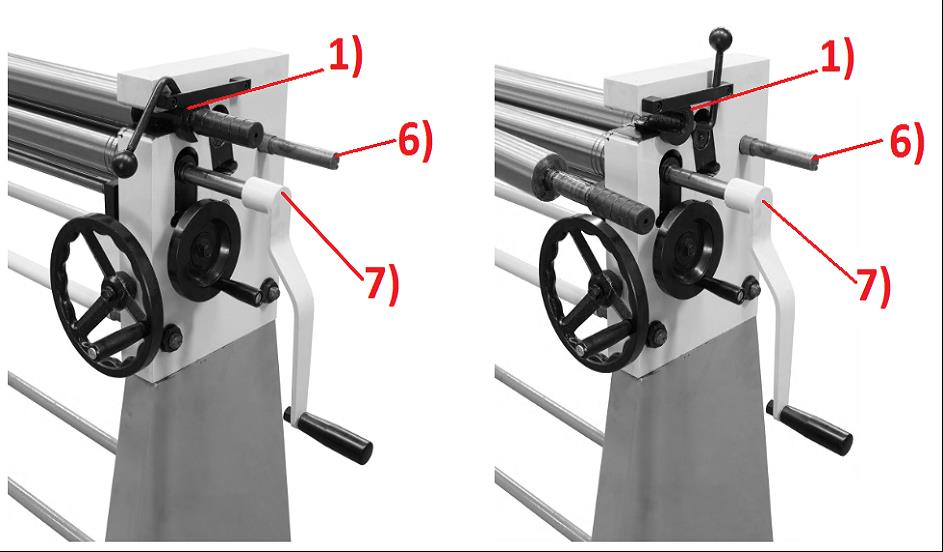

Схема узла

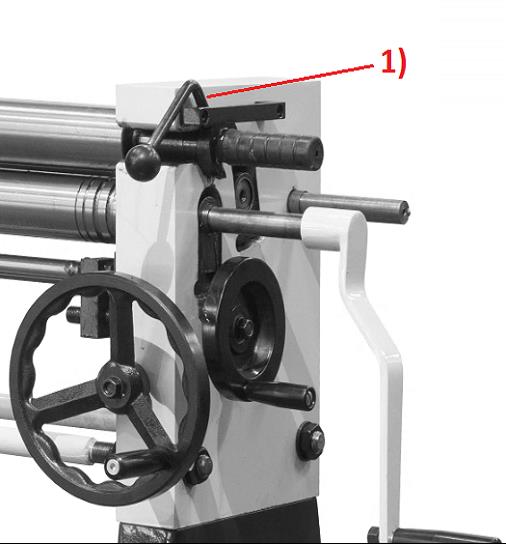

1. Рычаг фиксации верхнего вала

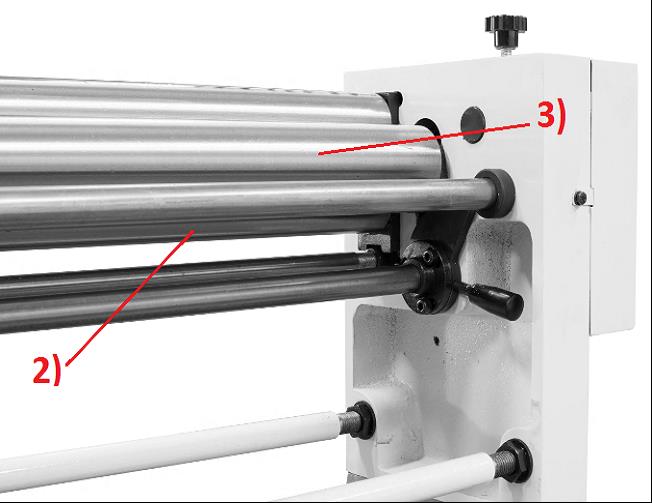

2.Нижний вал – предназначен для регулировки толщины листа

3.Задний Вал - предназначен для регулировки R получаемого на заготовки

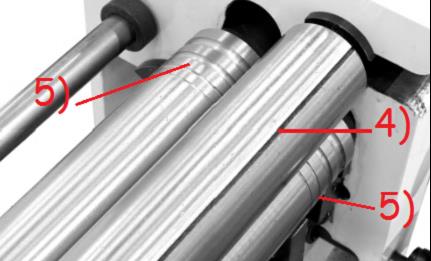

4. Продольный паз верхнего вала для заправки листа

5. Проточки для гибки прутка

6 Вал пониженной скорости для работы с макс. толщиной листа

7. Вал скорости вращения для работы с малыми и средними толщинами листа

8. Маховик перемещения заднего вала

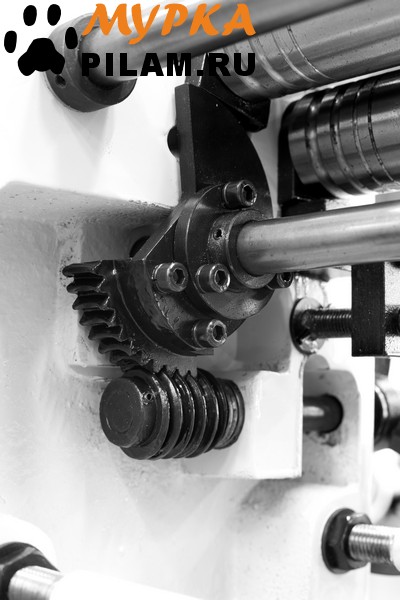

9. Реечный механизм с синхронизирующей тягой

10. Маховик перемещения нижнего вала

11. Механизм привода ползуна с синхронизирующей тягой

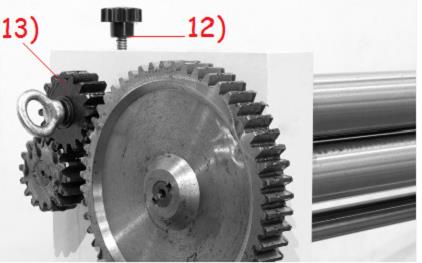

12. Стопорный винт

13. Переходной вал с шестерней

ручной вальцовочный станок для листового металла manual sheet metal rolling machine #ручной_вальцовочный_станок_для_листового_металла #manual_sheet_metal_rolling_machine

вальцовочные станки вальцы rolling machines rollers #вальцовочные_станки_вальцы #rolling_machines_rollers

станок вальцовочный stalex Stalex rolling machine #станок_вальцовочный_stalex #Stalex_rolling_machine

ставрополь станки Stavropol machines #ставрополь_станки #Stavropol_machines

№	Наименование места	Длина, м	Ширина, м	Высота, м	Масса, кг	Объем, м³
				∑:	260	0
1	Станок вальцовочный ручной настольный STX W01-2х1250	1.800	0.500	0,690	260	0
Срок поставки: 3-45 рабочих дней (г. Москва)
