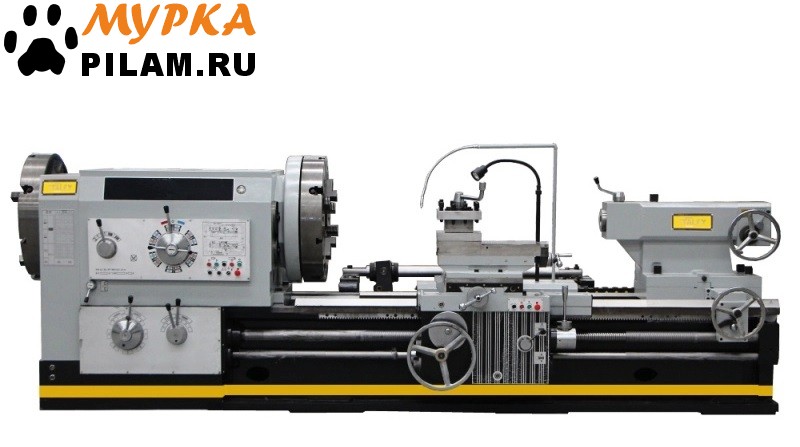

Трубонарезной станок STX Q1327x1500

Описание

Станок модели Q1327 является токарно-трубонарезным станком, предназначенным для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических, дюймовых, конических в условиях единичного и мелкосерийного производства. На станке можно обрабатывать детали трубных соединений, нарезку замковой резьбы на бурильных трубах, применяемых для добычи и транспортировки нефти, природного газа в нефтедобывающей промышленности.

Станок оснащен конусной линейкой для обработки конических поверхностей и нарезания конических резьб. Обрабатываемая труба пропускается через полый шпиндель и зажимается двумя механизированными 4-х кулачковыми планшайбами Ø800мм с электрозажимом. Другой, длинный конец трубы, проходящий через шпиндель, поддерживается напольным люнетом. Шпиндель имеет прямое и обратное вращение. Станина станка выполнена из высококачественного серого чугуна, направляющие отшлифованы и закалены ТВЧ и имеют твердость HRC 55 единиц. Электрокомпоненты применяемые в станке Schneider Electric. Изготовлен по стандартам СЕ.

Технические характеристики	Q1327x1500
Диаметр обточки над станиной, мм	1000
Диаметр обточки над поперечным суппортом, мм	610
Расстояние между центрами, мм	1500
Макс. длинна обточки, мм	1250
Ширина станины, мм	755
Макс. масса детали, обрабатываемой в центрах, кг	6000
Частота вращения шпинделя, мм/об	16-380
Диапазон диаметров для нарезания резьбы, мм	130-270
4-х кулачковая планшайба, мм	Ø 800
Проходное отверстие шпинделя, мм	280
Поперечный ход, мм	520
Продольная подача ось X, мм/об	0,05-1,5
Поперечная подача ось Z, мм/об	0,1-3
Метрическая резьба, мм	1-30
Дюймовая резьба	28-1 TPI
Максимальный размер инструмента, мм	45х45
Угол поворота резцедержателя	90º
Ускор. перем. продольного суппорта ось Z, мм/мин	3,640
Ускор. перем. поперечного суппорта ось X, мм/мин	1,870
Конус пиноли задней бабки	MТ-6
Ход пиноли задней бабки, мм	300
Диаметр пиноли задней бабки, мм	Ø160
Мощность главного привода, кВт	22,0
Мощность двигателя СОЖ, кВт	0,125
Мощность двигателя подачи, кВт	1,5
Габариты станка, ДхШхВ мм	4800 × 2100 × 1600
Масса станка , кг	10000

Комплектация

4-х кулачковая планшайба Ø1000 мм;

4-х позиционный резцедержатель с фиксатором;

Неподвижный люнет Ø50-590 мм

УЦИ по 3-м осям

Защитный экран патрона с концевым выключателем;

Концевой упор продольного перемещения;

Электрокомпоненты Schneider electric

Регулируемые опоры станины;

Моторизованная задняя бабка

Система подвода СОЖ;

LED лампа местного освещения;

Инструкция по эксплуатации

Инструмент для обслуживания

4-х кулачковая планшайба Ø800 мм (2 шт.)
4-х позиционный резцедержатель
Неподвижный люнет Ø150-450 мм
Поддерживающий напольный люнет
УЦИ по 3-м осям
Конусная линейка
Моторизованная задняя бабка
Защитный экран патрона(2 шт.)
Электрокомпоненты Schneider Electric
Система подвода СОЖ
LED лампа местного освещения
