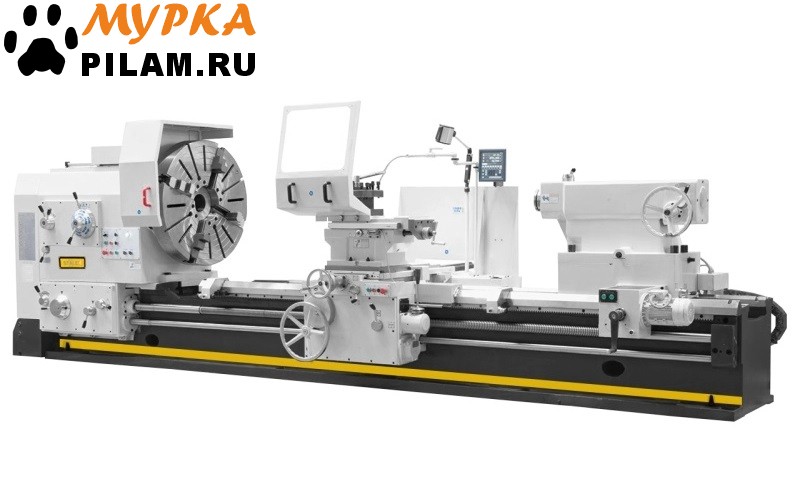

Станок токарно-винторезный STX D1600/3000

Описание

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.

Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения;
Передача вращательного движения (вперед / назад) осуществляется через приводной вал с гидравлической муфтой;
Направляющие большого размера подвергаются индукционной закалке и шлифованию;
Литой шпиндель с большой толщиной стенки и компактной конструкцией гарантирует жесткость и стабильность;
Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи
Для обработки самых разных деталей станок имеет диапазон частот вращения от 2,50 до 250 об/мин при 33 скоростях;
Плавный пуск главного шпинделя с помощью механической многодисковой муфты;
Изготовлен по стандартам СЕ

Технические характеристики	D1600/3000
Диаметр обточки над станиной, мм	1600
Диаметр обточки над поперечным суппортом, мм	1280
Диаметр обточки над съёмным мостиком gap	1920
Длинна съемного мостика gap, мм	610
Расстояние между центрами, мм	3000
Ширина станины, мм	970
Макс. масса детали, обрабатываемой в центрах, кг	6000
Макс. масса детали, обрабатываемой в планшайбе, кг	1500
Частота вращения шпинделя, (21 вперед/12 реверс) мм/об	2,5 -250/3,15-250
Конус шпинделя	ISO A2-15
4-х кулачковая планшайба, мм	Ø 1400
Проходное отверстие шпинделя, мм	130
Ход по оси X, мм	820
Ход по оси Z, мм	2800
Ход по оси z-1, мм	200
Продольная подача ось X, мм/об	0,064-12
Поперечная подача ось Z, мм/об	0,032-6
Подача верхних салазок z-1, мм/ об	0,016-3
Метрическая резьба, мм	1-120
Диаметральная резьба	30-1/4 DP
Дюймовая резьба	1/2-60 TPI
Модульная резьба, мм	0,5-60
Максимальный размер инструмента, мм	45х45
Угол поворота резцедержателя	180º
Ускор. перем. продольного суппорта ось Z, мм/мин	3,740
Ускор. перем. поперечного суппорта ось X, мм/мин	1,870
Конус пиноли задней бабки	Metric 80
Ход пиноли задней бабки, мм	300
Диаметр пиноли задней бабки, мм	Ø160
Мощность главного привода с инвертером, кВт	22,0
Мощность насоса помпы СОЖ, кВт	0,15
Максимальный крутящий момент на шпинделе	12800 Nm
Максимальное усилие резания(продольное/поперечное), кг	4500
Объем бака СОЖ, л	120
Объем масла в переднюю бабку и коробку передач, л	75
Объем масла в суппорт, л	12
Мотор ускоренного перемещения, кВт	1,5
Мощность двигателя перемещения задней бабки, кВт	1,5
Габариты станка, ДхШхВ мм	6040 × 2060 × 2230
Габариты упаковки станка, ДхШхВ мм	6360 х 2200 × 2280
Габаритные размеры упаковки планшайбы, мм	1750 х 1650 х 720
Масса станка , кг	12900

Комплектация

4-х кулачковая планшайба Ø1400 мм;
4-х позиционный резцедержатель с фиксатором;
Неподвижный люнет Ø220-630 мм
УЦИ по 3-м осям
Защитный экран патрона с концевым выключателем;
Концевой упор продольного перемещения;
Электрокомпоненты Schneider electric
Регулируемые опоры станины;
Моторизованная задняя бабка
Система подвода СОЖ;

купить токарный станок по металлу для гаража

№	Наименование места	Длина, м	Ширина, м	Высота, м	Масса, кг	Объем, м³
				∑:	12900	34.27
1	Станок токарно-винторезный STX D1600/3000	6.360	2.220	2.280	10000	32.191776
2	Станок токарно-винторезный STX D1600/3000 (планшайба)	1.750	1.650	0.720	2900	2.0789999999999997
Срок поставки: 7-15 рабочих дней (г. Москва)
