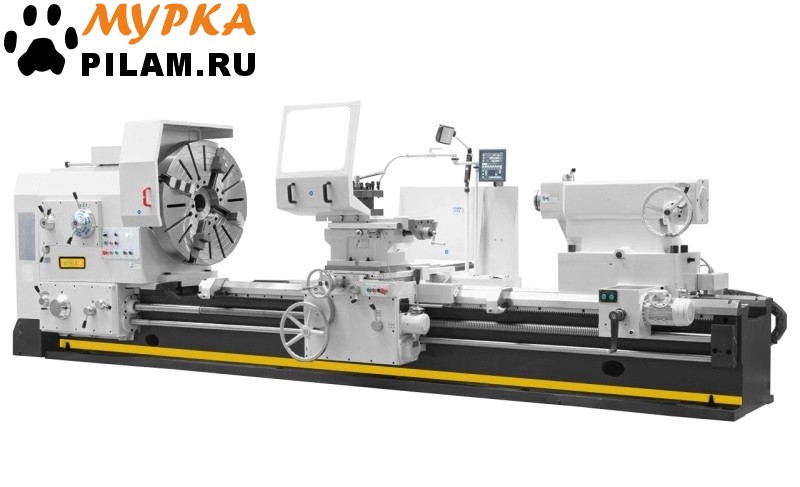

Станок токарно-винторезный STX D1250/1500

Описание

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.

Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения;
Передача вращательного движения (вперед / назад) осуществляется через приводной вал с гидравлической муфтой;
Направляющие большого размера подвергаются индукционной закалке и шлифованию;
Литой шпиндель с большой толщиной стенки и компактной конструкцией гарантирует жесткость и стабильность;
Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи
Для обработки самых разных деталей станок имеет диапазон частот вращения от 3,15 до 315 об/мин при 33 скоростях;
Плавный пуск главного шпинделя с помощью механической многодисковой муфты;
Изготовлен по стандартам СЕ

Технические характеристики	D1250/1500
Диаметр обточки над станиной, мм	1250
Диаметр обточки над поперечным суппортом, мм	900
Диаметр обточки над съёмным мостиком gap	1500
Длинна съемного мостика gap, мм	610
Расстояние между центрами, мм	1500
Ширина станины, мм	755
Макс. масса детали, обрабатываемой в центрах, кг	6000
Макс. масса детали, обрабатываемой в планшайбе, кг	1500
Частота вращения шпинделя, (21 вперед/12 реверс) мм/об	3,15 -315/4-315
Конус шпинделя	ISO A2-15
4-х кулачковая планшайба, мм	Ø 1000
Проходное отверстие шпинделя, мм	130
Ход по оси X, мм	630
Ход по оси Z, мм	1300
Ход по оси z-1, мм	300
Продольная подача ось X, мм/об	0,064-12
Поперечная подача ось Z, мм/об	0,032-6
Подача верхних салазок z-1, мм/ об	0,016-3
Метрическая резьба, мм	1-120
Диаметральная резьба	30-1/4 DP
Дюймовая резьба	1/2-60 TPI
Модульная резьба, мм	0,5-60
Максимальный размер инструмента, мм	45х45
Угол поворота резцедержателя	180º
Ускор. перем. продольного суппорта ось Z, мм/мин	3,740
Ускор. перем. поперечного суппорта ось X, мм/мин	1,870
Конус пиноли задней бабки	Metric 80
Ход пиноли задней бабки, мм	300
Диаметр пиноли задней бабки, мм	Ø160
Мощность главного привода, кВт	22,0
Мощность насоса помпы СОЖ, кВт	0,15
Максимальный крутящий момент на шпинделе	12800 Nm
Максимальное усилие резания(продольное/поперечное), кг	4500
Объем бака СОЖ, л	120
Объем масла в переднюю бабку и коробку передач, л	75
Объем масла в суппорт, л	12
Мотор ускоренного перемещения, кВт	1,5
Мощность двигателя перемещения задней бабки, кВт	1,5
Габариты станка, ДхШхВ мм	4600 × 1810 × 1790
Габариты упаковки станка, ДхШхВ мм	4860 х 1950 × 2200
Масса станка , кг	10050

Комплектация

4-х кулачковая планшайба Ø1000 мм;

4-х позиционный резцедержатель с фиксатором;

Неподвижный люнет Ø50-590 мм

УЦИ по 3-м осям

Защитный экран патрона с концевым выключателем;

Концевой упор продольного перемещения;

Электрокомпоненты Schneider electric

Регулируемые опоры станины;

Моторизованная задняя бабка

Система подвода СОЖ;

LED лампа местного освещения;

Инструкция по эксплуатации

Инструмент для обслуживания

4-х кулачковая планшайба Ø1000 мм;
4-х позиционный резцедержатель с фиксатором;
Неподвижный люнет Ø50-590 мм
УЦИ по 3-м осям
Защитный экран патрона с концевым выключателем;
Концевой упор продольного перемещения;
Электрокомпоненты Schneider electric
Регулируемые опоры станины;
Моторизованная задняя бабка
Система подвода СОЖ;
LED лампа местного освещения;
Инструкция по эксплуатации
Инструмент для обслуживания
