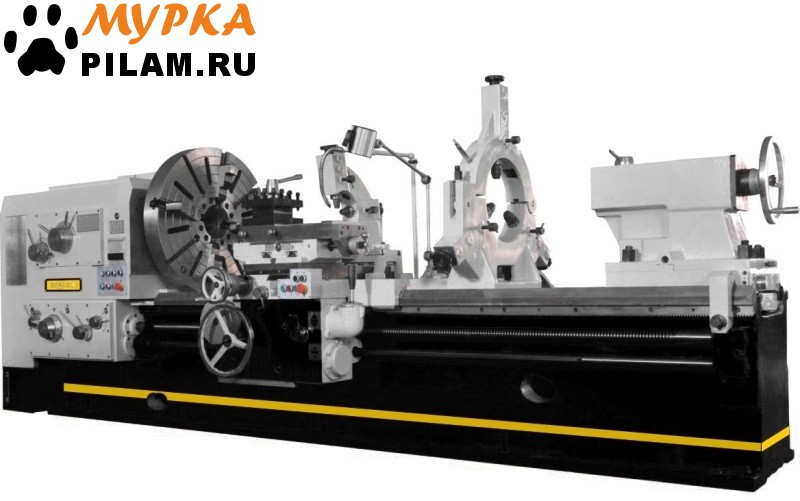

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
Очень тяжелая и широкая станина жесткой моноблочной конструкции, призматические направляющие, отшлифованные и закаленные индукционным методом, обеспечивают точность в течение длительного времени и практически не подвержены износу массивная передняя бабка с высокоточным главным шпинделем на роликовых подшипниках с диаметром отверстия шпинделя 105 мм обеспечивает высокую стабильность работы станка под нагрузкой;
Отсутствие биения даже при максимальной частоте вращения шпинделя;
На суппорте находится джойстикового типа переключатель подач по осям X и Z;
Регулируемая предохранительная муфта в фартуке суппорта защищает механический блок подачи от повреждений и поломок;
Центральное и удобное управление подачами и шагом резьбы
Привод подач, позволяет нарезать широкий спектр диаметральных, дюймовых, модульных и метрических резьб;
Суппорт и верхние салазки, рассчитаны на работу в интенсивном режиме.
Изготовлен по стандартам СЕ.
Технические характеристики
Apollo D850/2000
Диаметр обточки над станиной, мм
850
Диаметр обточки над суппортом, мм
520
Высота центров, мм
405
Расстояние между центрами, мм
2000
Макс. длинна обточки, мм
1750
Ширина станины, мм
600
Макс. масса детали, обрабатываемой в центрах, кг
4000
Частота вращения шпинделя, мм/об
5-630
Торец шпинделя
ISO A2-11
Конус шпинделя
METRIC №120
4-х кулачковая планшайба, мм
Ø 800
Проходное отверстие шпинделя, мм
105
Ход по оси X, мм
600
Ход по оси Z, мм
1750
Ход по оси z-1, мм
250
Продольная подача ось X, мм/об
0,08-9,6
Поперечная подача ось Z, мм/об
0,04-4,9
Подача верхних салазок z-1, мм/ об
0,02-2,4
Метрическая резьба, мм
1-120
Дюймовая резьба
30-1/4TPI
Диаметральная резьба
60-0,5 DP
Модульная резьба, мм
0,5-60
Максимальный размер инструмента, мм
32х32
Угол поворота резцедержателя
90º
Ускор. перем. продольного суппорта ось Z, мм/мин
3,640
Ускор. перем. поперечного суппорта ось X, мм/мин
1,870
Ускор. перемещение салазок с резцедержателем, мм/мин
900
Конус пиноли задней бабки
MT-6
Ход пиноли задней бабки, мм
250
Диаметр пиноли задней бабки, мм
Ø120
Мощность главного привода с инвертером, кВт
17,0
Мощность двигателя подачи, кВт
1,1
Мощность двигателя СОЖ, кВт
0,15
Мощность двигателя гидросистемы, кВт
0,55
Габариты станка, ДхШхВ мм
4150 × 1500 × 1300
Габариты упаковки, ДхШхВ мм
4500 × 1870 × 1780
Масса станка нетто/брутто, кг
4300/5050
Комплектация
4-х кулачковая планшайба Ø800 мм;
4-х позиционный резцедержатель;
Неподвижный люнет Ø40-350 мм
Не вращающийся центр -2 шт.
УЦИ по 3-м осям
Защитный экран патрона;
Электрокомпоненты Siemens
Регулируемые опоры станины;
Конусная линейка L=800 мм;
Система подвода СОЖ;
LED лампа местного освещения;
Инструкция по эксплуатации
