Станок токарный STX D330x1000 Pro
Описание
Модель H-530А является автоматическим ленточнопильным станком, колонного типа.
Автоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°.
Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останов
- Шпиндель поддерживается прецизионными коническими подшипниками, что позволяет обрабатывать изделия с высокой точностью.
- Закаленные и отшлифованные направляющие станка
- Станок позволяет производить резьбонарезание.
- Электросхема с защитой от перегрузки
- Автоматическая продольная и поперечная подача
- Электрокомпоненты Siemens
- Изготовлен по стандарту СЕ
| Технические характеристики |
D330x1000 Pro
|
| Диаметр обработки над станиной, мм |
330
|
| Диаметр обработки над суппортом, мм |
215
|
| Расстояние между центрами, мм |
1000 |
| Расстояние между направляющими, мм |
205 |
| Максимальное сечение резцов, мм |
16х16 |
| Диаметр отверстия шпинделя, мм |
39 |
| Частота вращения шпинделя, об/мин(12) |
70—2000 |
| Предел продольных рабочих подач, мм/об(15) |
0.05—0,50 |
| Предел поперечных рабочих подач, мм/об(15) |
0.02—0.20 |
| Метрическая резьба,(18) |
0,25-5 мм |
| Дюймовая резьба,(13) |
6-96 TPI |
| Торец шпинделя |
D1-4 |
| Внутренний конус шпинделя |
MT5 |
| Перемещение суппорта в поперечном направлении, мм |
185 |
| Перемещение верхнего продольного резцедержателя, мм |
85 |
| Мощность главного привода, кВт |
1,8 |
| Диаметр пиноли задней бабки, мм |
32 |
| Ход пиноли задней бабки, мм |
85 |
| Конус пиноли задней бабки |
MT3 |
| Габариты станка, ДхШхВ мм |
1730х750х1400 |
| Габариты упаковки, ДхШхВ мм |
1850х760х1660 |
| Масса станка нетто/брутто, кг |
450 |
Особенности STX D330x1000 Pro

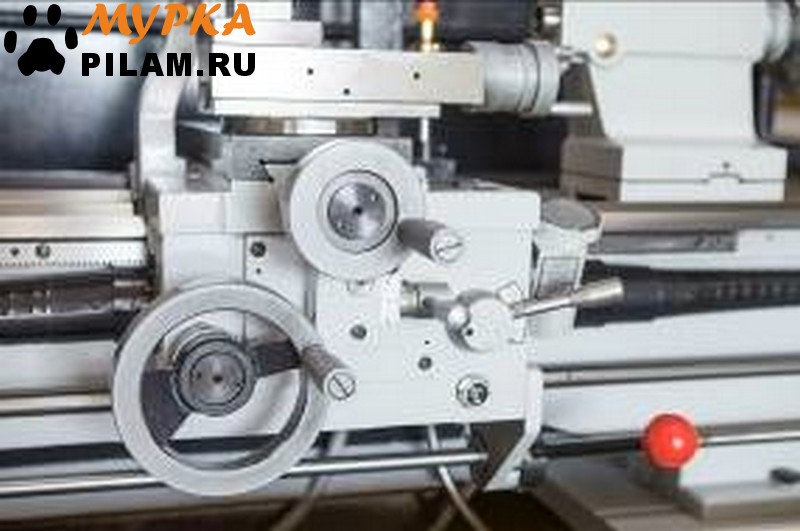

- Суппорт станка с продольной и поперечной автоподачей.
- Ходовой вал имеет защиту от попадания стружки
- Направляющие станка отшлифованы закалены ТВЧ и имеют твердость 47-53 HRC

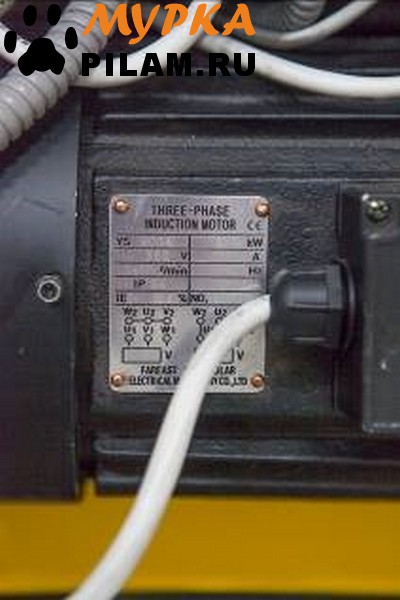

- Мощный асинхронный двигатель, рассчитанный на продолжительную работу.
- Поперечные салазки перемещаются по клиновым направляющим типа «ласточкин хвост» и регулируются при помощи клиновых планок.
- 4-х позиционный резцедержатель имеет шкалу для работы под разными углами.
- 3-х кулачковый патрон Ø160 мм
- Электрокомпоненты Siemens
- Планшайба
- 4-х кулачковый патрон Ø160 мм

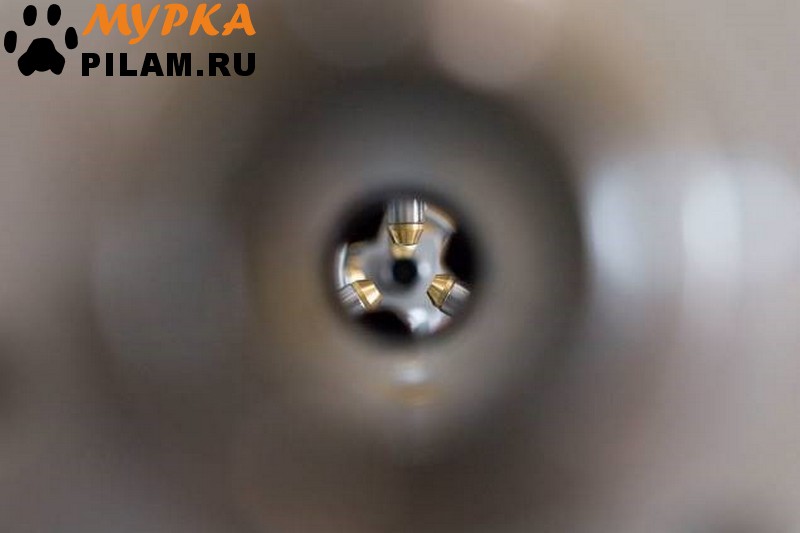

- Проходное отверстие шпинделя Ø38 мм
- Станок изготовлен по стандартам СЕ
Комплект поставки:
- Патрон 3-х кулачковый Ø160 мм
- 4-х кулачковый патрон Ø160 мм
- Планшайба
- УЦИ по 3-м осям
- Не вращающийся центр МТ-3
- Защита ходового вала
- LED лампа местного освещения
- Система подачи СОЖ
- Педаль экстренной остановки
- Поддон для стружки;
- Подвижный и неподвижный люнеты
- Документация
- Инструментальный ящик
токарный станок по металлу Stalex Stalex metal lathe #токарный_станок_по_металлу_Stalex #Stalex_metal_lathe
купить токарный станок по металлу buy metal lathe #купить_токарный_станок_по_металлу #buy_metal_lathe
таганрог станки Taganrog machine tools #таганрог_станки #Taganrog_machine_tools
| № |
Наименование места |
Длина, м |
Ширина, м |
Высота, м |
Масса, кг |
Объем, м³ |
|
|
|
|
∑: |
450 |
2.33 |
| 1 |
Станок токарный STX D330x1000 Pro |
1.850 |
0.760 |
1.660 |
450 |
2.3339600000000003 |
|
Срок поставки: 7-15 рабочих дней
