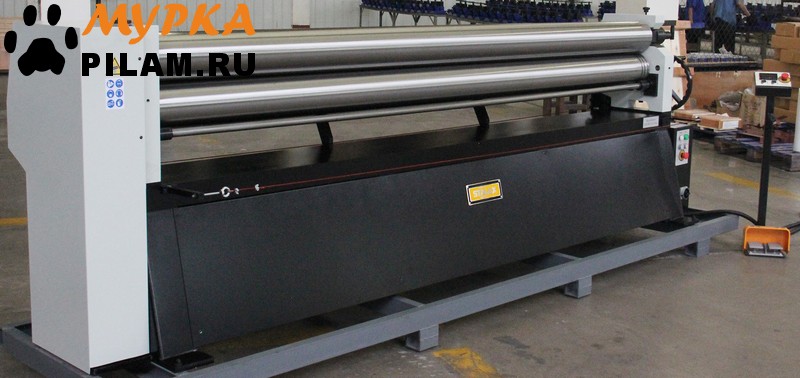

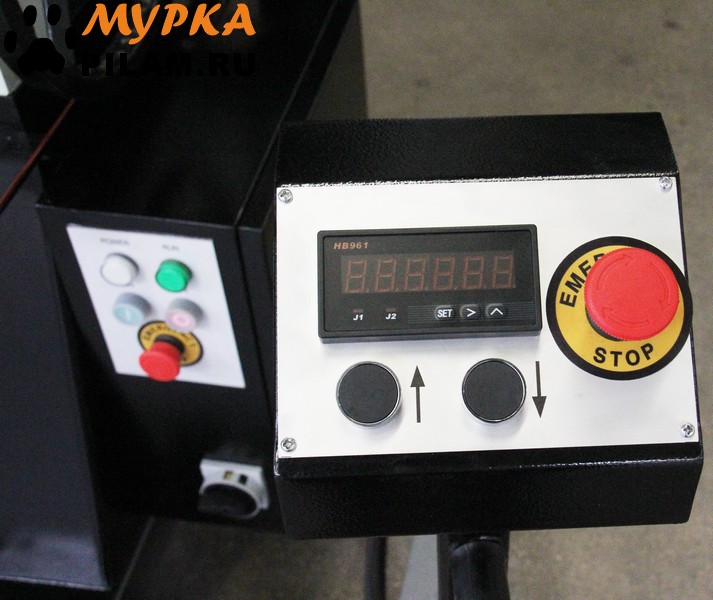

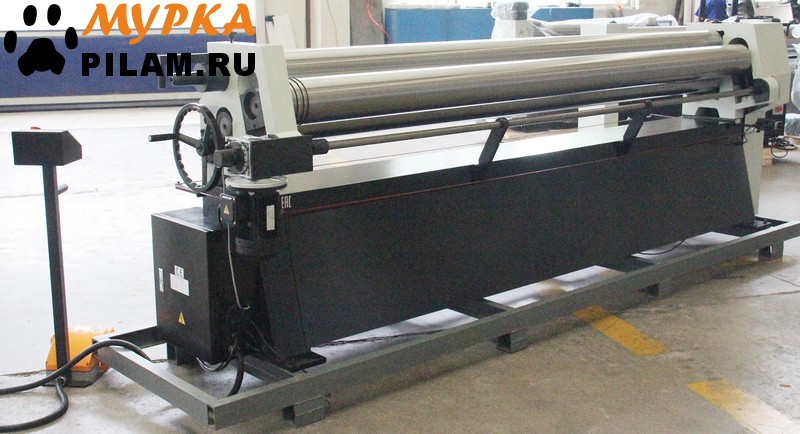

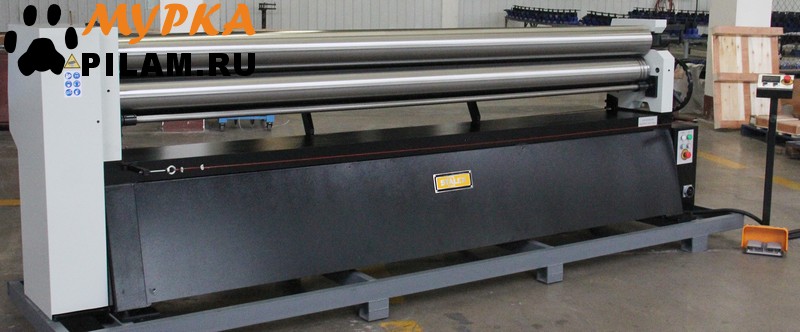

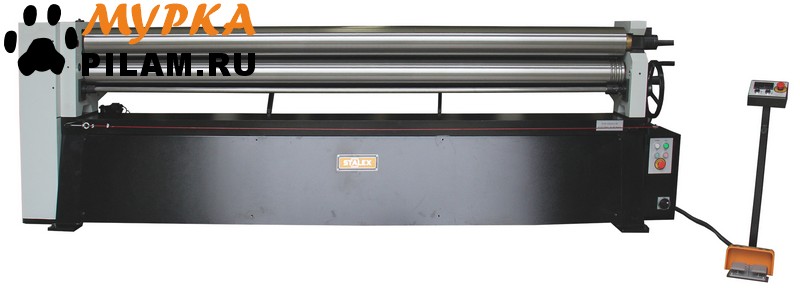

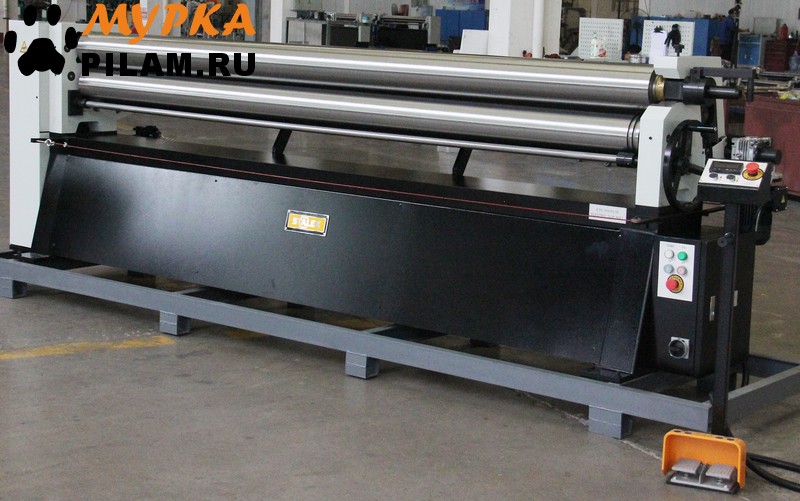

Вальцовочный станок предназначен для придания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических и конических изделий, правке плоских заготовок, подгибке кромок. Выносная педаль дублируется пультом управления на станине станка. Цепная передача передаёт вращение с электродвигателя на валы. Верхний вал откидной, для легкого снятия готовых изделий. Откидной вал оснащен замком для предотвращения его самопроизвольного раскрытия в процессе работы.
Изготовление конуса - при помощи станка можно изготавливать конические изделия. Для этого предназначен опорный валик в правой части машины. Для чего необходимо обеспечить зажатие заготовки только вблизи опорного валика.
Технические характеристики
ESR-2550х3.5E
Макс. толщина вальцовки, мм (низкоуглеродистая сталь, σs ≤245 МПа)
3.5
Макс. ширина вальцовки, мм
2510
Диаметр вальца, мм
150
Твердость валов
до 45 HRC
Мин. Ø обечайки, мм
170
Скорость вращения, об/мин
6,4
Мощность двигателя, кВт
3,0 (380 В)
Габариты упаковки, мм
3420х830х1320
Масса нетто/брутто, кг
1529/1731
*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более макс. толщины вальцовки (мм).
STX ESR2550x3.5
*Минимальный диаметр получаемой заготовки при работе с низкоуглеродистой сталью 3,5мм составит не менее 270 мм (данная информация является справочной и зависит от сорта, прочности термообработки материала, а также его длины и толщины).
При работе с толщиной металла (нержавеющая сталь) ≤ 1,5мм – максимально возможный мин. Ø обечайки может составлять 270мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).
При работе с алюминием диапазон толщин составляет – мин. 1,0мм макс. 5,0мм (при более меньшей толщине листа алюминия – формирование обечайки будет не стабильным).
При работе с толщиной металла (алюминий) ≤ 5,0мм – максимально возможный мин. Ø обечайки может составлять 270мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).
Точной формулы расчёта минимального диаметра получаемой заготовки не существует, т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины. Более точно определить минимальный Ø возможно только пробной прокаткой.
Следует иметь ввиду, что существует минимальная толщина листа с которой может работать машина. Приближенно можно считать, что это 1/3 максимальной толщины. Это связано с тем, что минимально возможный диаметр изделия зависит не только от диаметра валков, но и от упругих свойств материала, и может быть точно определен только пробной прокаткой. В общем случае, чем тоньше и жестче материал, тем больше минимально возможный радиус изделия. Минимальной будет толщина, при которой после обработки листа в нем не образуется, достаточных для формирования готового изделия, остаточных деформаций.
Особенности:
Вальцы с тремя ассиметричными валами
Валы изготовлены из высокопрочной стали, закаленные и полированные
Валы станка закалены и имеют твёрдость до 45 HRC
Вращающиеся нижний и верхний вал через систему зубчатых колёс и цепной передачи от электродвигателя
Регулируемые нижние валы
Канавки для гибки прутка

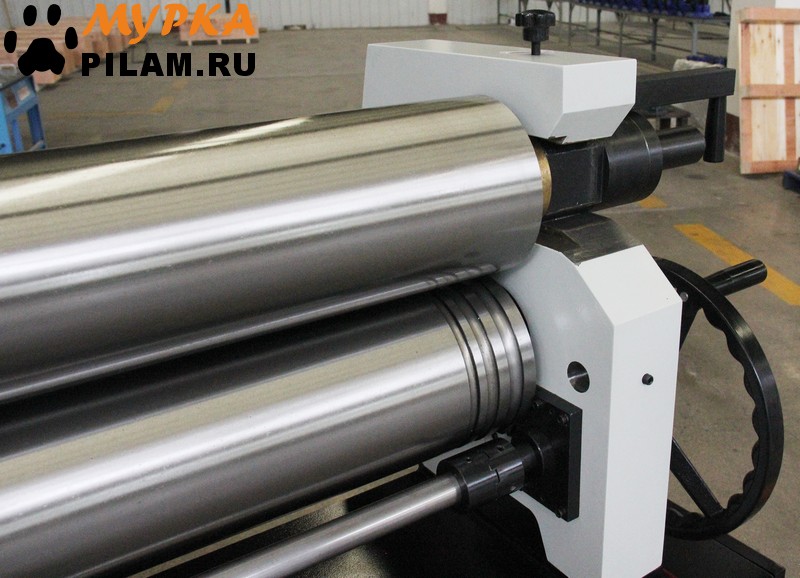

Поворотно-откидной механизм верхнего вала с эксцентриковым зажимом
