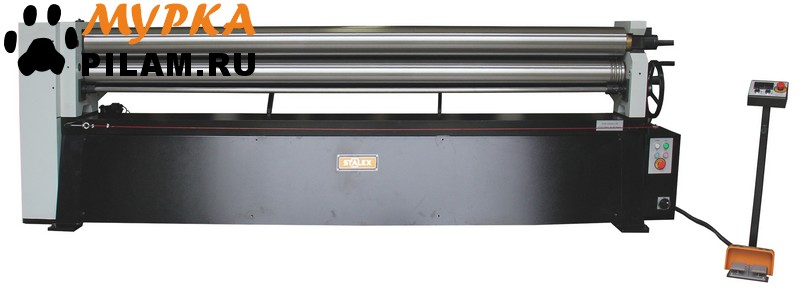

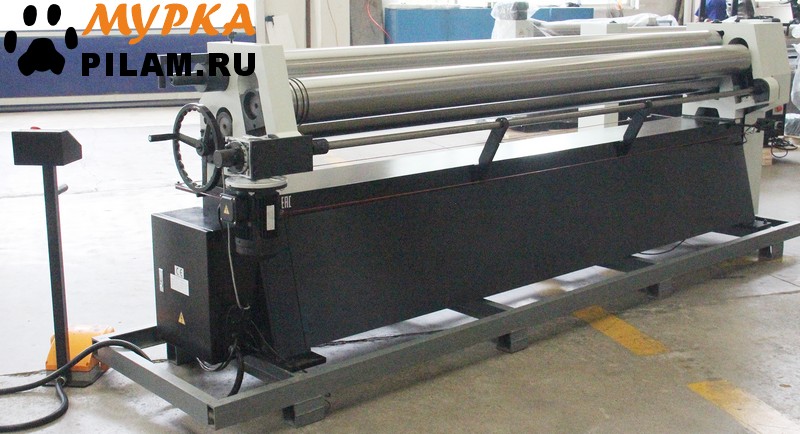

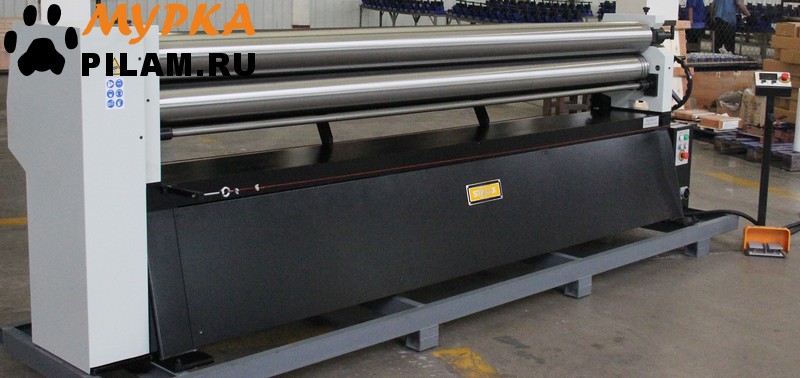

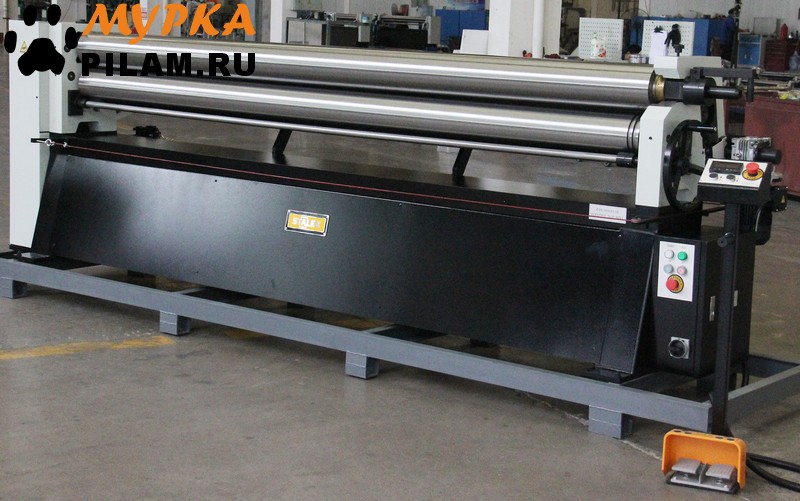

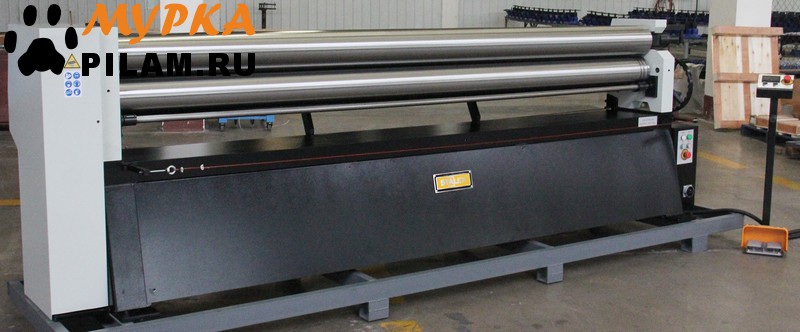

Станок вальцовочный электромеханический STX ESR-2550х2.5E

Описание

Вальцовочный станок предназначен для предания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических изделий, правке плоских заготовок, подгибке кромок

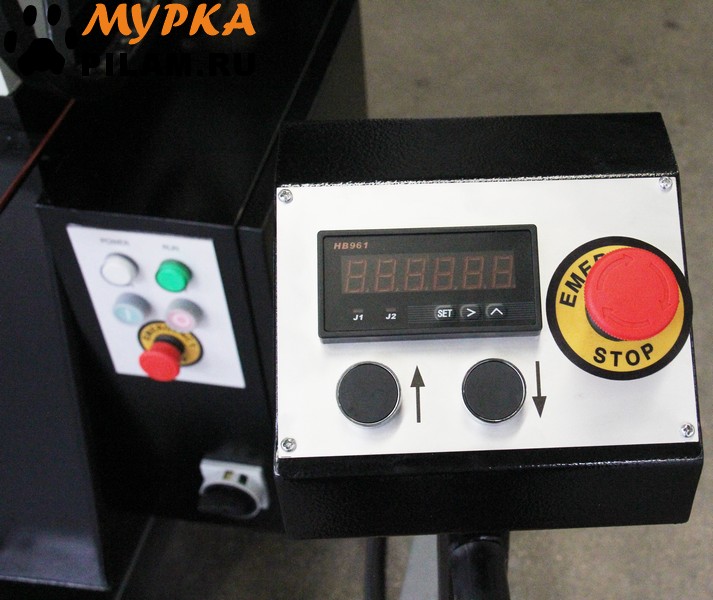

Вальцовочный станок предназначен для придания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических и конических изделий, правке плоских заготовок, подгибке кромок. Выносная педаль дублируется пультом управления на станине станка. Цепная передача передаёт вращение с электродвигателя на валы. Верхний вал откидной, для легкого снятия готовых изделий. Откидной вал оснащен замком для предотвращения его самопроизвольного раскрытия в процессе работы.

Изготовление конуса - при помощи станка можно изготавливать конические изделия. Для этого предназначен опорный валик в правой части машины. Для чего необходимо обеспечить зажатие заготовки только вблизи опорного валика.

Технические характеристики	ESR-2550х2.5E
Макс. толщина вальцовки, мм (низкоуглеродистая сталь, σs ≤245 МПа)	2.5
Макс. ширина вальцовки, мм	2510
Диаметр вальца, мм	140
Твердость валов	до 45 HRC
Мин. Ø обечайки, мм	160
Скорость вращения, об/мин	6,4
Мощность двигателя, кВт	3,0 (380 В)
Габариты упаковки, мм	3420х830х1320
Масса нетто/брутто, кг	1508/1710

*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более макс. толщины вальцовки (мм).

*Минимальный диаметр получаемой заготовки при работе с низкоуглеродистой сталью 2,5мм составит не менее 250 мм (данная информация является справочной и зависит от сорта, прочности термообработки материала, а также его длины и толщины).

При работе с толщиной металла (нержавеющая сталь) ≤ 1,5мм – максимально возможный мин. Ø обечайки может составлять 250мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).

При работе с алюминием диапазон толщин составляет – мин. 1,0мм макс.3,5мм (при более меньшей толщине листа алюминия – формирование обечайки будет не стабильным).

При работе с толщиной металла (алюминий) ≤ 3,5мм – максимально возможный мин. Ø обечайки может составлять 250мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).

Точной формулы расчёта минимального диаметра получаемой заготовки не существует, т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины. Более точно определить минимальный Ø возможно только пробной прокаткой.

Следует иметь ввиду, что существует минимальная толщина листа с которой может работать машина. Приближенно можно считать, что это 1/3 максимальной толщины. Это связано с тем, что минимально возможный диаметр изделия зависит не только от диаметра валков, но и от упругих свойств материала, и может быть точно определен только пробной прокаткой. В общем случае, чем тоньше и жестче материал, тем больше минимально возможный радиус изделия. Минимальной будет толщина, при которой после обработки листа в нем не образуется, достаточных для формирования готового изделия, остаточных деформаций.

Особенности:

Вальцы с тремя ассиметричными валами
Валы изготовлены из высокопрочной стали, закаленные и полированные
Валы станка закалены и имеют твёрдость до 45 HRC
Вращающиеся нижний и верхний вал через систему зубчатых колёс и цепной передачи от электродвигателя
Регулируемые нижние валы

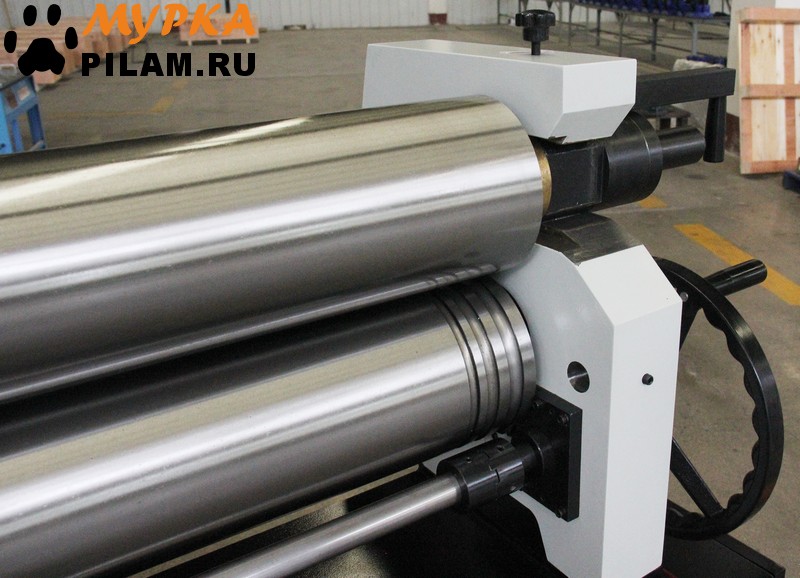

Канавки для гибки прутка
Поворотно-откидной механизм верхнего вала с эксцентриковым зажимом
Возможность гибки на конус
Выносная педаль с кнопкой аварийной остановки
Верхний вал вращается в обе стороны
Поставляется с функцией конусной гибки
Набор инструмента в стандартной комплектации

станок вальцовочный трехвалковый three-roll rolling machine #станок_вальцовочный_трехвалковый #three-roll_rolling_machine

гидравлические вальцовочные станки hydraulic rolling machines #гидравлические_вальцовочные_станки #hydraulic_rolling_machines

вальцовочный станок с чпу cnc rolling machine #вальцовочный_станок_с_чпу #cnc_rolling_machine

станки тула Tula machines #станки_тула #Tula_machines

№	Наименование места	Длина, м	Ширина, м	Высота, м	Масса, кг	Объем, м³
				∑:	1710	3.75
1	Станок вальцовочный электромеханический STX ESR-2550х2.5E	3.420	0.830	1.320	1710	3.7469520000000003
Срок поставки: 3-45 рабочих дней (г. Москва)
