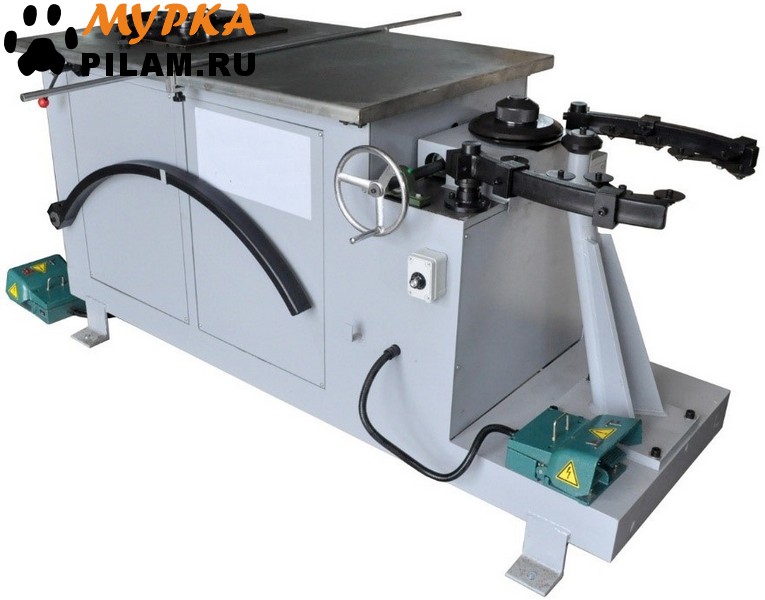

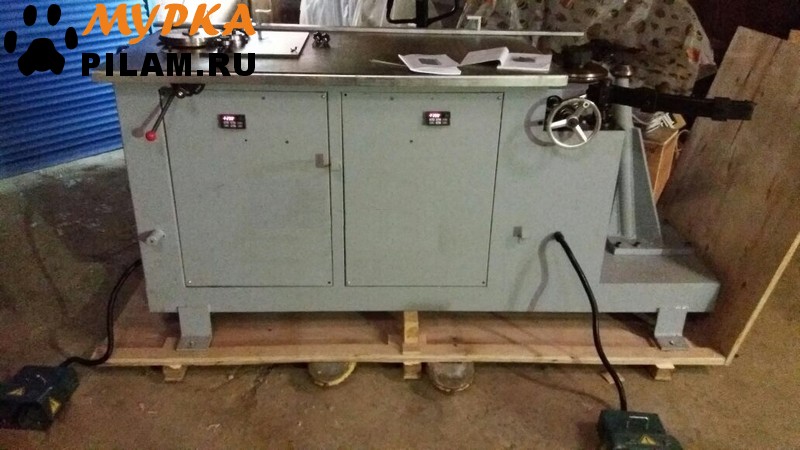

Станок для сборки сегментных отводов Gorelocker SGR SBWT-1500 SL
Станок Gorelocker SBWT-1250 с электроприводом предназначен для изготовления сегментных отводов, переходов, заглушек и других фасонных изделий путем фальцевого соединения из металла толщиной до 1,5 мм.
Операции отбортовки и завальцовки производятся одновременно на 2-х независимых рабочих станциях. Горизонтальное исполнение и специальные опоры позволяет собирать отводы больших диаметров. Операции отбортовки и завальцовки производятся одновременно на 2-х рабочих станциях. Переключение операций с простой обработки на двойную занимает несколько секунд, а перенастройка с операции отбортовки на завальцовку — всего пару минут. В результате получается фасонная деталь, которая не только имеет прекрасный внешний вид, но также, благодаря плотному шву в виде стоячего фальца, отличается жесткостью и легкостью
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Широко применяются производителями систем вентиляции, воздушного отопления и воздухоочистки. . Предназначен для производств малого и среднего объёма
Станок Gorelocker SBWT-1500 SL с электроприводом предназначен для изготовления сегментных отводов, переходов, заглушек и других фасонных изделий путем фальцевого соединения из металла толщиной до 1,5 мм. Имеет плавную регулировку скорости вращения на заготовительной и соединительной станции.
Широко применяются производителями систем вентиляции, воздушного отопления и воздухоочистки. Предназначен для производств малого и среднего объёма.
|
Технические характеристики
|
SBWT-1500 SL |
| Тип привода |
электромеханический |
| Толщина обрабатываемого материала |
|
| - оцинкованная сталь, мм |
0,4 - 1,5 |
| - нержавеющая сталь, мм |
0,4 - 1 |
| Диаметр колена (воздухотводов), мм |
100 - 1500 |
| Скорость профилирования, м/мин |
до 7 сегментов в минуту |
| Потребляемая мощность, кВт |
2,2 кВт x 2 |
| Габариты, ДхШхВ, мм |
2550 х 870 х 930 |
| Масса станка, кг |
700 |
Конструктивные особенности:
- Две рабочие станции. Операции отбортовки и завальцовки производятся одновременно на 2-х рабочих станциях. Для каждой идет своя педаль управления
- Привод. Машина имеет электромеханический привод.
Комплектация станка Gorelocker SBWT-1500 SL:
- Специальные ролики для прокатки и сборки отводов от 100 мм;
- Возможность собирать 4-х сегментные отводы;
- Инверторы для плавной регулировки скорости;
- Две независимые рабочие станции;
- Выносной пульт управления (педали);
- Вторая нога для отводов малого диаметра;
- Полукольца поддержки отводов больших диаметров (до 1500 мм);
- Два электромеханических привода по 2,2 кВт.
Преимущества и особенности станка для отводов Gorelocker SBWT-1500 SL:
- Специальные ролики – для сборки отводов d от 100 мм до 1500 мм
- Ролики изготовлены из высокопрочной закалённой стали;
- Толщина обрабатываемых отводов – до 1,5 мм за счет мощных мотор-редукторов (по 2,2 кВт)
- Опоры для поддержки больших диаметров – до 1500 мм.
- Инверторы для плавного вращения;
- Вторая нога для отводов малого диаметра
- Высокая производительность;
- Механический привод на поджим;
- Лёгкость настройки на нужный диаметр;
- Фальцевый шов высокого качества;
- Возможность тонкой регулировки подвода и зажима с помощью штурвалов.
- Регулировка стола - позволяет ускорить переход с одного вида замка на другой (с "мамы Z" на "папу L")

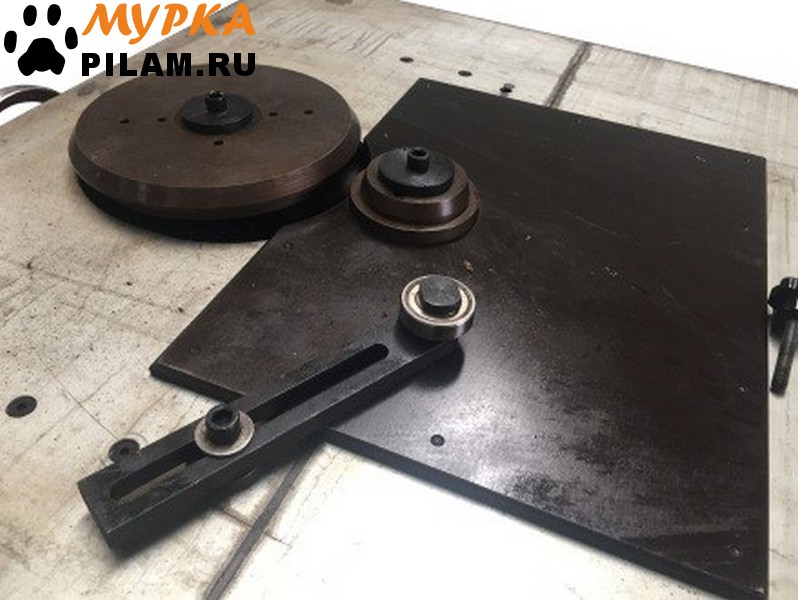

- Дополнительная износоустойчивая плита на рабочем столе - позволяет сохранить рабочую поверхность надолго
- Оптимизированная конструкция кронштейна крепления малого ролика на сборочном узле - позволяет собирать многосекционные трубы

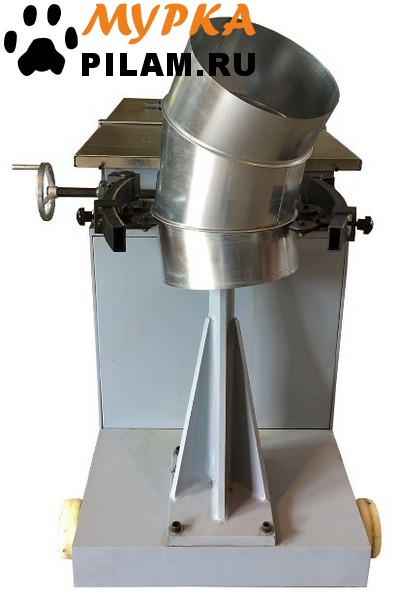

Получаемые изделия:

Схемы обработки

Стандартная комплектация:

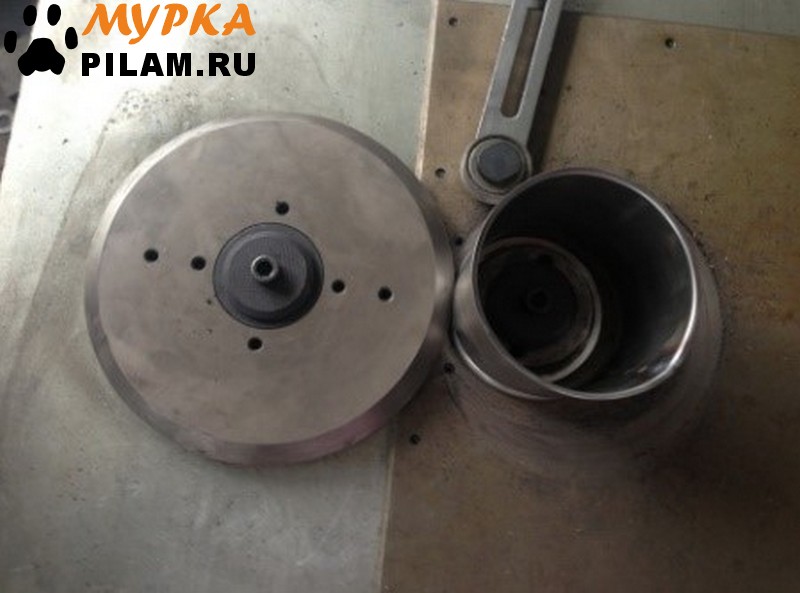

1. Зиговочные ролики
Ролики, фасонный профиль которых предназначен для различных разновидностей прокатки. Верхний ролик регулируется по высоте путём вращения ручки с винтовым механизмом, которая вертикально перемещает прижимной вал ролика, что позволяет обрабатывать материал разной толщины.
2. Станция двойной и одинарной отбортовки
Переключение операций с одинарной отбортовки на двойную занимает несколько секунд. В результате получается фасонная деталь, которая не только имеет прекрасный внешний вид, но также, благодаря плотному шву в виде стоячего фальца, отличается жесткостью и легкостью.
3. Станция завальцовки
Прижим роликов производится вручную. В базовое оснащение входят зиговочные ролики.
4. Подъем стола
Для быстрого переключения с одного типа фальца на другой

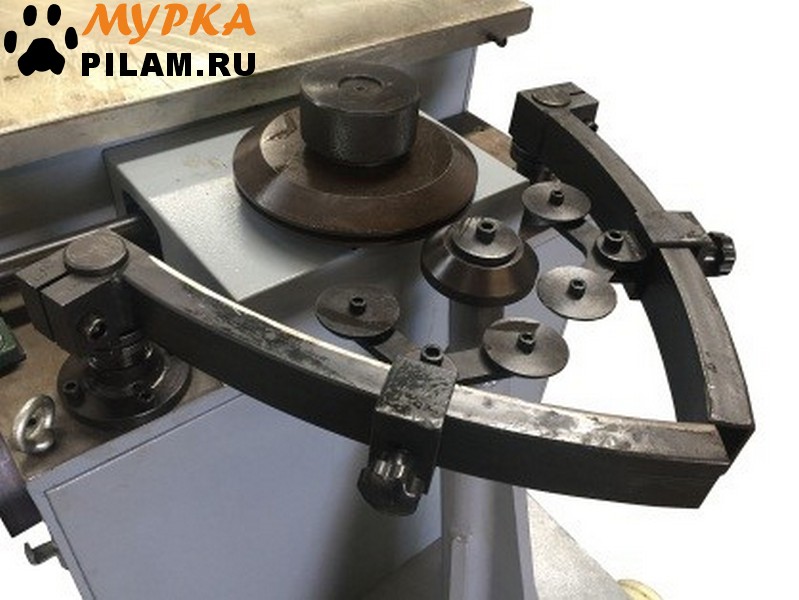

5. Дополнительные опоры
Для поддержки отводов больших диаметров
6. Металлическая тумба-станина установлена на колёса поворотного типа
7. Инверторы для плавной регулировки скорости вращения

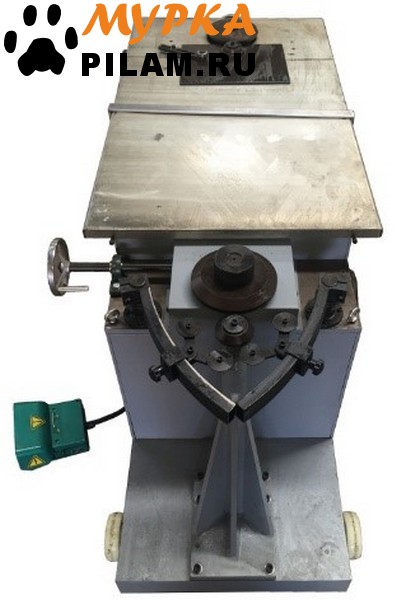

8. Вторая нога – для отводов малого диаметра
Операции отбортовки и завальцовки производятся одновременно на 2-х независимых рабочих станциях. Горизонтальное исполнение и специальные опоры позволяет собирать отводы больших диаметров. Переключение операций с простой обработки на двойную занимает несколько секунд, а перенастройка с операции отбортовки на завальцовку — всего пару минут. В результате получается фасонная деталь, которая не только имеет прекрасный внешний вид, но также, благодаря плотному шву в виде стоячего фальца, отличается жесткостью и легкостью.
