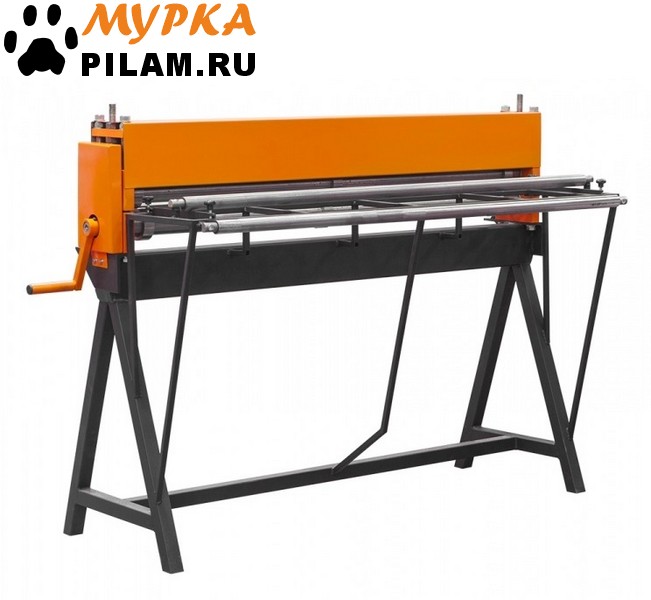

Мобильная линия продольно-поперечной резки металла STX СПР 1250/3-Р

Описание

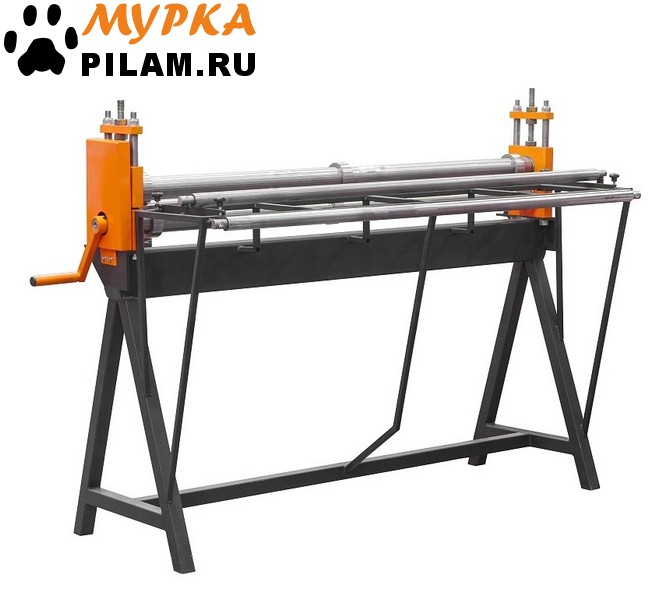

Станок продольной резки (дисковые ножницы) – это лёгкий станок резки металла, удобен в работе/установке/транспортировке. В процессе резки, лист пропускает между двумя валами, оснащённых дисковыми ножами. Процесс раскроя на станке для резки листового или рулонного металла осуществляется вручную, путём вращения рукоятки. Станок STX СПР-1250/3-Р ручной производит продольную резку листового металла на штрипсы (полосы).

Производительность станков обеспечивает резку до 600 - 1000 кг металла в час (5 - 8 тонн в день), что вполне достаточно для обеспечения потребностей большинства мелких и средних организаций, такая производительность станка в 10 раз выше, чем при работе ручным инструментом. Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55мм.

Используются в производстве прямоугольных воздуховодов. Ребра жесткости придают дополнительную прочность вентиляционным коробам. Z- Профилирование уменьшает вибрацию каналов при прохождении через них потока воздуха. Станки отвечают требованиям мобильности и надёжности, предъявляемым современными условиями производства воздуховодов.

Особенности:

Станок для нанесения рёбер жесткости методом прокатки листа через профилирующие ролики. Применяется при производстве воздуховодов. Z- Профилирование уменьшает вибрацию каналов при прохождении через них потока воздуха.

Технические характеристики	STX СПР 1250/3-Р
Рабочая ширина станка, мм	1250
Минимальная ширина полосы (штрипс)	на стандартных ножах - 60мм,при необходимости получения полосы (штрипс) менее 60мм требуется изготовление специальных ножей. Минимальная ширина полосы (штрипсы) с узкими ножами – 36мм
Диаметр валов	60мм
Толщина разрезаемой стали σв ≤400МПа	0,55мм (0,45÷0,8мм)
Количество устанавливаемых пар дисковых ножей	в стандартной комплектации 3 (до 5)
Марка стали режущих ножей	ХВГ
Стойкость дисковых ножей	не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55мм (σт ≤ 250 МПа / σв ≤ 320 МПа)
Производительность	резка до 600 - 1000 кг металла в час (5 - 8 тонн в день)
Возможна работа в неотапливаемых помещениях	от +40 до -20 (-25) С
Опорная стойка	в стандартной комплектации
Роликовый стол с двумя роликовыми валами и двумя направляющими упорами	в стандартной комплектации
Толщина разрезаемого металла (σт ≤ 250 МПа / σв ≤ 320 МПа	Количество пар дисковых ножей
0,8мм	1
0,7мм	2
0,6мм	3
0,5мм	4
0,45мм	5
Размеры (Д x Ш x В), мм	1650 x 850 x 1000
Вес нетто, кг	120

Дисковый нож поперечной резки предназначен для получения нужной длины после формирования штрипс (полос) продольными дисковыми ножами. Дисковый нож поперечной резки – устанавливается дополнительно на станок.

Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55мм (σт ≤ 250 МПа / σв ≤ 320 МПа) или 400тонн (σт ≤ 250 МПа / σв ≤ 320 МПа) – на одной заточке (Ножи двусторонние - Это увеличивает ресурс вдвое).

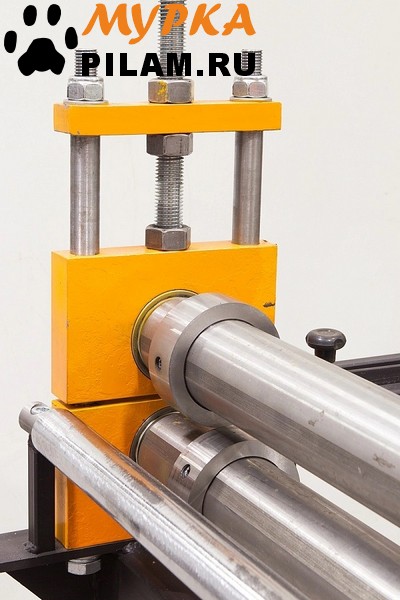

Для изготовления ножей используется высококачественная инструментальная сталь марки ХВГ, легированная хромом, ванадием, марганцем с последующей термообработкой и шлифовкой. Дальнейшее использование затупившихся ножей возможно после простой и недорогой шлифовки ножей на стандартном плоскошлифовальном станке. Шлифовать ножи можно 2 – 3 раза.

К станку возможно присоединить приёмный стол для удобной работы с продольными и поперечным ножами, а также комплект нанесения защитной плёнки на металл.

Для подачи в станок рулонного метала используется разматыватель STX РМС-1250 или STX SUS-1250 (это самоподъёмный разматыватель, его установка занимает десять минут времени без грузоподъёмных механизмов и без обязательного крепления к полу).

Для сматывания рулонного металла используется лёгкий наматыватель до 1,5-2 тонн грузоподъёмностью с ручным приводом, такой диапазон грузоподъёмности связанс тем что намотать рулоны штрипсов весом более 2 - 2.5 тонн на несложных, нестационарных наматывателях невозможно из-за разности плотности намотки рулонных полос (штрипс), т.е. некоторые полосы будут наматываться в натяг, некоторые провисать.

Станок STX СПР-1250/3-Р возможно использовать в неотапливаемых помещениях при минусовой температуре. Диапазон температуры от +40 до -20 С. При соблюдении некоторых простых правил работа может производиться не только в неотапливаемых помещениях, а даже на открытой территории - площадка/улица от – 20 (-25) до +30 С.

Рекомендации:

организовать над станком навес от прямого попадания влаги на станок для защиты от коррозии
промазать не защищенные/не покрашенные детали (валы, ножи, шестерни) литолом.
настройку зазоров режущих ножей производить после того как t°C станка будет равна t°C окружающей среды (при резкой смене условий).

Преимущества станка продольной резки STX СПР-1250/3-Р:

возможность тонкой настройки на металл разного типа и толщины;
быстрая и простая перенастройка роликовых ножей для резки металла на нужный размер;
дисковые роликовые ножи для резки металла с двусторонней заточкой и увеличенным сроком службы;
роликовый стол подачи лист с регулируемыми по ширине двумя направляющими упора;
в стандартной комплектации опорная стойка для удобства работы;
высокая точность реза:
дополнительно устанавливается дисковый нож поперечной резки.

Комплектация

Опорная стойка
Дисковые ножи (3 пары)
Роликовый стол (с двумя роликовыми валами и двумя направляющими упорами) для подачи рулона в станок с разматывателя или листа.

станок поперечной резки цена cross cutting machine price #станок_поперечной_резки_цена #cross_cutting_machine_price

станок продольно поперечной резки Сталекс longitudinal cross cutting machine Staleks #станок_продольно_поперечной_резки_Сталекс #longitudinal_cross_cutting_machine_Staleks

станки благовещенск Machine tools Blagoveshchensk #станки_благовещенск #Machine_tools_Blagoveshchensk

№	Наименование места	Длина, м	Ширина, м	Высота, м	Масса, кг	Объем, м³
				∑:	120	1.4
1	Мобильная линия продольно-поперечной резки металла STX СПР 1250/3-Р	1.650	0.850	1.000	120	1.4024999999999999
Срок поставки: 3-60 рабочих дней (г. Москва)
