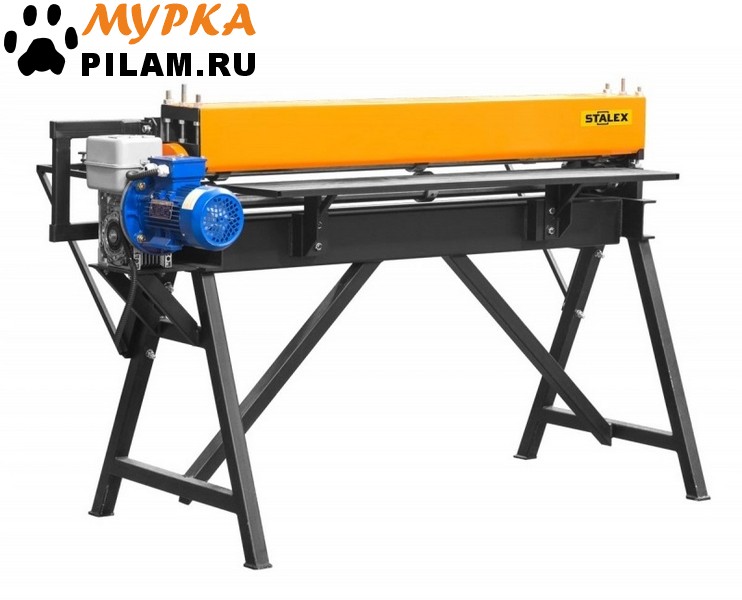

Мобильная линия продольно-поперечной резки металла STX СПР 1250/3-А



Описание


Станок продольной резки (дисковые ножницы) – это электрический  станок продольной резки (дисковые ножницы с тремя парами ножей), лёгкий станок резки металла, удобен в работе, установке и транспортировке.

Предназначен для продольно – поперечной резки листового и рулонного металла на штрипсы (полосы). При нажатии кнопки «пуск» станок производит протягивание и резку. В процессе резки, лист пропускает между двумя валами, оснащённых дисковыми ножами, разрезанный металл подаётся на стол приёма. Процесс раскроя на станке для резки листового или рулонного металла осуществляется от двигателя, подключение 380В (220В – опционально). Производительность станка - 9,5 метров/мин.

.

Используются в производстве прямоугольных воздуховодов. Ребра жесткости придают дополнительную прочность вентиляционным коробам. Z- Профилирование уменьшает вибрацию каналов при прохождении через них потока воздуха. Станки отвечают требованиям мобильности и надёжности, предъявляемым современными условиями производства воздуховодов.
Особенности:
Станок для нанесения рёбер жесткости методом прокатки листа через профилирующие ролики. Применяется при производстве воздуховодов. Z- Профилирование уменьшает вибрацию каналов при прохождении через них потока воздуха.

Технические характеристики

СПР-1250/3-А
Рабочая ширина станка, мм 1250
Минимальная ширина полосы (штрипс) на стандартных ножах - 60мм,при необходимости получения полосы (штрипс) менее 60мм требуется изготовление специальных ножей. Минимальная ширина полосы (штрипсы) с узкими ножами – 36мм

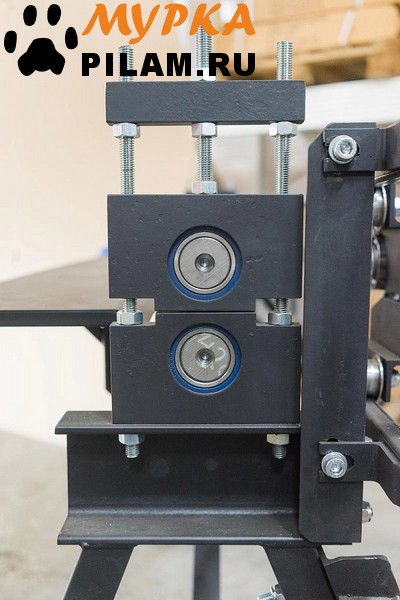

Диаметр валов  60мм
Толщина разрезаемой стали σв ≤400МПа 0,55мм (0,45÷0,8мм)
Количество устанавливаемых пар дисковых ножей в стандартной комплектации 3 (до 5)
Марка стали режущих ножей ХВГ
Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55мм (σт ≤ 250 МПа / σв ≤ 320 МПа)
Производительность 9,5 метров/мин
Возможна работа в неотапливаемых помещениях от +30 до -20 С
Опорная стойка в стандартной комплектации
Роликовый стол с двумя роликовыми валами и двумя направляющими упорами в стандартной комплектации

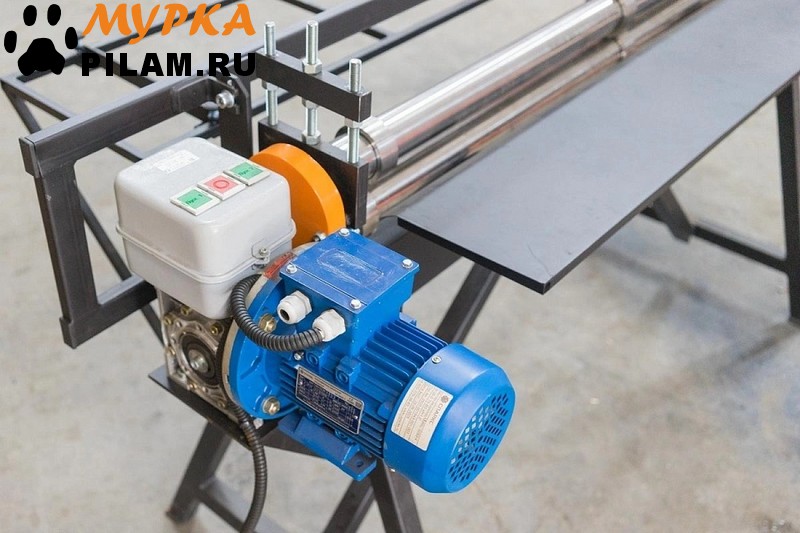

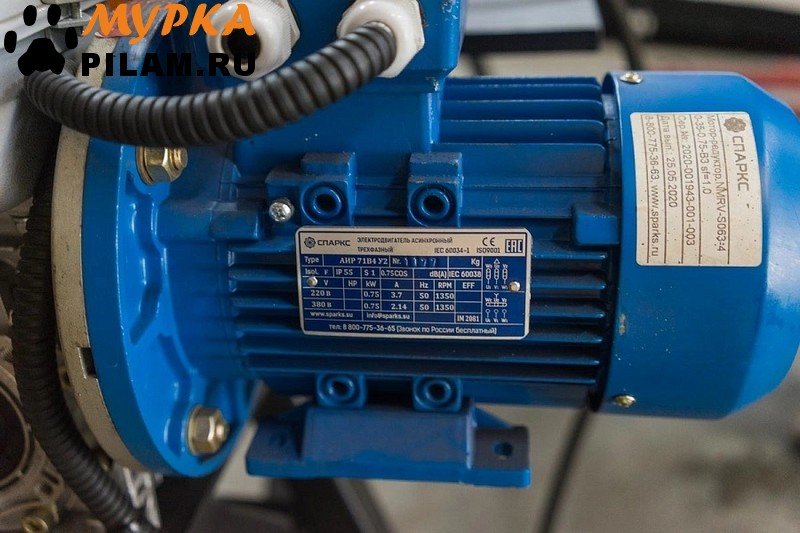

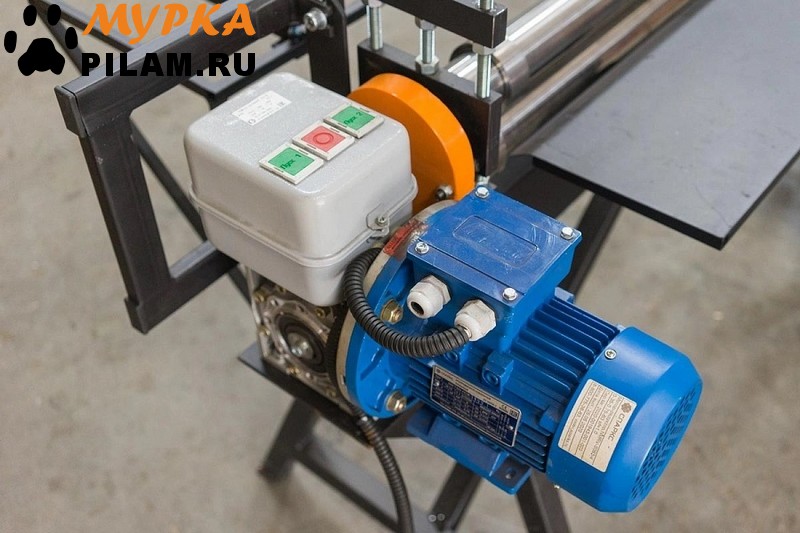

Мощность двигателя, кВт 0,75
Толщина разрезаемого металла (σт ≤ 250 МПа / σв ≤ 320 МПа Количество пар дисковых ножей
0,8мм 1
0,7мм 2
0,6мм 3
0,5мм 4
0,45мм 5
Размеры (Д x Ш x В), мм 2000 x 900 x 1100
Вес нетто, кг 140

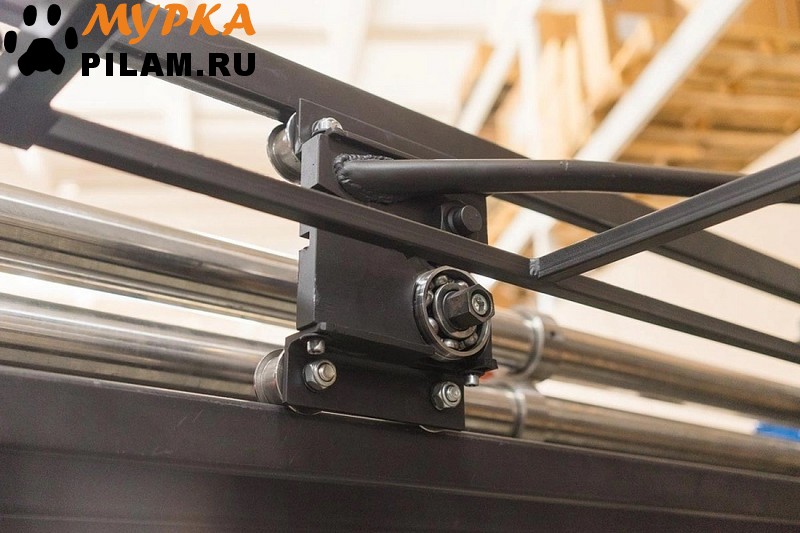

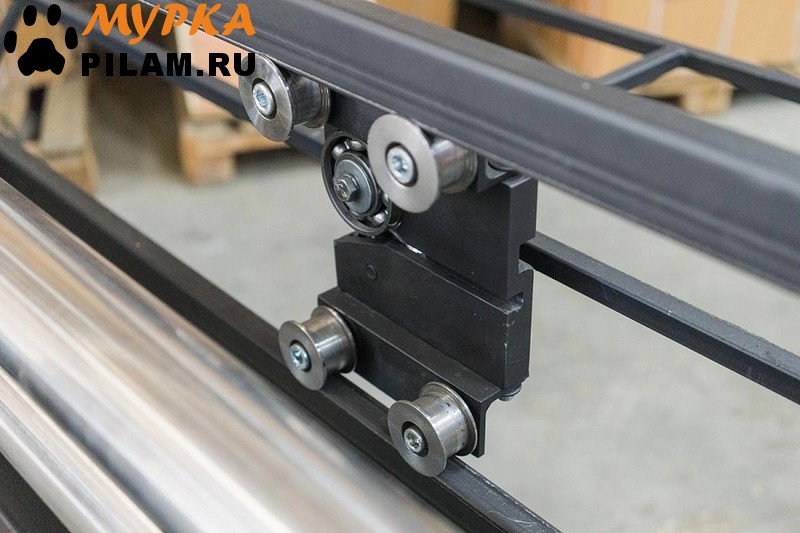

Дисковый нож поперечной резки предназначен для получения нужной длины после формирования штрипс (полос) продольными дисковыми ножами. Дисковый нож поперечной резки – устанавливается дополнительно на станок.


Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55мм (σт ≤ 250 МПа / σв ≤ 320 МПа) или 400тонн (σт ≤ 250 МПа / σв ≤ 320 МПа) – на одной заточке (Ножи двусторонние - Это увеличивает ресурс вдвое).

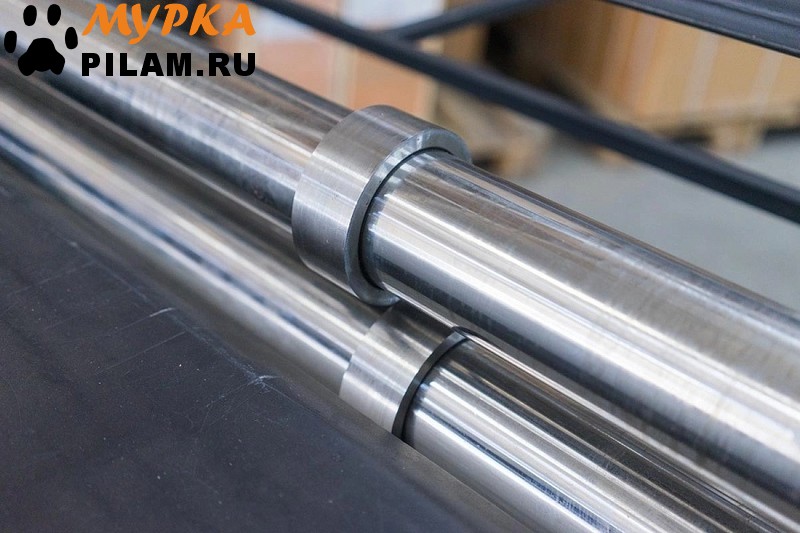

Для изготовления ножей используется высококачественная инструментальная сталь марки ХВГ, легированная хромом, ванадием, марганцем с последующей термообработкой и шлифовкой. Дальнейшее использование затупившихся ножей возможно после простой и недорогой шлифовки ножей на стандартном плоскошлифовальном станке. Шлифовать ножи можно 2 – 3 раза.

К станку возможно присоединить приёмный стол для удобной работы с продольными и поперечным ножами, а также комплект нанесения защитной плёнки на металл.

Для подачи в станок рулонного метала используется разматыватель STX РМС-1250 или STX SUS-1250 (это самоподъёмный разматыватель, его установка занимает десять минут времени без грузоподъёмных механизмов и без обязательного крепления к полу).

Для сматывания рулонного металла используется лёгкий наматыватель до 1,5-2 тонн грузоподъёмностью с ручным приводом, такой диапазон грузоподъёмности связанс тем что намотать рулоны штрипсов весом более 2 - 2.5 тонн на несложных, нестационарных наматывателях невозможно из-за разности плотности намотки рулонных полос (штрипс), т.е. некоторые полосы будут наматываться в натяг, некоторые провисать.
Станок STX СПР-1250/3-А возможно использовать в неотапливаемых помещениях при минусовой температуре. Диапазон температуры от +40 до -20 С. При соблюдении некоторых простых правил работа может производиться не только в неотапливаемых помещениях, а даже на открытой территории - площадка/улица от – 20 (-25) до +30 С.

Рекомендации:
  • организовать над станком навес от прямого попадания влаги на станок для защиты от коррозии
  • промазать не защищенные/не покрашенные детали (валы, ножи, шестерни) литолом.
  • настройку зазоров режущих ножей производить после того как t°C станка будет равна t°C окружающей среды (при резкой смене условий).
Преимущества станка продольной резки STX СПР-1250/3-А:

  • возможность тонкой настройки на металл разного типа и толщины;
  • быстрая и простая перенастройка роликовых ножей для резки металла на нужный размер;
  • дисковые роликовые ножи для резки металла с двусторонней заточкой и увеличенным сроком службы;
  • роликовый стол подачи лист с регулируемыми по ширине двумя направляющими упора;
  • в стандартной комплектации опорная стойка для удобства работы;
  • высокая точность реза:
  • дополнительно устанавливается дисковый нож поперечной резки.

Комплектация

  • Опорная стойка
  • Дисковые ножи (3 пары)
  • Роликовый стол (с двумя роликовыми валами и двумя направляющими упорами) для подачи рулона в станок с разматывателя или листа.
