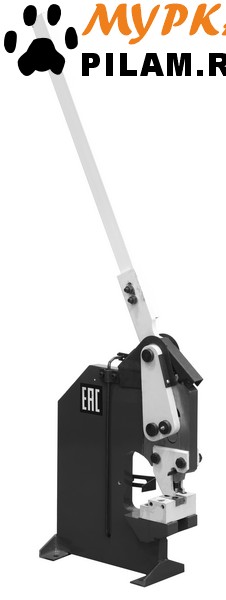

Станок вырубной ручной STX HP-20
STX DR-20 Данная модель арматурогиба отлично проявит себя на строительных площадках или в цеху изготовления конструкций из металла. STX DR-20 – мобильный, компактный и легкий станок с ручным управлением. Технические характеристики, такие как надежная фиксация заготовок и ограничение глубины их подачи, позволяет производить точную гибку и обеспечивает высокий уровень повторяемости. Особенности: • Высокая мобильность, благодаря малому весу и компактной конструкции, позволяет использовать станок на производствах, где необходима частая смена места работы (строительные площадки, цеха сборки металлоконструкций). • Отличная производительность и возможность обрабатывать арматуру и стальные прутья диаметром до 20 мм. • Прочная и надежная стальная конструкция увеличивает срок службы устройства. • Возможность крепления на любой верстак.
Описание
Мощный, компактный станок для пробивки круглых отверстий в листовом металле до 5 мм с глубиной хода 160 мм. Станок оснащён упором фиксации подачи заготовки в зев станины. Двойная рукоять рычага в собранном состоянии имеет длину 1670 мм, с установкой одной части длина равна 850 мм. Конструкцией и оснасткой станок STX HP-20 аналогичен c узлом многофункциональных ножниц STX PBS-9. В стандартной комплектации оснастка для пробивки отверстий - Ø 16 мм.
|
Технические характеристики
|
HP-20
|
| Максимальная толщина металла (перфорирование) сталь σв ≤400МПа, мм |
5 |
| Диаметр перфорирования матрица/пуансон (в стандартной комплектации), мм |
Ø 16 |
| Глубина захода, мм |
160 |
| Габариты станка/упаковки, мм |
550х340х180 / 520х230х920 |
| Масса нетто/брутто, кг |
74/80 |
| Максимально допустимые толщины |
|
|
|
|
| Толщина листа |
0,5-1,5 мм |
1,5-2,5 мм |
2,5-3,5 мм |
3,5-5,0 мм |
| Материал |
|
|
|
|
| Алюминий |
Ø2,5-20 |
Ø3,0-20 |
Ø5,0-20 |
Ø8,0-20 |
| Медь |
Ø3,0-30 |
Ø5,0-20 |
Ø6,0-20 |
Ø8,0-20 |
| Углеродистая сталь A3 |
Ø6,0-30 |
Ø8,0-18 |
Ø10-17 |
---- |
Марка: A3 (Страна: Китай) – аналоги:
- 16Д - сталь конструкционная для сварных конструкций
- 18кп - сталь конструкционная углеродистая качественная
- Ст3кп – сталь конструкционная углеродистая обыкновенного качества (сталь 3)
*При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с углеродистой и низкоуглеродистой сталью.
Особенности:
- Многофункциональные ножницы для резки листовой, полосовой, профильной, угловой стали и тавровых балок
- Прочный прижим, регулируемый по высоте
- Высококачественные режущие ножи
- Прочная стальная конструкция
- Мобильный станок, возможно использовать на строительной площадке, не требует подключения к электросети
- Функция перфорирования и резки
- Круглые штампы
