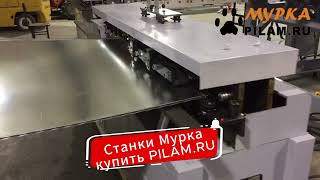

Фальцепрокатный станок SGR TDF для производства TDF фланца

Описание

Станок с автоматической подачей и запрессовкой уголков на фланце TDF

Станок предназначен для автоматической вставки и запресовки уголков прямоугольных воздуховодов с интегрированными фланцами типа TDC/TDF.

Скорость вставки и запресовки 3 секунды на 1 уголок.

В настоящее время TDF фланец зарекомендовал себя как более эффективная технология соединения воздуховодов вместо шино-рейки. Он служит для формирования различных типов фланцев для HVAC промышленности: в производстве прямоугольных и круглых воздуховодов, дымовых труб, желобов и т.д.

Данный станок является альтернативным способом применению шинорейки для формирования стыковки прямоугольных воздуховодов.

Технические характеристики

Название	TDF фланец
Скорость профилирования, м/мин	1,35
Высота профиля TDF, мм	30
Ребра жесткости	есть
Число пар профилирующих роликов	2х14
Толщина металла, мм	0,5-1,2
Мощность, кВт	Толщина металла, мм
Габариты, ДхШхВ мм	3300х1000х1430
Вес, кг	950

Технология использования шинорейки:

1. Нанести ребра жесткости

2. Прокатать питсбургский замок и ответную часть

3. Согнуть короб на листогибе

4. Купить либо изготовить профиль шинорейки из толстого металла

5. Порезать его в размер на маятниковой пиле

6. Закрепить профиль на фланце саморезами либо дорогостоящим пуклевочным инструментом

с применением вставных уголков из толстого металла.

Преимущества использования технологии TDF фланца:

1. Cделать вырезы на листе заготовки в местах предполагаемых гибов

2. Прокатать питсбургский замок и ответную часть на фальцепрокатеLC 12DR

3. Сформировать фланец на фальцепрокатном станкеTDF

4. Согнуть короб на листогибеTDF

5. Вставить уголки для соединения (для автоматизации процесса установки уголков есть специальный станок с автоматической подачей уголков и запрессовкой – CornerFixing

6. Данный станок так же позволяет изготовить профиль клипсы, который можно применять для крепления фланцевого соединения

Станок позволит экономить на приобретении профиля шинорейки, а так же времени его установки.

Данная технология применяется на автоматических линиях по производству прямоугольных воздуховодов.

tdf фланец tdf flange #tdf_фланец #tdf_flange

фальцепрокатный станок купить buy folding machine #фальцепрокатный_станок_купить #buy_folding_machine

фальцепрокатный станок для вентиляции folding machine for ventilation #фальцепрокатный_станок_для_вентиляции #folding_machine_for_ventilation

фальцепрокатный станок цена folding machine price #фальцепрокатный_станок_цена #folding_machine_price

№	Наименование места	Длина, м	Ширина, м	Высота, м	Масса, кг	Объем, м³
				∑:	950	4.72
1	Фальцепрокатный станок SGR TDF для производства TDF фланца	3.300	1.000	1.430	950	4.718999999999999
Срок поставки: 30-120 рабочих дней (г. Одинцово)
