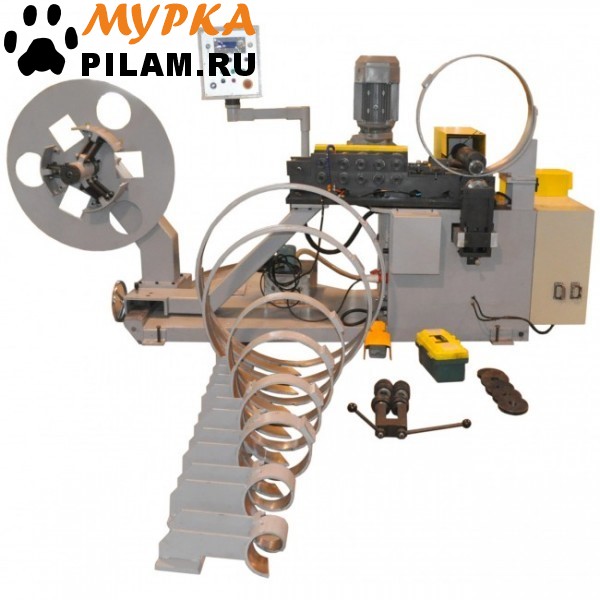

Универсальный спирально - навивной станок SGR SBTF-1500 K

Станок спирально - навивной SBTF-1500 —предназначен для производства прямых участков спирально-навивных воздуховодов. Широко применяется в производстве и сборке систем вентиляции, воздушного отопления и воздухоочистки.

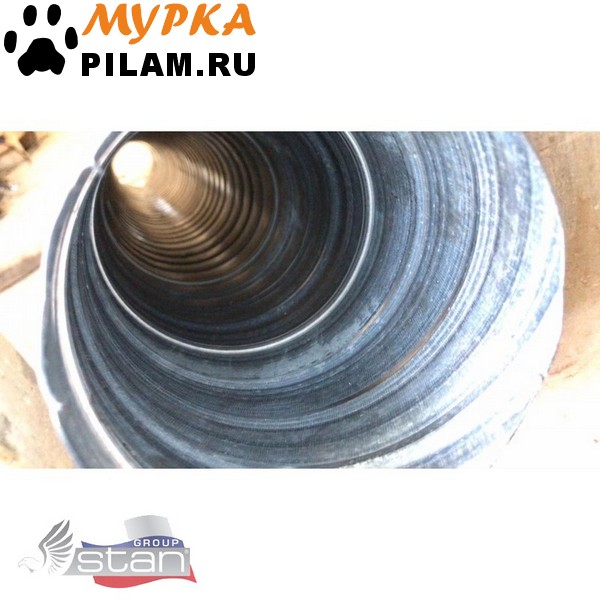

Получаемые спирально-навивные трубы используются для прямых участков навивных воздуховодов, при монтаже систем вентиляции, воздушного отопления, аспирации, и труб ППУ.

- С помощью разматывателя штрипс шириной 137 мм затягивается и подается в блок формирования «замка» (прокатный стан), где происходит выпрямления металлической ленты (штрипса), непосредственно изготовление «замка» на прокатных роликах,

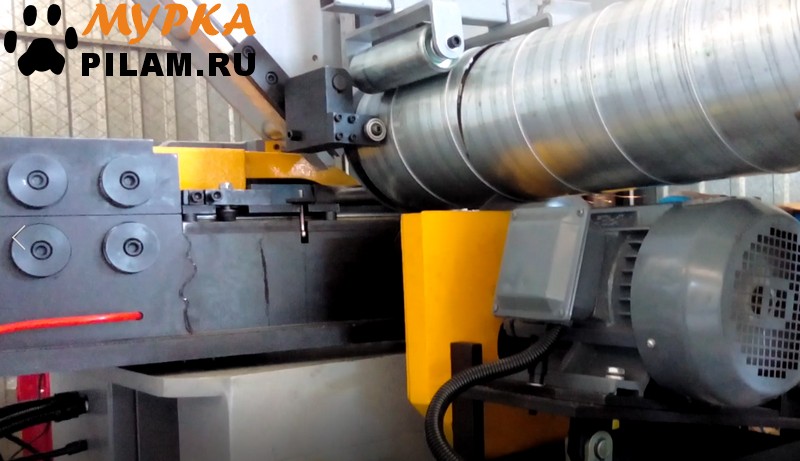

-далее идет процесс навивки трубы при помощи формирующих роликов с герметичным закрытием «замка» спирально-навивного воздуховода и резка готовой спирально-навивной трубы в нужный размер (процесс отрезки производится фрезой, это позволяет получить ровный край трубы, без заусенцев и не острый, что обеспечивает безопасную эксплуатацию). Готовый воздуховод попадает на приемный стол длиной 3 м.

Управление линией осуществляется от системы ЧПУ. Автоматизация работы линии позволяет добиться высокой производительности производства спирально-навивных воздуховодов (от 20 000 м/мес).

Универсальный спирально - навивной станок SGR SBTF-1500 K —работает как на гибких, так и на жестких кольцах.

Станок предназначен для производства прямых участков спирально-навивных воздуховодов. Широко применяется в производстве и сборке систем вентиляции, воздушного отопления и воздухоочистки. Производительность – до 30 000 м2/ в мес.

Получаемые спирально-навивные трубы используются для прямых участков навивных воздуховодов, при монтаже систем вентиляции, воздушного отопления, аспирации, и труб ППУ.

Технические характеристики	Станок спирально - навивной SBTF-1500K
Диаметр трубы, мм	80-1500
Длина трубы, мм	100-9000
Толщина, мм	Оцинкованная сталь- 0,4-1,2 Нержавеющая сталь- 0,4-0,8
Ширина ленты, мм	137
Скорость движения ленты, м/мин	До 38
Система управления	Автоматическое управления, русифицированные
Кол-во жестких колец в базовой комплектации	1 кольцо, D 250 мм
Мощность главного двигателя	5,5 кВт/380 В
Мощность привода отрезного устройства	4 кВт/380 В
Питание	380 В/50 Гц
Рабочее давление (компрессор не входит в комплект поставки станка)	0.5~0.7 Кпа
Толщина и диаметр, мм	0,4≥85 1,2≥250
Габариты, ДхШхВ мм	3400х2070х2720
Вес, кг	1708

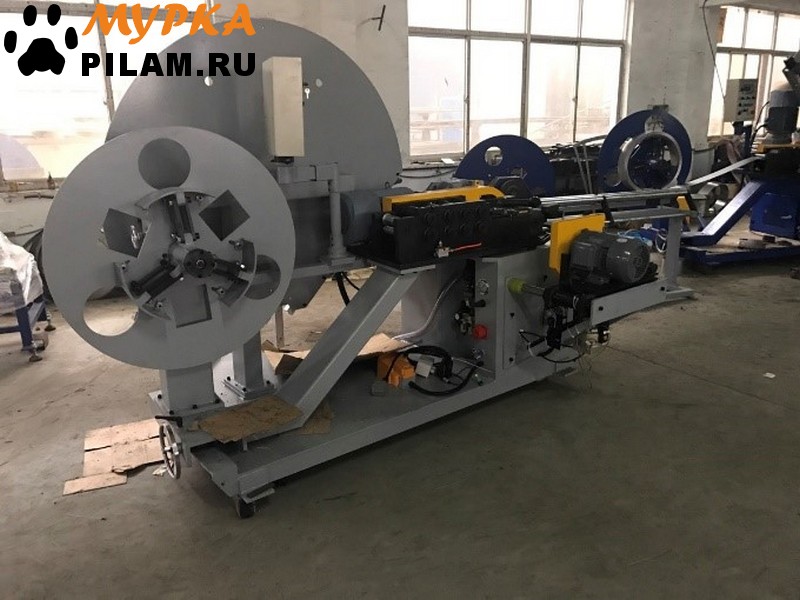

1. Декойлер - поворотный держатель и разматыватель рулона металлической ленты шириной 137 мм;

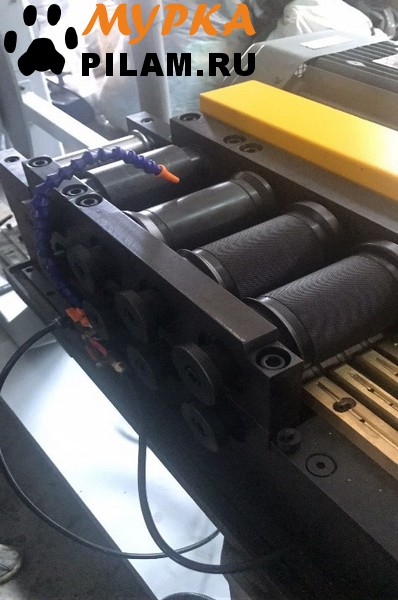

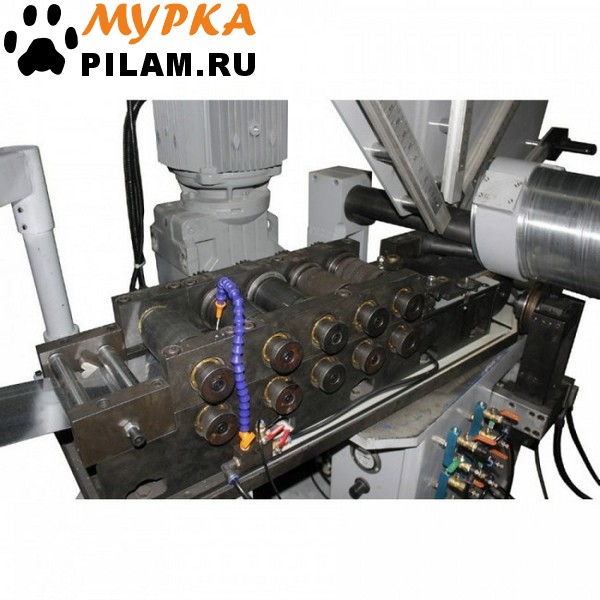

2. Прокатный стан для формирования замка на ленте. В конструкции прокатного стана предусмотрена возможность регулировки под неразмерный штрипс ±1мм;

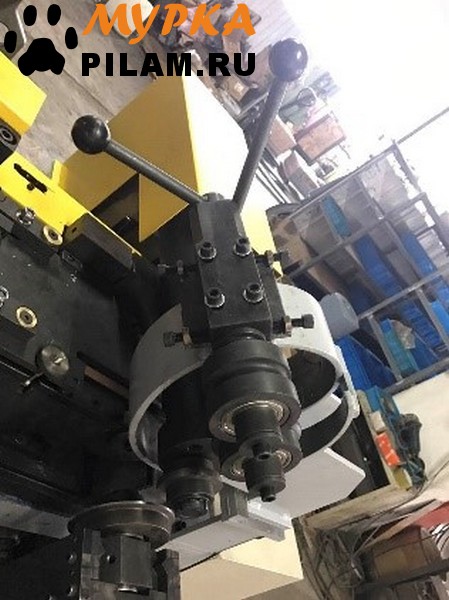

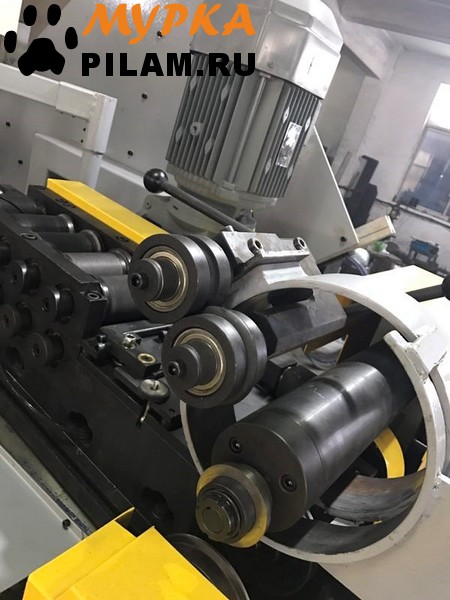

3. Закрывающие ролики, для герметичного закрытия сформированного «замка» с регулируемым пневмогидравлическим прижимом. Станок поставляется с комплектом сменных прижимных роликов для работы с различными толщинами заготовок.

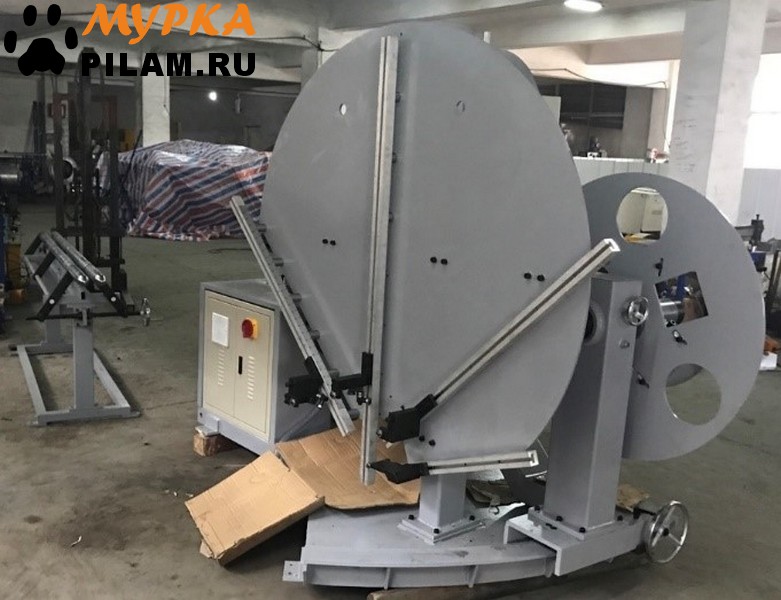

4. Веерный держатель гибких колец оснащенный системой линеек, упоров и направляющих, для настройки необходимого диаметра изготавливаемой трубы, диапазоне диаметров 80-1500мм. Опционально станок может быть укомплектован держателем жестких колец и набором жестких колец с фиксированным диаметром производимых труб в диапазоне диаметров 200-1500мм.

5. Отрезная система для отрезки готовой трубы в нужный размер: по выбору заказчика устанавливается абразивная дисковая пила c пневмоприводом или система с дисковым отрезным ножом для бесшумной и безотходной резки труб толщиной до 0.8мм диаметром от 200 до 1500мм. Данный вид резки позволяет получить ровный торец трубы без заусенцев, что обеспечивает дальнейшую безопасную эксплуатацию

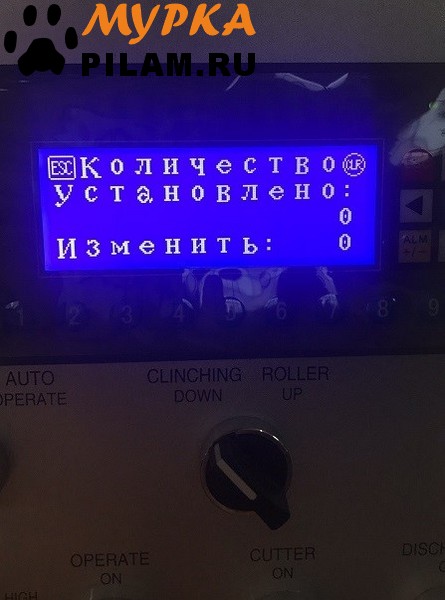

6. Система управления станком с ЧПУ (русифицированная).

7. Станок оборудован системой подачи СОЖ и комплектуется насосом и баком для СОЖ.

8. Приёмный роликовый стол. На приемном роликовом столе установлены мерная линейка с концевым электромагнитным датчиком, который позволяют с высокой точностью изготавливать спирально-навивные воздуховоды необходимой длины.

9. Устройство перехода с гибких на жесткие кольца

10. Профилирующие ролики изготовлены из высокопрочной инструментальной закаленной стали.

Комплектация спирально-навивного станка SBTF-1500K:

спирально навивной станок spiral winding machine #спирально_навивной_станок #spiral_winding_machine

купить спирально навивной станок buy a spiral winding machine #купить_спирально_навивной_станок #buy_a_spiral_winding_machine

станки в астрахани machines in Astrakhan #станки_в_астрахани #machines_in_Astrakhan

№	Наименование места	Длина, м	Ширина, м	Высота, м	Масса, кг	Объем, м³
				∑:	0	19.14
1	Универсальный спирально - навивной станок SGR SBTF-1500 K	3.400	2.070	2.720		19.14336
Срок поставки: 3-60 рабочих дней (г. Москва)
