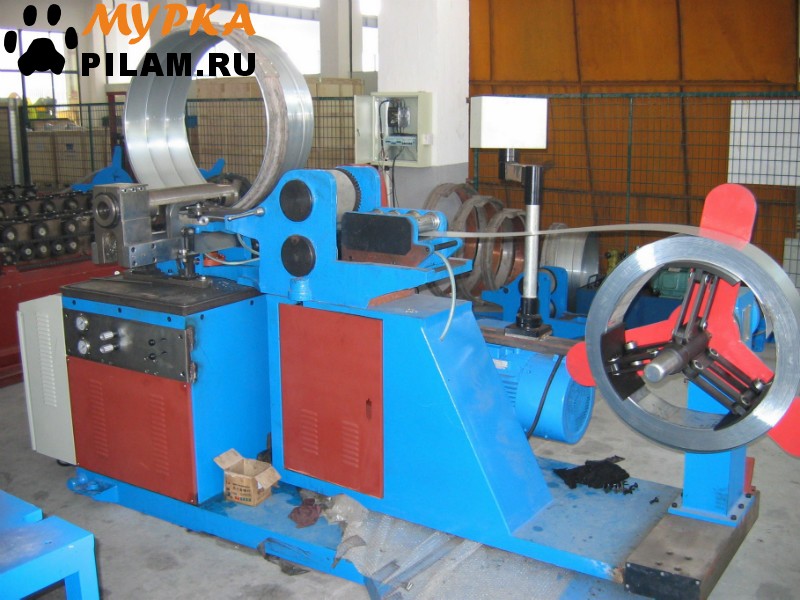

Спирально-навивной станок SGR SBTF-2020
Модель:SBTF-1500
Вес:2,000.00 кг
Размеры (Д x Ш x В):2.00 x 2.00 x 2.00 м
Станок спирально - навивной SBTF-1500 —предназначен для производства прямых участков спирально-навивных воздуховодов. Широко применяется в производстве и сборке систем вентиляции, воздушного отопления и воздухоочистки.

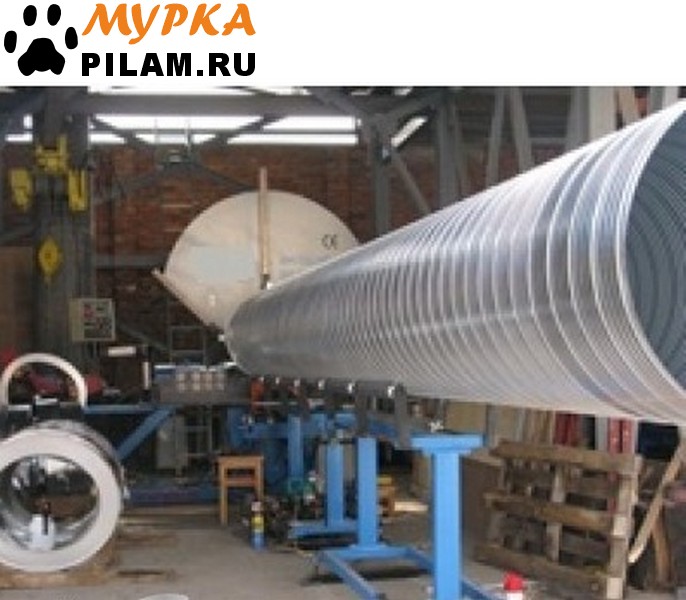

Получаемые спирально-навивные трубы используются для прямых участков навивных воздуховодов, при монтаже систем вентиляции, воздушного отопления, аспирации, и труб ППУ.
Технический процесс изготовления спирально-навивной трубы состоит из следующих этапов:
- С помощью разматывателя штрипс шириной 137 мм затягивается и подается в блок формирования «замка» (прокатный стан), где происходит выпрямления металлической ленты (штрипса), непосредственно изготовление «замка» на прокатных роликах,

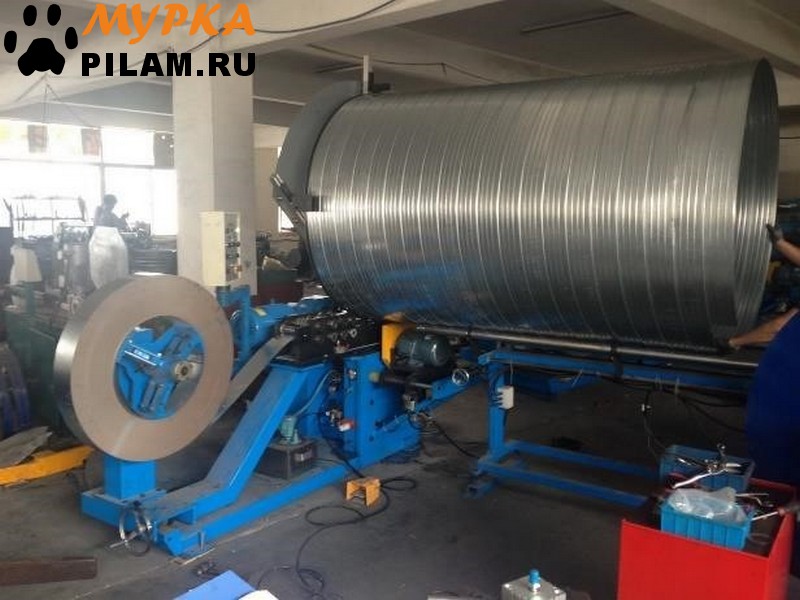

-далее идет процесс навивки трубы при помощи формирующих роликов с герметичным закрытием «замка» спирально-навивного воздуховода и резка готовой спирально-навивной трубы в нужный размер (процесс отрезки производится фрезой, это позволяет получить ровный край трубы, без заусенцев и не острый, что обеспечивает безопасную эксплуатацию). Готовый воздуховод попадает на приемный стол длиной 3 м.
Управление линией осуществляется от системы ЧПУ. Автоматизация работы линии позволяет добиться высокой производительности производства спирально-навивных воздуховодов (от 20 000 м/мес).
Описание
Спирально-навивной станок SBTF-2020 предназначен для работы с толщиной металла до 2,5 мм и возможностью изготовления воздуховодов диаметром до 2 м, что делает её более производительной, экономичной и функциональной.

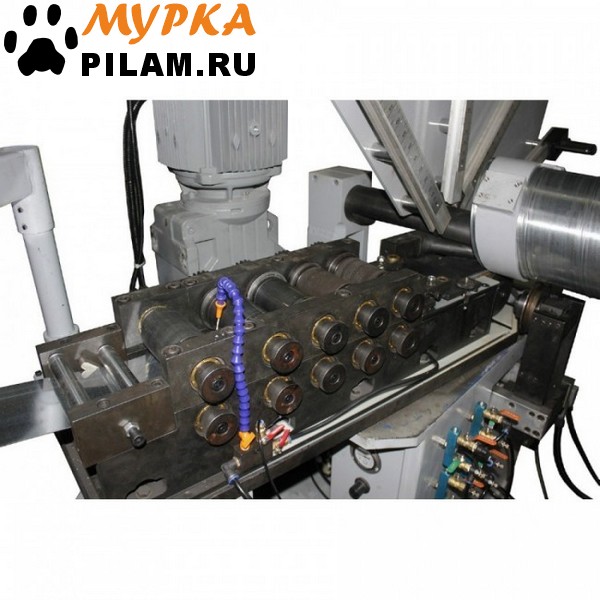

Для толщины до 2,5 мм – используется профилирующая установка на базе 12-ти основных + 2 юстировочных роликов, с более мощным приводом. В SBTF-2020 узел отрезки готовой трубы может быть укомплектован фрезой и плазменным резаком. Плазменный резак эффективно использовать при толщине более 1,2 мм.
По желанию заказчика станок может быть доукомплектован жесткими кольцами (опционально), но они предназначены только для работы с металлом до 1,2 мм и max D до 1500 мм.
Если диаметр трубы более 1500 мм, использовать жесткие кольца нецелесообразно, т.к. вес трубы очень большой, и достаточно использования полужестких колец, идущих в базовой комплектации.
Технические характеристики
| Наименование |
Станок спирально - навивной SBTF-2020 |
| Диаметр трубы, мм |
80-2500 |
| Толщина, мм |
Сталь- 0,4-2,0
Нержавеющая сталь- 0,4-1,2
Алюминий-0.4-2.0
|
| Ширина штрипсы, мм |
При толщине металла 0.4 - 1.0 - 137 мм, 1.1 - 1.3 - 140 мм, 1.3 - 2.0 – 150 мм |
| Скорость подачи, м/мин |
1-30 |
| Тип отрезного устройства |
2 вида: Фреза или плазменный резак |
| Система управления |
PLC - контроллер |
| Мощность главного привода, кВт |
11 |
| Мощность главного двигателя, В |
5,5 кВт/380 |
| Напряжение / частота, В/Гц |
380 / 50 |
| Габаритные размеры (без приемного стола) |
|
| Рабочее давление (компрессор не входит в комплект поставки станка) |
0.5~0.7 Кпа |
| Длина, мм |
3200
|
| Ширина, мм |
1950 |
| Высота, мм |
1900 |
| Вес, кг |
2500 |

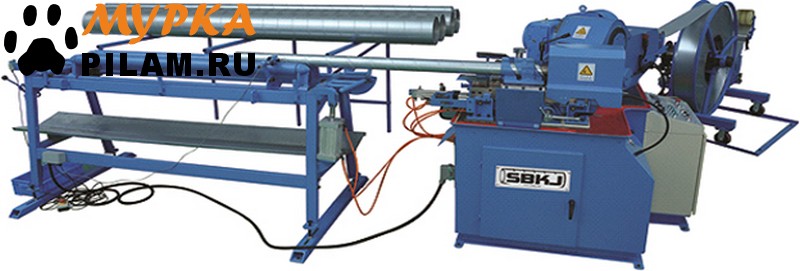

Технический процесс изготовления спирально-навивной трубы состоит из размотки рулонного листового материала, выпрямления листа, формирования «замка» на прокатных роликах, процесс навивки с герметичным закрытием «замка» витого воздуховода и отрезка в нужный размер.
Стандартная комплектация:
- Профелирующий стан с режущей оснасткой и формирующими роликами.

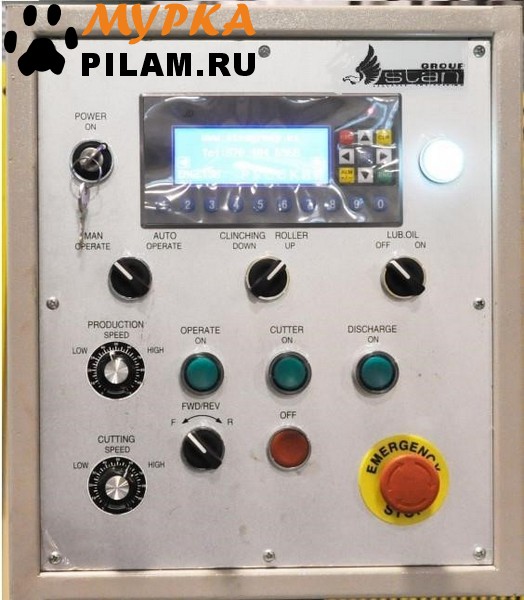

- Управление от ЧПУ . В комплект входит CAD/CAM программа. Высокая автоматизация работы линии позволяет добиться высокой производительности производства спирально-навивных воздуховодов.
- Полужесткие формирующие кольца. В комплект поставки входит набор формирующих колец Ø1000 – Ø2000 мм
- Отрезное устройство .Отрезка фрезой производится без заусенцев и получаемый край получается не острый, что обеспечивает безопасную эксплуатацию. Для резки толщины больше 1,2 мм в станке применяется устройство плазменной резки.
- Декойлер (Размотчик) .Вертикальный (макс.1 рулон). Грузоподъемность 1200 кг

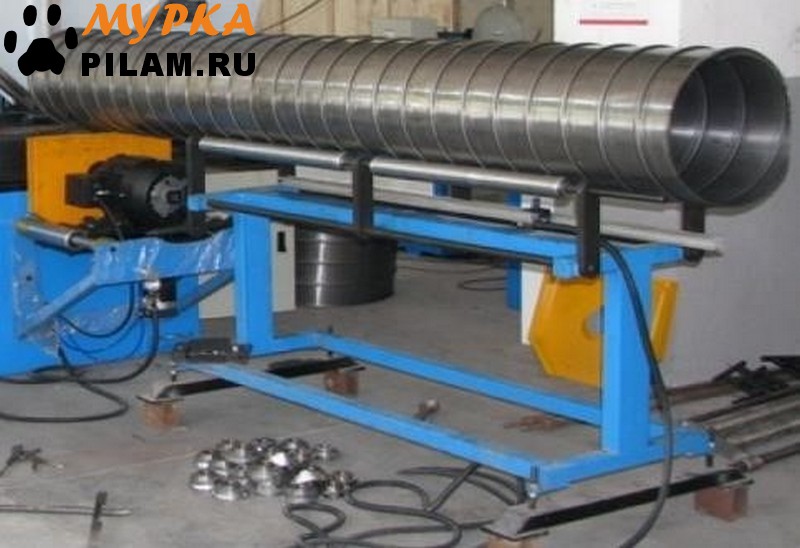

- Разгрузочный стол .Стол имеет ручную регулировку приемных роликов в зависимости от диаметра трубы.
Дополнительная комплектация:
- Дополнительный разгрузочный стол .Стол имеет ручную регулировку приемных роликов в зависимости от диаметра трубы и устройство сброса.
- Жеские кольца.Нужны для работы с диаметрами от 100 мм до 1500 мм.
станок для спирально навивных воздуховодов spiral duct machine #станок_для_спирально_навивных_воздуховодов #spiral_duct_machine
купить спирально навивной станок buy a spiral winding machine #купить_спирально_навивной_станок #buy_a_spiral_winding_machine
| № |
Наименование места |
Длина, м |
Ширина, м |
Высота, м |
Масса, кг |
Объем, м³ |
|
|
|
|
∑: |
0 |
11.86 |
| 1 |
Спирально-навивной станок SGR SBTF-2020 |
3.200 |
1.950 |
1.900 |
|
11.856 |
|
Срок поставки: 3-60 рабочих дней
(г. Красноярск)
|
|
