Автоматический ленточнопильный станок STX BS-460GBA

Автоматический ленточнопильный станок, предназначен для пиления труб максимальным диаметром 330 мм и прямоугольной профильной заготовки 460x250 мм под углом 90°.

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков).

В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».

Технические характеристики	STX BS-460GBA
Рабочая зона	90° 45° +60°
Максимальное сечение круглого профиля, мм	330 305 205
Максимальное сечение прямоугольного профиля, мм	460 х 250 305 х 250 205 х 250
Макс. единичный ход подающих гидравлических тисков	400 мм
Мин. единичный ход подающих гидравлических тисков	1 мм
Точность подачи заготовки	0.1/100 мм
Точность реза по длине отрезаемой заготовки	заявленная погрешность ±0,2 мм. на длину 1000 мм
Точность реза на отклонение по перпендикулярности	заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения
Макс. единичный ход подающих гидравлических тисков	500 мм
Скорость подачи заготовки	0-50 мм/c
Габариты ленты	34х1,1х3960 мм
Вращение пилы	От 0 до +60 градусов
Скорость резания	15-90 м/мин
Привод	зубчатый (червячная передача)
Рабочая высота стола	850 мм
Объём гидравлического бака	32 л
Объём бака СОЖ	18 л
Система смазки и охлаждения полотна	+
Индикатор натяжения полотна	+
Лампа дополнительного освещения	+
Мощность главного двигателя, кВт	1,5/2,2 кВт (3-х фазный), термозащита перегрузки двигателя
Общие габариты станка установленного в рабочее положение, (ШхГхВ) мм	6470x2260x1450
Габариты упаковки, ДхШхВ мм	2500х2300х1630
Размер упаковки стола подачи	упакован вместе со станком
Отдельный размер стола подачи	3000х460х850 мм
Масса станка нетто/брутто, кг	1520/1655
Гарантия	12 месяцев

Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.
Опускание и подъем рамы осуществляется за счет гидравлики автоматически.

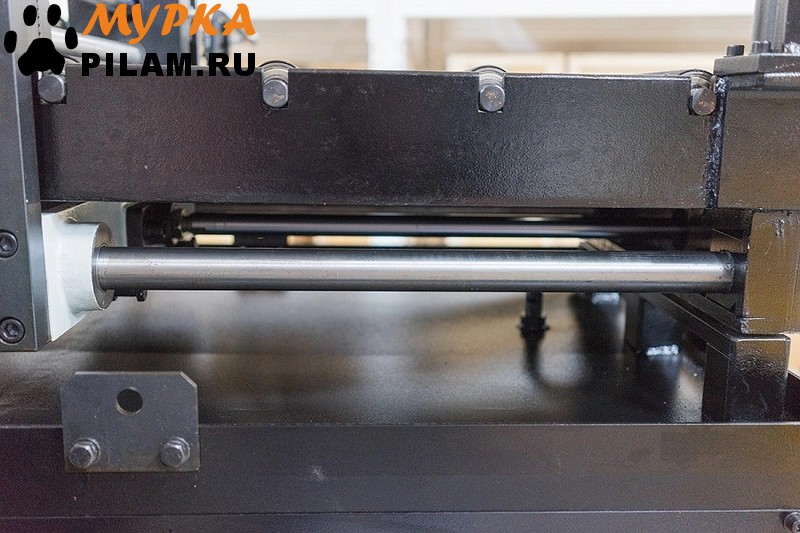

Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
Макс. единичный ход подающих гидравлических тисков – 500мм
Станок управляется трёхфазным двигателем.
Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 15-90 м/мин.

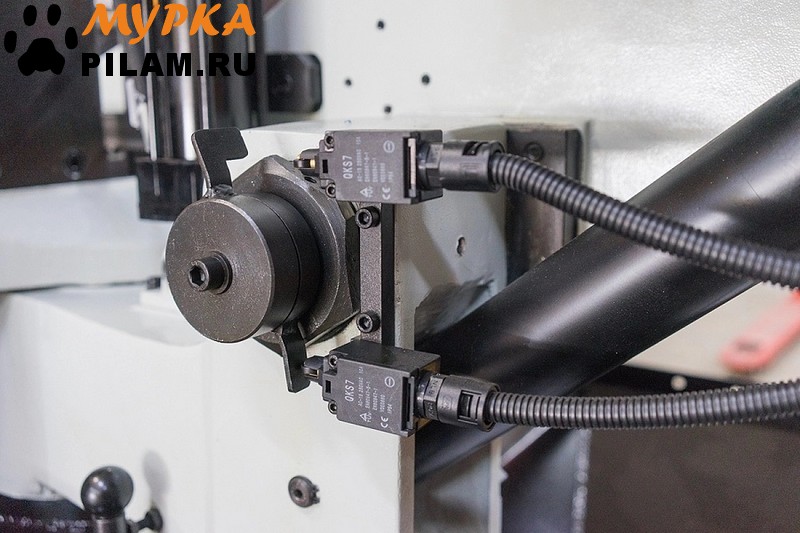

Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.

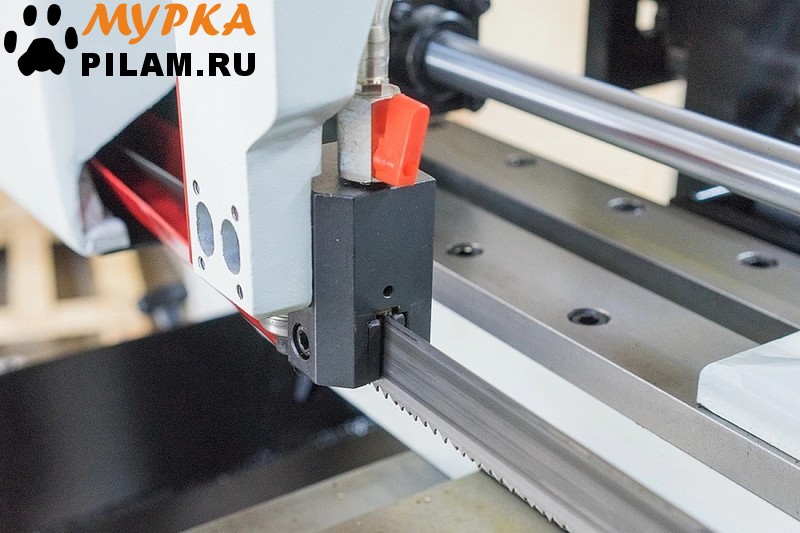

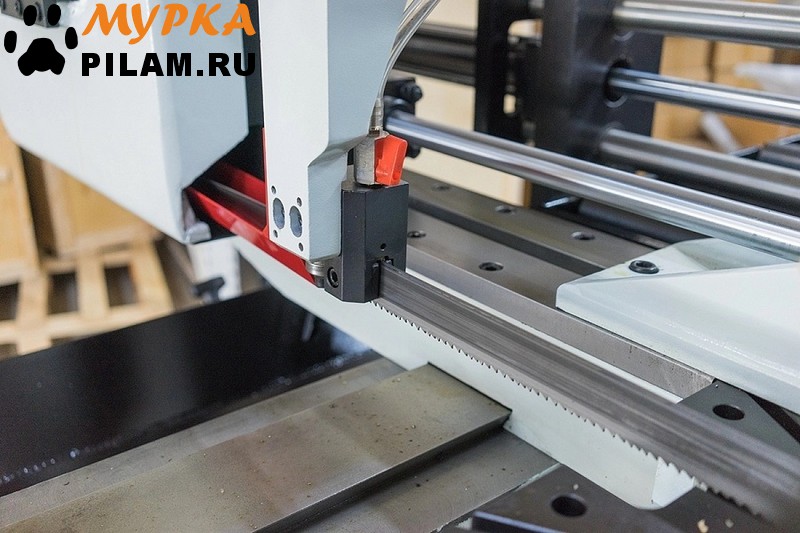

Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
Термозащита электродвигателя.
Высота от пола до основания тисков – 850мм.
Система смазки и охлаждения полотна
Гидравлическая система регулирования усилия резания.
Автоматическое подъём рамы при завершении резки.

Ленточнопильный станок
Ленточнопильное полотно, установленное на станке

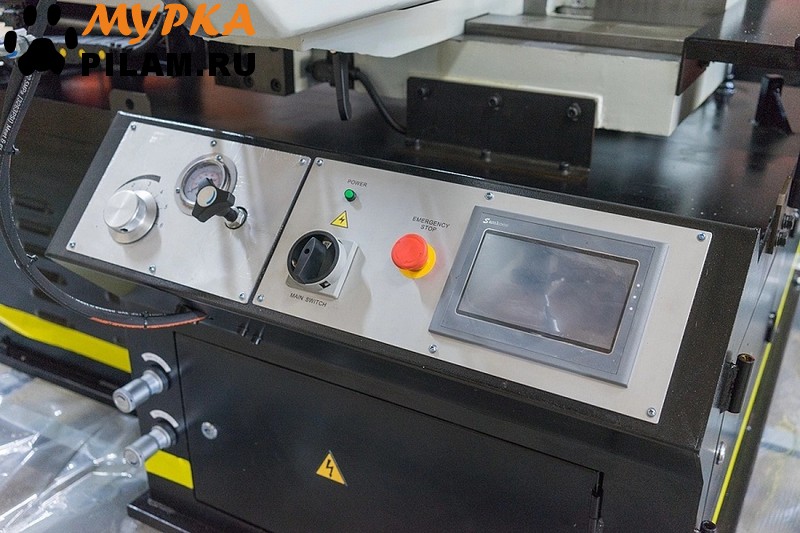

Сенсорный экран панели управления

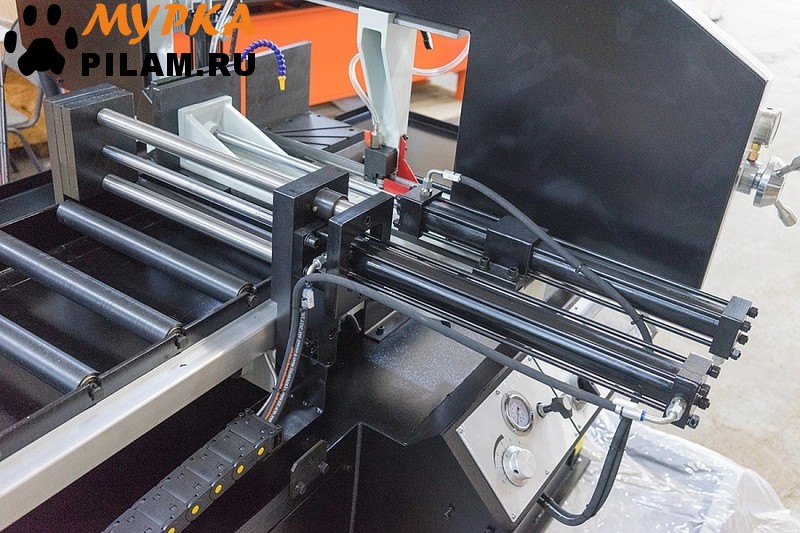

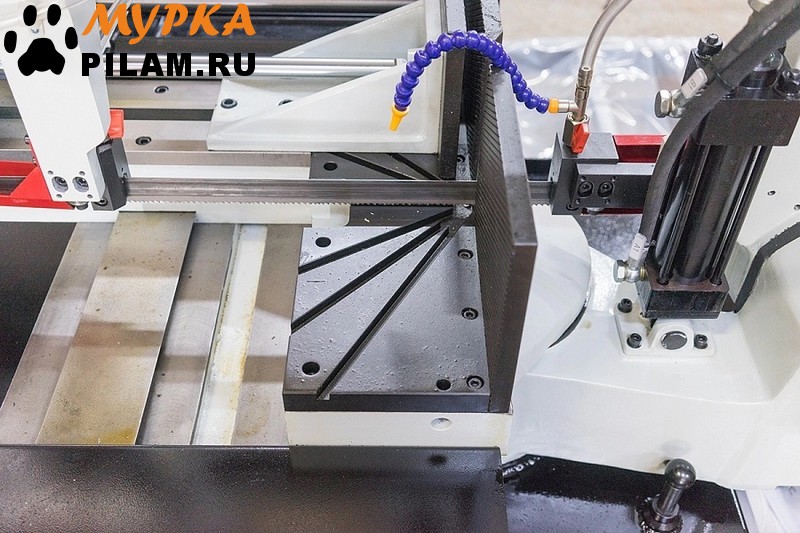

Гидравлические зажимные тиски (дополнительным гидравлическим прижимом для пакетной резки не комплектуется)

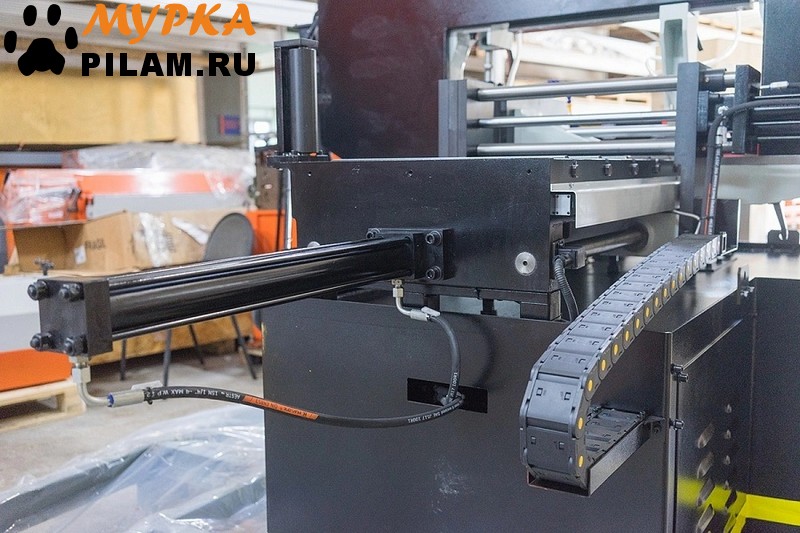

Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером

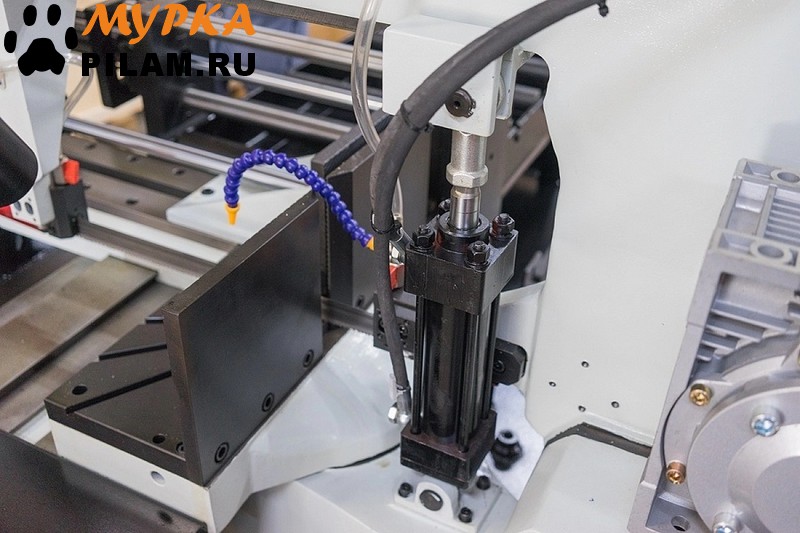

Гидроцилиндр подъёма пильной рамы
Регулировка подачи пильной рамы
Лампа дополнительного освещения
Механическое натяжение полотна

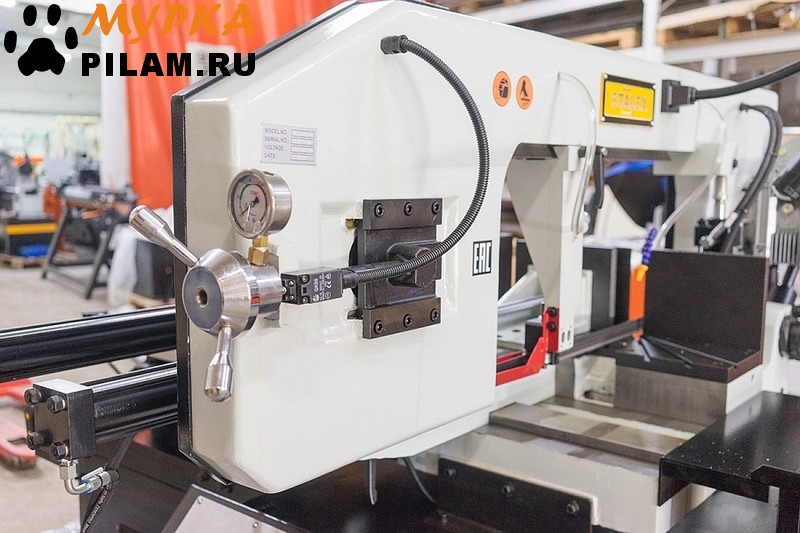

Индикатор натяжения полотна (тензометр)

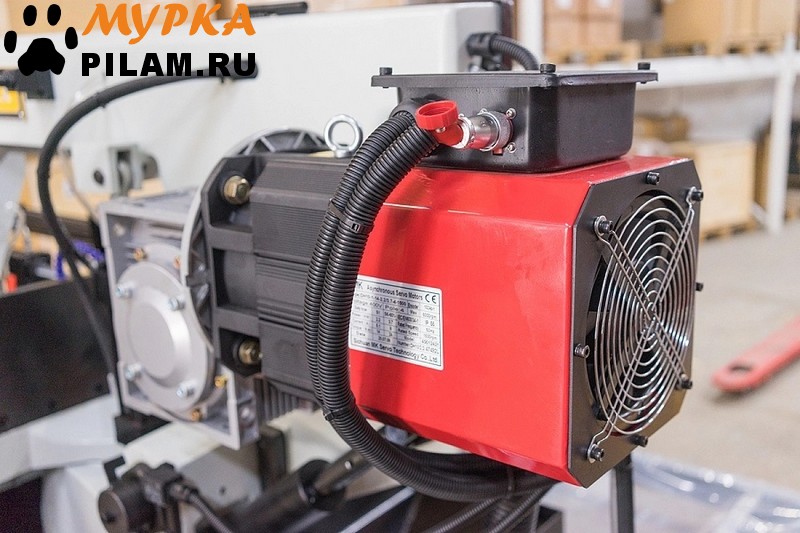

Серводвигатель для плавной регулировки скорость вращения полотна 15-90 м/мин

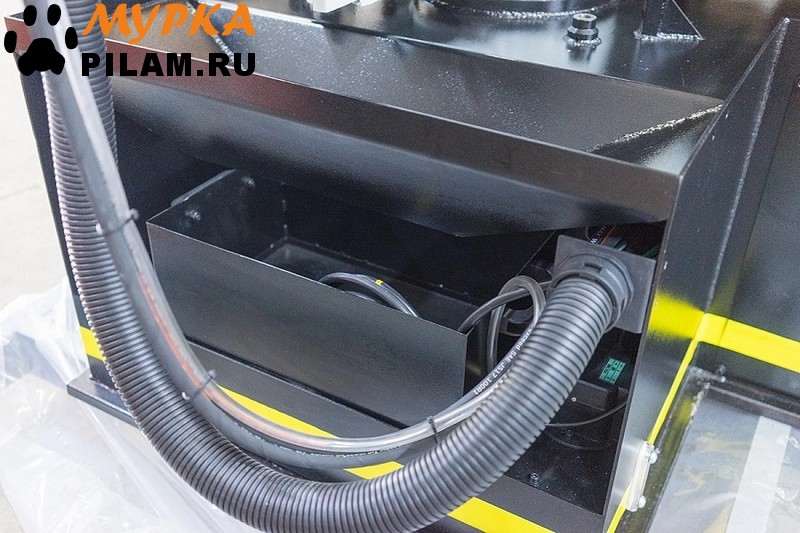

Система охлаждения режущего инструмента и заготовки
Трехметровый подающий платформа (рольганг) – 1шт
Трехметровая принимающая платформа (рольганг) – 1шт
Механическое ограждение (эффективная защита оператора)
