Автоматический ленточнопильный колонный станок STX H-320А
Описание
Модель H-530А является автоматическим ленточнопильным станком, колонного типа.
Автоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°.
Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова
Модель H-320А является автоматическим ленточнопильным станком, колонного типа. Автоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°.
Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза. Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
| Технические характеристики |
STX H-320А |
| Максимальное сечение круглого профиля, мм |
0-320 |
| Максимальное сечение прямоугольного профиля, мм |
320 x 320 |
| Прижим пакетной резки (гидравлический) |
+ |
| При установке прижима для пакетной резки – макс. высота рабочей зоны уменьшается в 2 раза |
| Пакетная резка |
260 х 130 мм |
| Длина конечной детали |
140 мм |
| *Объем гидравлического бака |
60 л, заливать 2/3 по уровню масла
*используется гидравлическое масло стандартного качества (веретёнка)
|
| Объем бака для охлаждающей жидкости |
90 л, заливать 2/3 по уровню СОЖ |
| Рабочая высота стола (от пола до основания тисков) |
666 мм |
| Габариты ленточного полотна |
34х1,1х4115 мм |
| Стандарт CE |
+ |
| Двигатель с регулируемой частотой вращения |
+ |
| Зубчатый привод |
+ |
| Мощность гидравлической станции |
0,75 кВт |
| Мощность системы СОЖ |
0,09 кВт |
| Вращение пилы |
90 градусов |
| Блоки позиционирования полотна (перпендикулярности) |
имеют направляющие подшипники и твердосплавные пластины |
| Автоматический подвод заготовок |
+ (функция подачи контролируется гидравлической системой)
|
| Тиски |
гидравлические |
| Скорость резания |
10-80 м/мин (инвентор) |
| Моторизированная дисковая щётка для удаления стружки |
+ |
| Двойной гидравлический клапан управления подачей вниз |
+ |
| Гидравлическое натяжение ленточнопильного полотна |
+ |
| Автоматический конвейер для сбора стружки |
+ |
| Мощность главного двигателя, кВт |
4 (380В, 50 Гц, 3-х фазный) |
| Габариты станка, ДхШхВ мм |
2250х2300х1550 |
| Размер упаковки и кол-во мест |
Размер упаковки совпадает с размером станка |
| Масса нетто/брутто, кг |
1650/1700 |
Преимущества станка H-320А:
- Произведён по стандартам СЕ
- Электрические компоненты - Siemens, Schneider, Meanwell и др.
- Мощный двигатель для эффективной резки - 4 кВт
- Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания
- Гидравлическое натяжение ленточнопильного полотна
- Прижим пакетной резки (гидравлический)
- Моторизированная дисковая щётка для удаления стружки
- Автоматический конвейер для сбора стружки
- Функция подачи заготовок контролируется гидравлической системой
Основные элементы cтанка H-320А:
- Функция подачи контролируется гидравлической системой. Размер подачи измеряется магнитной шкалой и контролируется PLC.
- Панель станка PLC (панель HMI + кнопочное управление). Управление и программирование режимов резания
- Подающий стол /тиски подачи

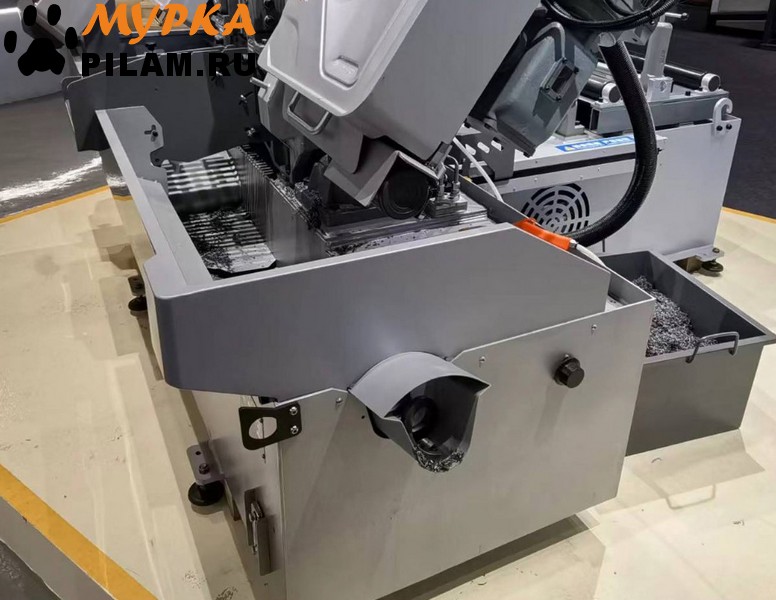

- Автоматический конвейер для сбора стружки
- Упаковка - стрейч-пленка + паллет. Размер упаковки совпадает с размером станка
