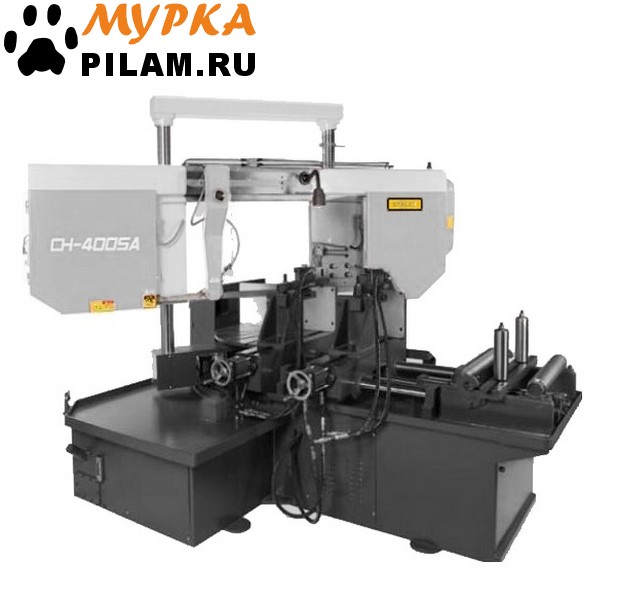

Автоматический ленточнопильный колонный станок STX CH-400SA



Описание


Модель H-530А является автоматическим ленточнопильным станком, колонного типа.

Автоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°.

Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза.

Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова

Модель CH-400SA является автоматическим ленточнопильным станком, колонного одностоечного типа. Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 400x400 мм под углом 90° (без опции «прижим для пакетной резки»).


Ленточнопильный станок с двухколонным замкнутым контуром и поворотным механизмом – позволяющий эффективно пилить крупногабаритные заготовки, за счёт высокой жёсткости станка.
Пильная рама, представляет собой стальную сварную конструкцию


На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск». Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.


Технические характеристики STX CH-400SA
Рабочая зона 90°                           45°
Максимальное сечение круглого профиля, мм     400                          350
Максимальное сечение прямоугольного профиля, мм      400 х 400                350х 400
Макс. единичный ход подающих гидравлических тисков

400 мм

Мин. единичный ход подающих гидравлических тисков 1 мм
Точность подачи заготовки 0.1/100 мм
Точность реза по длине отрезаемой заготовки заявленная погрешность ±0,2 мм. на длину 1000 мм
Точность реза на отклонение по перпендикулярности заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения
Габариты ленточного полотна

41х1,3х5590 мм

Рабочая высота стола (от пола до основания тисков)

735 мм

Объём гидравлического бака

30 л

заливать 2/3 по уровню масла

*используется гидравлическое масло стандартного качества (веретёнка)

Объём бака СОЖ

60 л

заливать 2/3 по уровню СОЖ

Вращение пилы

90°; 15°; 30°; 45° на угол кратный 1°

поворот рамы происходит от ЧПУ станка

Скорость резания 20-80 м/мин (инвентор)
Автоматический конвейер для сбора стружки +
Пистолет для смыва стружки +
Лампа дополнительного освещения +
Лоток для коротких заготовок по запросу
Индикатор натяжения полотна +
Суммарная мощность 5,59 кВт
Мощность системы СОЖ 90 Вт (0,09 кВт)
Мощность гидравлической станции 1,5 кВт
Мощность главного двигателя, кВт 4.0  (3-х фазный)
Общие габариты станка установленного в рабочее положение, (ШхГхВ) мм 2915x410x2100
Габариты упаковки, ДхШхВ мм 3270х2280х2250
Размер упаковки стола подачи упакован вместе со станком
Масса станка нетто/брутто, кг 2620/2800
Гарантия 12 месяцев


Преимущества станка CH-400SA:

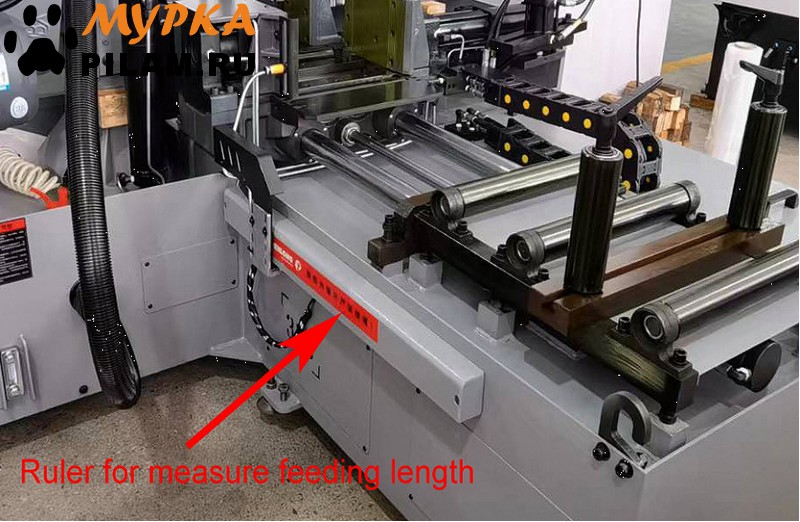

  • Линейка для измерения длины подачи (контролируется ПЛК (PLC)).
  • Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по направляющим валам гарантирующим точность подачи.
  • Направляющие валы
  • Подающие гидравлические тиски
  • Дисплей с сенсорным управлением

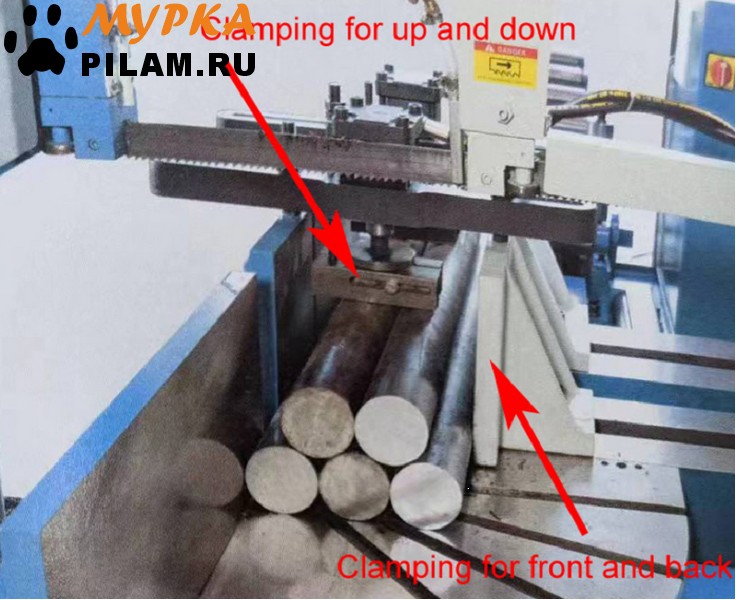

  • Гидравлические прижимы для пакетной резки (заказываются опционально)
  • Пистолет для смыва стружки (в стандартной комплектации)
  • Автоматический конвейер для сбора стружки (в стандартной комплектации)
Основные элементы cтанка CH-400SA:
  • Угол пиления заготовок 90°; 15°; 30°; 45°.
  • Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
  • Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
  • Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по направляющим валам гарантирующим точность подачи.
  • ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
  • Сенсорный дисплей управления.
  • Станок управляется трёхфазным двигателем.
  • Станок оснащён плавной регулировкой скорости вращения полотна 20-80 м/мин.
  • Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
  • Термозащита электродвигателя
  • Система смазки и охлаждения полотна
  • Тиски гидравлические с возможностью быстрого зажима заготовок
  • Макс. единичный ход подающих гидравлических тисков – 400мм
  • Механическое натяжение полотна
  • Шнековый конвейер для сбора стружки, приводимая в движение автоматически
  • Подсветка зоны резания
  • Автоматическое подъём рамы при завершении резки

В стандартную комплектацию входят:

  • Стандартное оснащение станка
  • Механическая щетка для чистки лезвий.
  • Лампа освещения рабочей зоны
  • Гидравлические тиски с автоматической подачей (без прижимов для пакетной резки – в стандартной комплектации)
  • Автоматический контроль рабочей высоты
  • Ленточнопильное полотно - установленное на станке
  • Набор инструментов
  • Инвертор
  • Управление с ЧПУ - NC control (Siemens)
  • Автоматический конвейер для стружки
  • Система охлаждения с пистолетом для смыва стружки
