Автоматический ленточнопильный колонный станок STX BS-5040

Модель BS-5040 является автоматическим ленточнопильным станком, колонного одностоечного типа. Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90° (без опции «прижим для пакетной резки»).

Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама. Пильная рама, представляет собой стальную сварную конструкцию.

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».

Технические характеристики	STX BS-5040
Рабочая зона	90°
Максимальное сечение круглого профиля, мм	300
Максимальное сечение прямоугольного профиля, мм	500 х 300
Макс. размер пиления заготовок методом пакетной резки	прямоугольник: 500 х 145 мм квадрат: 145 х 145 мм
Единичный ход подающих гидравлических тисков (длина подачи заготовок за один ход)	Макс. ход - 457 мм (автоматический прижим) Макс. ход - 500 мм (ручной режим) Мин. ход – 5 мм
Размеры ленточного полотна	34х1,1х4180 мм
Высота от пола до основания тисков	637 мм
Точность реза по длине отрезаемой заготовки	заявленная погрешность ±0,2 мм. на длину 1000 мм
Точность реза на отклонение по перпендикулярности	заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения
*Объём гидравлического бака	28 л, заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка)
Объём бака СОЖ	50 л заливать 2/3 по уровню СОЖ
Вращение пилы	пиление только под углом 90 градусов
Привод	клиноременная передача
Скорость резания	30, 50, 75, 90 м/мин
Максимальное гидравлическое давление	2.5 мПа
Мобильная стойка с роликом	+
Комплект гидравлических прижимов для пакетной резки	+
Мощность главного двигателя, кВт	3 (3-х фазный)

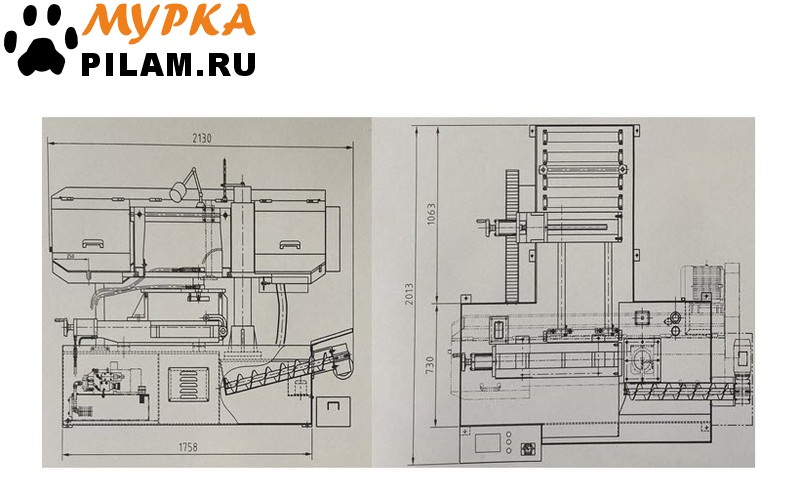

Габариты станка (ШхГхВ) мм	2130х2015х1565
Габариты упаковки, ДхШхВ мм	2260х2130х1780
Масса станка нетто/брутто, кг	1550/1720
Гарантия	12 месяцев

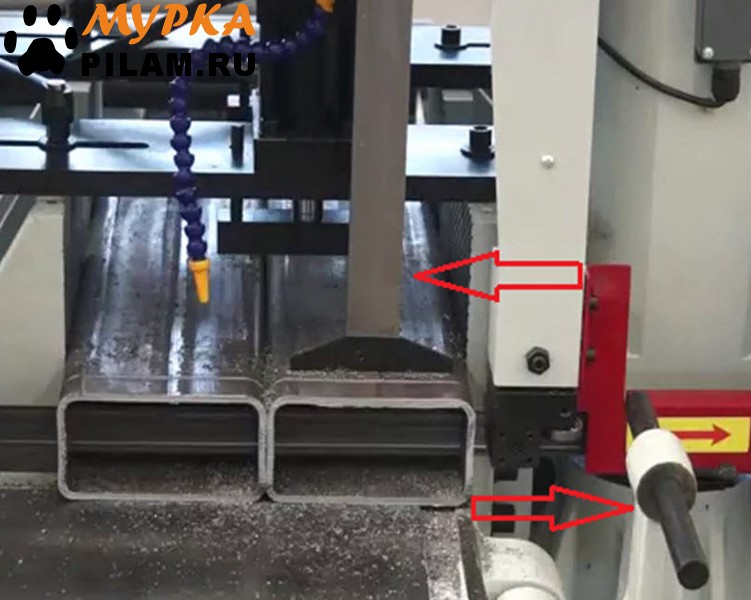

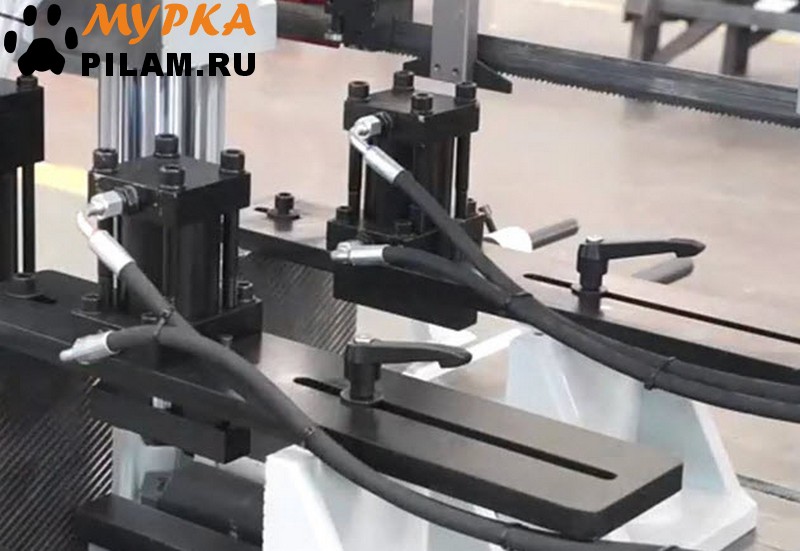

Гидравлические тиски + прижимы для пакетной резки
ЧПУ станка

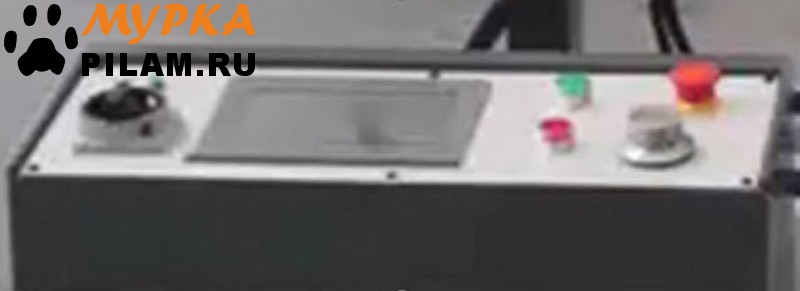

Пульт станка

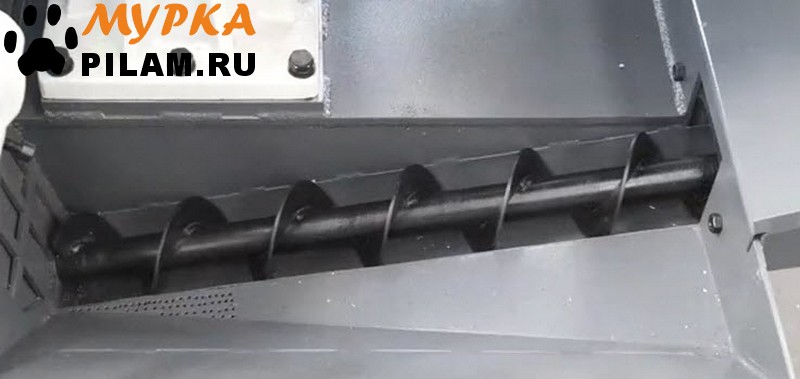

Шнековый конвейер в стандартной комплектации
Механическое натяжение полотна

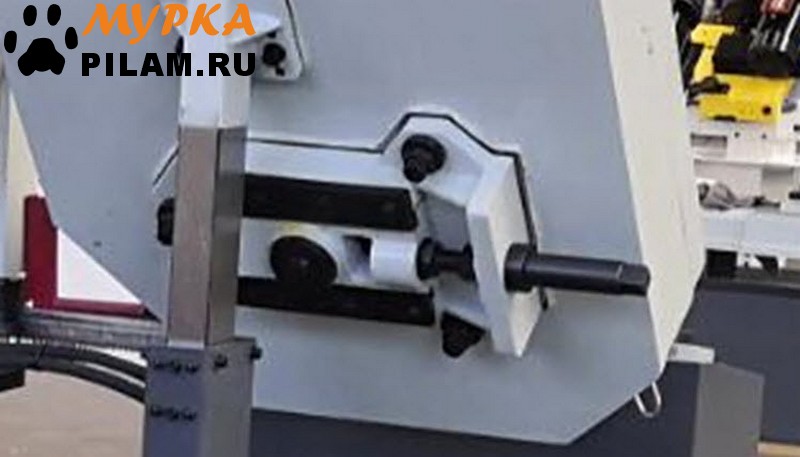

Рычаг регулировки натяжения полотна

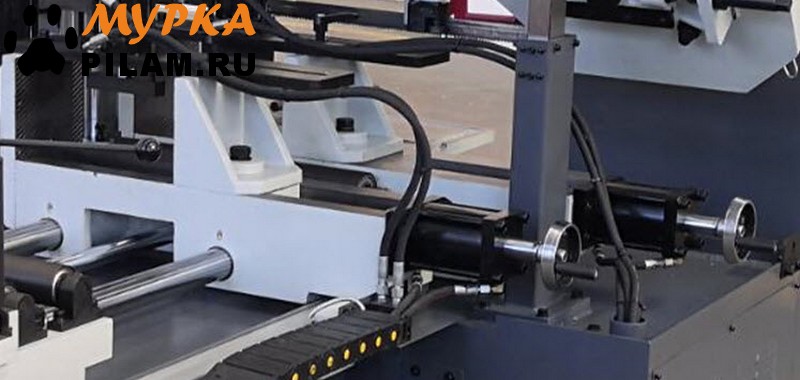

Гидравлические тиски стационарные (тиски фиксации заготовки в зоне резания) и гидравлические тиски подающие (тиски подачи заготовок в зону резки)

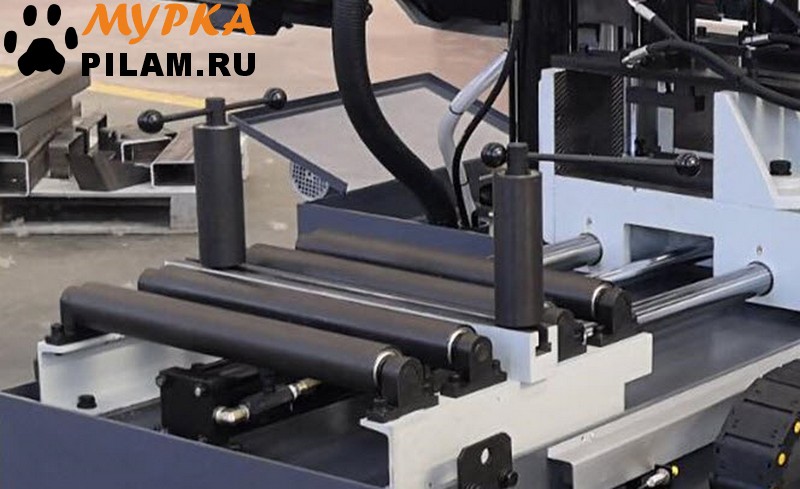

Подающий стол с регулируемыми вертикальными и горизонтальными роликами

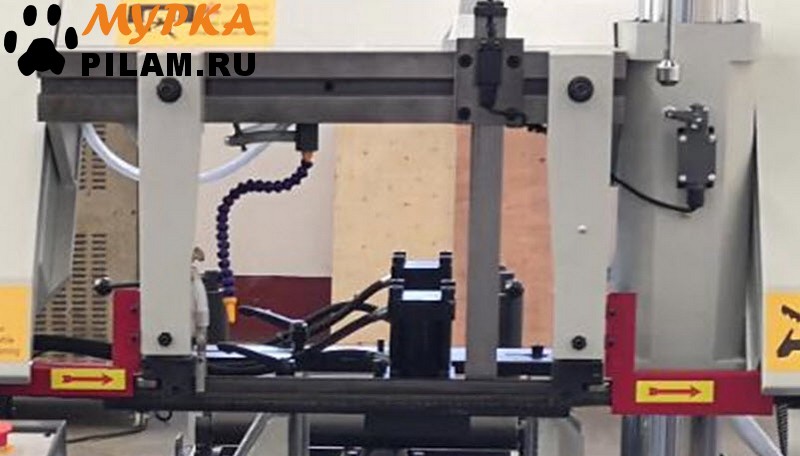

Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки
Механизм переключения режимов - скорости подвода рамы и скорости рабочего цикла.
Механический ограничитель подачи заготовок.

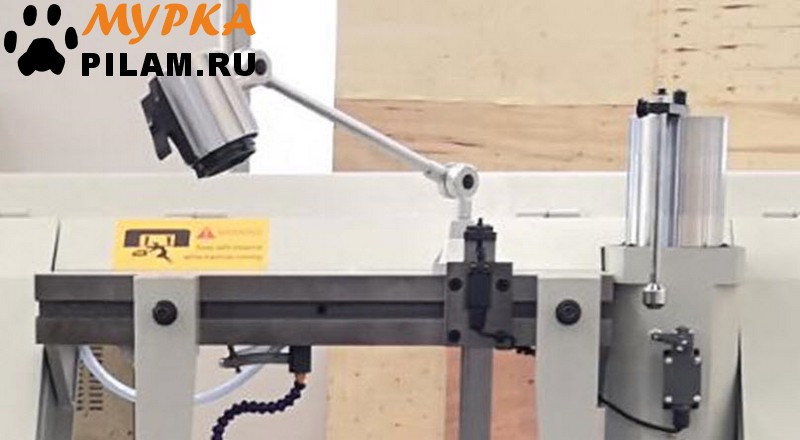

Лампа освещения
Концевик на опускание

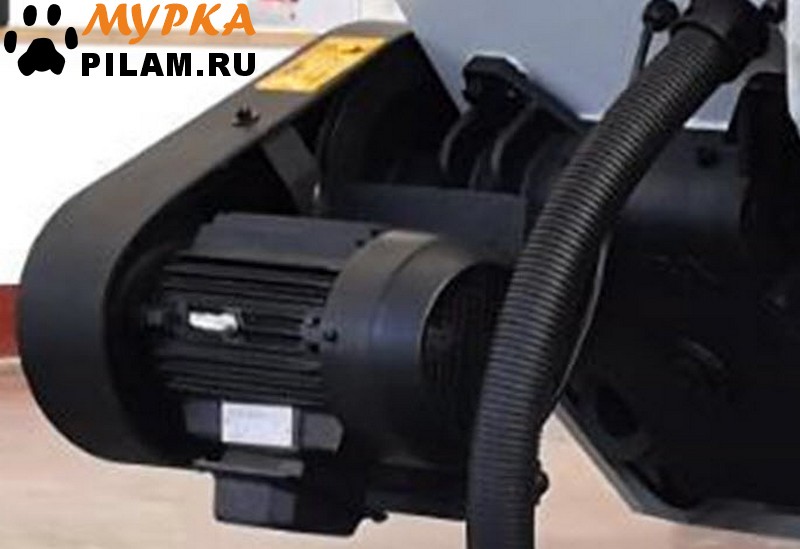

Клиноременная передача

Основные элементы cтанка BS-5040:

Автоматическая подача заготовок в зону резания.
Угол пиления заготовок 90°.
Макс. единичный ход подающих гидравлических тисков – 500мм.
Длина заготовки / подачи подвижных тисков – задаётся через ЧПУ станка
Тиски гидравлические с возможностью быстрого зажима заготовок.
Комплект гидравлических прижимов для пакетной резки.
Станок управляется трёхфазным двигателем.
Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.
Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.
4 скорости вращения полотна.
Подсветка зоны резания.
Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
Система быстрого подвода пильного полотна к заготовке
Автоматическое отключение при завершении резки

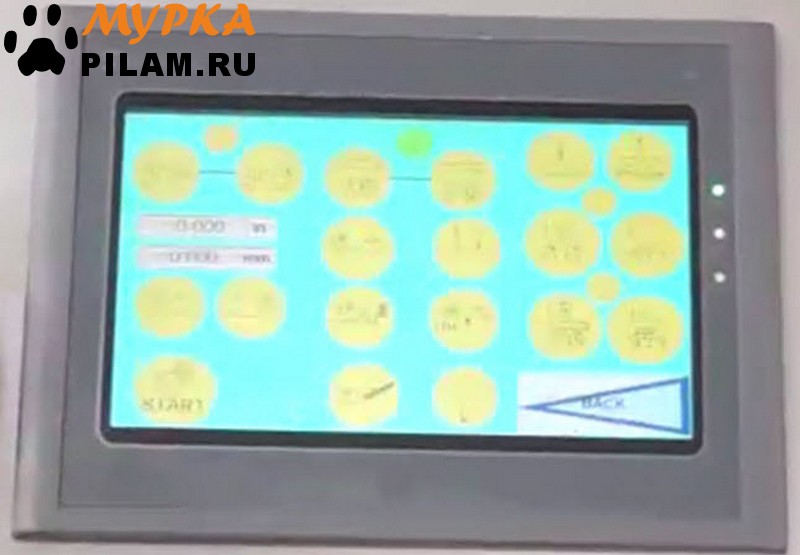

Сенсорный дисплей управления
Шнековый конвейер
