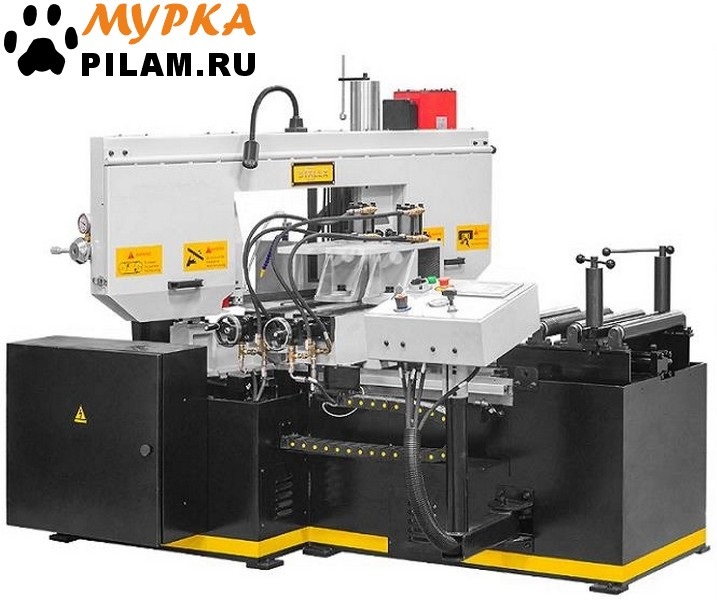

Автоматический ленточнопильный колонный станок STX BS-350GA
Описание
Модель H-530А является автоматическим ленточнопильным станком, колонного типа.
Автоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°.
Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова

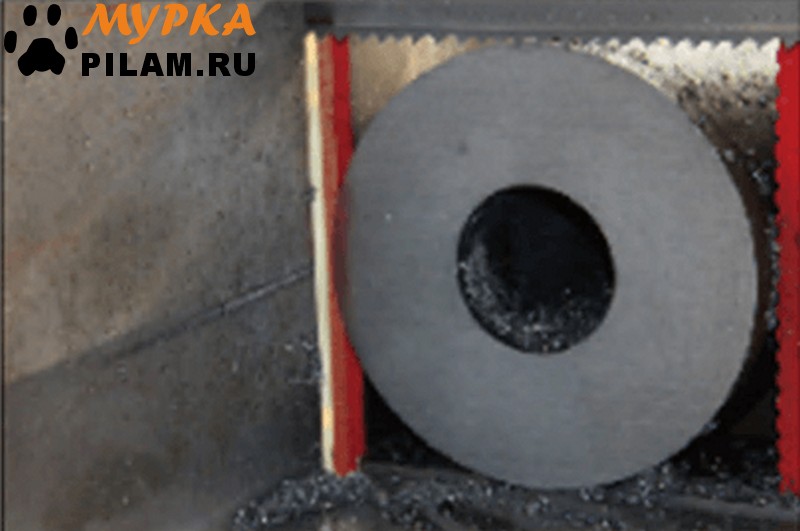

Модель BS-350GA является автоматическим ленточнопильным станком, колонного одностоечного типа. Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 315 мм и прямоугольной заготовки 500x350 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Одностоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны):
1. Колонна основная большего диаметра, по которой вертикально перемещается горизонтальная пильная рама.
2. Колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу. Пильная рама, представляет собой стальную сварную конструкцию
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
| Технические характеристики |
STX BS-350GA |
| Рабочая зона |
90° 45° |
| Максимальное сечение круглого профиля, мм |
350 330 |
| Максимальное сечение прямоугольного профиля, мм |
500х350 330х350 |
| |
Макс. размер пиления заготовок методом пакетной резки |
| |
500 х 160 330 х 160 |
| Вращение пилы |
90°; 15°; 30°; 45° на угол кратный 1°, поворот рамы происходит от ЧПУ станка |
| Привод |
зубчатый |
| Скорость подачи заготовки |
0-40 м/мин |
| Скорость резания |
0-60 м/мин |
| Макс. единичный ход подающих гидравлических тисков |
500 мм |
| Точность подачи заготовки |
0.1/100 мм |
| Точность реза по длине отрезаемой заготовки |
заявленная погрешность ±0,2 мм. на длину 1000 мм |
| Точность реза на отклонение по перпендикулярности |
заявленная погрешность 0,3 мм. на глубину реза - 100 мм сплошного сечения |
| Габариты ленточного полотна |
34х1,1х4180 мм |
| Рабочая высота стола |
820 мм |
| Объём гидравлического бака |
55 л |
| Объём бака СОЖ |
16 л |
| Автоматический конвейер для сбора стружки |
+ |
| Лампа дополнительного освещения |
+ |
| Индикатор натяжения |
+ |
| Гидравлические прижимы для пакетной резки-на стационарные и подающие тиски |
+ |
| Мощность системы СОЖ |
0,045 кВт |
| Мощность гидравлической станции |
0,75 кВт |
| Мощность главного двигателя, кВт |
3,0 (3-х фазный), servo-двигатель |
| Макс. рабочее пространство станка, ДхШхВ мм |
2700x2700x2100
все сопутствующие детали (рама/пульт) открыты по максимуму
|
| Общие габариты станка установленного в рабочее положение, ДхШхВ мм |
2230x2220x1700 |
| Габариты упаковки станка, ДхШхВ мм |
2230х2220х1700 |
| Габариты упаковки стола, ДхШхВ мм |
упакован вместе со станком |
| Масса станка, кг |
2700/2900 |
| Гарантия |
12 месяцев |
Преимущества станка BS-350GA:

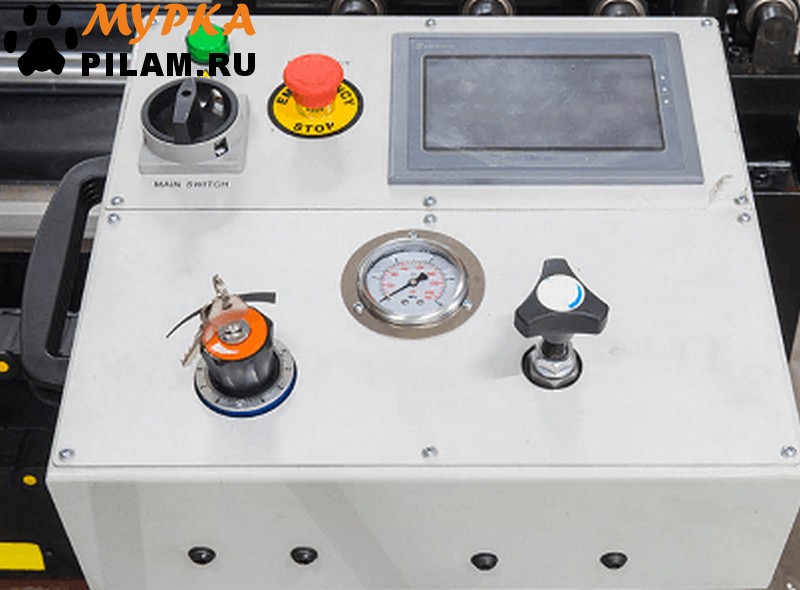

- Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере.
- Механическое натяжение полотна.
- Датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет.
- Индикатор натяжения полотна
- Предохранительные концевики на кожухе маховика.
- Тиски гидравлические с возможностью быстрого зажима заготовок

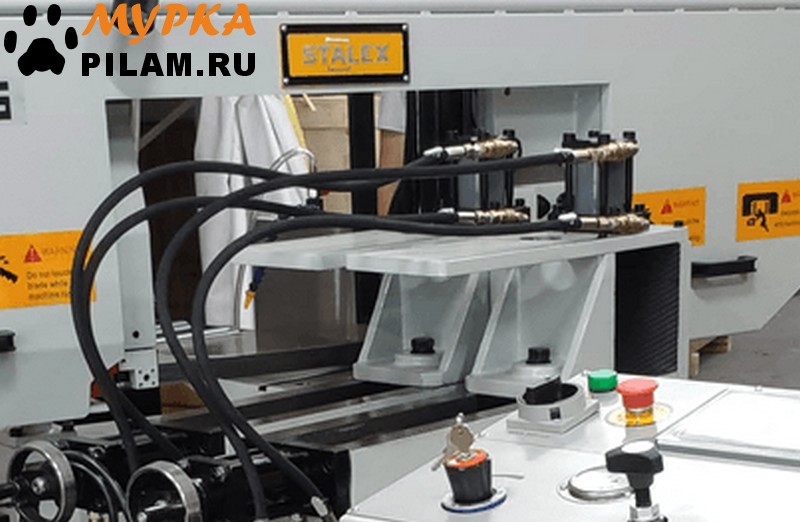

- Прижимы для пакетной резки – на стационарные и подающие тиски

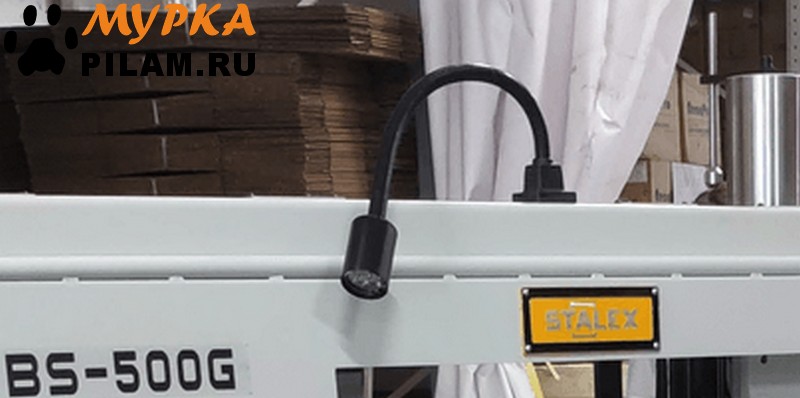

- Лампа дополнительного освещения

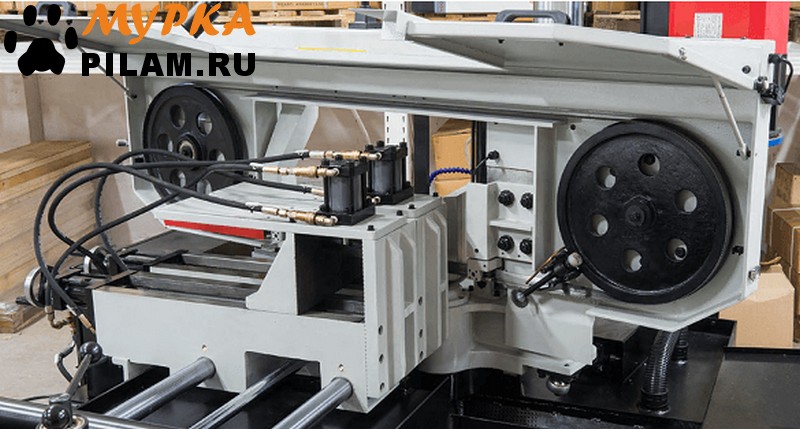

- Сторона подвода заготовки в зону резания и поднятый кожух рамы станка.

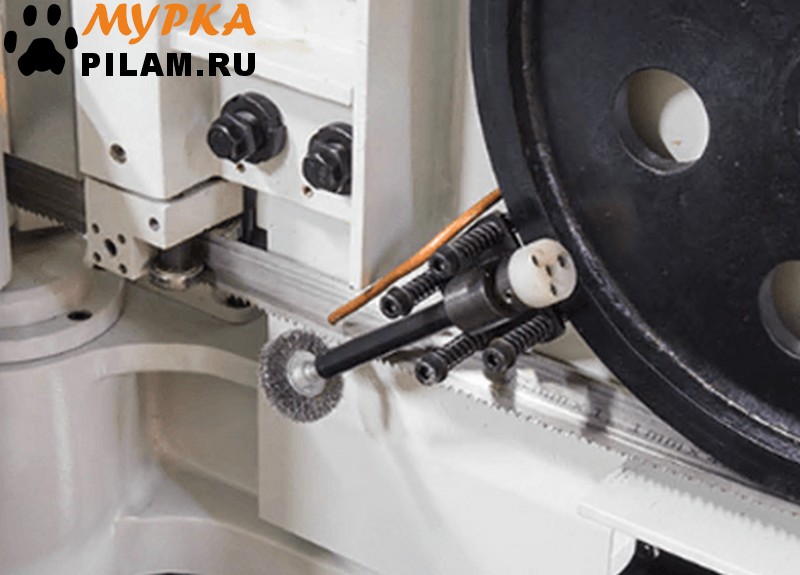

- Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива станка).
- Автоматический шнековый конвейер для сбора стружки
-
Поворотный механизм: 90°; 15°; 30°; 45° на угол кратный 1° ,поворот рамы происходит от ЧПУ станка.
-

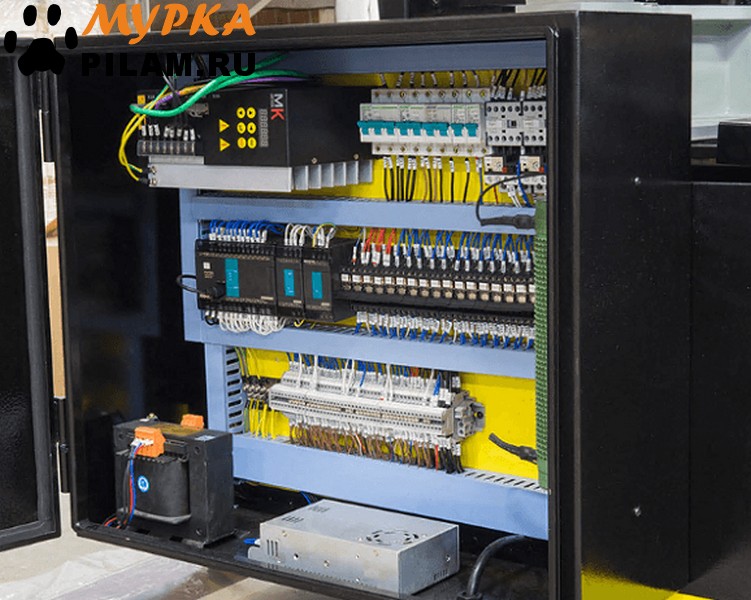

Электрошкаф
-

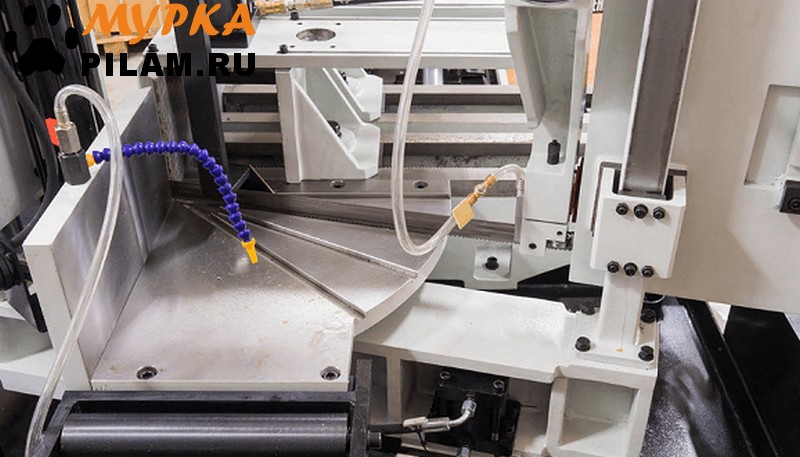

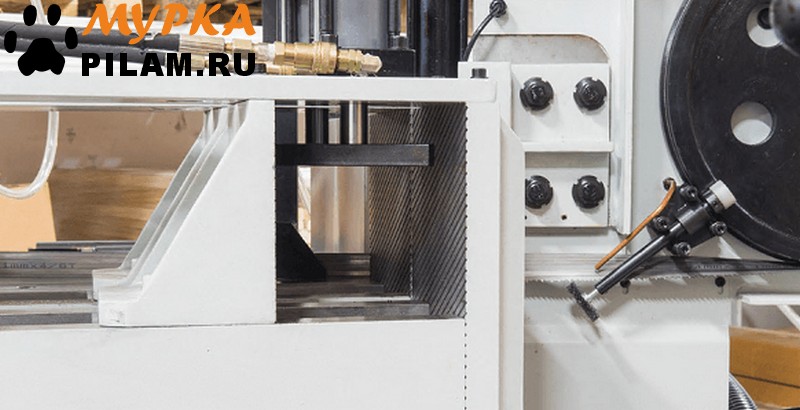

Основание тисков в зоне резания.
-

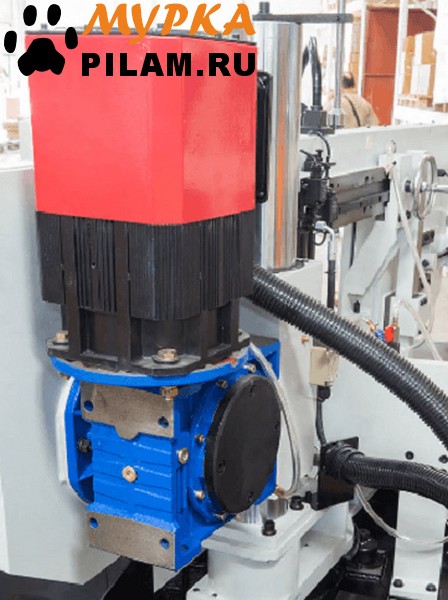

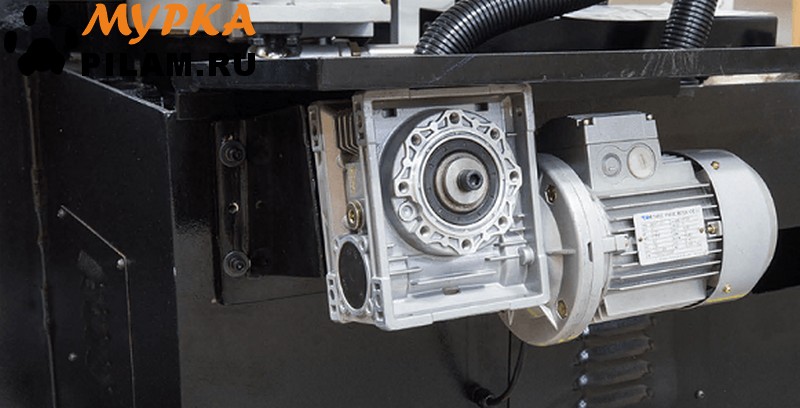

Зубчатый привод.
-

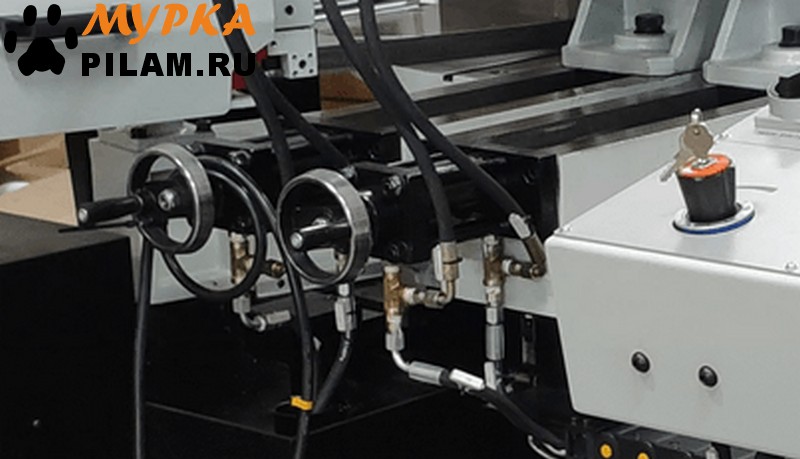

Механизмы движения для тисков подачи заготовки.
-

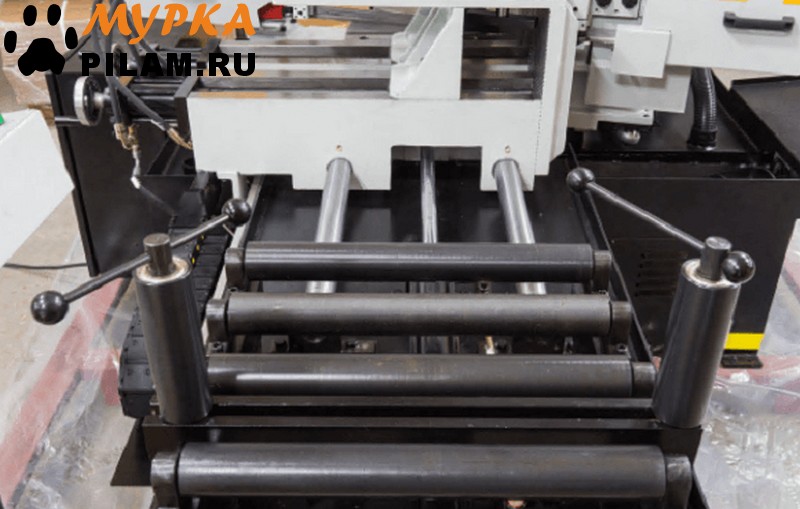

Стол подачи заготовки.
-

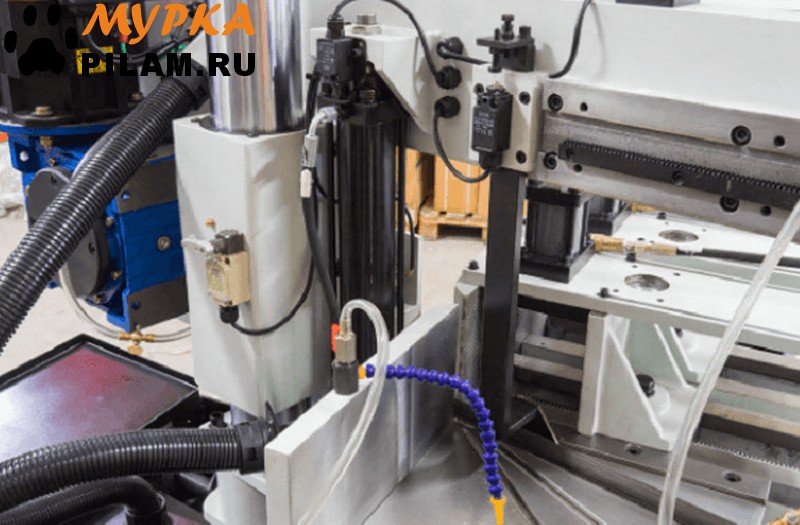

Датчики на подъём и опускание рамы.
Основные элементы cтанка BS-350GA:
- Угол пиления заготовок 90°; 15°; 30°; 45°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.

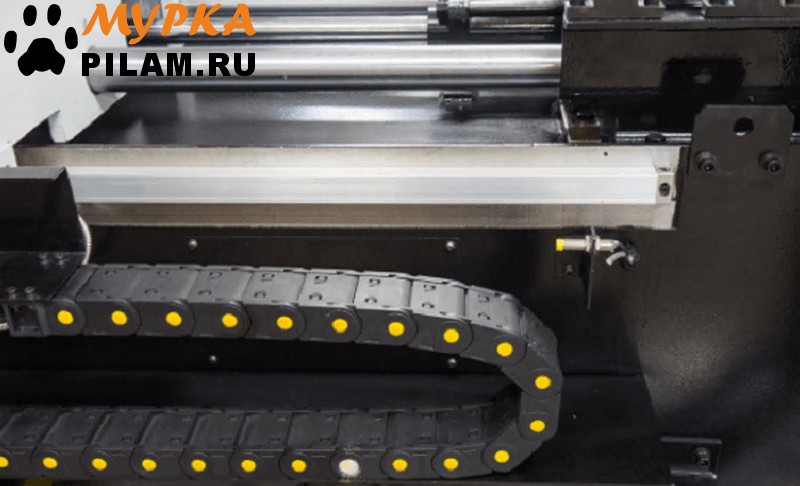

- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Сенсорный дисплей управления.
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-60 м/мин.
- Предохранительный концевик на кожухе маховика и концевик (за маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Макс. единичный ход подающих гидравлических тисков – 500мм
- Механическое натяжение полотна
- Шнековый конвейер для сбора стружки, приводимая в движение автоматически
- Сенсорный дисплей управлениядсветка зоны резания
- Автоматическое подъём рамы при завершении резки
- Прижимы для пакетной резки – на стационарные и подающие тиски
