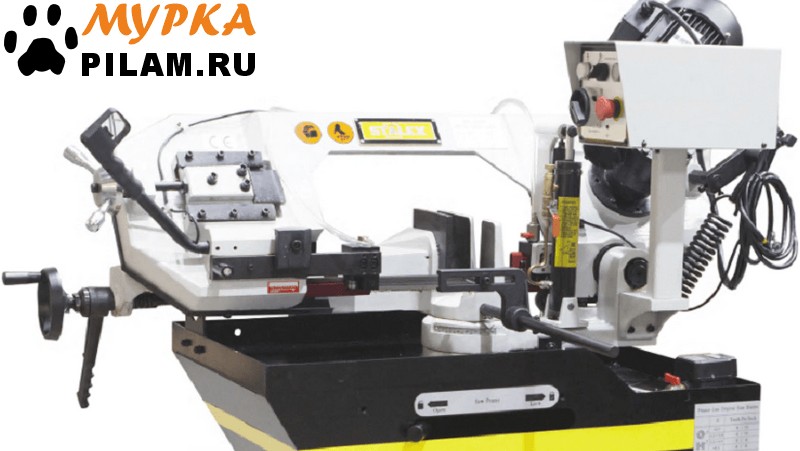

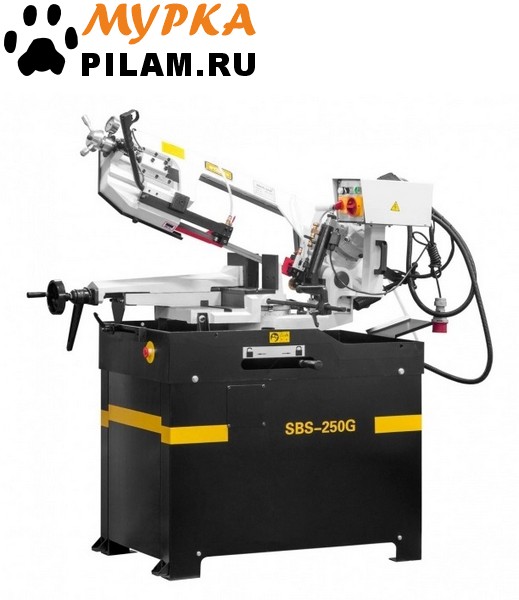

Ленточнопильный станок с гидроразгрузкой STX SBS-250G
енточнопильный станок по металлу модели Алтай-СЛК-350 создавался лучшими конструкторами завода и имеет классическую схему работы. Учитывая потребности производств, он предназначается для резки металлопроката, пачек, заготовок из черных и цветных металлов, нержавеющей и легированной стали и чугуна в заготовительных цехах предприятий металлоконструкций, машиностроительных и ремонтных заводах.
Ленточнопильный станок по металлу Алтай-СЛК-350 часто используется в 2-3х сменном режиме. При своевременном техническом облуживании станка, его срок службы составит 10 и более лет, даже при наиболее интенсивном использовании!
Станок работает с помощью системы ЧПУ в автоматическом и ручном режиме!
Преимущества:
Автоматическая подача металлопроката для распиловки по длине на заданные размеры
Оператор задает необходимое количество заготовок при этом, у него нет необходимости контролировать процесс, станок завершит работу самостоятельно
Возможность подавать металлопрокат пачкой
Схема работы станка:
Описание
На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок SBS-250G позволяет делать распилы заготовок диаметром до 250мм.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

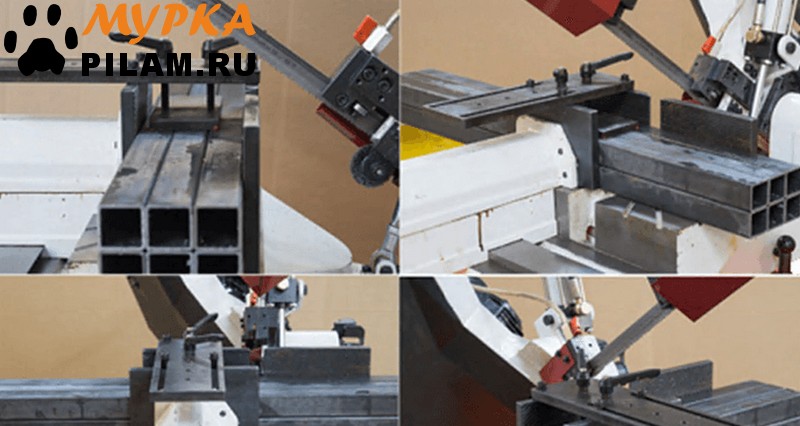

Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
| Технические характеристики |
STX SBS-250G |
| Рабочая зона |
+90° -45° +45° +60° |
| Максимальное сечение круглого профиля, мм |
250 150 200 120 |
| Максимальное сечение квадратного профиля, мм |
240x260 130x130 170x170 95x95 |
| Максимальное сечение прямоугольного профиля, мм |
310x240 170x90 190x170 120x95 |
| Резка под углом |
0° до 45° в одну сторону |
| Скорость резания (2 режима), м/мин |
36 – 72 |
| Размер полотна, мм |
27х0,9х2715 |
| Подача пильной рамы |
собственный вес с гидрорегулировкой |
| Зажим заготовки |
ручной (+ рычаг быстрой доводки) |
| Привод |
зубчатый |

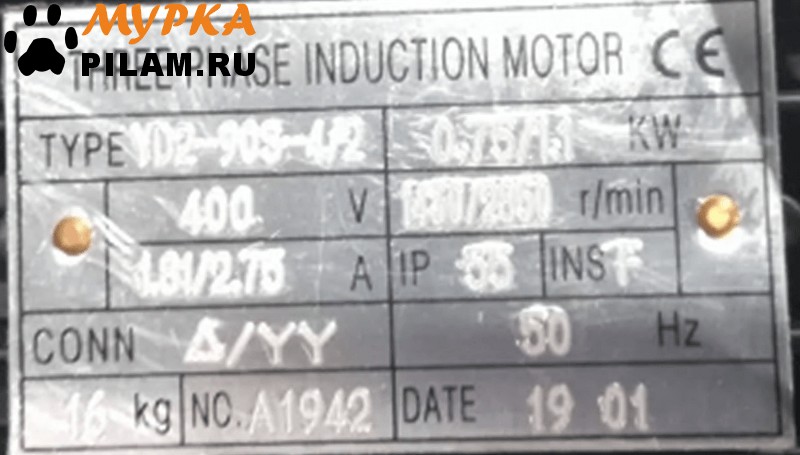

| Мощность двигателя |
0,75/1,5 (3-х фазный) |
|
| Габариты упаковки, ДхШхВ мм |
1600х720х1050 |
| Масса нетто/брутто, кг |
330/380 |
Процесс пиления

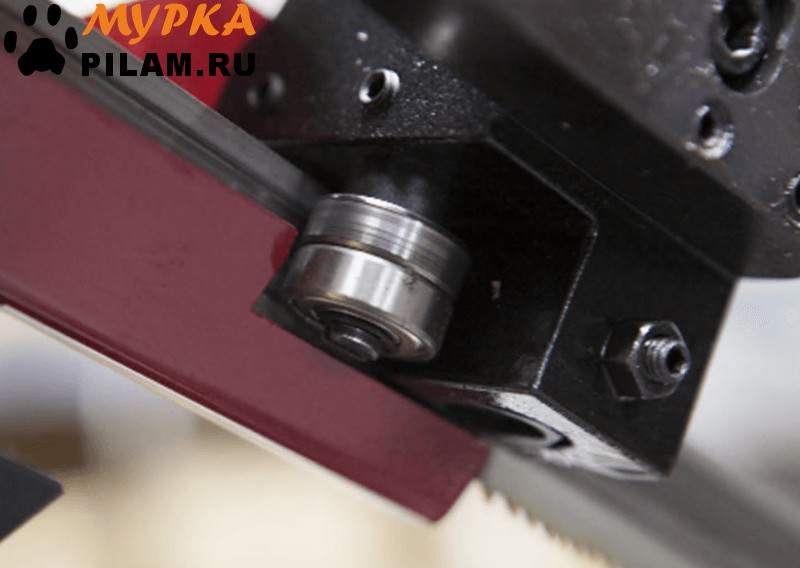

- Точность движения ленты обеспечивается за счет роликовых подшипников
- Движение ленты осуществляется через мотор-редуктор в 2-х скоростных режимах (36 или 72 м/мин)
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
Ленточное полотно:
- Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)
Стандартная комплектация для SBS-250G
- Поворотный стол с возможность поворота -45°…0°…+60º

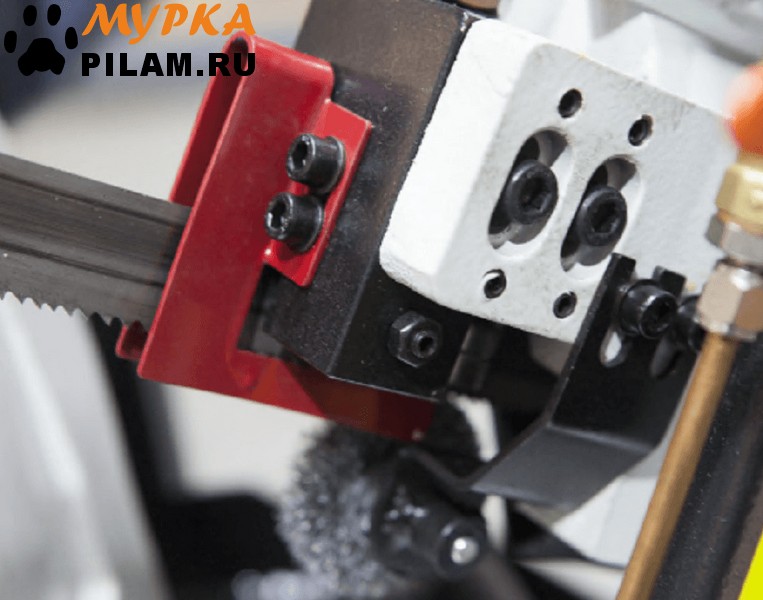

- Подвижные направляющие с твердосплавными пластинками
- Перепускной клапан плавная регулировка опускания пильной рамы
- Тиски с ручным зажимом, и доводчиком
- Скорость вращения пилы, фиксированная 36,72 м/мин

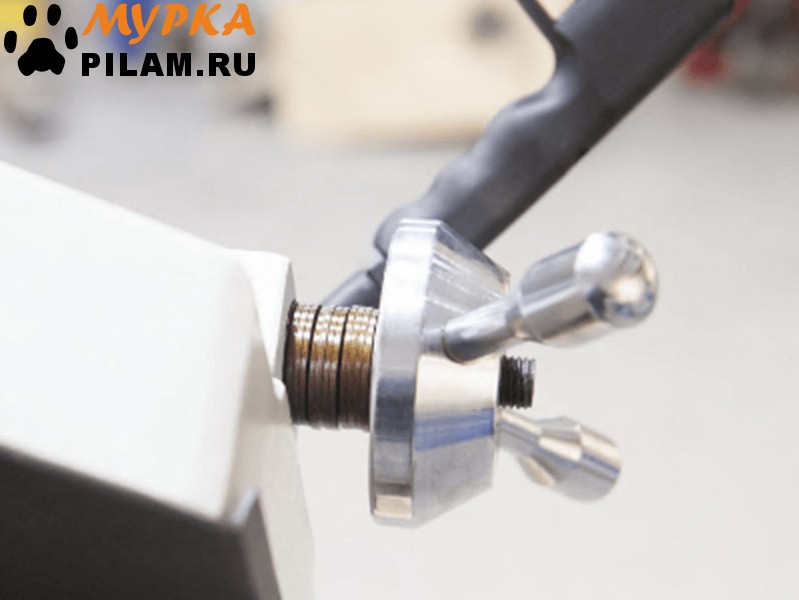

- Ручное натяжение ленты + концевик натяжения полотна + тензометр

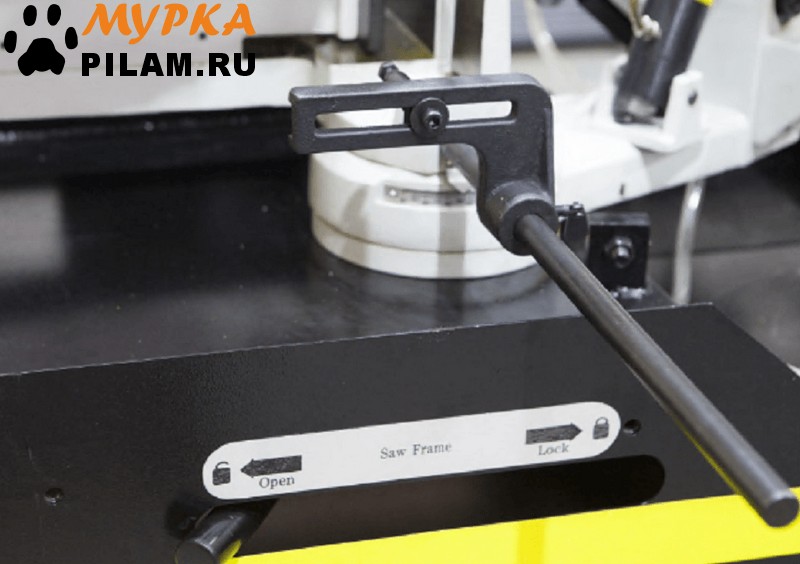

- Мерный упор 500 мм

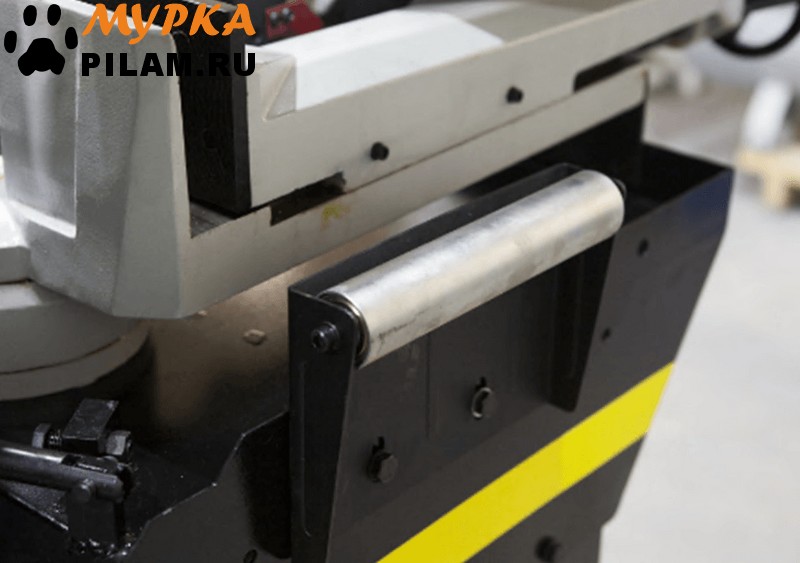

- Подающий ролик (крепится к тумбе станка)
- Приёмный лоток (устанавливается на тумбу станка)
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42

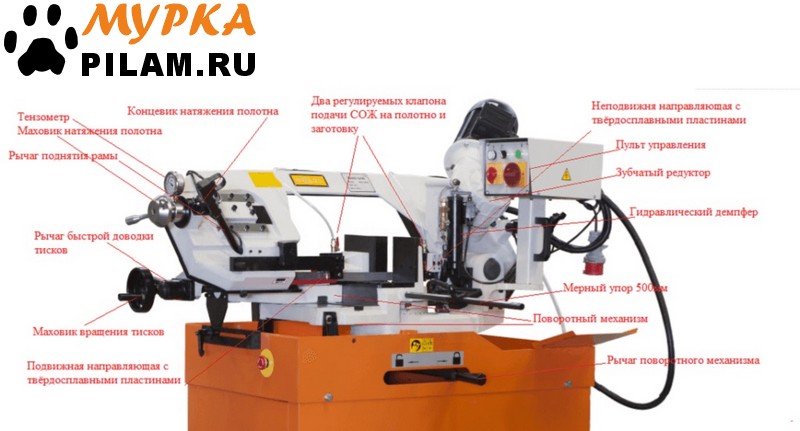

Основные элементы cтанка SBS-250G
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом

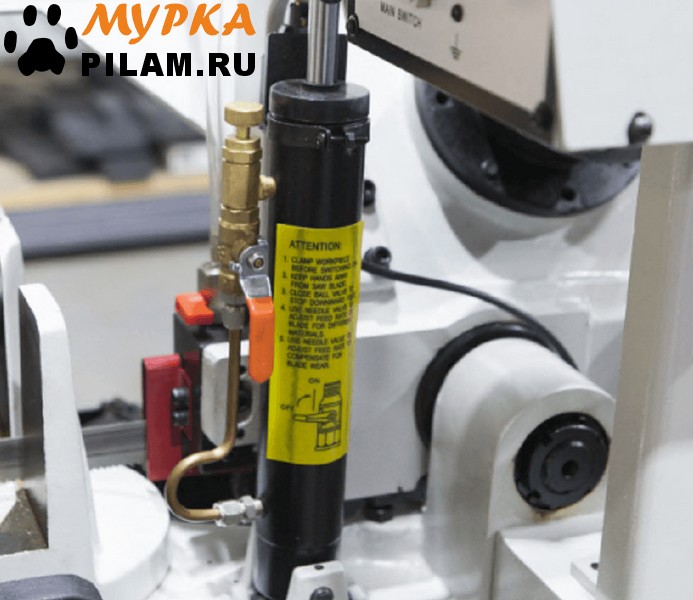

- Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход)

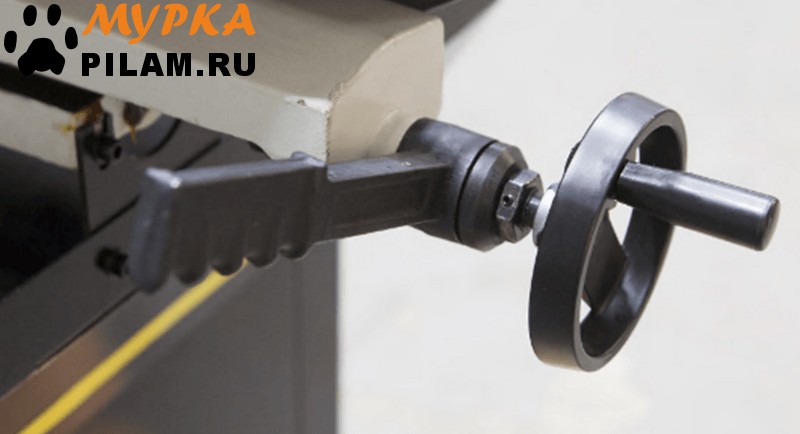

- Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
