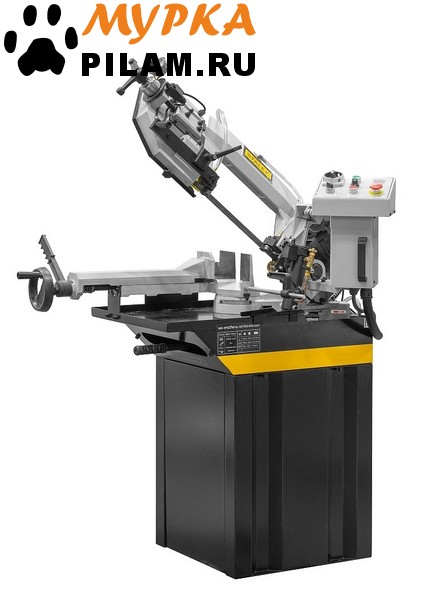

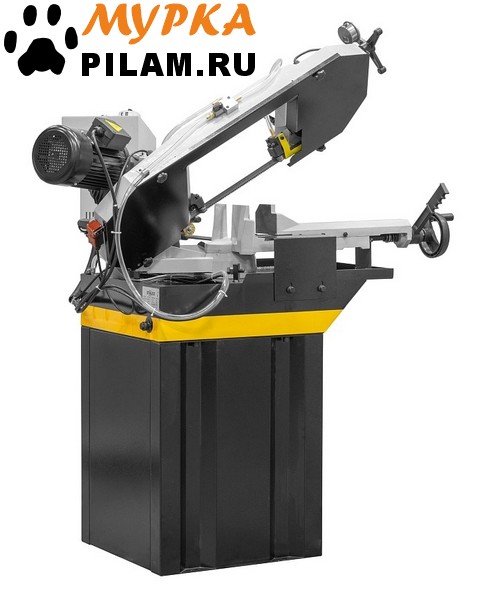

Ленточнопильный станок с гидроразгрузкой STX BSМ-220GV
енточнопильный станок по металлу модели Алтай-СЛК-350 создавался лучшими конструкторами завода и имеет классическую схему работы. Учитывая потребности производств, он предназначается для резки металлопроката, пачек, заготовок из черных и цветных металлов, нержавеющей и легированной стали и чугуна в заготовительных цехах предприятий металлоконструкций, машиностроительных и ремонтных заводах.
Ленточнопильный станок по металлу Алтай-СЛК-350 часто используется в 2-3х сменном режиме. При своевременном техническом облуживании станка, его срок службы составит 10 и более лет, даже при наиболее интенсивном использовании!
Станок работает с помощью системы ЧПУ в автоматическом и ручном режиме!
Преимущества:
Автоматическая подача металлопроката для распиловки по длине на заданные размеры
Оператор задает необходимое количество заготовок при этом, у него нет необходимости контролировать процесс, станок завершит работу самостоятельно
Возможность подавать металлопрокат пачкой
Схема работы станка:
Описание
На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную. BSМ-220GV позволяет делать распилы заготовок диаметром до 220мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор. Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
| Технические характеристики |
STX BSМ-220GV |
| Рабочая зона |
+90° +30° +45° +60° |
| Максимальное сечение круглого профиля, мм |
220 190 160 100 |
| Максимальное сечение квадратного профиля, мм |
200 180 160 100 |
| Максимальное сечение прямоугольного профиля, мм |
260x140 200х140 160x140 120x100 |
| Передаточное отношение |
18:1 |
| Диаметр шкивов |
Ø 300 мм |
| Скорость резания, м/мин |
5-90 |
| Размер полотна, мм |
27х0,9х2450 |
| Рабочая высота станка, мм |
920 |
| Подача пильной рамы |
собственный вес с гидрорегулировкой |
| Зажим заготовки |
ручной (+ рычаг быстрой доводки) |
| Объём бака СОЖ, л |
15,2 |
| Привод |
зубчатый |
| Двигатель СОЖ |
0,045 кВт. (220 вольт) |
| Мощность двигателя |
1.5 кВт. (3-х фазный, 380 вольт) |
| Габариты упаковки, ДхШхВ мм |
1350х580х970 (станок и тумба/подставка поставляется в одном ящике) |
| Масса нетто/брутто, кг |
197/237 |
Стандартная комплектация для BSМ-220GV
- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Перепускной клапан плавная регулировка опускания пильной рамы
- Тиски с ручным зажимом, и рычагом быстрой доводки
- Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин
- Трёх лучевой маховик механического натяжения ленты
- Датчик контроля натяжения полотна – тензометр
- Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
- Мерный упор 300 мм

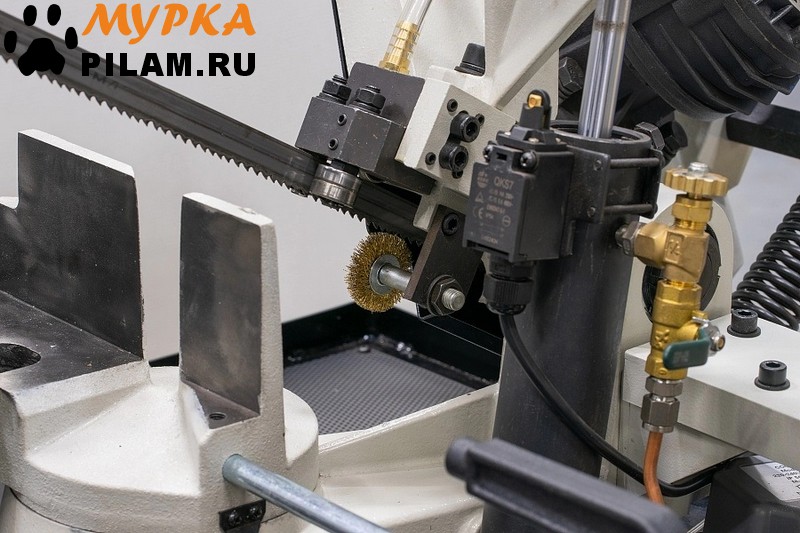

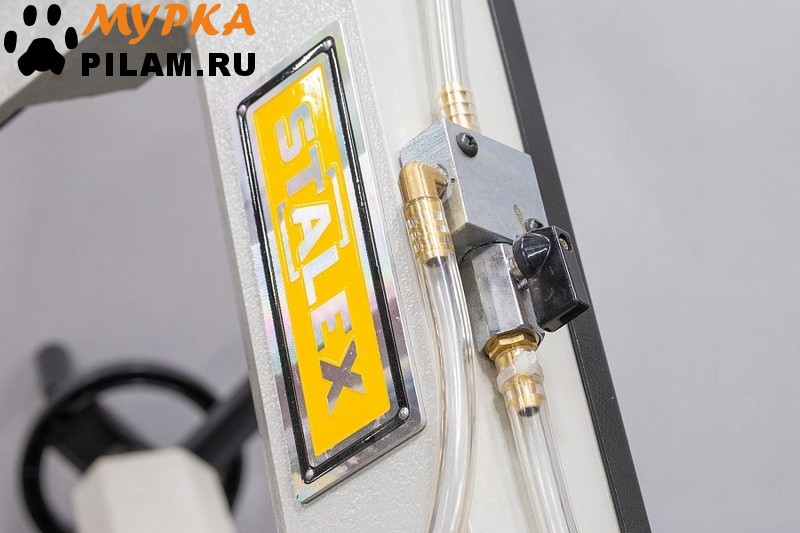

- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42
Основные элементы cтанка BSМ-220GV
- Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом
- Гидравлический цилиндр для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход)
- Зубчатый и– закалённая и бронзовая зубчато-винтовая передача (червяная передача 18:1)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 15,2 литра

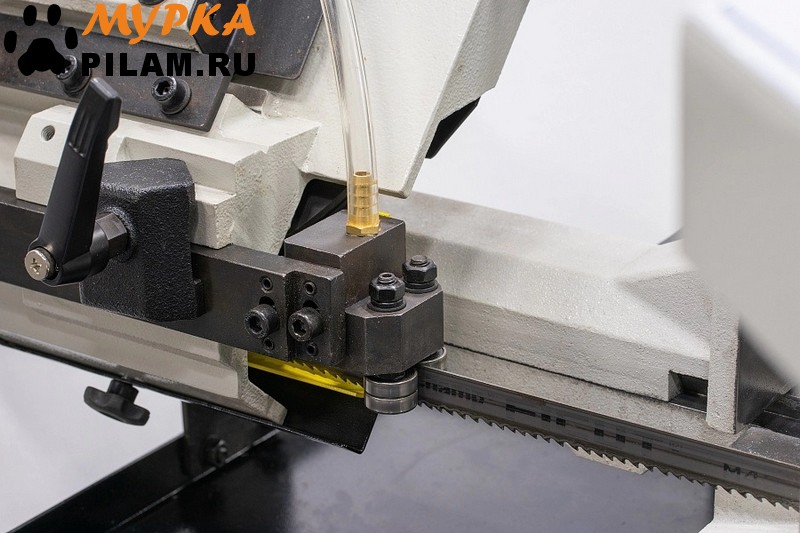

- Точность движения ленты обеспечивается за счет роликовых подшипников
- Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)
Принцип работы

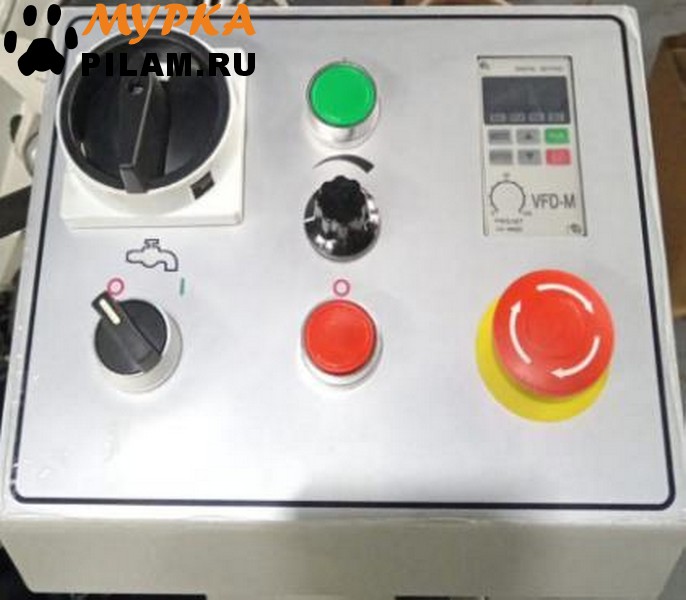

- Переключатель включения станка
- Индикатор включения станка
- Маховик регулировки скорости резания 5-90 м/мин
- Цифровой индикатор скорости резания
- Переключатель системы СОЖ
- Кнопка выключения станка
- Общая кнопка стоп
- Передаточное отношение - 18:1.(передаточные отношения определяют нагрузку на двигатель, что влияет на максимальную скорость)

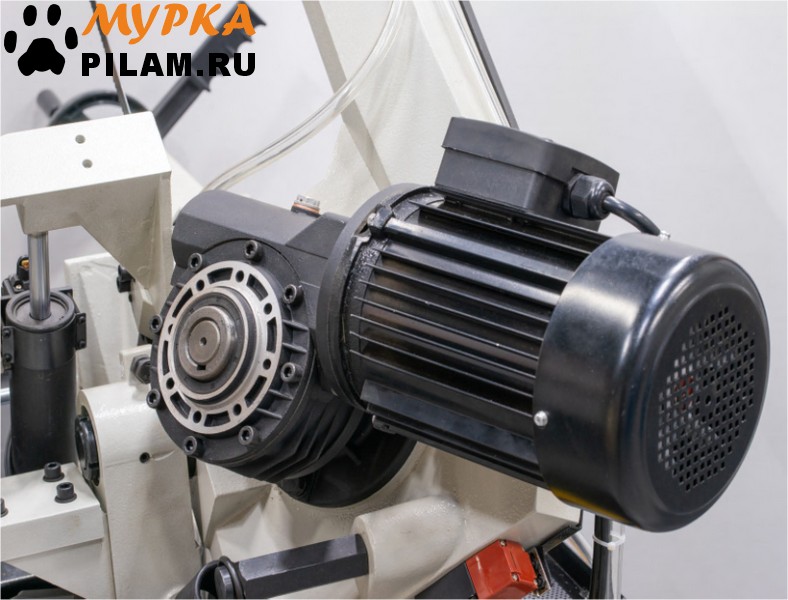

- Зубчатый привод

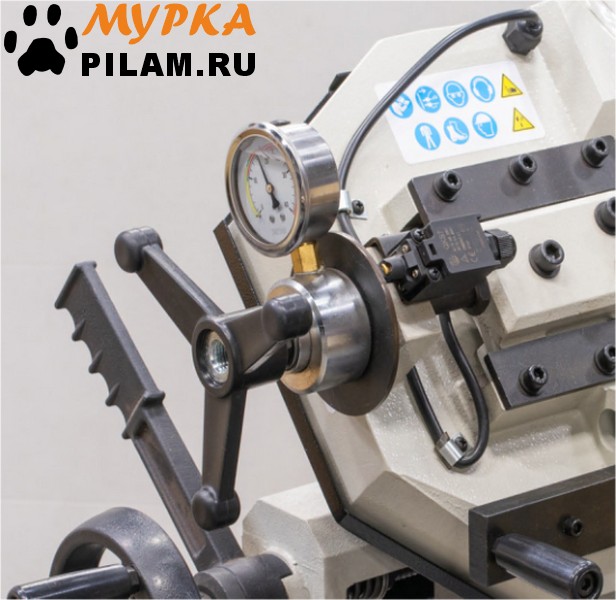

- Маховик ручного натяжения ленты + датчик контроля натяжения полотна (тензометр) + датчик на обрыв полотна (остановка станка)

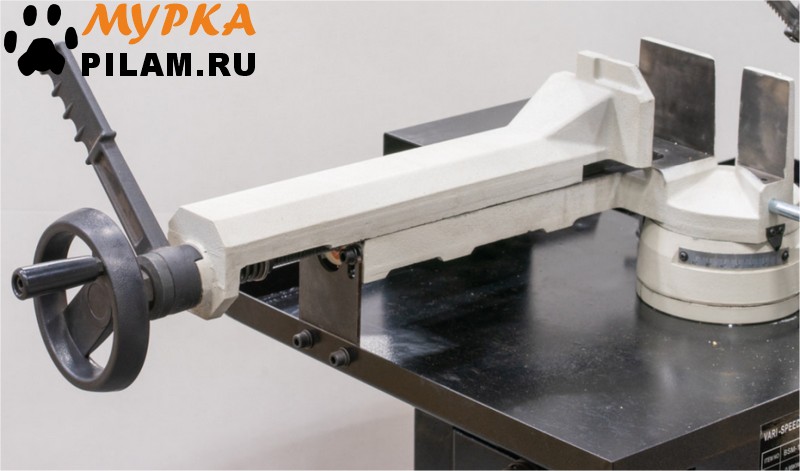

- Маховик тисков и рычаг быстрой доводки
- Мерный упор 300 мм

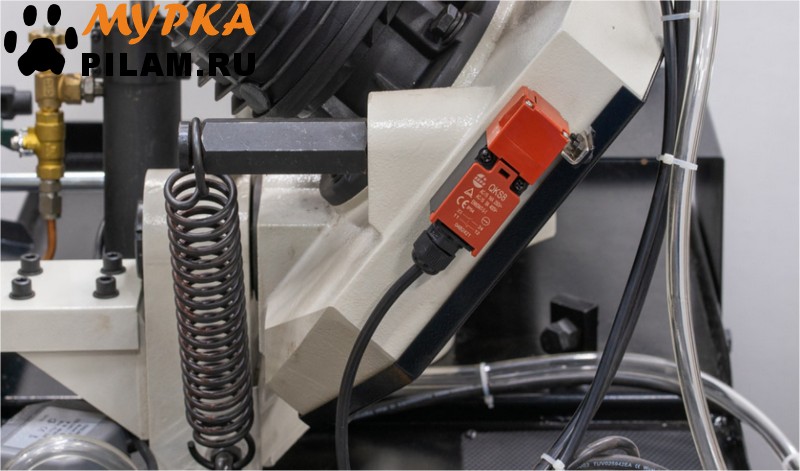

- Датчик при открытии кожуха рамы (остановка станка)

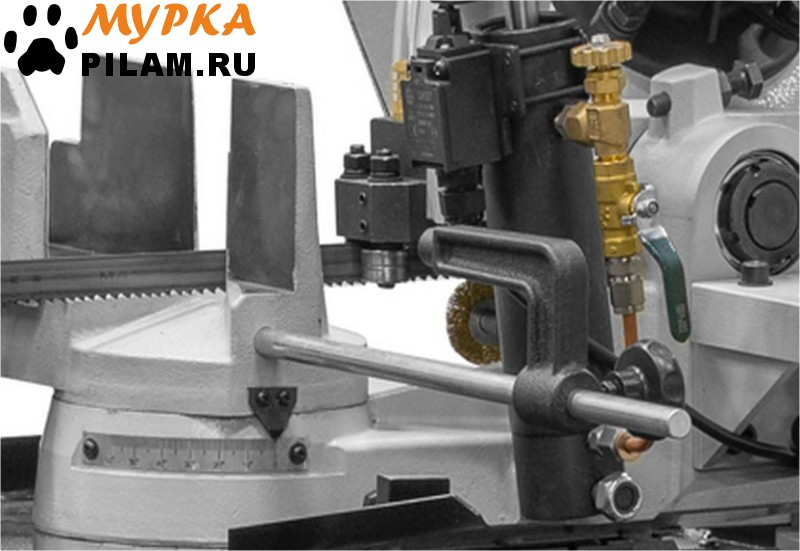

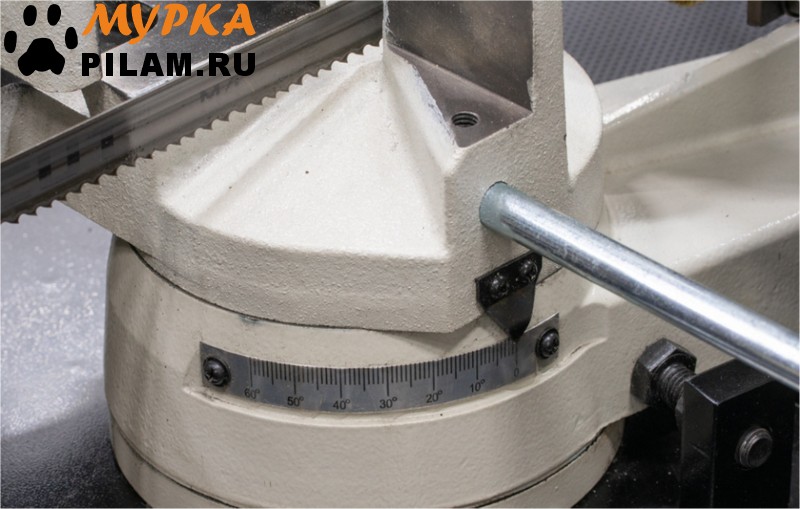

- Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы

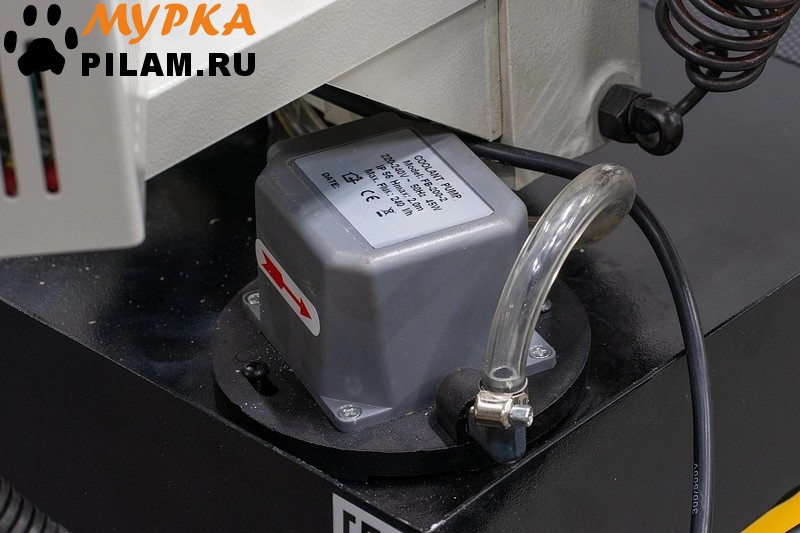

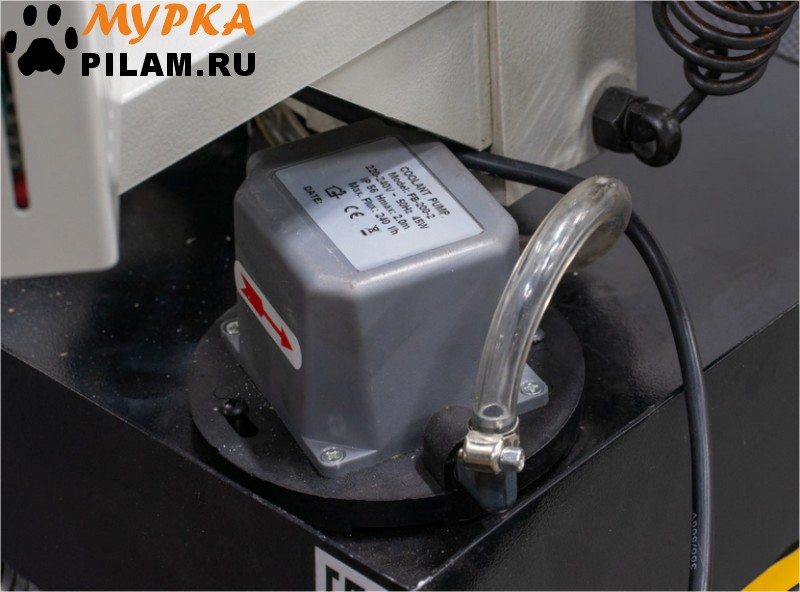

- Станция охлаждения, обеспечивает подачу СОЖ, расположена в основании станка (не в тумбе, тумба глухая), бак 15,2 литра

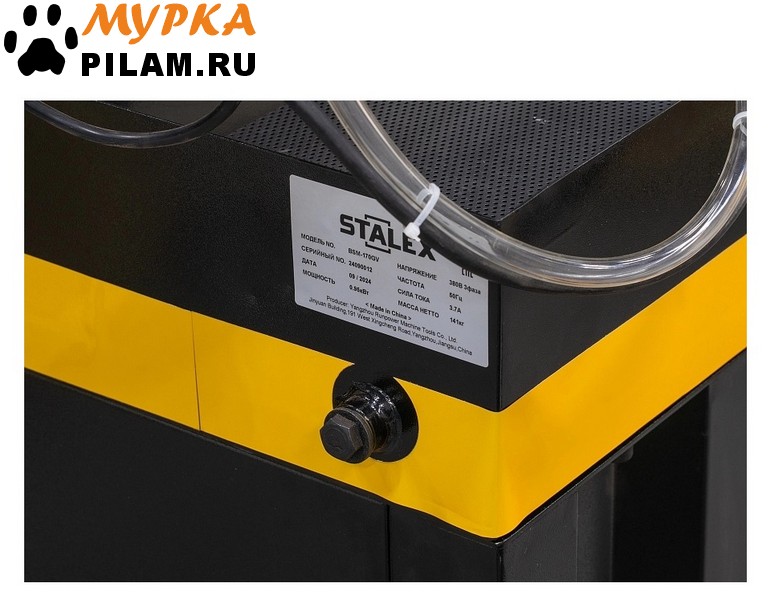

- Сливное отверстие системы СОЖ
- Упаковка – фанерный ящик
- Прижимами для пакетной резки модель BSM-220GV не комплектуется
- Дополнительно можно установить механический прижим для пакетной резки - Прижим пакетной резки для BSM-220GV
