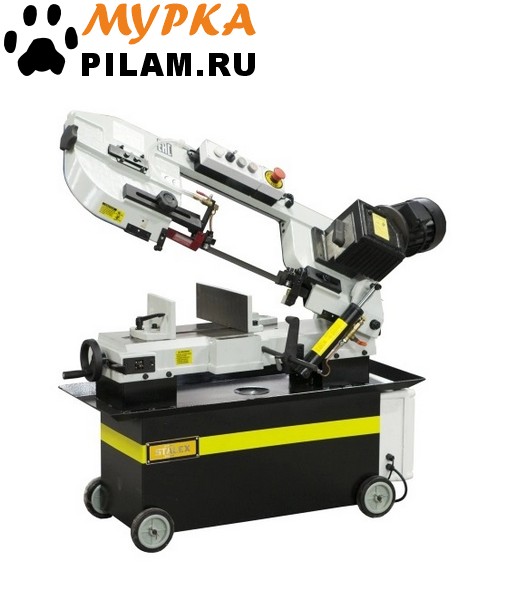

Ленточнопильный станок с гидроразгрузкой STX BS-712G
енточнопильный станок по металлу модели Алтай-СЛК-350 создавался лучшими конструкторами завода и имеет классическую схему работы. Учитывая потребности производств, он предназначается для резки металлопроката, пачек, заготовок из черных и цветных металлов, нержавеющей и легированной стали и чугуна в заготовительных цехах предприятий металлоконструкций, машиностроительных и ремонтных заводах.
Ленточнопильный станок по металлу Алтай-СЛК-350 часто используется в 2-3х сменном режиме. При своевременном техническом облуживании станка, его срок службы составит 10 и более лет, даже при наиболее интенсивном использовании!
Станок работает с помощью системы ЧПУ в автоматическом и ручном режиме!
Преимущества:
Автоматическая подача металлопроката для распиловки по длине на заданные размеры
Оператор задает необходимое количество заготовок при этом, у него нет необходимости контролировать процесс, станок завершит работу самостоятельно
Возможность подавать металлопрокат пачкой
Схема работы станка:
Описание
Стандартная модель мобильного ленточнопильного станка, разработана для резки черных металлов и других материалов с целиковым, полым или профильным сечением. Станок позволяет делать распилы заготовок диаметром до 180 мм в полуавтоматическом режиме с ручным возвратом пильной рамы в первоначальное положение.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндрами подач, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Станкам не требуется подключение к источнику сжатого воздуха.
Станки BS-712G имеют высоту полотна 20мм, в зависимости от комплектации поворот губок тисков или возможность поворота рамы пилы, а также привод клиноременной или зубчатый. Система СОЖ в стандартной комплектации.
| Технические характеристики |
STX BS-712G |
| Рабочая зона |
+90° +45° |
| Максимальное сечение круглого профиля, мм |
178 127 |
| Максимальное сечение прямоугольного профиля, мм |
178х305 120x115 |
| Резка под углом |
0° до 45° в одну сторону |
| Скорость вращения полотна, м/мин |
29, 59, 87 |
| Размер полотна, мм |
20х0,9х2362 |
| Подача пильной рамы |
собственный вес с гидрорегулировкой |
| Зажим заготовки |
ручной (+ рычаг быстрой доводки) |
| Привод |
зубчатый |
| Двигатель СОЖ |
0,045 кВт. (220 вольт) |
| Мощность двигателя |
750 Вт, (3-фазный) |
| Габариты упаковки, ДхШхВ мм |
1290х540х1150 |
| Масса нетто/брутто, кг |
170/194 |
Процесс пиления
- Точность движения ленты обеспечивается за счет роликовых подшипников

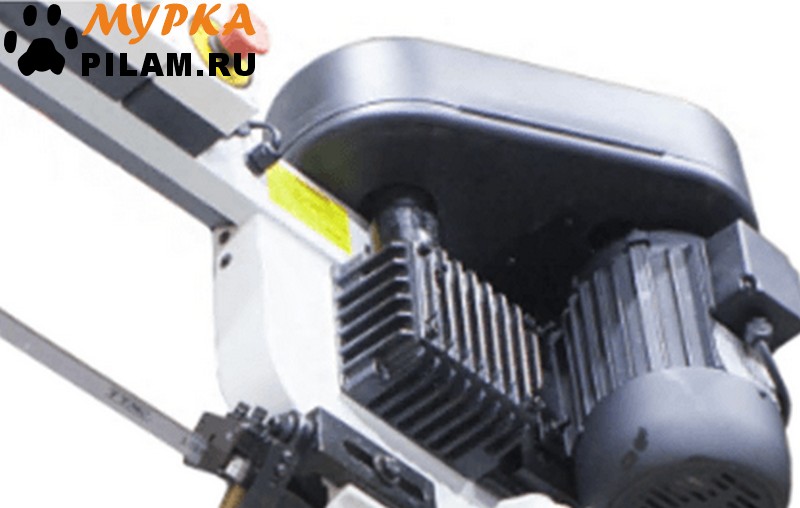

- Движение ленты осуществляется через мотор-редуктор в 3-х скоростных режимах
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
Стандартная комплектация для BS-712G
- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Перепускной клапан плавная регулировка опускания пильной рамы
- Тиски с ручным зажимом, и рычагом быстрой доводки
- Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин
- Трёх лучевой маховик механического натяжения ленты
- Датчик контроля натяжения полотна – тензометр
- Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
- Мерный упор 300 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42
Основные элементы cтанка BS-712G
- Опускание рамы осуществляется под собственным весом
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход) обеспечиваются гидравлическим перепускным клапаном
- Быстрый зажим заготовки - тиски с ручным зажимом
- Станция охлаждения, обеспечивающая подачу СОЖ (расположена внутри рамы) + и регулировочные краны для регулировки напора СОЖ
- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Скорость вращения полотна имеет 3 скоростных режима
- Ручное натяжение ленты
- Мерный упор 250 мм
- Пила ленточная квалитет М42
- Механические тиски + рычаг быстрой доводки
Принцип работы
- Переключатель включения станка
- Индикатор включения станка
- Переключатель системы СОЖ
- Кнопка выключения/ыключения станка
- Общая кнопка стоп

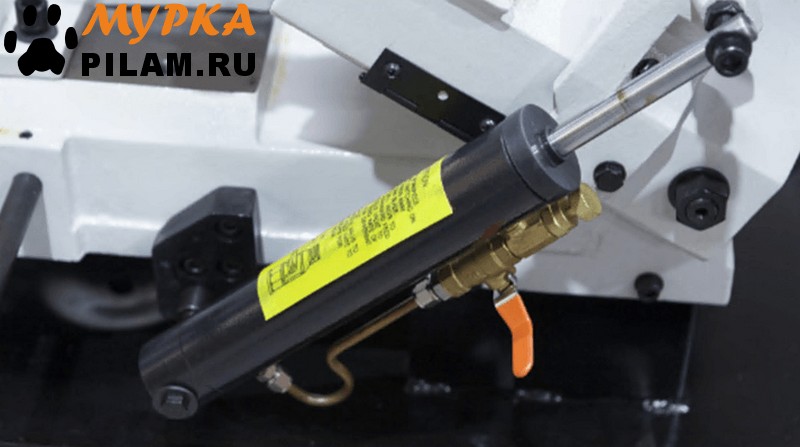

- На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.

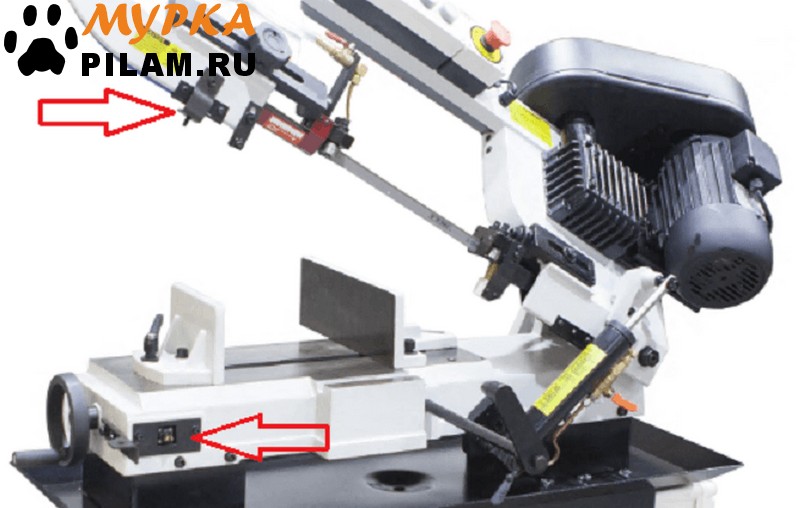

- Датчик выключения станка в нижнем положении рамы.
- Подвижная направляющая с роликовыми подшипниками натяжения полотна.
- Регулировочный кран для регулировки напора СОЖ
- Неподвижная направляющая с роликовыми подшипниками натяжения полотна.

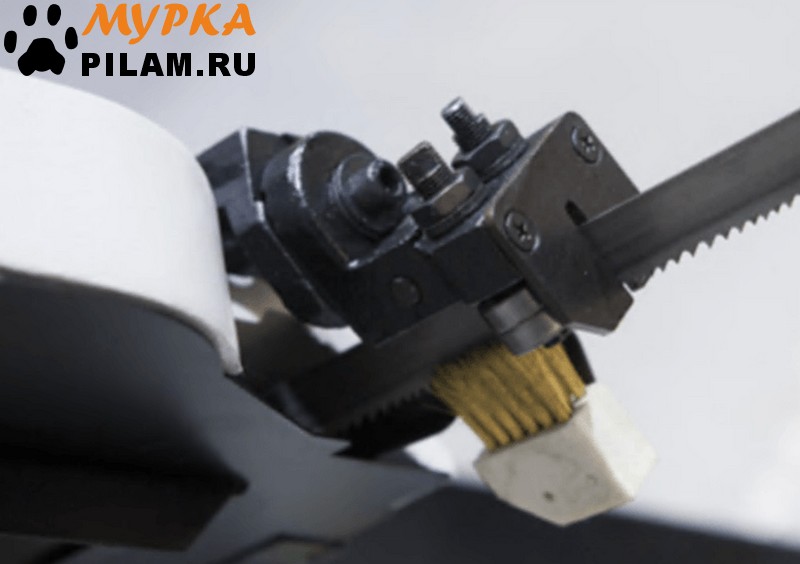

- Механическая щётка для очистки полотна.

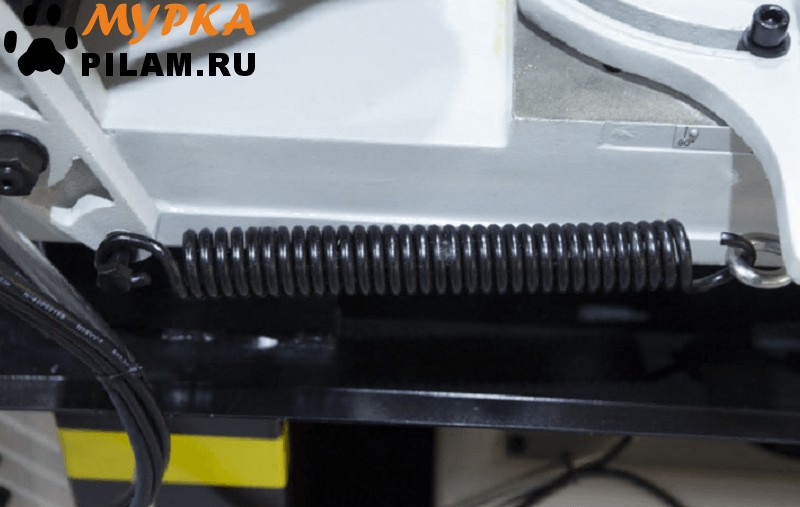

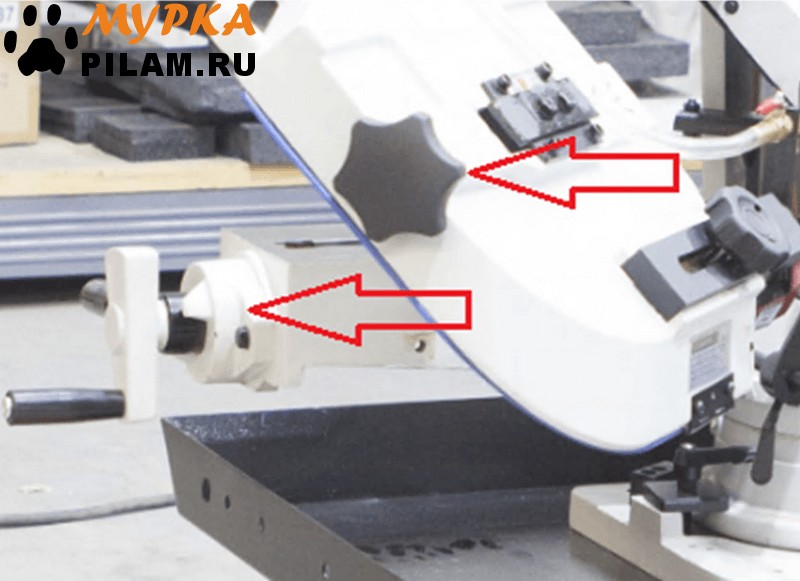

- Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки)

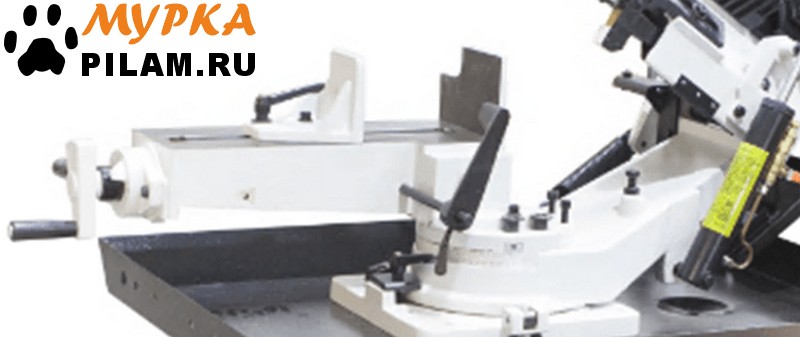

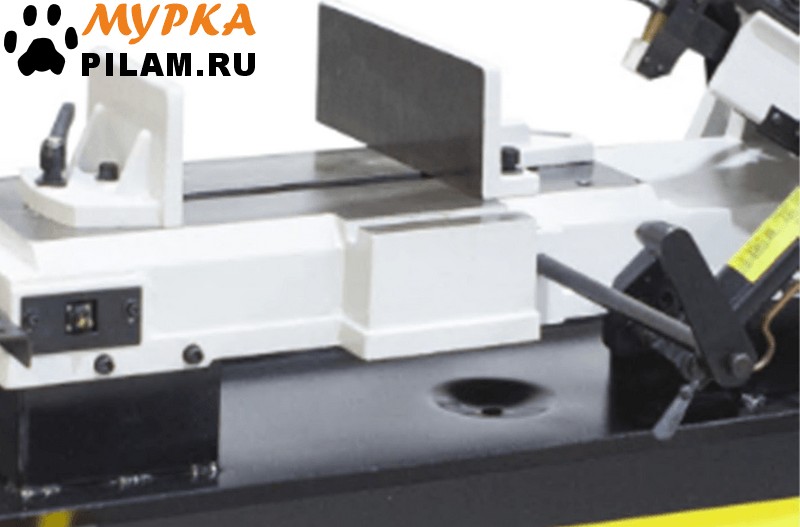

- Механические тиски + рычаг быстрой доводки
- Маховик ручного натяжения ленты

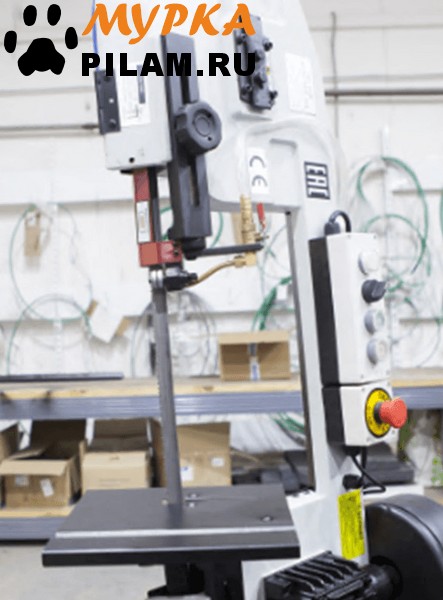

- Пильную раму возможно установить в вертикальном положении - для резки небольших изделий из дерева, пластмассы и других заготовок из мягких материалов (для которых не требуется фиксация в тисках во время пиления), при этом станок обязательно должен крепиться к полу. В стандартной комплектации имеется небольшой стол для ручной подачи заготовок, который крепится к раме в вертикальном положении.

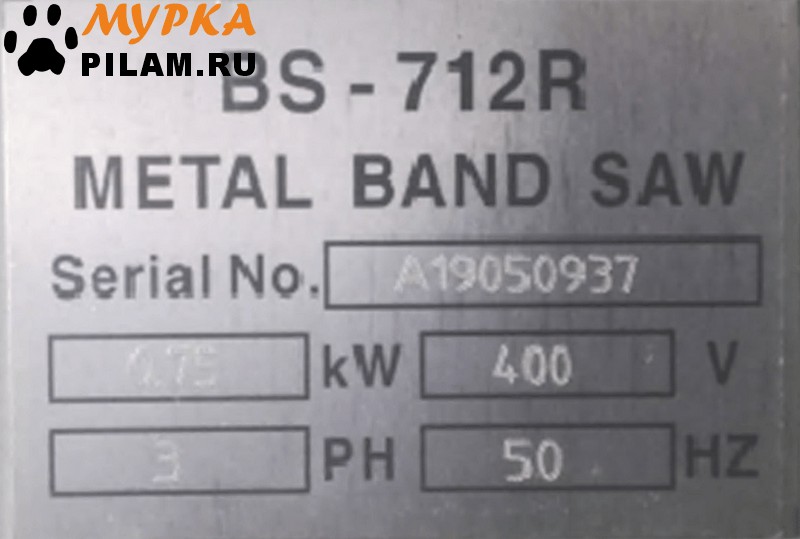

- Шильдик станка

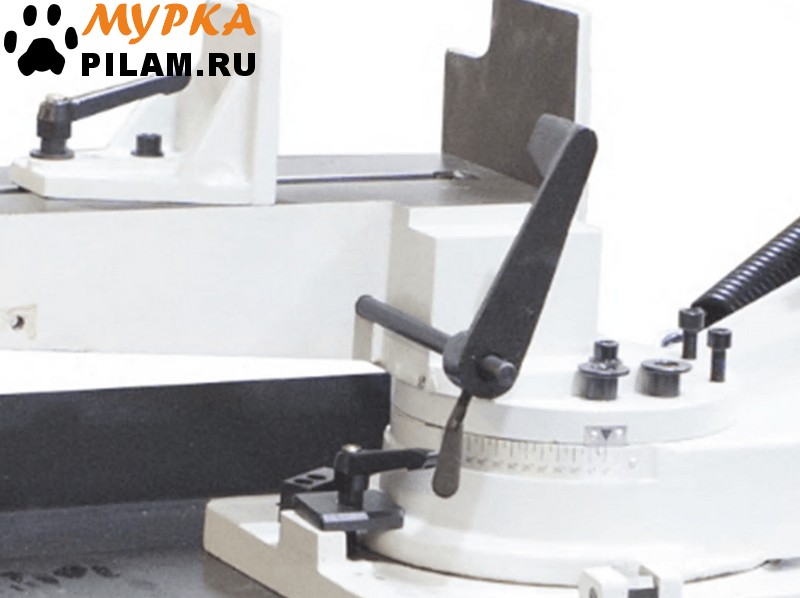

- Регулировка угла поворота вдоль шкалы
- Мерный упор 250мм

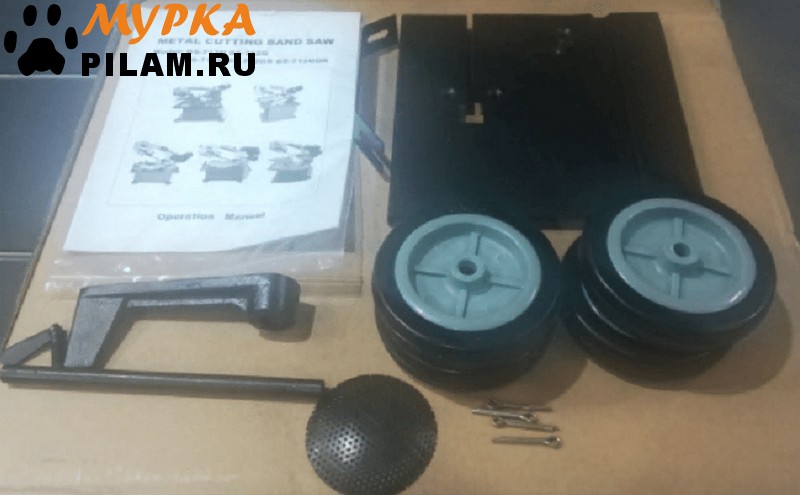

- В комплектации со станком поставляется:
-мерный упор
-колёса
-стол для вертикального пиления
-инструкция
Комплектация
- Ленточнопильный станок
- Мерный упор
- Колёса 4 шт.
- Стол для вертикального пиления
- Инструкция
