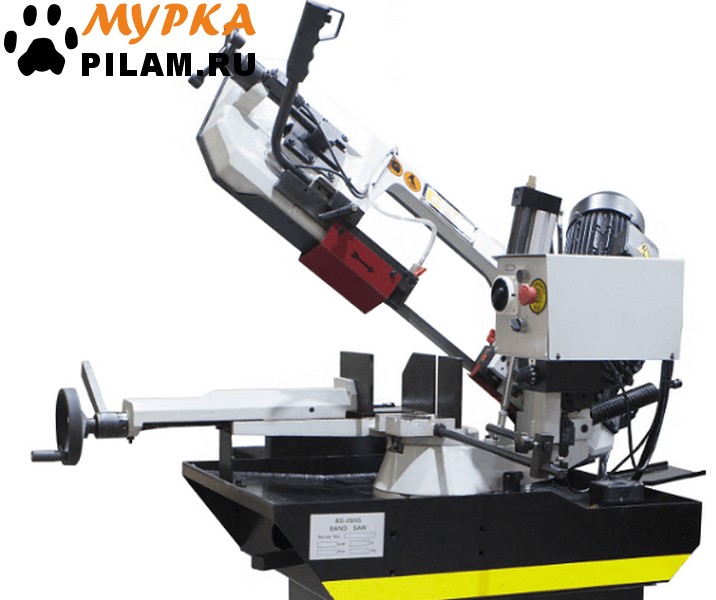

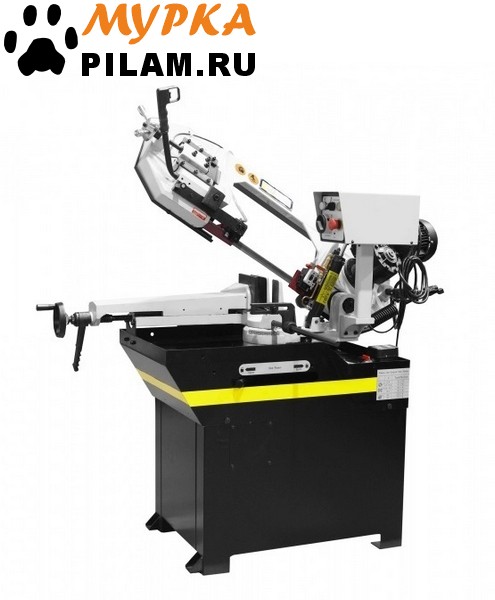

Ленточнопильный станок с гидроразгрузкой STX BS-280G
енточнопильный станок по металлу модели Алтай-СЛК-350 создавался лучшими конструкторами завода и имеет классическую схему работы. Учитывая потребности производств, он предназначается для резки металлопроката, пачек, заготовок из черных и цветных металлов, нержавеющей и легированной стали и чугуна в заготовительных цехах предприятий металлоконструкций, машиностроительных и ремонтных заводах.
Ленточнопильный станок по металлу Алтай-СЛК-350 часто используется в 2-3х сменном режиме. При своевременном техническом облуживании станка, его срок службы составит 10 и более лет, даже при наиболее интенсивном использовании!
Станок работает с помощью системы ЧПУ в автоматическом и ручном режиме!
Преимущества:
Автоматическая подача металлопроката для распиловки по длине на заданные размеры
Оператор задает необходимое количество заготовок при этом, у него нет необходимости контролировать процесс, станок завершит работу самостоятельно
Возможность подавать металлопрокат пачкой
Схема работы станка:
Описание
На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок BS-280G позволяет делать распилы заготовок диаметром до 220мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «пуск» гидравлика опускает раму с заданной скоростью и удерживает раму в любой точке в выкл. состоянии (при этой конструкции - нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы, для последующей установки рамы в любую верхнюю точку).
Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности. Кроме того в модели BS-280G вынесен на приборную панель – инвентор опускания рамы.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
| Технические характеристики |
STX BS-280G |
| Рабочая зона |
+90° +45° +60° |
| Максимальное сечение круглого профиля, мм |
220 160 110 |
| Максимальное сечение прямоугольного профиля, мм |
250x155 160х110 80х95 |
| Резка под углом |
0° до 45° в одну сторону |
| Скорость резания (2 режима), м/мин |
40 – 80 |
| Размер полотна, мм |
27х0,9х2450 |
| Подача пильной рамы |
собственный вес с гидрорегулировкой |
| Гидравлическая система с электромагнитным клапаном |
+ |
| Зажим заготовки |
ручной (+ рычаг быстрой доводки) |
| Высота от пола до основания тисков, мм |
935 |
| Мерный упор, мм |
500 |
| Лампа освещения |
+ |
| Датчик контроля натяжения полотна – тензометр |
+ |
| Датчик остановки станка в случае обрыва полотна |
+ |
| Привод |
зубчатый |
| Выходная мощность двухскоростного двигателя, кВт |
0,75/1,1. (3-х фазный) |
| Потребляемая мощность двухскоростного двигателя, кВт |
1/1,5. (3-х фазный) |
| Габариты упаковки, ДхШхВ мм |
|
| Пила |
1330х800х1050 |
| Стойка |
670х400х620 |
| Масса нетто/брутто, кг |
254/287 |
Процесс пиления
- Точность движения ленты обеспечивается за счет роликовых подшипников
- Движение ленты осуществляется через мотор-редуктор в 2-х скоростных режимах (40 или 80 м/мин)
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
- Литая чугунная игарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом
- Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
- Гидравлическая система снабжена электромагнитным клапаном.
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход - инвентор)
- Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
Стандартная комплектация для BS-280G
- Поворотный стол с возможность поворота 0°…+45°…+60º
- Подвижные направляющие с твердосплавными пластинками
- Перепускной клапан плавная регулировка опускания пильной рамы
- Тиски с ручным зажимом, и доводчиком
- Скорость вращения пилы, фиксированная 40,80 м/мин
- Ручное натяжение ленты
- Мерный упор 500 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42
Основные элементы cтанка BS-280G
- Опускание рамы осуществляется под собственным весом
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход) обеспечиваются гидравлическим перепускным клапаном
- Быстрый зажим заготовки - тиски с ручным зажимом
- Станция охлаждения, обеспечивающая подачу СОЖ (расположена внутри рамы) + и регулировочные краны для регулировки напора СОЖ
- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Скорость вращения полотна имеет 3 скоростных режима
- Ручное натяжение ленты
- Мерный упор 250 мм
- Пила ленточная квалитет М42
- Механические тиски + рычаг быстрой доводки
Принцип работы

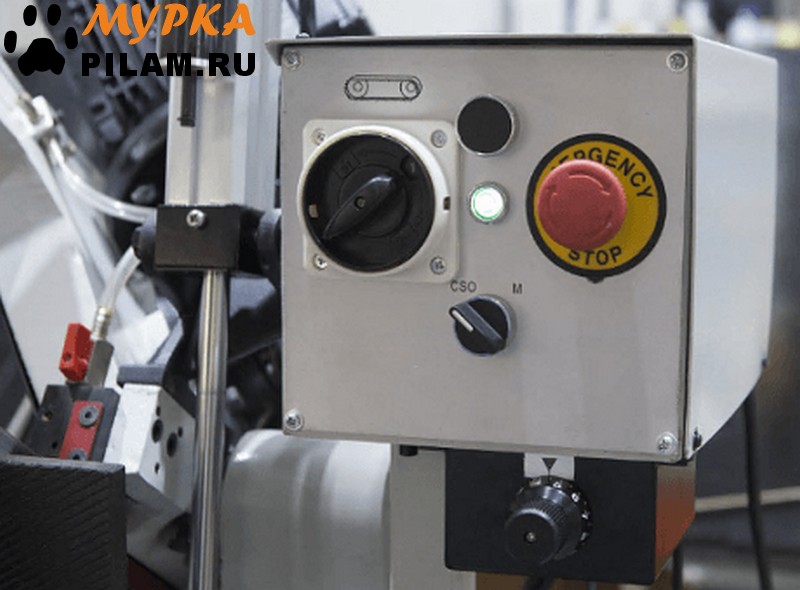

- Переключатель скорости резания и выключения станка
- Кнопка включения станка
- Индикатор включения станка
- Общая кнопка стоп
- Переключатель режима работы (автоматическое и с контролем подачи вниз)
- Маховик плавной регулировки скорости опускания рамы (подвод и рабочий ход – инвентор, размещён под панелью управления)

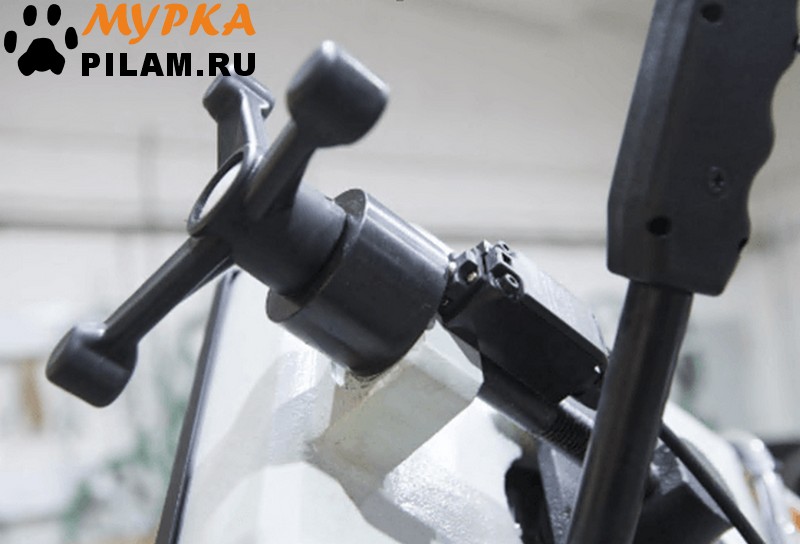

- Дополнительный прижим для пакетной резки для BS-280G: Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.
- На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра.
- Регулировка гидроцилиндра производится маховиком плавной регулировки скорости опускания рамы (подвод и рабочий ход – инвентор, размещён под панелью управления). Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «пуск» гидравлика опускает раму с заданной скоростью и удерживает раму в любой точке в выкл. состоянии (при этой конструкции - нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы, для последующей установки рамы в любую верхнюю точку).

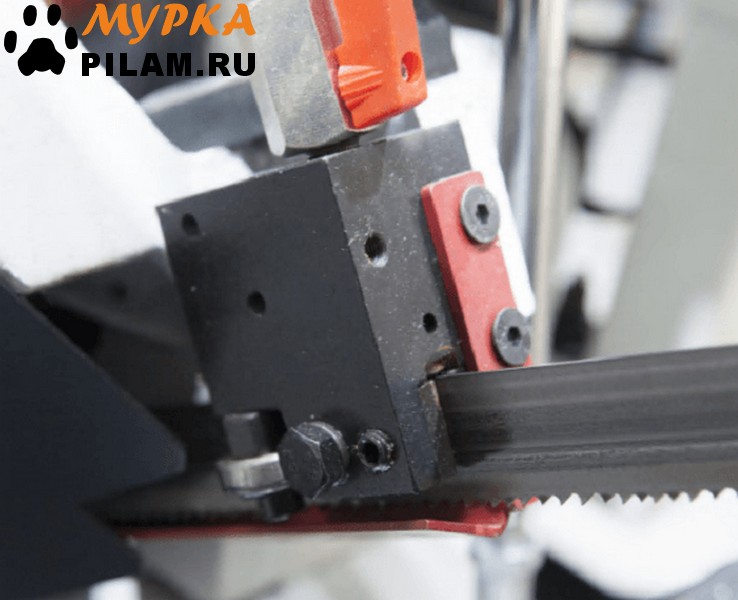

- Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.

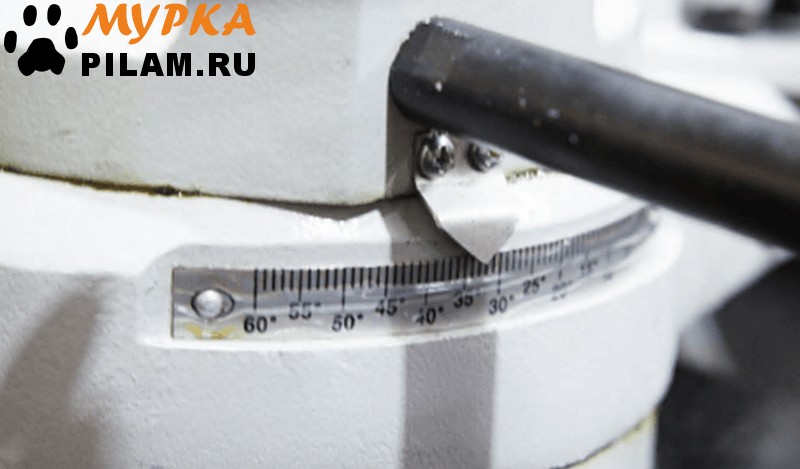

- Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60º по шкале.
- Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки)
- Панель управления
- Маховик плавной регулировки скорости опускания рамы
- Зубчатый привод
- Неподвижные механические тиски

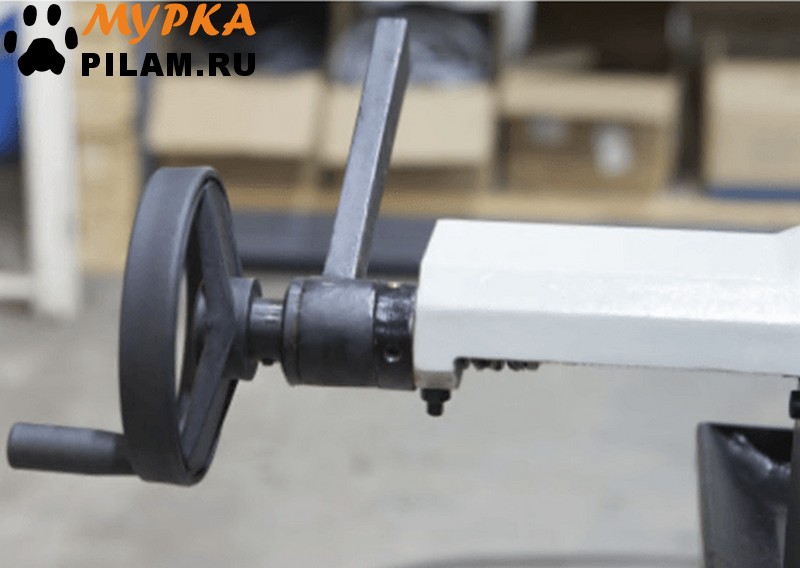

- Рычаг доводки тисков
- Механическое натяжение полотна

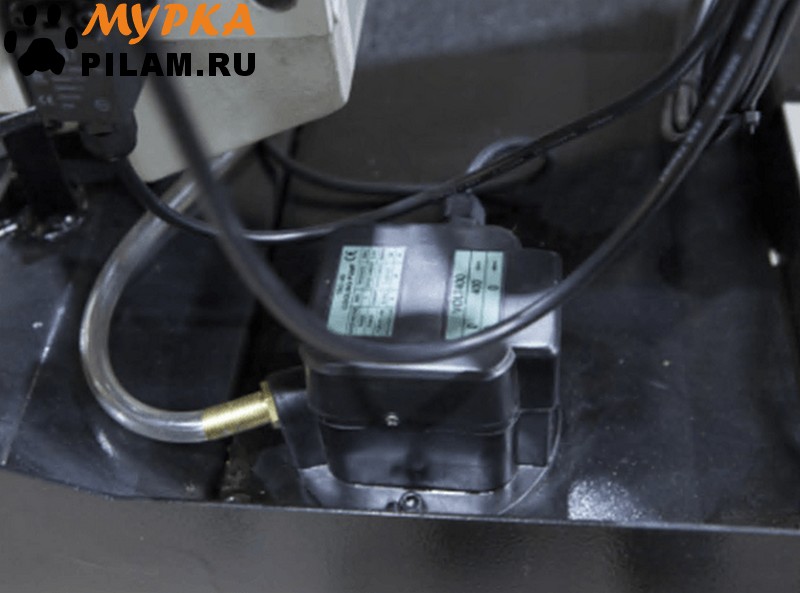

- Помпа СОЖ

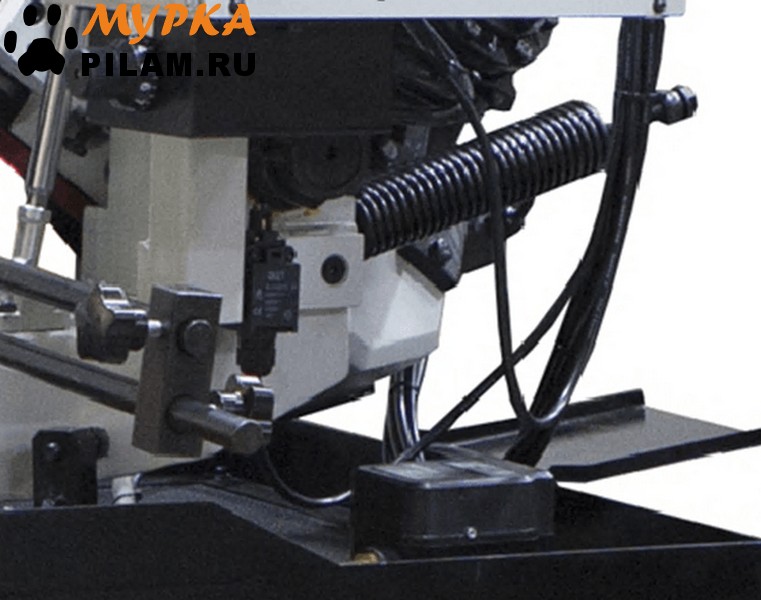

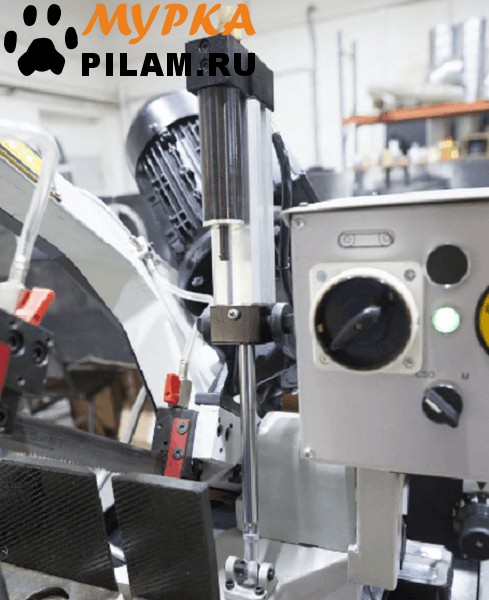

- Гидроцилиндр с электромагнитным клапаном

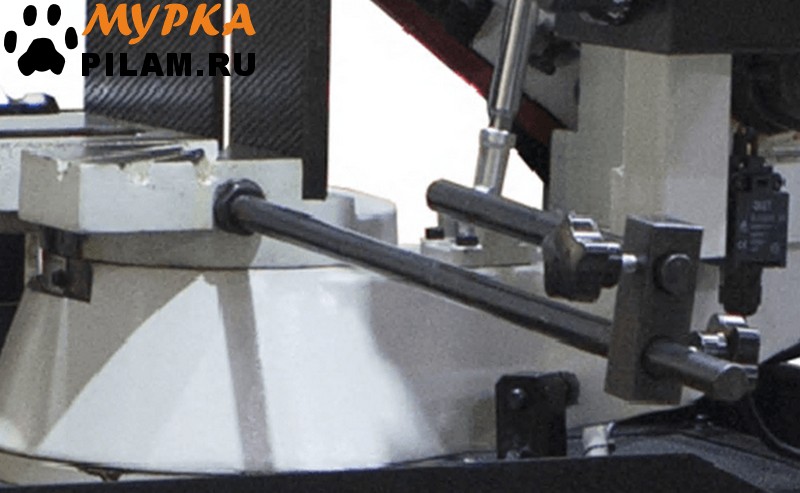

- Мерный упор 500 мм
- Рычаг фиксации поворота рамы

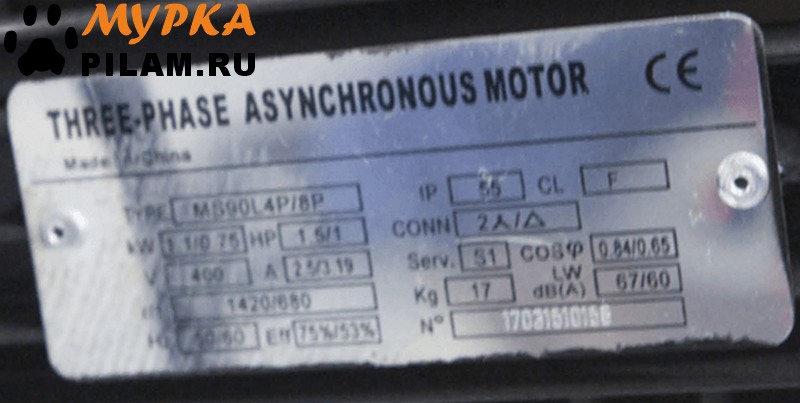

- Шильдик мотора

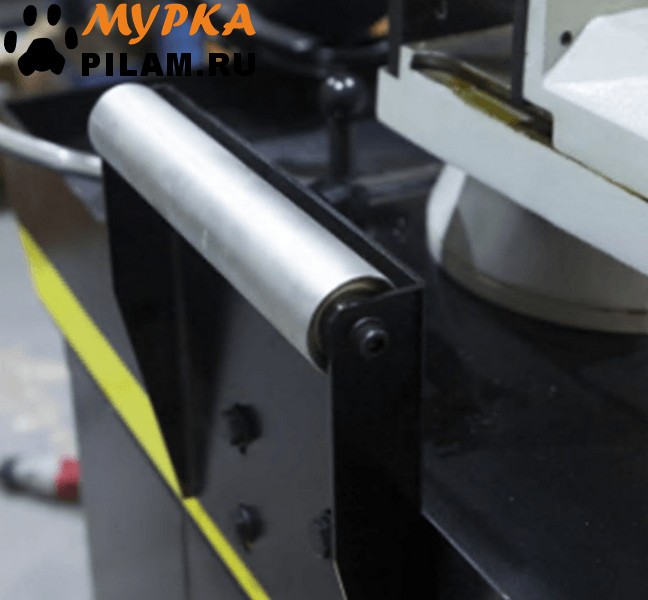

- В стандартной комплектации ролик прямой,предназначен для подачи и перемещения заготовок к тискам.
