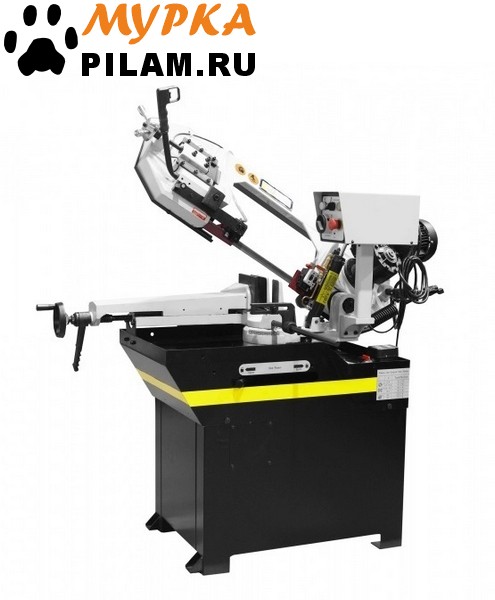

Ленточнопильный станок с гидроразгрузкой STX BS-260G
енточнопильный станок по металлу модели Алтай-СЛК-350 создавался лучшими конструкторами завода и имеет классическую схему работы. Учитывая потребности производств, он предназначается для резки металлопроката, пачек, заготовок из черных и цветных металлов, нержавеющей и легированной стали и чугуна в заготовительных цехах предприятий металлоконструкций, машиностроительных и ремонтных заводах.
Ленточнопильный станок по металлу Алтай-СЛК-350 часто используется в 2-3х сменном режиме. При своевременном техническом облуживании станка, его срок службы составит 10 и более лет, даже при наиболее интенсивном использовании!
Станок работает с помощью системы ЧПУ в автоматическом и ручном режиме!
Преимущества:
Автоматическая подача металлопроката для распиловки по длине на заданные размеры
Оператор задает необходимое количество заготовок при этом, у него нет необходимости контролировать процесс, станок завершит работу самостоятельно
Возможность подавать металлопрокат пачкой
Схема работы станка:
Описание
На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок BS-260G позволяет делать распилы заготовок диаметром до 227мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
| Технические характеристики |
STX BS-260G |
| Рабочая зона |
+90° +45° +60° |
| Максимальное сечение круглого профиля, мм |
227 150 90 |
| Максимальное сечение квадратного профиля, мм |
210 140 80 |
| Максимальное сечение прямоугольного профиля, мм |
230x190 150х125 150х125 |
| Резка под углом |
0° до 45° в одну сторону |
| Скорость резания (2 режима), м/мин |
36 – 72 |
| Размер полотна, мм |
27х0,9х2455 |
| Подача пильной рамы |
собственный вес с гидрорегулировкой |
| Зажим заготовки |
ручной (+ рычаг быстрой доводки) |
| Высота от пола до основания тисков, мм |
900 |
| Лампа освещения |
+ |
| Датчик контроля натяжения полотна – тензометр |
+ |
| Датчик остановки станка в случае обрыва полотна |
+ |
| Привод |
зубчатый |
| Мощность двигателя |
1/1,5 (3-х фазный) |
|
| Габариты упаковки, ДхШхВ мм |
1460х720х1100 |
| Масса нетто/брутто, кг |
220/275 |
Процесс пиления
- Точность движения ленты обеспечивается за счет роликовых подшипников
- Движение ленты осуществляется через мотор-редуктор в 2-х скоростных режимах (36 или 72 м/мин)
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
Стандартная комплектация для BS-260G
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Поворотный стол с возможность поворота 0°…+45°…+60°
- Подвижные направляющие с твердосплавными пластинками
- Гидроцилиндр предназначен для регулировки и снижения скорости опускания рамы (плавное опускание рамы и заданная скорость подвода и рабочего хода)
- Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
- Скорость вращения пилы, фиксированная 36,72 м/мин
- Ручное натяжение ленты
- Мерный упор 500 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ (станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы)

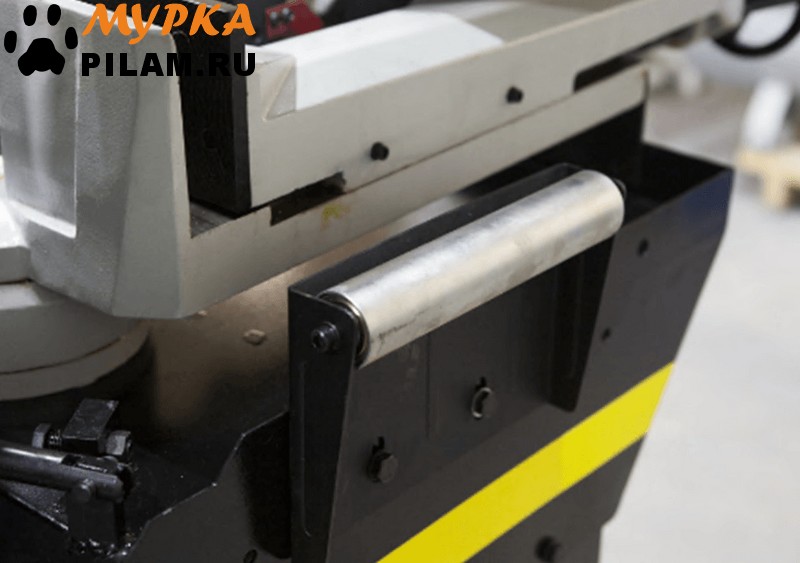

- Пила ленточная квалитет М42, ролик прямой для подачи заготовок к тискам
- Датчик контроля натяжения полотна – тензометр
- Датчик остановки станка в случае обрыва полотна
- Лампа освещения
Основные элементы cтанка BS-260G
- Опускание рамы осуществляется под собственным весом
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход) обеспечиваются гидравлическим перепускным клапаном
- Быстрый зажим заготовки - тиски с ручным зажимом
- Станция охлаждения, обеспечивающая подачу СОЖ (расположена внутри рамы) + и регулировочные краны для регулировки напора СОЖ

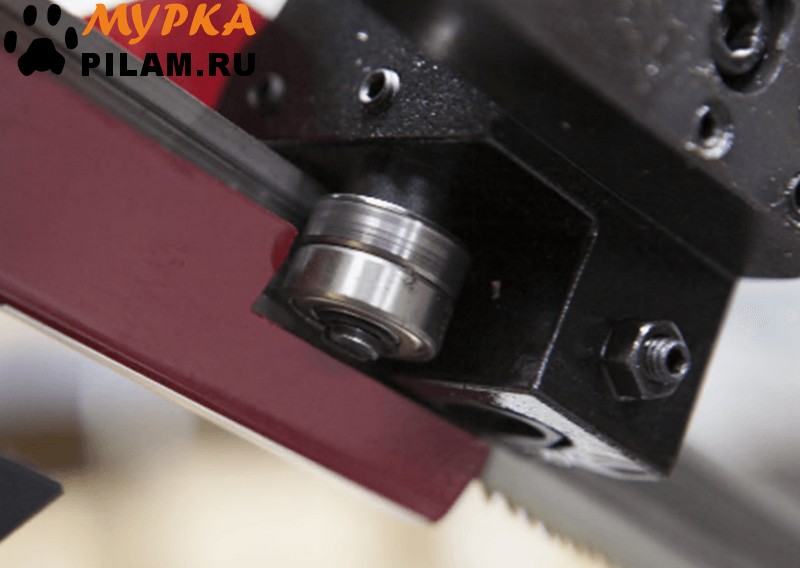

- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Скорость вращения полотна имеет 3 скоростных режима
- Ручное натяжение ленты
- Мерный упор 250 мм
- Пила ленточная квалитет М42
- Механические тиски + рычаг быстрой доводки

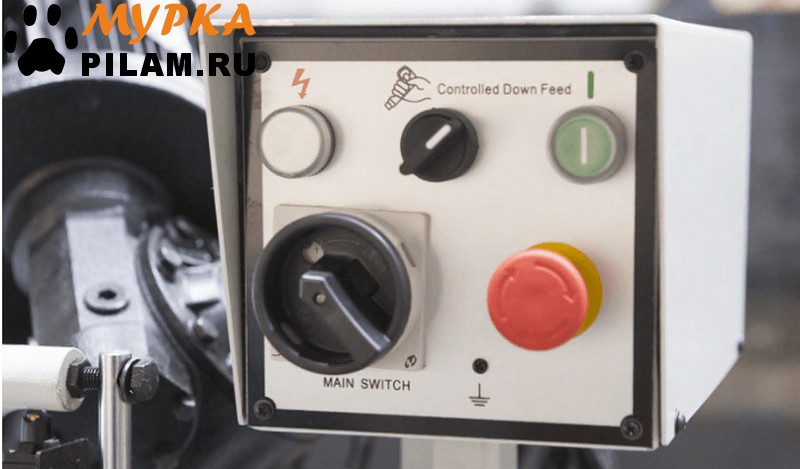

Принцип работы
- Индикатор включения станка
- Переключатель режима работы (автоматическое и с контролем подачи вниз)
- Кнопка включения станка
- Переключатель скорости резания и выключения станка
- Общая кнопка стоп

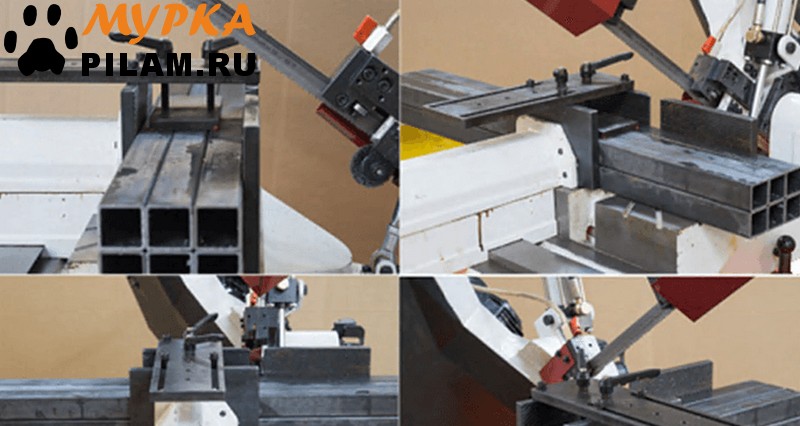

- Дополнительный прижим для пакетной резки для BS-260G: Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами.
- Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.
- На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Предназначен для регулировки и снижения скорости опускания рамы

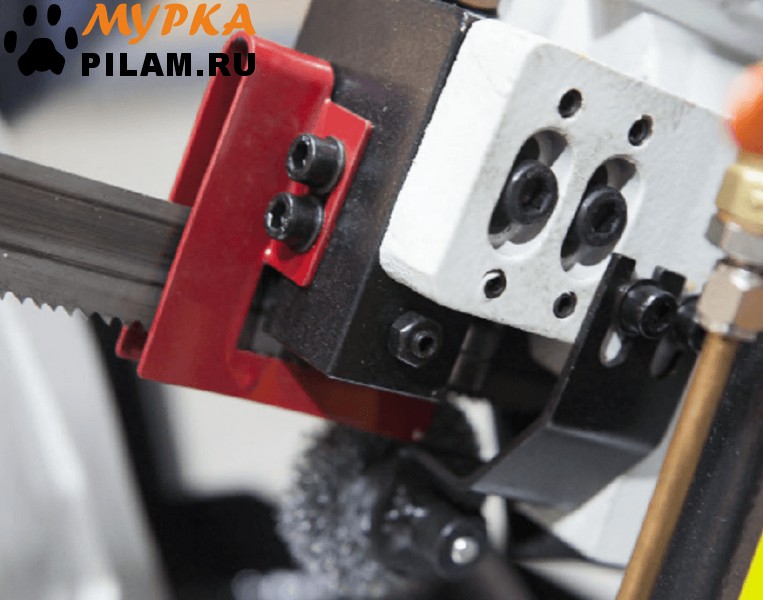

- Подвижная направляющая, зубчатый блок, с твёрдосплавными плаcтинами и подшипниками для выпрямления полотна в зоне резания.
- Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.
- Механическая щётка для очистки полотна

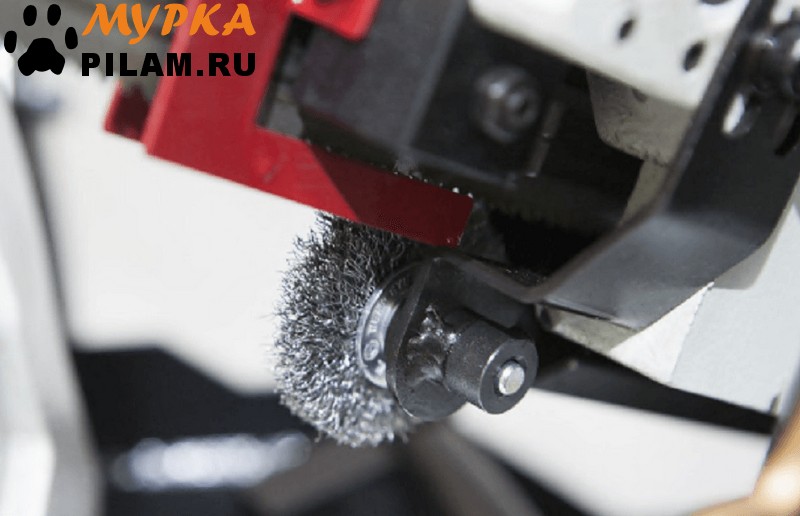

- Механическая дисковая щётка (приводимая в движение от движения полотна).

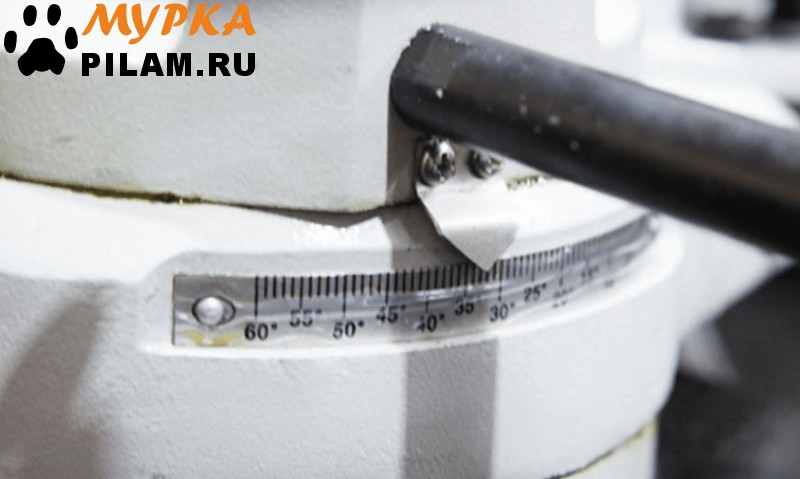

- Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60° по шкале.

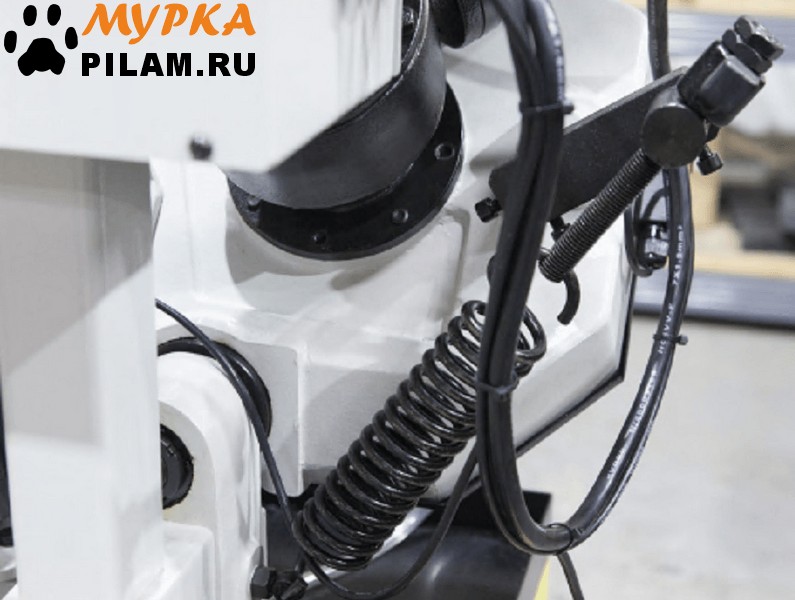

- Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки)
- Панель управления
- Зубчатый привод
- Неподвижные механические тиски
- Рычаг доводки тисков
- Маховик ручного натяжения ленты

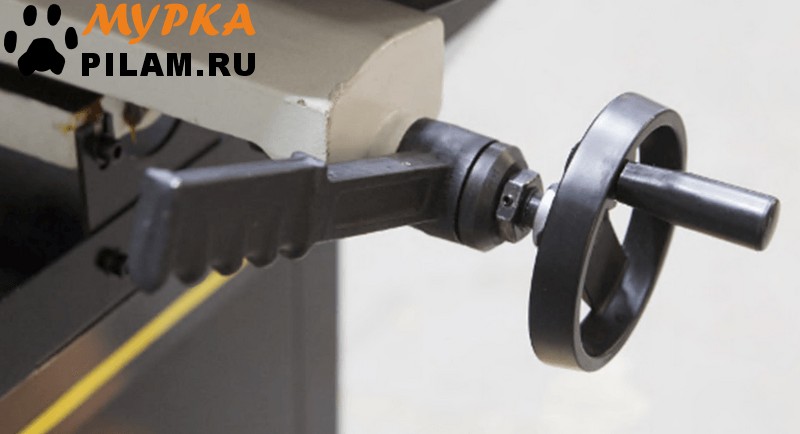

- Маховик тисков и рычаг быстрой доводки
- Помпа СОЖ

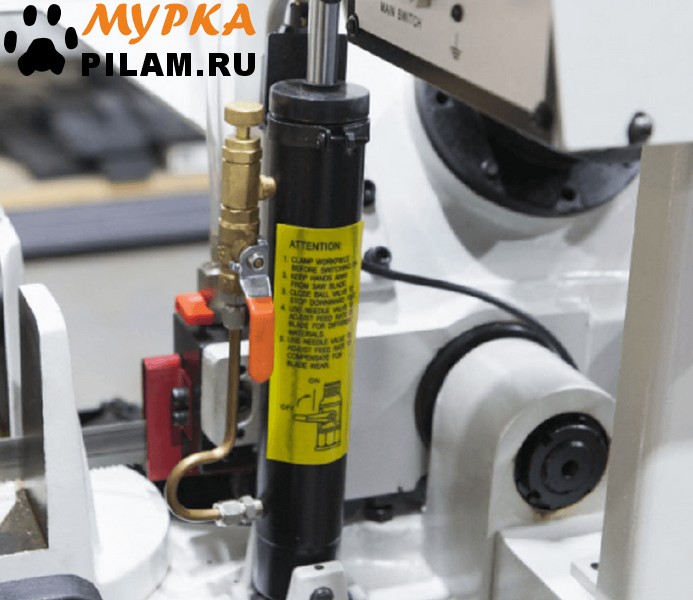

- Гидроцилиндр
- Мерный упор 500 мм

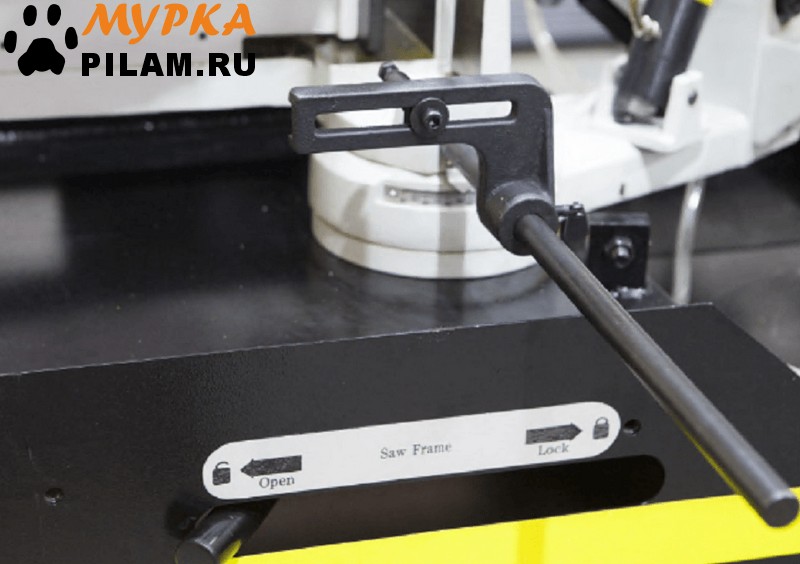

- Рычаг фиксации поворота рамы
- Таблица скорости резания и подбора шага зубьев

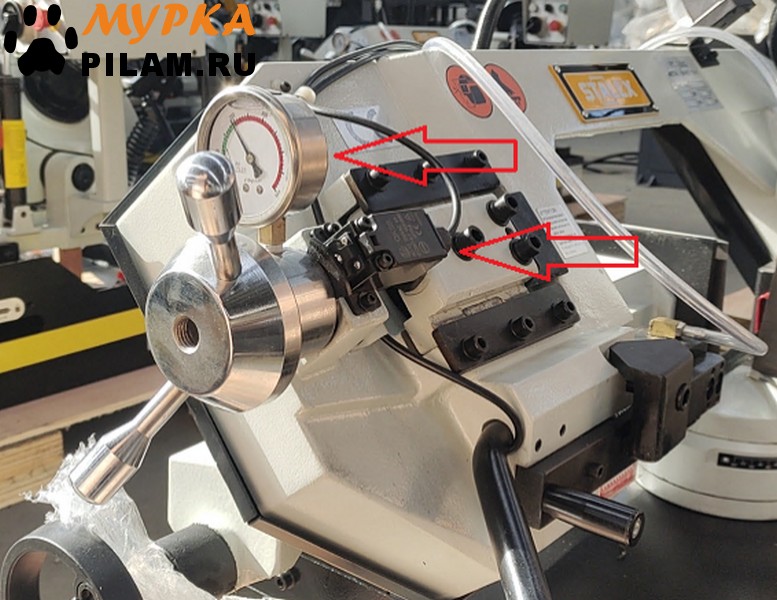

- Датчик контроля натяжения полотна – тензометр
- Датчик остановки станка в случае обрыва полотна

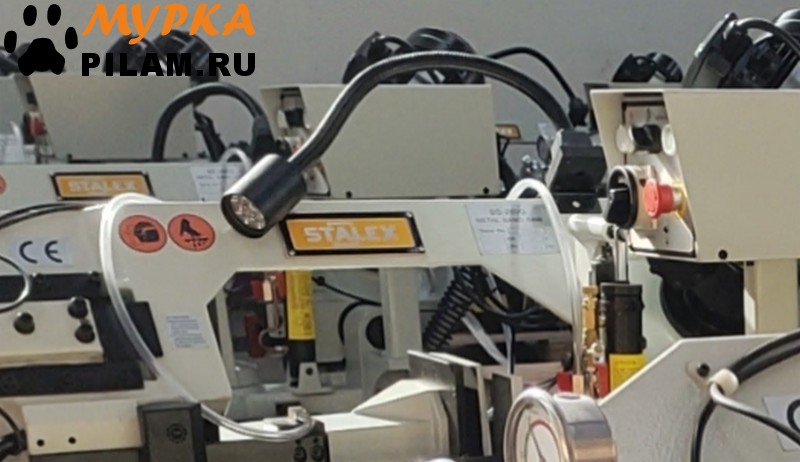

- Лампа освещения

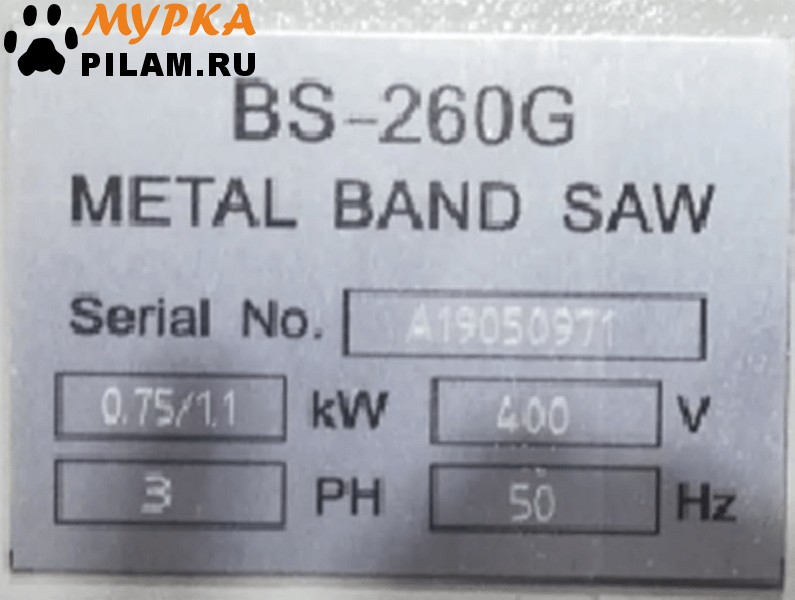

- Шильдик станка

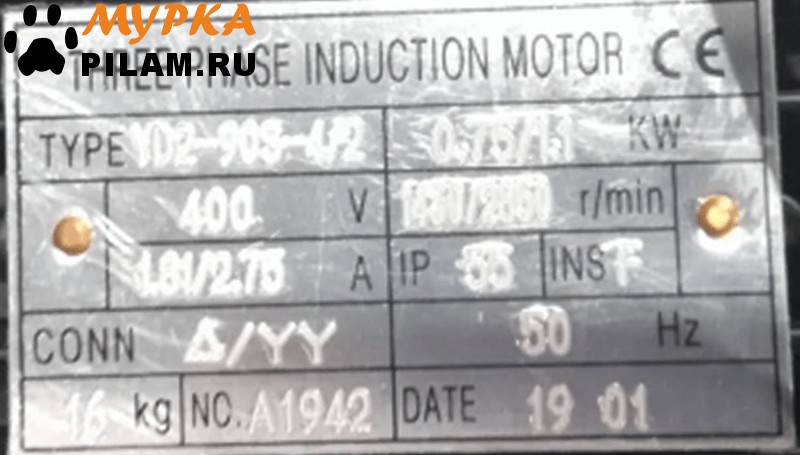

- Шильдик двигателя
