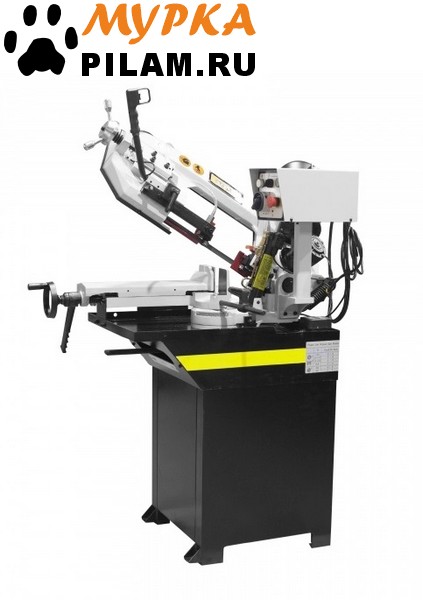

Ленточнопильный станок с гидроразгрузкой STX BS-170G

енточнопильный станок по металлу модели Алтай-СЛК-350 создавался лучшими конструкторами завода и имеет классическую схему работы. Учитывая потребности производств, он предназначается  для резки металлопроката, пачек, заготовок из черных и цветных металлов, нержавеющей и легированной стали и чугуна в заготовительных цехах предприятий металлоконструкций, машиностроительных и ремонтных заводах.

Ленточнопильный станок по металлу Алтай-СЛК-350 часто используется в 2-3х сменном режиме. При своевременном техническом облуживании станка, его срок службы составит  10 и более лет, даже при наиболее интенсивном  использовании!
Станок работает с помощью системы ЧПУ в автоматическом и ручном режиме!
Преимущества:
Автоматическая подача металлопроката для распиловки по длине на заданные размеры
Оператор задает необходимое количество заготовок при этом, у него нет необходимости контролировать процесс, станок завершит работу самостоятельно
Возможность подавать металлопрокат пачкой
Схема работы станка:



Описание


На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную. Станок BS-170G позволяет делать распилы заготовок диаметром до 170мм.


В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.


Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор. Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.


Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.


Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.


Технические характеристики STX BS-170G
Рабочая зона +90°          +45°         +60°
Максимальное сечение круглого профиля, мм 170            120           70
Максимальное сечение прямоугольного профиля, мм 170x200    110х110    60x60
Скорость резания, м/мин 39 / 72
Размер полотна, мм 20х0,9х2085
Подача пильной рамы собственный вес с гидрорегулировкой
Зажим заготовки ручной (+ рычаг быстрой доводки)
Питание 3фазы, 380 вольт 50Гц.
Привод зубчатый
Мощность двигателя 0.75/1,1 кВт. (3-х фазный)
Габариты упаковки, ДхШхВ мм 1250х720х1000
Масса нетто/брутто, кг 170/202

Процесс пиления
  • Точность движения ленты обеспечивается за счет роликовых подшипников
  • Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)
  • Регулировка угла поворота вдоль шкалы
  • Регулируемая подача СОЖ в зону резания
  • Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)
Стандартная комплектация для BS-170G
  • Поворотный стол с возможность поворота 0°…+45°…+60º
  • Подвижная направляющая с роликовыми подшипниками натяжения полотна
  • Перепускной клапан плавная регулировка опускания пильной рамы
  • Тиски с ручным зажимом, и рычагом быстрой доводки
  • Скорость вращения пилы, фиксированная 36, 72 м/мин
  • Ручное натяжение ленты
  • Мерный упор 500 мм
  • Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
  • Пила ленточная квалитет М42
Основные элементы cтанка BS-170G
  • Литая чугунная рама гарантирует жесткость станка и гасит вибрации
  • Опускание рамы осуществляется под собственным весом
  • Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
  • Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
  • Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
  • Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
Принцип работы
  • Панель управления
- Индикатор включения станка
- Переключатель режима работы (автоматическое и с контролем подачи вниз)
- Кнопка включения станка
- Переключатель скорости резания и выключения станка
- Общая кнопка стоп

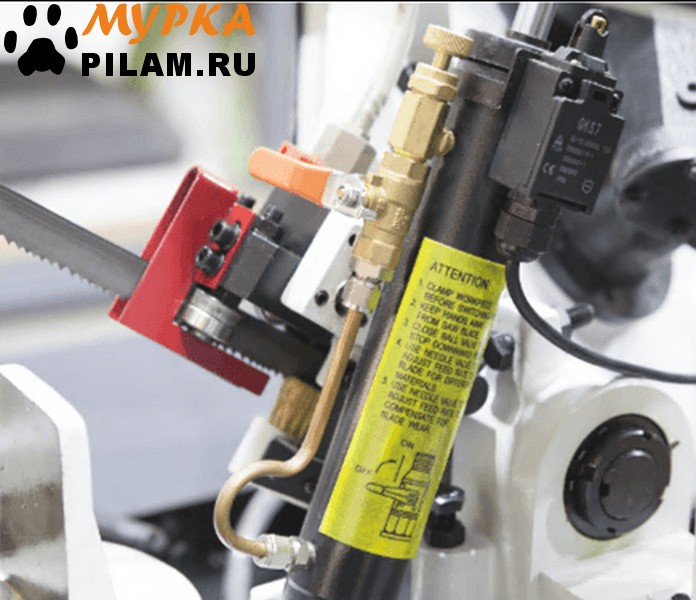

  • На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.
  • Датчик выключения станка в нижнем положении рамы.

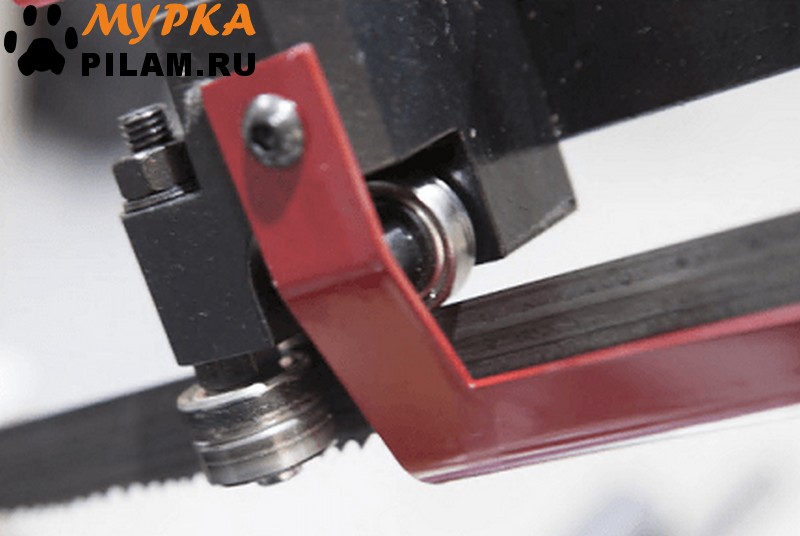

  • Неподвижная направляющая с роликовыми подшипниками натяжения полотна.
  • Механическая щётка для очистки полотна
  • Подвижная направляющая с роликовыми подшипниками натяжения полотна.
  • Неподвижная направляющая с роликовыми подшипниками натяжения полотна.
  • Механическая щётка для очистки полотна
  • Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60º по шкале.
  • Мерный упор 500 мм.

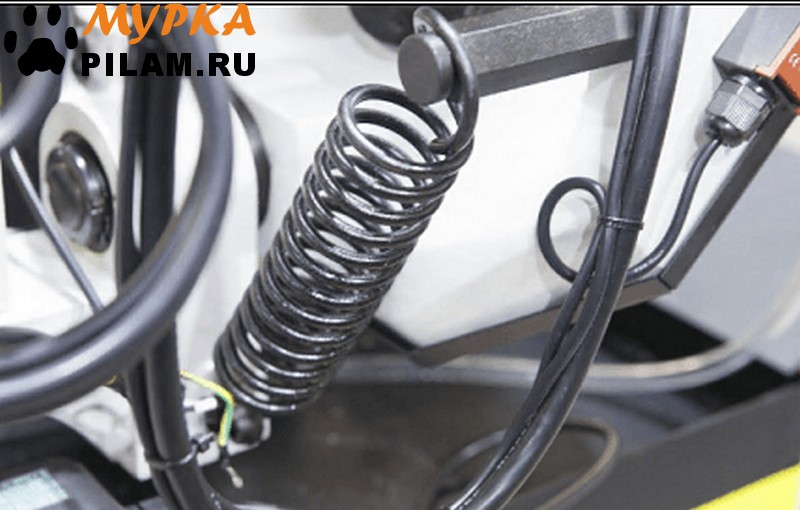

  • Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки)

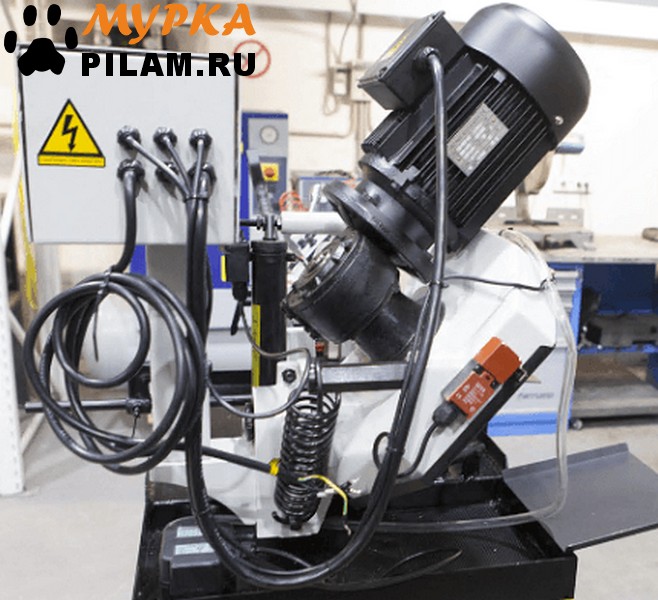

  • Зубчатый привод
  • Датчик отключения станка при снятом кожухе рамы
  • Помпа СОЖ

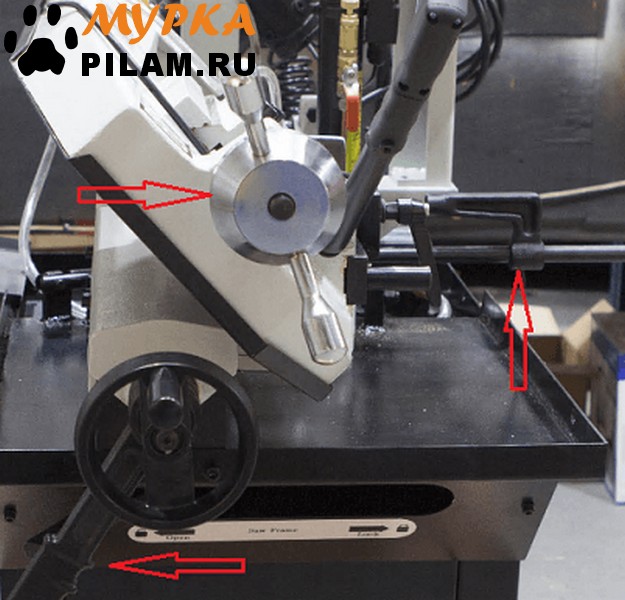

  • Тиски с ручным зажимом, и рычагом быстрой доводки

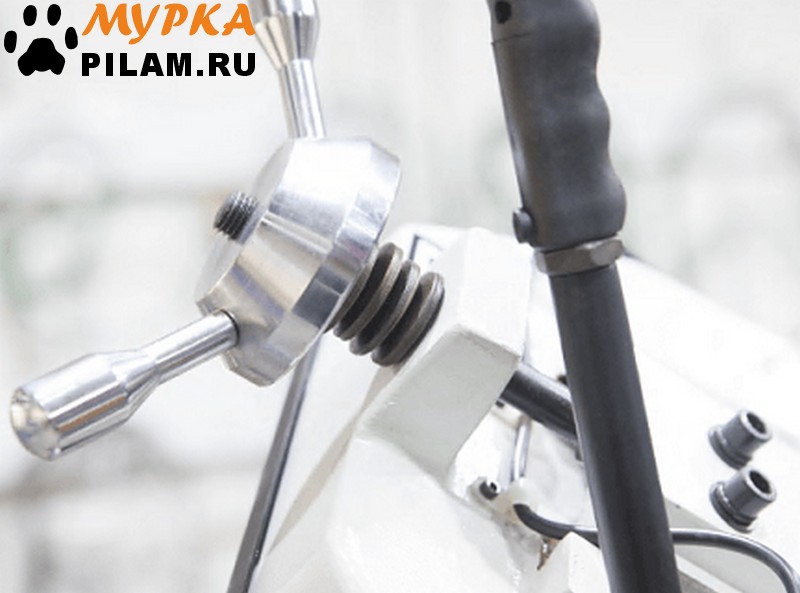

  • Маховик ручного натяжения ленты

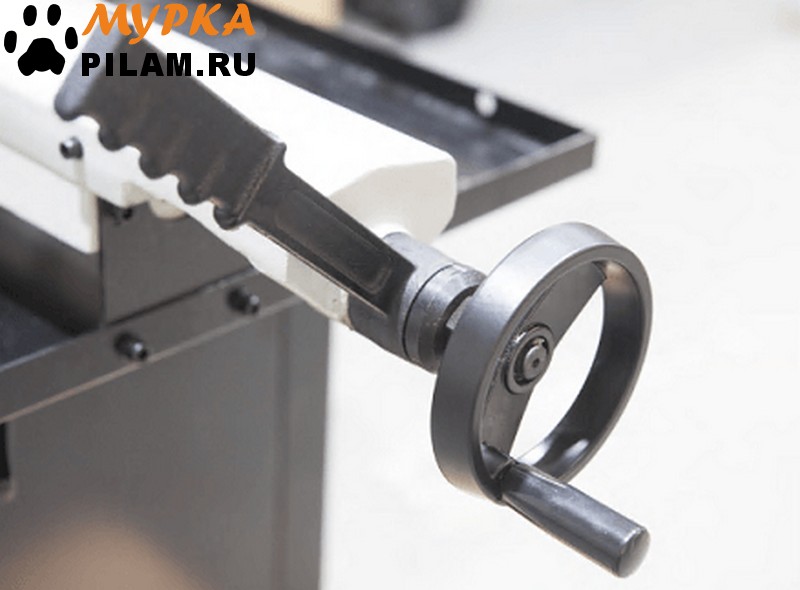

  • Маховик тисков и рычаг быстрой доводки

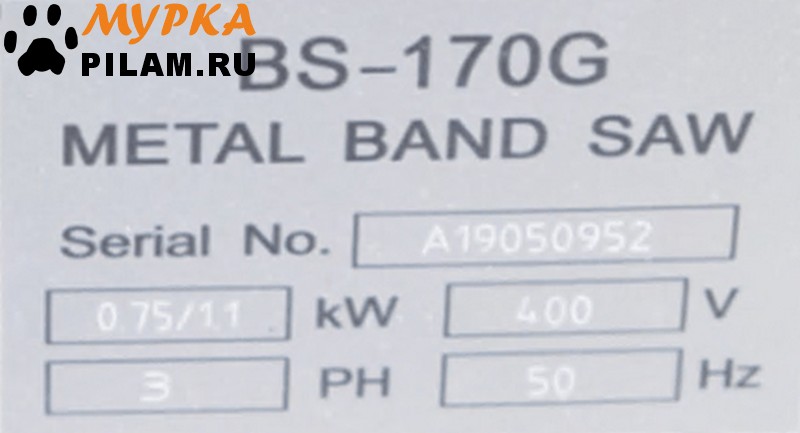

  • Шильдик станка

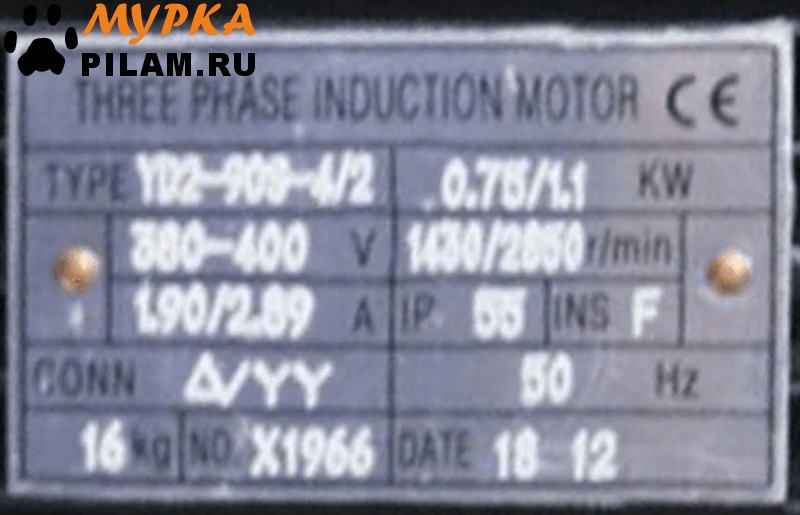

  • Шильдик мотора

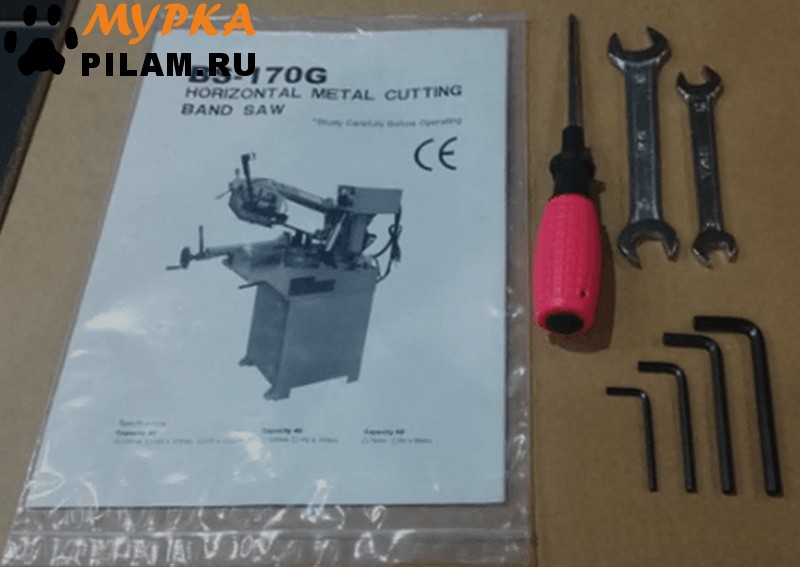

  • В комплекте со станком поставляется отвертка крестовая, два рожковых ключа, четыре шестигранника.
