Станок фальцепрокатный LC 12R предназначен для прокатки фальцев,
соединительных реек, элементов фальцевого соединения, применяемых при
изготовлении круглых и прямоугольных воздуховодов. Наборы роликов размещены:
с двух сторон для проката «лежачего фальца», «углового фальца», «ответной части
углового фальца» и «ступенчатого фальца»; по центру для проката «соединительной
рейки» и надстройка сверху для проката «уголка» на радиусных поверхностях.
Ролики для машин изготовлены из специальной стали высокого качества, с
дополнительной объемной закалкой. Механизм предназначен для работы с
тонколистовой низкоуглеродистой сталью (марки стали СТ-0 ÷ СТ-20), оцинкованной
и окрашенной (возможно повреждение окрашенного слоя) сталью и без покрытия, а
также нержавеющей сталью, медью и другими металлами со схожими пределами
прочности и упругости. Эксплуатация оборудования допускается в сухих
отапливаемых помещениях при температурах от +4 ˚С до +40 ˚С, относительная
влажность воздуха не более 80% при температуре 25 ˚С.

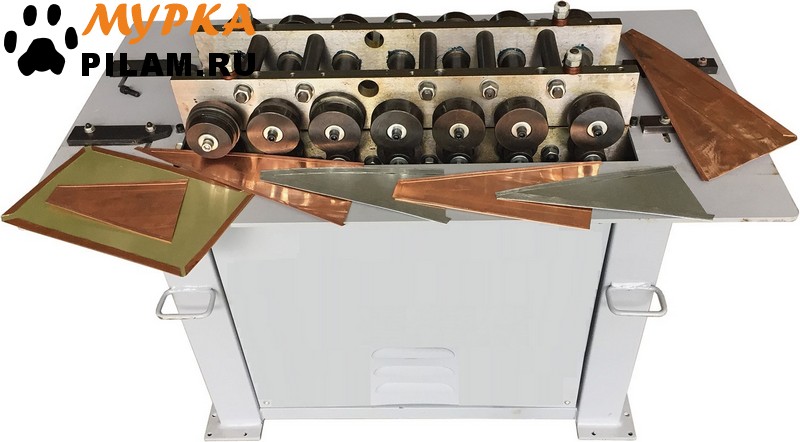

Станок фальцепрокатный LC 12HDR предназначен для формирования и вырезки объемных замковых соединений из листового материала в холодном состоянии, применяемых при изготовлении трубопроводов и т.д. Область применения – предприятия строительного комплекса для производства
воздуховодов.
Технические характеристики
LC 12HDR
Скорость профилирования, м/мин
12-13
Толщина металла, мм
0,45-1,2
Число пар профилирующих роликов
7+7+6
Мощность, кВт
1,5
Толщина обрабатываемого материала, мм:
Питтсбургский фальц
0.5 ~ 1.2
Прокат шовных изделий
0.5 ~ 1.2
Прокат деталей формы
0.5 ~ 1.2
Прокат под прямым углом
0.5 ~ 1.2
Прокат деталей формы C
0.6 ~ 0.8
Прокат дуговых панелей
0.5 ~ 1.2
Скорость работы, м/мин
6 - 8
Габариты, мм (Д x Ш x В)
1070х570х920
Вес, кг
290

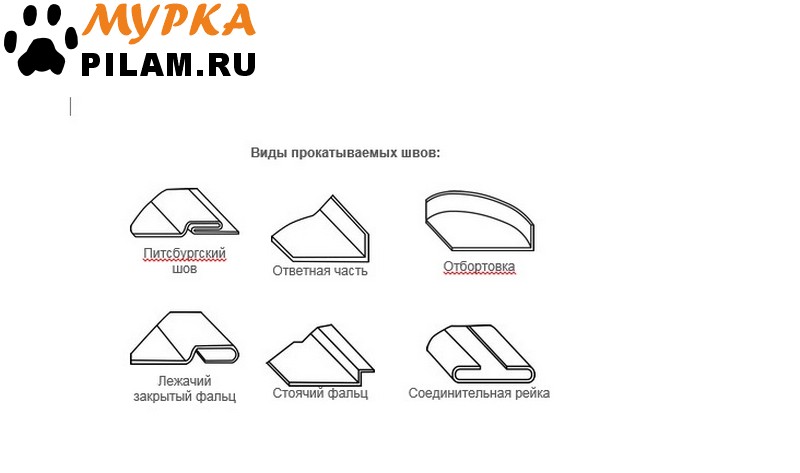

Виды замковых соединений:
Станок может обрабатывать Питтсбургский фальц,
Выполнять прокат шовных изделий,
Прокат деталей формы Z,
Прокаты под прямым углом,
Прокаты деталей формы C,
Прокаты дуговых панелей.
Преимущества и особенности фальцепрокатного станка LC-12 HDR
Прокатные ролики термически обработаны;
6 пар роликов в комплекте поставки;
Мобильность и компактность;
Высокая производительность;
Колеса для удобного перемещения по цеху.
Кроме роликов для дозагиба до 180 град за 1 поход – станок делает фальцевые замки для вентиляции.
