Автоматическая линия для производства прямоугольных воздуховодов SGR KKM-01
Состав линии:
Линия состоит из разматывателя металлического листа, правильно-подающего устройства, системы нанесения ребер жесткости, системы угловой и прямоугольной высечки, листогиба и гидравлической гильотины.
Линия автоматически управляется от системы ЧПУ с высокоточными сервомоторами с обратной связью, что позволяет достичь высокой точности, производительности и надежности работы линии.
Максимальная рабочая скорость линии – 10 м/мин. Отклонение длины ± 0.5 мм. Отклонение диагональности ± 0.8 мм.
2 режима управления - автоматическое и полуавтоматическое. Автоматическая линия по производству воздуховодов комплектуется одним, двумя или тремя разматывателями, в зависимости от желания заказчика.
Использование данной линии позволяет автоматизировать процесс изготовления воздуховодов и получать до 30 000 м2 воздуховодов в месяц.
Технические характеристики:
Максимальная ширина рулона, мм 1250
Длина, мм 600 - 2500
Кол-во разматывателей металла
Максимальный вес рулона, кг
Max кол-во разматывателей ≤ 4
Максимальная толщина, мм
Внутренний диаметр рулона, мм
Внешний диаметр рулона, мм ≤ 1300
Минимальная толщина, мм 0,5
Наименьшее сечение воздуховода, мм 125x125
Форма ребер жесткости Параллельные ребра
Max скорость, м/мин 16
Потребляемая мощность, кВт 11
Погрешность резки по длине, мм/мин ±0.5
Отклонение по диагонали, мм ±0.8
Монтажная площадь, м2 13
Погрешности при гибке, мм/мин 1
Отклонение по градусам, при гибке ±5°
Габариты, мм 5500х2300х1350
Вес, кг 5000
Особенности линии АСКВ-1250:
Система ЧПУ позволяет выбрать программу для выпуска из нескольких вариантов;

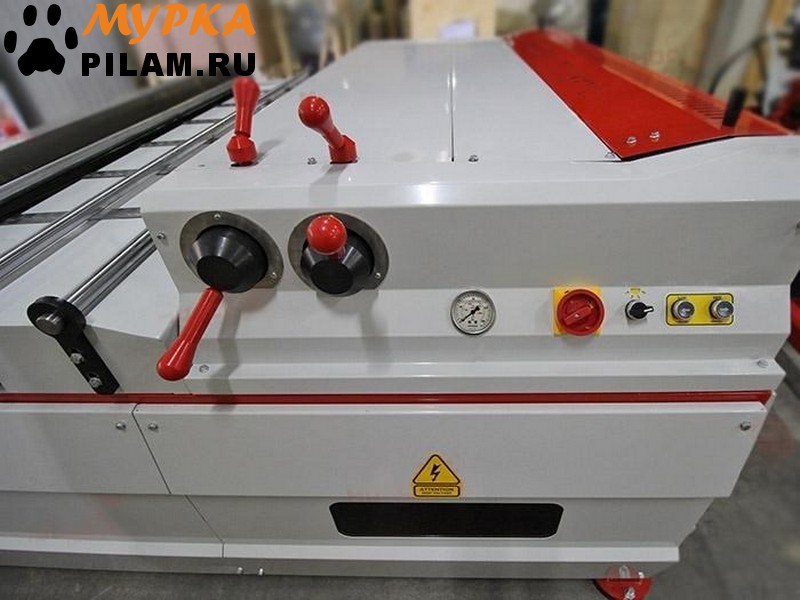

2 режима управления системой: панель ЧПУ с цветным дисплеем «тач-скрин» для работы в автоматическом режиме и дублирующий пульт на кнопках для управления в полуавтоматическом режиме;
система управления позволяет задавать любые величины припуска на соединительный шов;
встроенные счётчики длины рулона и количества произведённых изделий;
гидравлическая система состоит из высококачественных насосов и клапанов;
ножи гильотины и листогиба изготовлены из высококачественной стали, прошедшей термическую закалку;
правильно-подающее устройство состоит из 6-ти валков, изготовленных из стали 45 с поверхностным шлифованием, а также из прорезиненных протягивающих роликов;
станция разматывателей оснащена блоком автоматики с обратной связью и устройством плавного пуска.
В состав линии входят:
• разматыватель рулонного металлического листа -2 шт на сдвоенной раме
• русифицированная промышленная система ЧПУ
• энкодеры заменены на сервоприводы
• счетчик воздуховодов
• подающее устройство
• устройство для правки листа
• система нанесения ребер жесткости
• угловысечные приспособления для TDF-фланца
• листогиб с поворотной балкой
• гильотина, отрезающая готовый воздуховод
Описание:

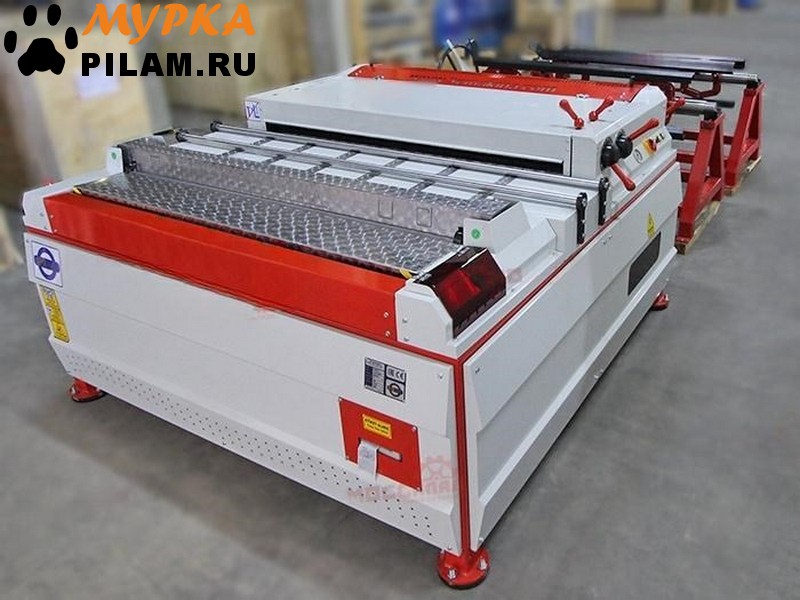

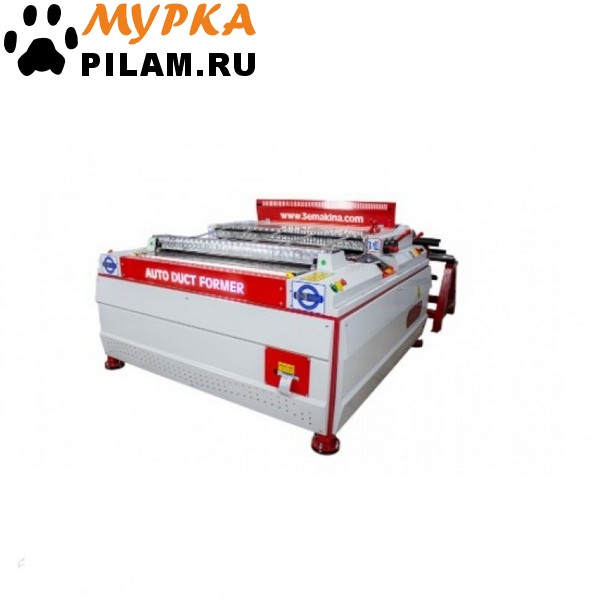

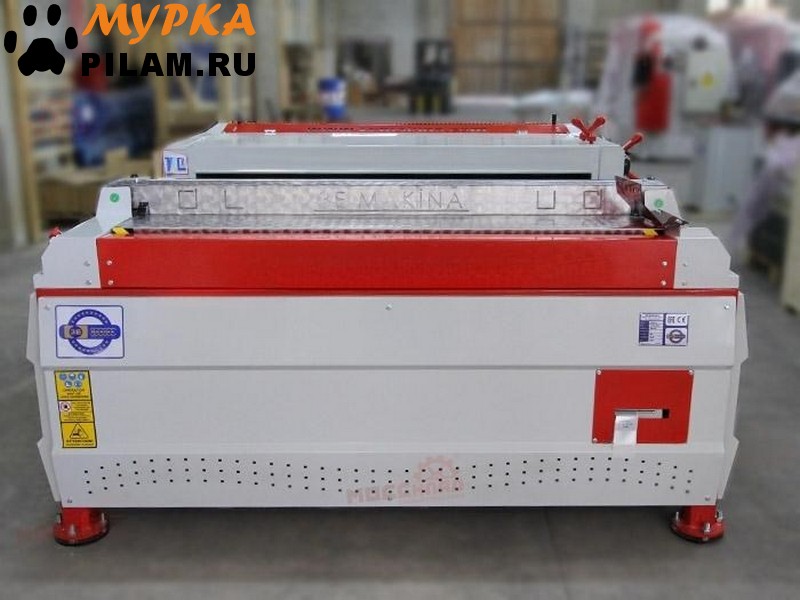

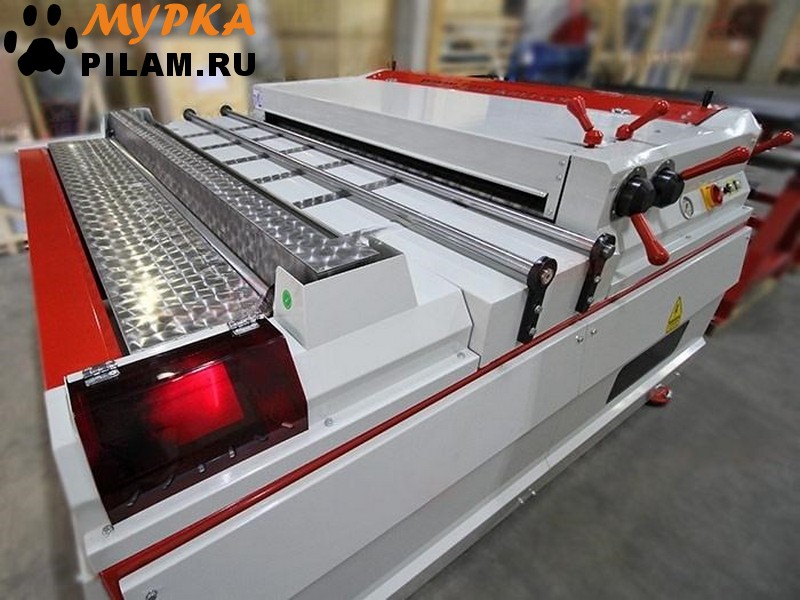

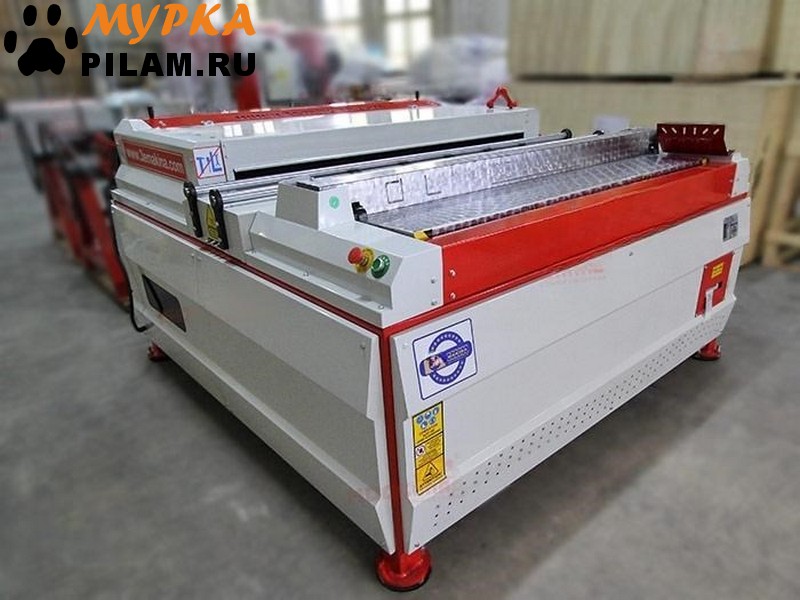

Станок для производства прямоугольных воздуховодов KKM-01 предназначен для быстрого изготовления вентиляционных коробов
прямоугольного сечения. Линия по производству воздуховодов имеет рабочую ширину 1250 мм, в комплекте поставки - 2 разматывателя,
изготавливает Z-ребра жесткости.
|
Технические характеристики
|
KKM-01 (1250) |
| Производитель |
3E Makina |
| Электропитание, В/Гц |
380/450 |
| Рабочая длина, мм |
1250 |
| Длина, мм |
2000 |
| Толщина металла, мм |
0,5-1,2 |
| Высота, мм |
1500 |
| Ширина, мм |
2000 |
| Мощность, кВт |
2.2 |
| Вес, кг |
2000
|
Особенности линии ККМ-01:

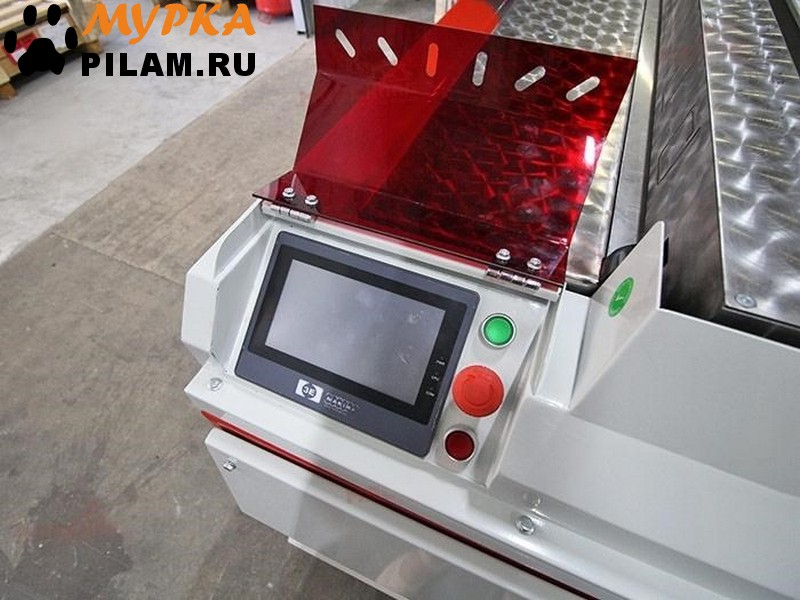

- Станок имеет ЧПУ управление с PLC монитором
- Максимальная ширина рулона 1250 мм;
- Минимальное сечение воздуховода 100мм х 100мм;
- Производительность: 180 м2/ч;
- Податчик материала на 1 лист;
- В комплекте 2 разматывателя под рулоны;
- Станок полностью гидравлический;

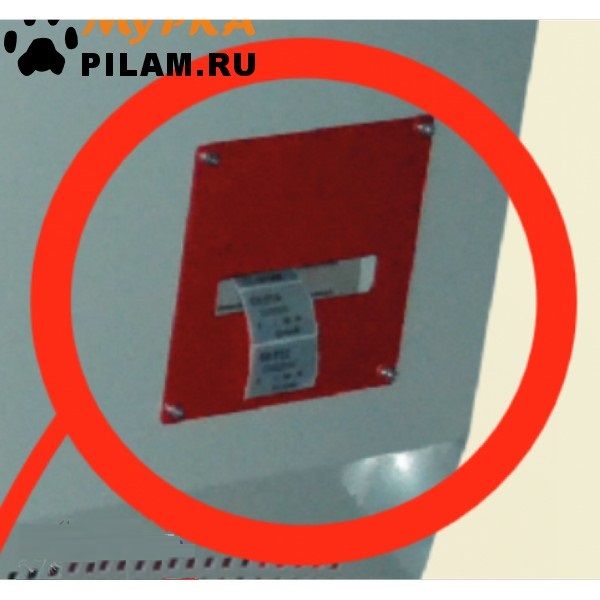

- Функция печати этикеток.
- Возможность изготовления ребер жесткости 2х типов: Z- образные и трапецеидальные (по специальному заказу);
- Возможность производства 4-х типов изделий.
