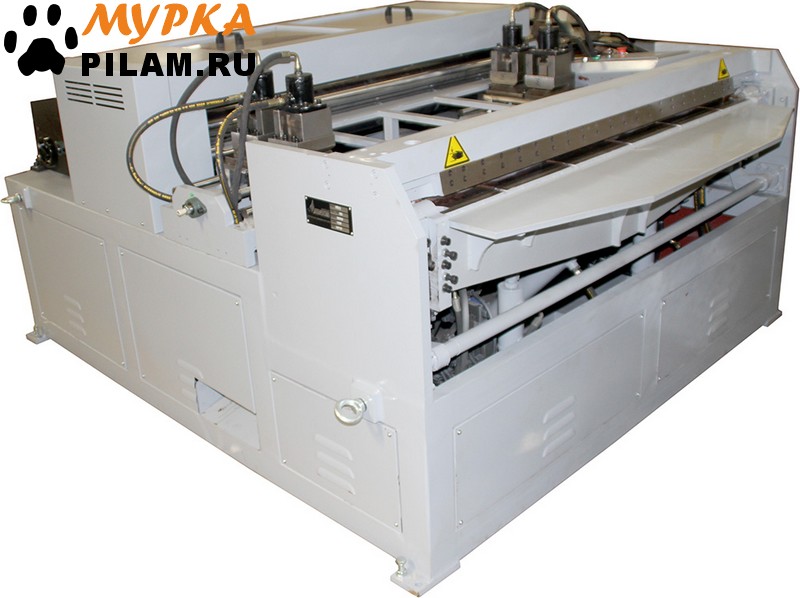

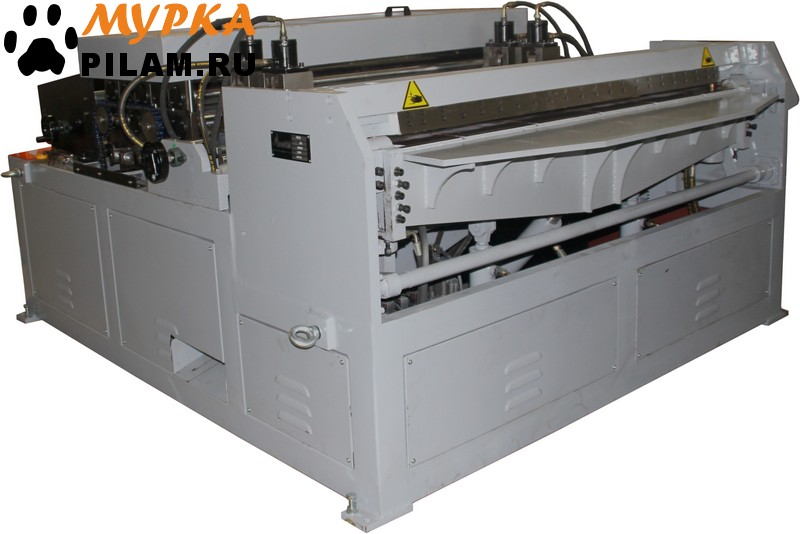

Автоматическая линия для производства прямоугольных воздуховодов SGR АСКВ-1250
Состав линии:
Линия состоит из разматывателя металлического листа, правильно-подающего устройства, системы нанесения ребер жесткости, системы угловой и прямоугольной высечки, листогиба и гидравлической гильотины.
Линия автоматически управляется от системы ЧПУ с высокоточными сервомоторами с обратной связью, что позволяет достичь высокой точности, производительности и надежности работы линии.
Максимальная рабочая скорость линии – 10 м/мин. Отклонение длины ± 0.5 мм. Отклонение диагональности ± 0.8 мм.
2 режима управления - автоматическое и полуавтоматическое. Автоматическая линия по производству воздуховодов комплектуется одним, двумя или тремя разматывателями, в зависимости от желания заказчика.
Использование данной линии позволяет автоматизировать процесс изготовления воздуховодов и получать до 30 000 м2 воздуховодов в месяц.
Технические характеристики:
Максимальная ширина рулона, мм 1250
Длина, мм 600 - 2500
Кол-во разматывателей металла
Максимальный вес рулона, кг
Max кол-во разматывателей ≤ 4
Максимальная толщина, мм
Внутренний диаметр рулона, мм
Внешний диаметр рулона, мм ≤ 1300
Минимальная толщина, мм 0,5
Наименьшее сечение воздуховода, мм 125x125
Форма ребер жесткости Параллельные ребра
Max скорость, м/мин 16
Потребляемая мощность, кВт 11
Погрешность резки по длине, мм/мин ±0.5
Отклонение по диагонали, мм ±0.8
Монтажная площадь, м2 13
Погрешности при гибке, мм/мин 1
Отклонение по градусам, при гибке ±5°
Габариты, мм 5500х2300х1350
Вес, кг 5000
Особенности линии АСКВ-1250:
Система ЧПУ позволяет выбрать программу для выпуска из нескольких вариантов;

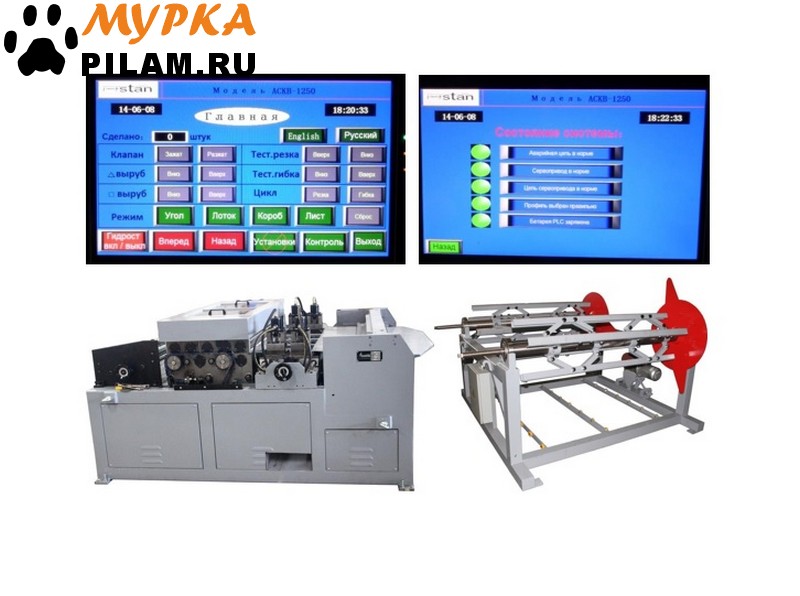

2 режима управления системой: панель ЧПУ с цветным дисплеем «тач-скрин» для работы в автоматическом режиме и дублирующий пульт на кнопках для управления в полуавтоматическом режиме;
система управления позволяет задавать любые величины припуска на соединительный шов;
встроенные счётчики длины рулона и количества произведённых изделий;
гидравлическая система состоит из высококачественных насосов и клапанов;
ножи гильотины и листогиба изготовлены из высококачественной стали, прошедшей термическую закалку;

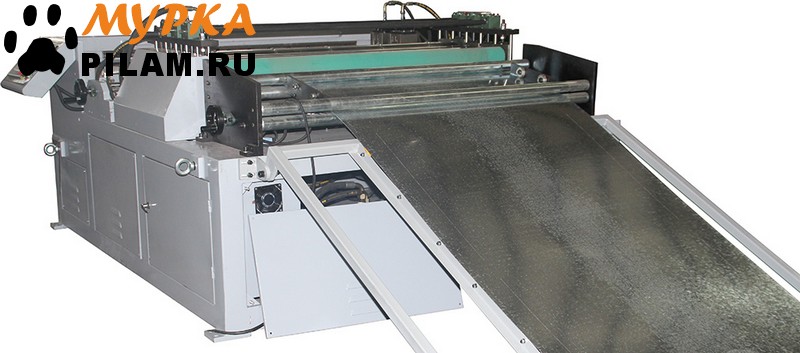

правильно-подающее устройство состоит из 6-ти валков, изготовленных из стали 45 с поверхностным шлифованием, а также из прорезиненных протягивающих роликов;
станция разматывателей оснащена блоком автоматики с обратной связью и устройством плавного пуска.
В состав линии входят:

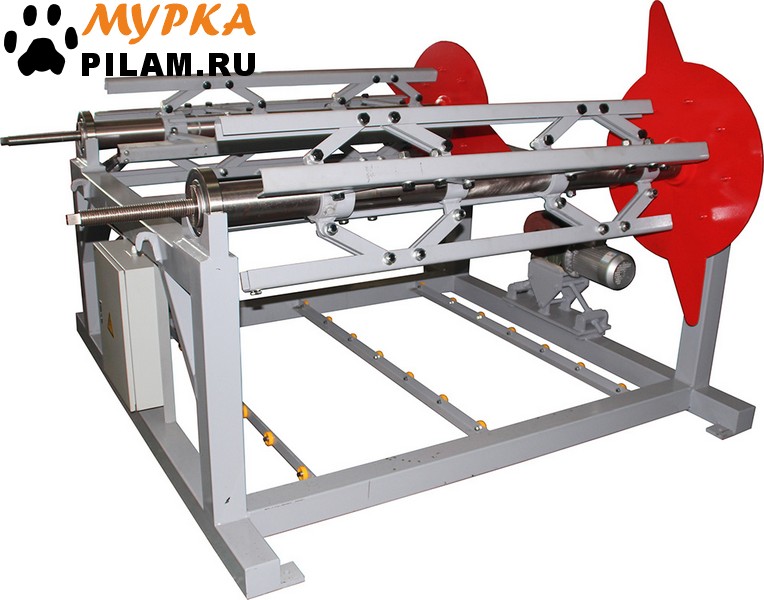

• разматыватель рулонного металлического листа -2 шт на сдвоенной раме
• русифицированная промышленная система ЧПУ
• энкодеры заменены на сервоприводы
• счетчик воздуховодов
• подающее устройство
• устройство для правки листа
• система нанесения ребер жесткости
• угловысечные приспособления для TDF-фланца
• листогиб с поворотной балкой
• гильотина, отрезающая готовый воздуховод
Описание:

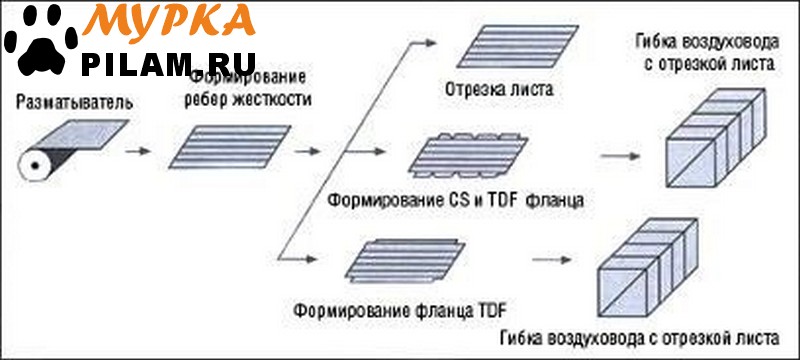

Линия АСКВ-1250 выполняет практически весь цикл изготовления прямого участка прямоугольного воздуховода - размотку рулонного металла, выпрямления листа( правку), гибку короба, нанесение ребер жесткости, высечки углов под TDF фланец (при необходимости) и отрезку готового воздуховода. Управляется линия с помощью русифированной системы ЧПУ, все параметры задаются на экране системы управления линией АСКВ. С помощью автоматической линии процесс производства воздуховодов становится экономным, быстрым и точным. Выпуск больших объемов продукции высокого качества позволяет увеличить объем продаж на рынке за короткое время.
| Технические характеристики |
АСКВ-1250 |
| Максимальная ширина рулона, мм |
1250 |
| Длина, мм |
600 - 2500 |
| Кол-во разматывателей металла |
2 |
| Максимальный вес рулона, кг |
5000 |
| Max кол-во разматывателей |
≤ 4 |
| Внутренний диаметр рулона, мм |
508 |
| Внешний диаметр рулона, мм |
≤ 1300 |
| Минимальная толщина, мм |
0,5 |
| Наименьшее сечение воздуховода, мм |
125x125 |
| Форма ребер жесткости |
Параллельные ребра |
| Max скорость, м/мин |
16 |
| Потребляемая мощность, кВт |
11 |
| Погрешность резки по длине, мм/мин |
±0.5 |
| Отклонение по диагонали, мм |
±0.8 |
| Монтажная площадь, м2 |
13 |
| Погрешности при гибке, мм/мин |
1 |
| Отклонение по градусам, при гибке |
±5° |
| Габариты, мм |
5500х2300х1350 |
| Вес, кг |
5000 |
Состав линии:
- Линия состоит из разматывателя металлического листа, правильно-подающего устройства, системы нанесения ребер жесткости, системы угловой и прямоугольной высечки, листогиба и гидравлической гильотины.
- Линия автоматически управляется от системы ЧПУ с высокоточными сервомоторами с обратной связью, что позволяет достичь высокой точности, производительности и надежности работы линии.
- Максимальная рабочая скорость линии – 10 м/мин. Отклонение длины ± 0.5 мм. Отклонение диагональности ± 0.8 мм.
- 2 режима управления - автоматическое и полуавтоматическое. Автоматическая линия по производству воздуховодов комплектуется одним, двумя или тремя разматывателями, в зависимости от желания заказчика.
Использование данной линии позволяет автоматизировать процесс изготовления воздуховодов и получать до 30 000 м2 воздуховодов в месяц.
Особенности линии АСКВ-1250:
- Система ЧПУ позволяет выбрать программу для выпуска из нескольких вариантов;
- 2 режима управления системой: панель ЧПУ с цветным дисплеем «тач-скрин» для работы в автоматическом режиме и дублирующий пульт на кнопках для управления в полуавтоматическом режиме;
- Система управления позволяет задавать любые величины припуска на соединительный шов;
- Встроенные счётчики длины рулона и количества произведённых изделий;
- Гидравлическая система состоит из высококачественных насосов и клапанов;
- Ножи гильотины и листогиба изготовлены из высококачественной стали, прошедшей термическую закалку;
- Правильно-подающее устройство состоит из 6-ти валков, изготовленных из стали 45 с поверхностным шлифованием, а также из прорезиненных протягивающих роликов;
- Станция разматывателей оснащена блоком автоматики с обратной связью и устройством плавного пуска.
Комплектация:
- Разматыватель рулонного металлического листа -2 шт на сдвоенной раме
- Русифицированная промышленная система ЧПУ
- Энкодеры заменены на сервоприводы
- Счетчик воздуховодов
- Подающее устройство
- Устройство для правки листа
- Система нанесения ребер жесткости
- Уловысечные приспособления для TDF-фланца
- Листогиб с поворотной балкой
- Гильотина, отрезающая готовый воздуховод
