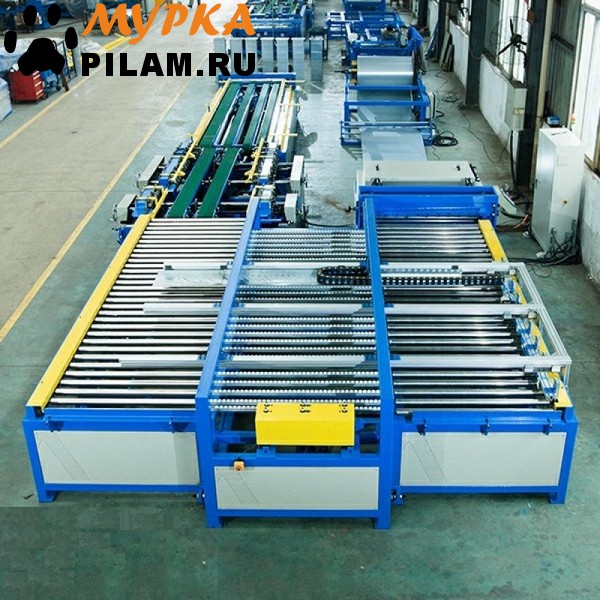

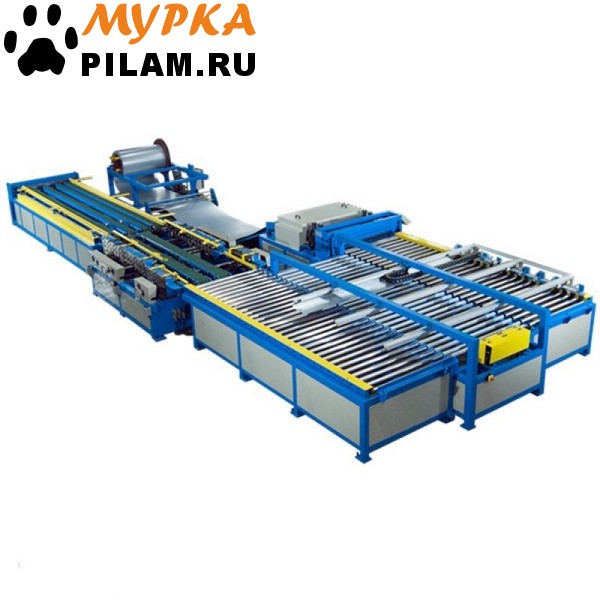

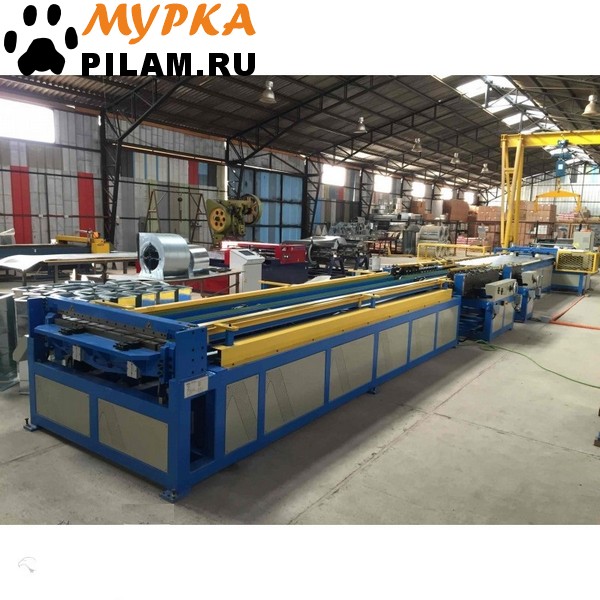

Автоматическая линия для изготовления прямоугольных воздуховодов с интегрированным фланцем ACD-U1300
Состав линии:
Линия состоит из разматывателя металлического листа, правильно-подающего устройства, системы нанесения ребер жесткости, системы угловой и прямоугольной высечки, листогиба и гидравлической гильотины.
Линия автоматически управляется от системы ЧПУ с высокоточными сервомоторами с обратной связью, что позволяет достичь высокой точности, производительности и надежности работы линии.
Максимальная рабочая скорость линии – 10 м/мин. Отклонение длины ± 0.5 мм. Отклонение диагональности ± 0.8 мм.
2 режима управления - автоматическое и полуавтоматическое. Автоматическая линия по производству воздуховодов комплектуется одним, двумя или тремя разматывателями, в зависимости от желания заказчика.
Использование данной линии позволяет автоматизировать процесс изготовления воздуховодов и получать до 30 000 м2 воздуховодов в месяц.
Технические характеристики:
Максимальная ширина рулона, мм 1250
Длина, мм 600 - 2500
Кол-во разматывателей металла
Максимальный вес рулона, кг
Max кол-во разматывателей ≤ 4
Максимальная толщина, мм
Внутренний диаметр рулона, мм
Внешний диаметр рулона, мм ≤ 1300
Минимальная толщина, мм 0,5
Наименьшее сечение воздуховода, мм 125x125
Форма ребер жесткости Параллельные ребра
Max скорость, м/мин 16
Потребляемая мощность, кВт 11
Погрешность резки по длине, мм/мин ±0.5
Отклонение по диагонали, мм ±0.8
Монтажная площадь, м2 13
Погрешности при гибке, мм/мин 1
Отклонение по градусам, при гибке ±5°
Габариты, мм 5500х2300х1350
Вес, кг 5000
Особенности линии АСКВ-1250:
Система ЧПУ позволяет выбрать программу для выпуска из нескольких вариантов;
2 режима управления системой: панель ЧПУ с цветным дисплеем «тач-скрин» для работы в автоматическом режиме и дублирующий пульт на кнопках для управления в полуавтоматическом режиме;
система управления позволяет задавать любые величины припуска на соединительный шов;
встроенные счётчики длины рулона и количества произведённых изделий;
гидравлическая система состоит из высококачественных насосов и клапанов;
ножи гильотины и листогиба изготовлены из высококачественной стали, прошедшей термическую закалку;
правильно-подающее устройство состоит из 6-ти валков, изготовленных из стали 45 с поверхностным шлифованием, а также из прорезиненных протягивающих роликов;
станция разматывателей оснащена блоком автоматики с обратной связью и устройством плавного пуска.
В состав линии входят:
• разматыватель рулонного металлического листа -2 шт на сдвоенной раме
• русифицированная промышленная система ЧПУ
• энкодеры заменены на сервоприводы
• счетчик воздуховодов
• подающее устройство
• устройство для правки листа
• система нанесения ребер жесткости
• угловысечные приспособления для TDF-фланца
• листогиб с поворотной балкой
• гильотина, отрезающая готовый воздуховод
Описание:
ACD-U1300 выполняет практически весь цикл изготовления TDF-фланца для прямого участка прямоугольного воздуховода - размотку рулонного металла, выпрямления листа( правку), нанесение ребер жесткости, высечку углов под фланец TDF, изготовление питсбургского шва, гибку короба, и отрезку готового воздуховода. Управляется линия с помощью ЧПУ, меню на русифицированное, все парметры задаются на экране Touch-screen системы управления линией ACD-U1300. С помощью автоматической линии для изготовления TDF фланца процесс производства воздуховодов становится экономичным, быстрым и точным. Изготовление коробов с TDF-фланцем быстрее на 40 % по сравнению с шино-рейкой. Выпуск больших объемов продукции высокого качества позволяет увеличить объем продаж на рынке за короткое время.

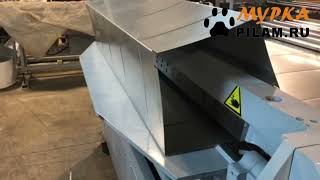

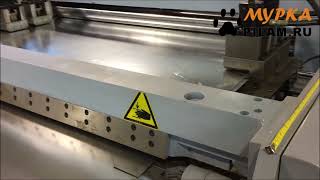

Процесс изготовления воздуховода TDF:
| Технические характеристики |
ACD-U1300 |
| Скорость профилирования, м/мин |
до 20 |
| Ширина рулона, мм |
1500 |
| Толщина металла, мм |
0,5-1,2 |
| Число рулонов |
3 шт |
| Форма ребер жесткости |
параллельные, U-образные |
| Монтажная площадь, м |
12 |
| Наименьшее сечение воздуховода, мм |
125х125 |
| Максимальный вес рулона, т |
5 |
| Габариты ДхШхВ, мм |
8500х2500х1720 |
| Вес, кг |
8000
|
В состав линии входят
- 3 разматывателя на общей раме 1500 х 5 000
- Правильно-подающее устройство с регулировкой давления
- Система нанесения ребер жесткости
- Гидравлический угловырубной модуль для формирования TDF, автоматическое позиционирование по высоте фланца.
- Формирование шва «Питсбурга» за один проход, резка по длине по фланцу. Гильотина, так же позволяет резать металла на листы по длине
- Приемные столы до профилировочного блока «Питсбург» и после.
- Профилировочный блок изготовления интегрированного фланца
- Гидравлический модуль автоматической гибки короба с готовым фланцем
Особенности линии ACD-U1300:
- Система ЧПУ позволяет выбрать программу для выпуска из нескольких вариантов;
- 2 режима управления системой: панель ЧПУ с цветным дисплеем «тач-скрин» для работы в автоматическом режиме и дублирующий пульт на кнопках для управления в полуавтоматическом режиме;
- Система управления позволяет задавать любые величины припуска на соединительный шов;
- Встроенные счётчики длины рулона и количества произведённых изделий;
- Гидравлическая система состоит из высококачественных насосов и клапанов;
- Ножи гильотины и листогиба изготовлены из высококачественной стали, прошедшей термическую закалку;
- Правильно-подающее устройство состоит из 6-ти валков, изготовленных из стали 45 с поверхностным шлифованием, а также из прорезиненных протягивающих роликов;
- Станция разматывателей оснащена блоком автоматики с обратной связью и устройством плавного пуска.
