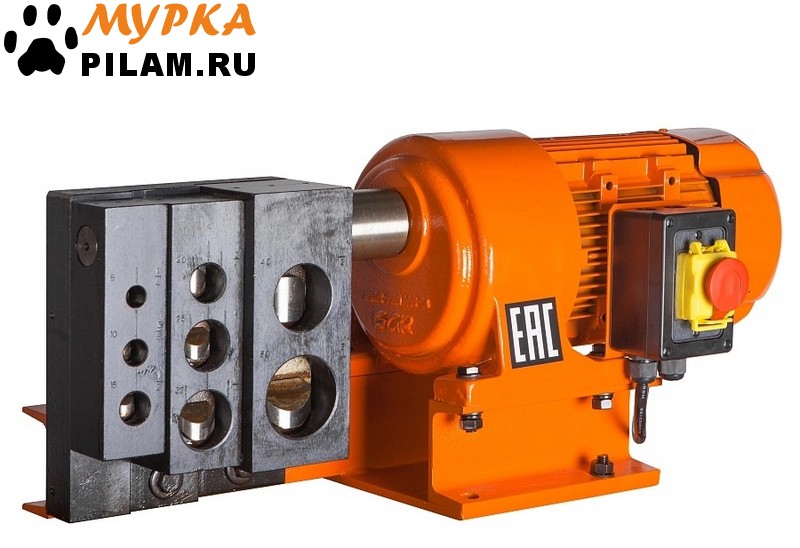

Устройство для вырубки седловин на трубах STX PTN12U
Описание
Модель H-530А является автоматическим ленточнопильным станком, колонного типа.
Автоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°.
Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останов
Устройство для вырубки седловин является полезной опцией, для точной и простой обработки труб ускоряющее в несколько раз, процесс подготовки к последующей аккуратной сварке. Применим во всех отраслях производства где используются изделия из труб.
Предназначен:
- Для соединения и сварки труб под углом 90°
- Предназначен для вырубки сегментов труб (выемок) различного диаметра
- Для труб с макс. толщиной стенки 3мм (сталь)

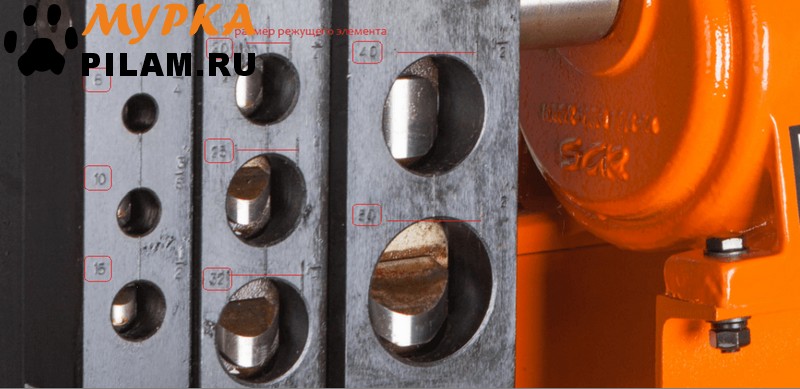

- Рабочий узел имеет несколько позиций матриц для резки разных диаметров труб
- Оснащен электроприводом, повышающим эффективность работы

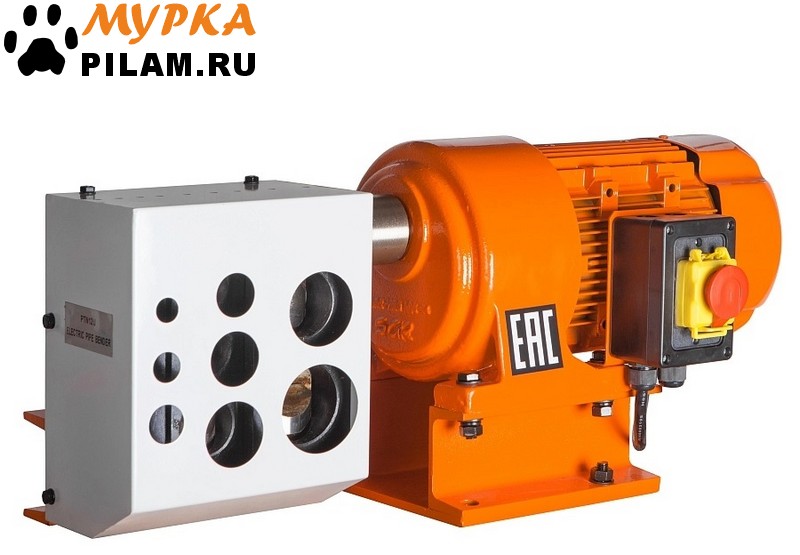

- Оснащен защитным экраном
- Может работать в горизонтальном и вертикальном положении
| Технические характеристики |
STX PTN12U |
| Мин. внутренний размер трубы равный размеру режущего элемента каждой секции |
¼" (8 мм)
⅜" (10 мм)
½" (15 мм)
¾" (20 мм)
1" (25 мм)
1 ¼" (32 мм)
1 ½" (40 мм)
2" (50 мм)
|
| Диапазон размера трубы для каждой секции |
10 мм – внутренний мин. Ø трубы
15 мм – наружный макс. Ø трубы
Ø8-15 мм
10 мм – внутренний мин. Ø трубы
18 мм – наружный макс. Ø трубы
Ø10-18 мм
15мм – внутренний мин. Ø трубы
22мм – наружный макс. Ø трубы
Ø15-22 мм
20 мм – внутренний мин. Ø трубы
28 мм – наружный макс. Ø трубы
Ø20-28 мм
25 мм – внутренний мин. Ø трубы
35 мм – наружный макс. Ø трубы
Ø25-35 мм
32 мм – внутренний мин. Ø трубы
42 мм – наружный макс. Ø трубы
Ø32-42 мм
40 мм – внутренний мин. Ø трубы
50 мм – наружный макс. Ø трубы
Ø40-50 мм
50 мм – внутренний мин. Ø трубы
60 мм – наружный макс. Ø трубы
Ø50-60 мм
|
| Толщина резки (Макс. толщина стенки стальной трубы) |
макс. составляет 3 мм
|
| Угол резки |
90° |
| Питание |
380 В/50 Гц/3-х фазный |
| Мощность двигателя |
1.5 кВт |
| Габариты упаковки, ДхШхВ мм |
860х400х450 |
| Масса станка нетто/брутто, кг |
85 / 92 |
устройство для вырубки седловин купить Сталекс saddle cutting device buy Staleks #устройство_для_вырубки_седловин_купить_Сталекс #saddle_cutting_device_buy_Staleks
станки для обработки труб цена pipe processing machines price #станки_для_обработки_труб_цена #pipe_processing_machines_price
станки сочи Sochi machines #станки_сочи #Sochi_machines
| № |
Наименование места |
Длина, м |
Ширина, м |
Высота, м |
Масса, кг |
Объем, м³ |
|
|
|
|
∑: |
92 |
0.15 |
| 1 |
Устройство для вырубки седловин на трубах STX PTN12U |
0.860 |
0.400 |
0.450 |
92 |
0.15480000000000002 |
|
Срок поставки: 7-15 рабочих дней
(г. Москва)
|
Товар: 17:41, 06.07.25
Цена: 15:20, 20.06.25
