ГлавнаяКаталогСтанки заточные и разводные Заточной станок автоматический Алтай-3 ПЗ 22 (для ленточных пил)
24000.00 руб В корзину

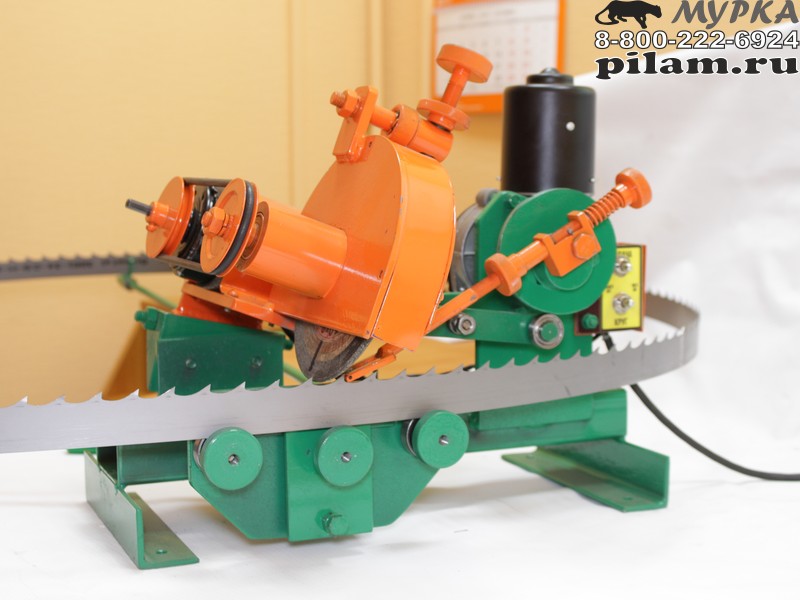

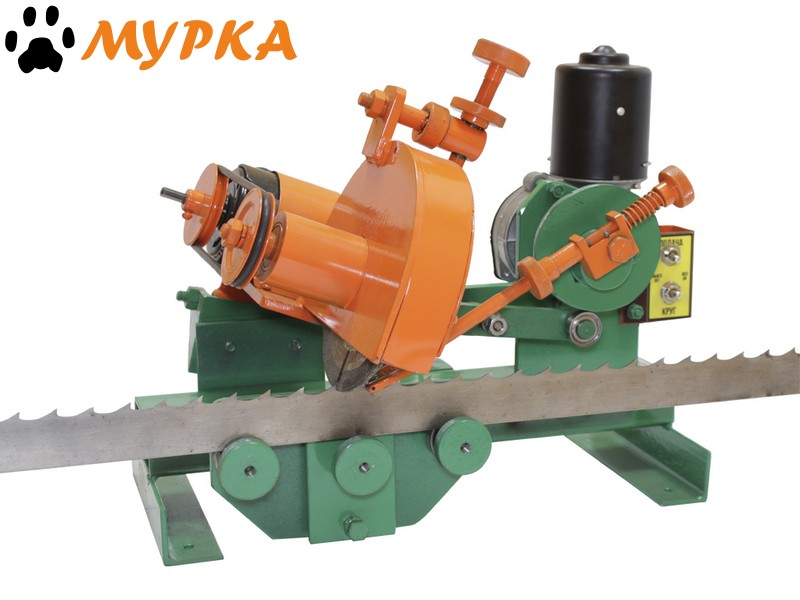

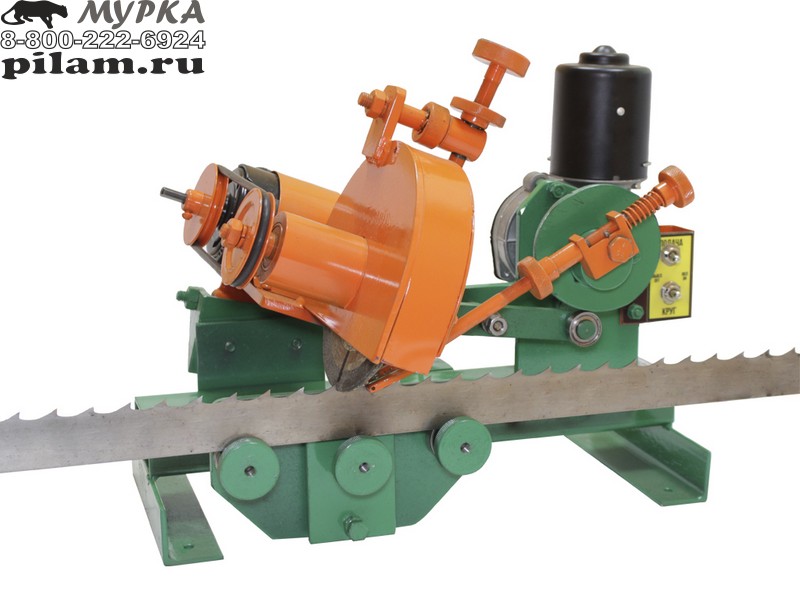

Автоматический заточной станок

Заточной станок (устройство) предназначено для автоматической заточки зубьев ленточных пил шириной до 40 мм. обычным абразивным камнем.



 №   Наименование места   Длина, м   Ширина, м   Высота, м   Масса, кг   Объём, м3
 ∑:  19  0,033
 1  Станок  0,42  0,3  0,25  16  0,03
 2  Штанги  0,8  0,02  0,02  3  0,003
 Срок поставки оборудования: 12-15 рабочих дней (Россия, г. Барнаул)



Особенности заточного станка ПЗ 22

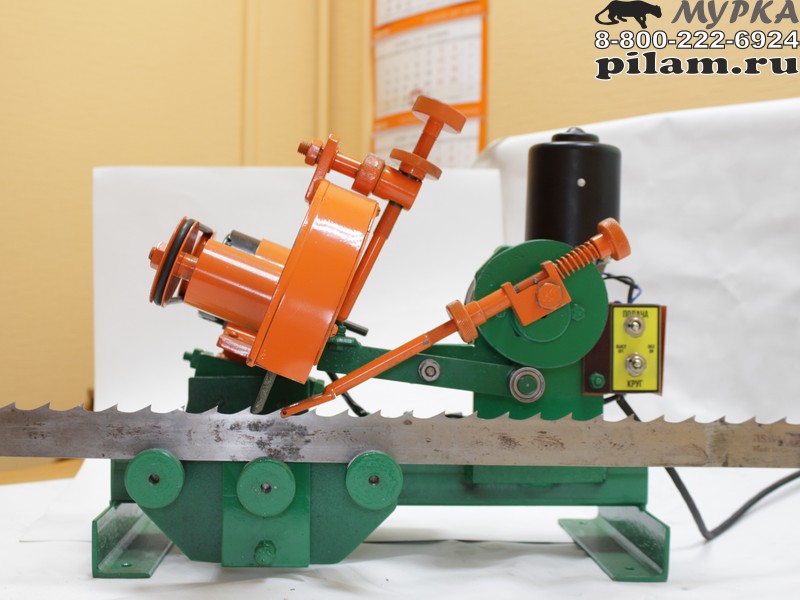

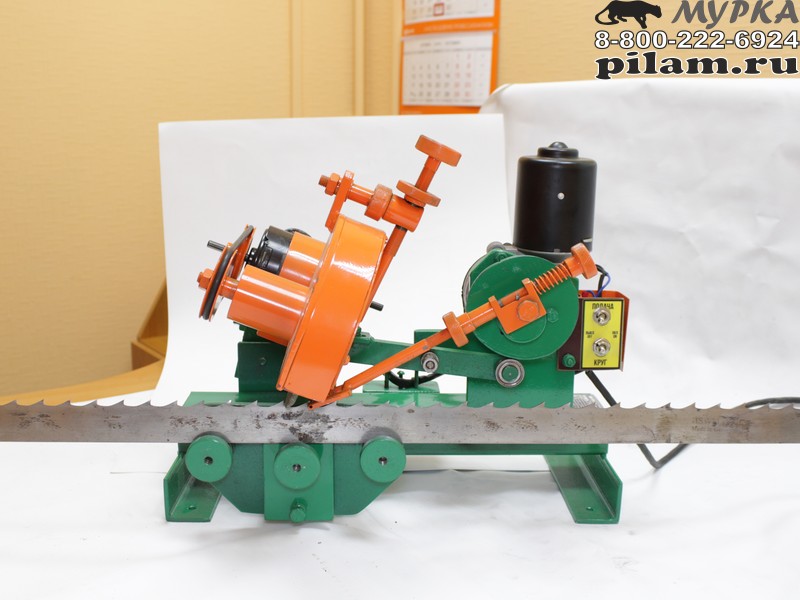

Станок для заточки ленточных пил Алтай-3 состоит из станины, на которой смонтированы узел подачи пилы и направляющие с прижимом и штанги для поддержки пилы. Узел заточки зубьев имеет две регулировки:

  • по углу наклона от вертикали заточного круга
  • по высоте вертикального перемещения круга

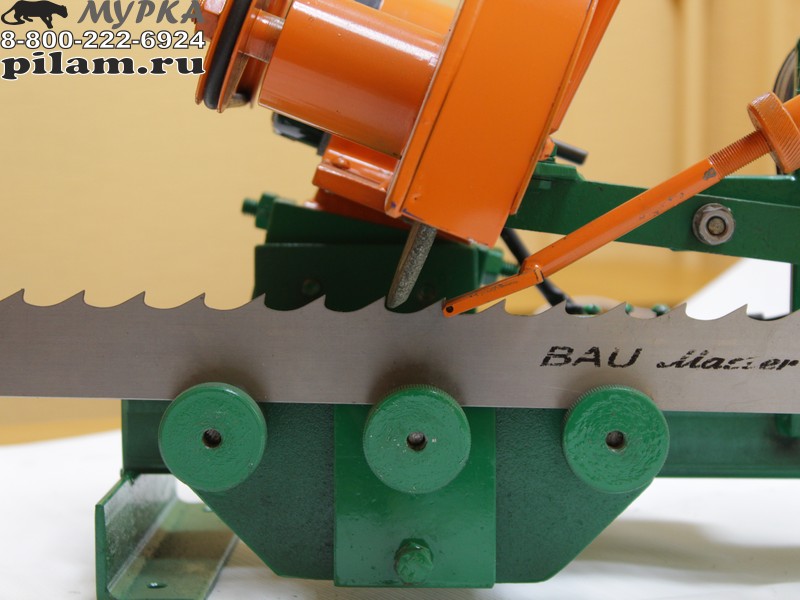

Узел подачи ленты регулируется по длине продвижения ленты при помощи вилки. Траектория движения заточного круга по контуру зуба в зависимости от типа ленты задается сменным кулачком и синхронизируется с помощью коромысла. Двухопорный шпиндель узла заточки приводится во вращение от электродвигателя мощностью 90 Вт через резиновый пассик. Узел подачи ленты смонтирован на базе мотор-редуктора мощностью 15Вт и имеет дополнительную опору задающего кулачка. Электропитание станка осуществляется через понижающий 220В/12В блок питания с возможностью регулировки напряжения на мотор-редукторе для изменения скорости подачи ленты.

Купить заточной станок Алтай-3 ПЗ 22 можно на нашем сайте по доступной цене.



 Технические характеристики  Алтай-3 ПЗ 22
 Размеры обрабатываемого материала, мм
 Длина затачиваемой ленточной пилы, мм  6000
 Ширина полотна, мм  18-40
 Шаг зуба, мм  22
 Рабочие характеристики
 Скорость подачи пилы, шагов/мин.  13,5 и 20
 Скорость вращения круга, об/мин.  3800
 Мощность электродвигателя, ВТ  130
 Габаритные размеры станка, мм
 Длина  420
 Ширина  300
 Высота  250
 Масса, кг  16



В комплект поставки входят:
  • Станок в сборе 1 шт.
  • Штанги 3 шт.
  • Абразивный камень.
  • Паспорт 1 шт.



Гарантийный срок на данное оборудование составляет 1 год.
