ГлавнаяКаталогСтанки заточные и разводные Разводной станок полуавтоматический РС 30/60 (для ленточных пил)
23000.00 руб В корзину



Быстрая, а главное, гарантированная разводка ленточных пил

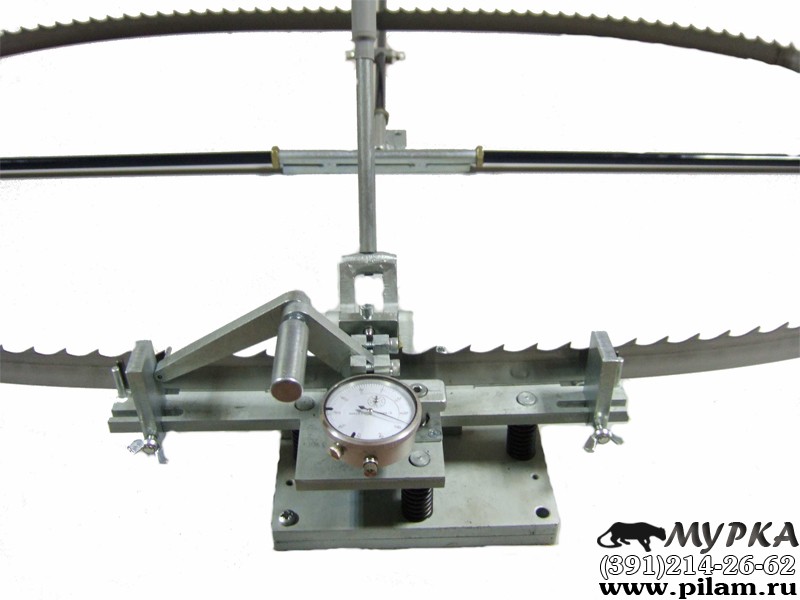

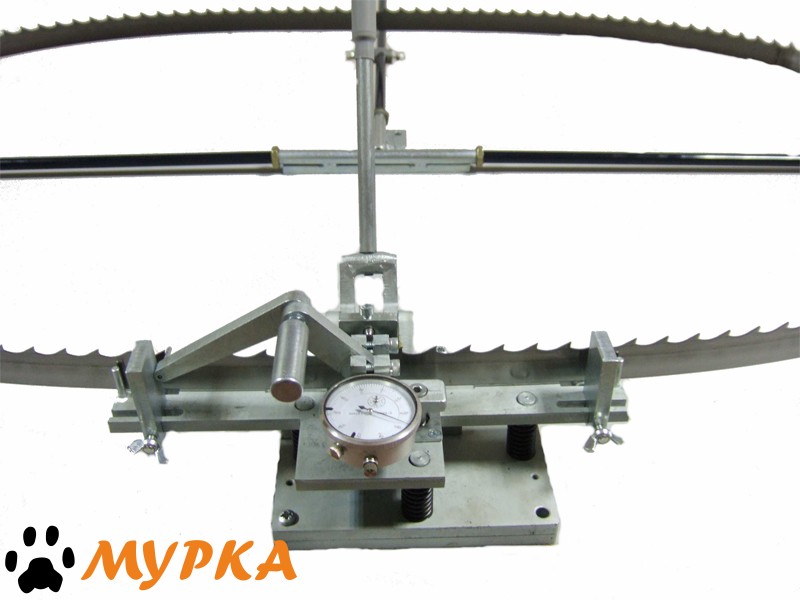

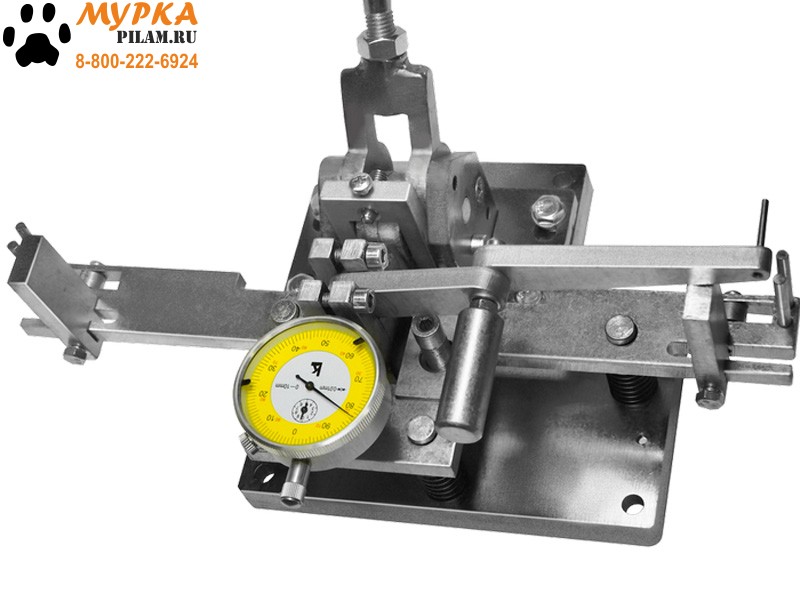

Станок разводной полуавтоматический РС 30/60 предназначен для разводки зубьев ленточных пил шириной от 30 до 60 мм.



Какие гарантии?

90% волны в пропиле происходит из-за неверного развода пилы! Разводка зубьев пилы несмотря на кажущуюся простоту, оказывается самым тяжелым процессом, т.к. после окончания развода, точность его невозможно проверить по внешнему виду пилы, а от того насколько точно он выполнен в основном зависит качество поверхности пиломатериала. Любой каленой или биметаллической пилой можно распиливать не 15-25 м3, а больше 60 м3 кругляка! Поэтому, окупаемость станка 1-4 месяца (в зависимости от объема работы).



Процесс разводки

Сначала производится развод зубьев с одной стороны пилы. Затем пила выворачивается и производится развод зубьев с другой стороны пилы. Чтобы начать разводить зубья необходимо только выставить необходимую высоту на 1-м зубе и установить упоры на шаг пилы. Установка следующих разводимых зубьев ленточной пилы производится в полуавтоматическом режиме при движении толкателя на 3-ти зуба до упора, т.е. не надо ловить рукой место установки каждого зуба в отдельности. Благодаря этому время развода одной пилы при максимально возможной точности величины и линии развода уменьшается в 2-3 раза и составляет, после приобретения небольшого навыка, около 7-10 мин. Точность развода и соответственно качество распила получается благодаря применению системы зажатия тела пилы по типу пресса. Т.е. тело пилы во время развода каждого зуба зажимается не слабыми подпружиненными прижимными штырями, а центральной пластиной настолько гарантированно, что при неограниченных повторных нажатиях на рычаг разброс в показаниях индикатора всегда будет максимум 1-2 деления. В итоге: при разводе пилы на РС 30/60 Вы получаете быструю гарантированную точную разводку каждой пилы, у которой все режущие кромки зубьев находятся строго на одной линии и мах разницей в ± 1 деление индикатора. С таким разводом пила будет работать только хорошо. В обычных разводных станках практически всегда присутствует эффект качелей - когда во время надавливания толкателем на зуб вместо отгибания зуба начинает выгибаться тело пилы и, соответственно, даже при одинаковых показаниях индикатора истинный развод зуба остается неизвестным. При повторном нажатии разница обычно достигает 10 и более единиц. Поэтому, даже только разведенная пила может сразу начать волнить.



Рекомендуем приобрести дополнительно

Ленточные пилы требуют к себе особого внимания, их нужно периодически не только разводить, но и точить. Поэтому мы дополнительно рекомендуем приобрести с разводным станком:



 Технические характеристики  РС 30/60
 Размеры обрабатываемой пильной ленты, мм
 Длина  10 000
 Ширина  30-60
 Время разводки пилы длиной 4026 мм, мин  10
 Габаритные размеры устройства, в сборе
 Длина  400
 Ширина  200
 Высота  400
 Масса, кг  10
 *Объем, м3  0,04



Преимущества конструкции разводного станка
  • Вращающиеся опоры спинки пилы предотвращают образование риски.
  • Чтобы не возникало перекоса при установке высоты индикаторной платформы (высоты разводимой части зуба), движение платформы производится всего одним винтом.
  • Для обеспечения отгибания разводимой части зуба по ломаной линии, а не по радиусу  как на обычных разводных станках, рабочая зона неподвижной опорной пластины имеет сменную каленую вставку.
  • Для избежания образования выработки (ямки) и неизменности показаний индикатора в любой точке касания установлен каленый наконечник индикатора, имеющий шлифованный (с разницей толщины по всей поверхности 0,01 мм), а не точеный (с разницей 0,1 мм) торец.
  • Чтобы во время движения зубья пилы не резали наконечник индикатора, в неподвижной опорной пластине установлены 2 отбойных шарика.
  • Для обеспечения постоянства точки толкания толкатель сделан в виде усеченного конуса с вращающимся подшипниковым шариком на конце.
  • Толкатель движется не прямо, а по радиусу. Это значительно уменьшает ломающие напряжения, что позволяет разводить без обламывания кончиков  даже сильно каление зубья. Но при этом всегда надо помнить, что развод необходимо проводить не одним сильным, а 2-3мя слабыми движениями.
  • Чтобы во время развода при слишком большом усилии не ломались зубья (особенно каленые) в станке предусмотрен ограничитель усилия.



Комплект поставки разводного станка РС 30/60

1. Станок - 1 шт.

2. Держатель лучей - 1 шт.

3. Лучи - 5 шт.

4. Кронштейны–опоры пилы - 5 шт.

5. Шестигранный ключ 5 мм - 1 шт.

6. Документация - 1 шт.

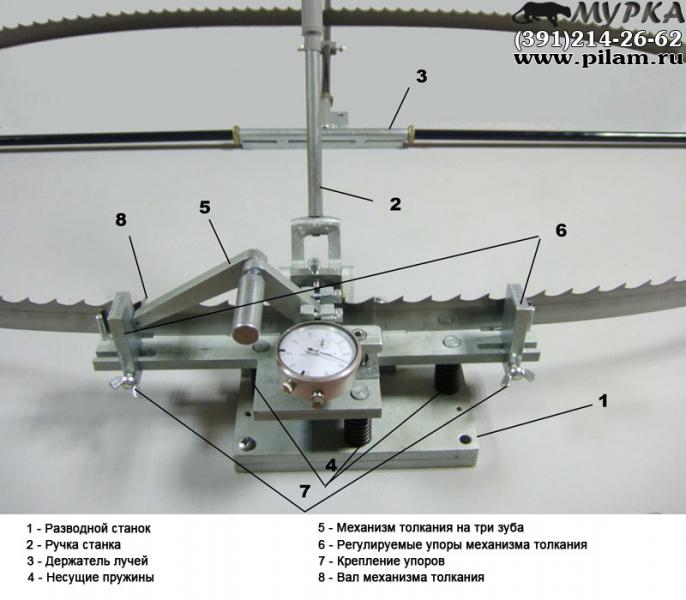

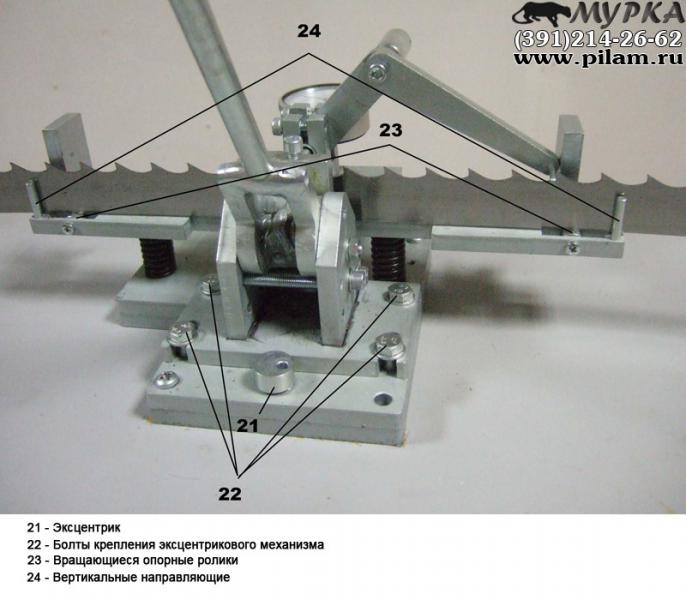

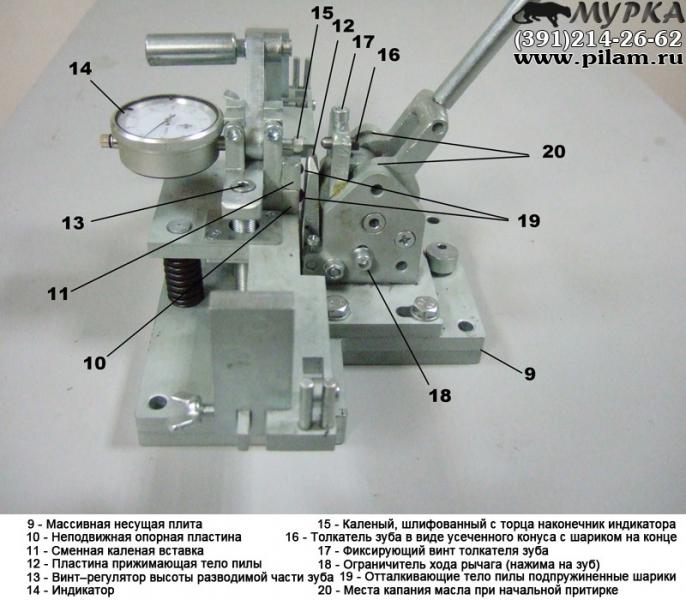

Устройство полуавтоматического станка РС 30/60

Устройство и пояснение к нему, указаны на фотографиях слева.



Несколько пояснений по поводу различных так называемых автоматических разводных  станков и станков, производящих развод двух зубьев сразу

Станки для этого варианта сильнее всего рекламируется продавцами, потому что они вроде бы должны облегчать работу заточника проводя автоматический развод или развод двух зубьев сразу на обе стороны пилы. Это очень хорошая рекламная лапша для ушей тех, кто никогда самостоятельно не разводил ленточные пилы. Те же кто хотя бы раз готовили пилу к работе прекрасно знают, что каждый зуб на пиле разводится индивидуально. Зуб всегда отводится толкателем на величину большую необходимого развода. При отводе толкателя обратно зуб всегда отпружинивает на некоторое значение назад. Причем даже для одной пилы отпружинивание назад каждого конкретного зуба может колебаться от 5ти до 25ти  единиц индикатора. Поэтому заточнику практически всегда приходится сделать 2-3 нажатия, часто до разных значений индикатора каждое (т.е. с разным усилием), для получения необходимого значения развода. Также встречаются зубья, которые пружинят хуже других и уже при 1-2 нажатиях до показаний индикатора как на хорошо пружинящих зубьях они остаются на значениях больших необходимого развода и их приходится специально отгибать обратно. Поэтому, даже прокрутив пилу в таких станках несколько раз нельзя получить точный развод. Теперь Вам должно быть понятно, что одним нажатием хорошо развести один и тем более два зуба сразу просто невозможно. Даже на хорошо настроенных таких станках разброс значений на индикаторе может достигать ± 10и и более единиц от необходимого значения. Это при условии, что пила будет хорошо пилить только при разнице развода в ± 2е единицы на всех зубьях. При разнице развода некоторых зубьев до ±5ти единиц  пила начнет пилить нормально, но быстро заволнит, т.к. часть зубьев уже почти не участвуют в процессе пиления. При разнице развода некоторых зубьев больше 5ти единиц в большую сторону Вы уже увидите отчетливые риски на поверхности пиломатериала, что ухудшает товарный вид продукции и соответственно его цену. Блок таких зубьев расположенных рядом  может уводить пилу на сучках с образованием волны, что еще больше ухудшает качество получаемой продукции. При разнице развода некоторых зубьев больше 5ти единиц в меньшую сторону часть зубьев перестанет работать совсем, увеличивая нагрузку на соседние зубья. Это особенно опасно, когда недоразведены сразу несколько зубьев подряд, тогда следующий за таким блоком зуб, будет постоянно испытывать сильные динамические удары, которые приводят к образованию волны на сучках, а также к ускоренному формированию микротрещин и в конечном итоге быстрому разрыву пилы.

Разводя пилу на таком станке всегда надо знать – Вы никогда не получите гарантированно хороший развод пилы. Развод всегда будет непредсказуем и соответственно, всегда непредсказуемо будет работать  пила. Ресурс пилы при таком разводе обязательно будет сильно уменьшаться.

Для наглядности можете взять новую ножовку по дереву и отпилите с краю часть ствола пиловочника диаметром 10-20 см. Затем возьмите пассатижи и хотя бы 5-10 зубьев пилы чуть разогните в разные стороны. Снова отпилите рядом часть ствола и, что называется, почувствуйте разницу!



Отличия данного станка от аналогов других производителей

Краткая таблица ниже:



Разводной станок РС 30/60  Станки других производителей
Пила прижимается в момент развода к неподвижной пластине упорной пластиной (по типу пресса), что гарантированно фиксирует ее тело, не позволяя ему прогибаться и в итоге получать точный развод каждого зуба. Вы можете несколько раз нажать на рычаг для проверки и всегда увидите на индикаторе одно и то же значение. Пила должна в момент развода зажиматься двумя параллельными пластинами и держаться в них  двумя подпружиненными  упорными штырями, но пластины практически всегда не параллельные, а пружины штырей слабые - получается эффект качелей: Вы давите на зуб, а вместо развода отжимается тело пилы, причем тело отжимается при каждом нажатии по-разному, т.е. даже при одинаковых показаниях индикатора реальный развод будет непредсказуем, т.о. точно развести  зубья пилы невозможно даже теоретически – поэтому даже, только разведенная пила может сразу начать волнить.
Прижим разводимого зуба осуществляется точно в нужном месте, и толкатель гнет его по ломаной линии, а не по дуге. Прижимная пластина никогда плотно не подходит к разводимому зубу, т.о. развод зубьев, получается, по дуге и чаще всего от нижней впадины, что делает даже правильно разведенный зуб неустойчивым в пропиле (его просто отжимает) – пила начинает волнить.
Удобная регулировка станка для разводки ленточных пил по высоте тела пилы – позволяют точно и быстро выставить нужную высоту разводимой части зуба. Регулировки обычно неудобные, а часто просто отсутствуют, что не позволяет производить развод каждого зуба на необходимой высоте.
Удобный толкатель разводного станка на три зуба с упорами позволяет одним движением, в полуавтоматическом режиме, быстро передвигать пилу  и ставить каждый зуб точно в одном и том же месте, значительно ускоряя процесс развода при сохранении необходимой точности. Толкатель и упоры обычно отсутствуют. Зуб ставиться на глазок и соответственно разводятся все зубья по-разному даже при одинаковых показаниях на индикаторе. Установленный  в некоторых станках толкатель на три зуба без упоров или с упорами, имеющими люфт, делают работу этого узла бессмысленной, т.к. не позволяют устанавливать каждый новый разводимый зуб в одном и том же точно фиксированном месте.
