ГлавнаяКаталогСтанки многопильные Многопильный станок дисковый ЦМР-6.01 (55 кВт)
В корзину



ЦМР-6.01, раскрой лафета обеспечивается наличием лазерного устройства (луча) для разметки

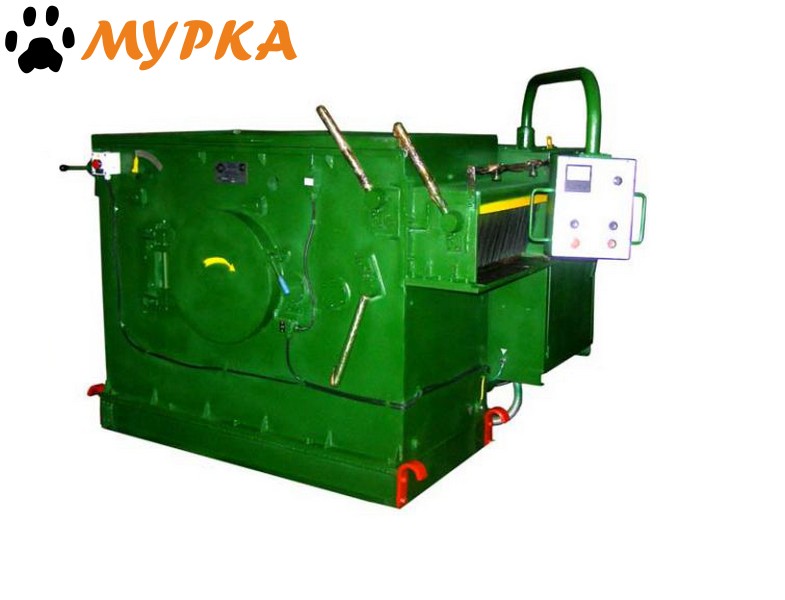

Станок прирезной многопильный ЦМР-6.01 предназначен для продольного раскроя обрезных и не обрезных пиломатериалов. Станок предназначен для качественной и быстрой распиловки лафетов на обрезную доску, бруски и прочее. Станок является пилорамой второго ряда, не требует специального фундамента, экономичен в энергопотреблении.



Уникальные возможности прирезного многопильного станка ЦМР-6.01

Новозыбковский станкостроительный завод предлагает новые модификации в серии станков ЦМР, предназначенные для продольной распиловки лафета толщиной от 150 мм до 180 мм на обрезные доски. Высота пропила многопильных станков моделей ЦМР-6, ЦМР-6.01 составляет 150 мм. В многопильных станках моделей ЦМР-6.01 и ЦМР-7.01 бесступенчатое регулирование. Станки серии ЦМР просты по устройству, надежны в работе, не требуют специального фундамента и по критерию цена-качество превосходят имеющиеся на рынке аналоги. Рациональный раскрой лафета обеспечивается наличием лазерного устройства (луча) для разметки. Подача пиломатериал (лафета) на станках осуществляется приводными рифлеными вальцами. На станке установлено 5 вальцов: 3 нижних приводных подающих вальца и два верхних не приводных, за счет веса которых осуществляется прижим пиломатериала при пилении. Рифленые подающие вальцы (в количестве 5 шт) осуществляют надежную (без проскальзывания) подачу и обеспечивают высокую геометрию и точность получаемого пиломатериала. Кроме этого, в конструкторской, технологической документации непараллельность, неперпендикулярность осей подающих, прижимных вальцов и шпинделя станка составляет 0,05 мм, что достигается за счет обработки отверстий в станине станка под корпуса подшипников на координатно-расточном станке за одну установку. Регулировка верхних вальцов по толщине распиливаемого бруса осуществляется вручную маховиком. Пильный вал (шпиндель) – трех опорный с консольной отводимой опорой. На пильном вале установлены подшипники высокого класса точности. Отводимая опора пильного вала (шпинделя) позволяет проводить быструю замену дисковых пил. Пильный вал выполнен из легированной стали с последующей термообработкой. На указанных моделях станков можно установить 10 пил, позволяющих производить распиливание лафета шириною 550 мм за один проход (в одноэтажных лесопильных рамах максимальный диаметр распиливаемого бревна 550 мм). При ширине просвета 600 мм и расстоянием между крайними пилами 540 мм выше указанные модели станков можно использовать как кромкообрезные станки. Надежная массивная жесткая станина, высокая точность изготовления деталей и узлов обеспечивают долговечную работу станка без потери точности. Применение в станках серии ЦМР высокого класса точности подшипников также обеспечивает долговечную и точную работу станков. Пульт управления на каждом станке расположен на поворотной консоли и может устанавливаться в удобном положении. Мощность электродвигателя на шпинделе главного вала ЦМР-6 и ЦМР-6.01 составляет 55 кВт, число оборотов - 2500 об/мин. Максимальная скорость подачи пиломатериала на станках ЦМР-6.01, ЦМР-7.01 составляет от 0 до 30 м/мин.



Рекомендуем приобрести дополнительно

Главным расходным материалом дисковых пилорам являются дисковые пилы. Поэтому мы дополнительно рекомендуем приобрести с многопильным дисковым станком ЦМР-6.01:

  • Дисковая пила 450х70х18+4 с подрезными ножами.
  • Заточной станок Алтай З650 для дисковых пил.
  • Станок для вальцевания ПВ-28 380 В для рамных, ленточных и круглых пил.
  • Лазерное разметочное устройство Мурка 10М (100 мВт, 10 м).
  • Межпильные проставки, изготавливаются по размерам заказчика.



 Технические характеристики  ЦМР-6.01
 Размеры обрабатываемых заготовок, мм
 Ширина  600
 Толщина  15-150
 Минимальная длина  1000
 Ширина обработанного материала, мм  10-540
 Наибольшее количество пил, устанавливаемых на пильный вал, шт   10
 Диаметр пил, мм  315-450
 Скорость подачи заготовок, м/мин  0-30
 Количество воздуха, необходимое для удаления отходов эксгаустерной системой м3/час   6000
 Размеры присоединительного патрубка эксгаустерной системы, мм  150х390
 Мощность привода пильного вала, кВт  55
 Частота вращения пильного вала, об/мин  2500
 Род тока питающей сети  Переменный, трехфазный
 Напряжение питания, В  380
 Напряжение цепей управления, В  110
 Напряжение цепей сигнализации, В  24
 Количество электродвигателей на станке, шт  2
 Мощность привода подачи заготовок, кВт  2,2
 Число оборотов вала, об/мин  940
 Общая установленная мощность, кВт  57,2
 Габаритные размеры станка без отдельно расположенного оборудования, мм
 Длина  2500
 Ширина  1500
 Высота  1450
 Общая масса станка, кг  2700
 *Объем, м3  5,53
