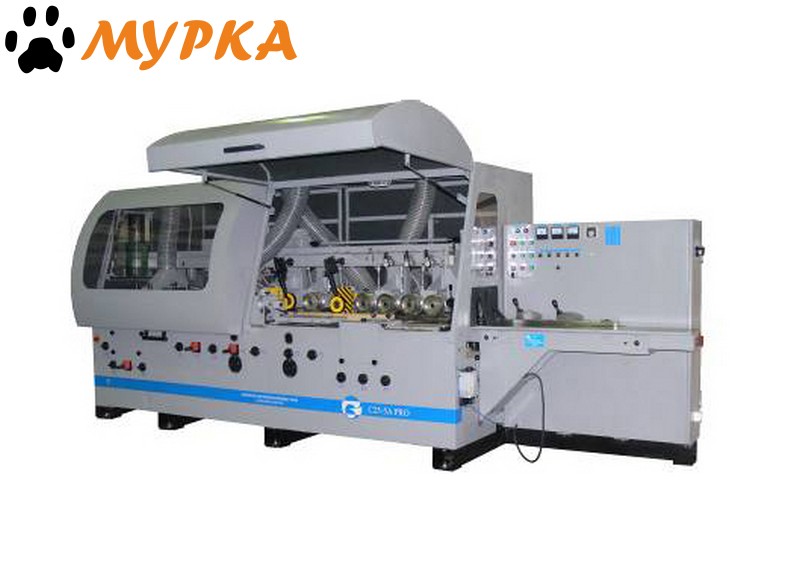

С25-5А. Пять фрезерных шпинделя станка тяжёлой серии.

Станок тяжелой серии С25-5А предназначен для производства различных погонажных изделий и профилированного бруса, в том числе естественной влажности.



Особенности 4-стороннего 5-шпиндельного станка С25-5А
  • Тяжелая литая станина, прошедшая специальную обработку, гасит любые вибрации, возникающие в процессе обработки, позволяет получить высококачественные изделия.
  • Высокоскоростные шпиндели повышенной точности.
  • Для изготовления подающих столов используется сталь 40Х (с хромом) для повышения износоустойчивости.
  • Механизм подачи рассредоточенного типа с верхними и нижними подающими роликами.
  • Привод подачи от электродвигателя на вал модулей организован шкивом на валу электродвигателя и шкивом на валу модулей. Шкивы 2-ступенчатые, 3-ручьевые с применением распространённых клиновых ремней. Шкив на валу модулей свободно перемещается, что позволяет получить 4 постоянные передачи. В сочетании с частотным преобразователем, установленным в электро-шкафу и меняющим скорость вращения электродвигателя, получаемый диапазон скоростей составляет от 2 до 40 м/мин с гарантированной протяжкой любых заготовок.
  • Верхние подающиеся ролики оснащены механическими прижимами, что позволяет производить обработку при низких отрицательных температурах.
  • Подающие верхние ролики могут быть оснащены пневматической системой прижимов с плавной регулировкой силы давления, которая может регулировать давление отдельно.
  • Верхние подающие ролики изготовлены с рифлением "волчий зуб", что обеспечивает обработку заготовки любой влажности, при меньшем вдавливании роликов в древесину.
  • Система смазки стола применяется для снижения нагрузки на механизм подачи и для протяжки пиломатериала естественной влажности.
  • Станки оснащены системой цифровой индикации перемещения шпинделей.
  • Калевочный суппорт может работать как в нижнем, так и в верхнем положении.
  • По желанию заказчика возможно  оснащение комплектом  для продольной распиловки заготовки.
  • Система аспирации приобретается из расчёта 2000 м3/ч на один суппорт станка.
  • Станок соответствует действующим ГОСТам и ТУ для данной группы товаров, что подтверждается наличием сертификата соответствия и отметками завода изготовителя.
  • На поставляемое оборудование действует гарантия в течение 12 месяцев с момента проведения пусконаладочных работ заводом изготовителем или представителем завода (дилером).



Обработанный пиломатериал соответствует нижеуказанным параметрам
  • Прямолинейность базовой боковой стороны обработанной заготовки не более 0,3 мм на длине 1000 мм.
  • Перпендикулярность боковых сторон базовой пласти обработанной заготовки не более 0,25 мм на длине 100 мм.
  • Равномерность толщины и ширины обработанного образца не более 0,3 мм.



Внимание!

Сменные части и принадлежности*, заказываются опциально (по дополнительной заявке и за дополнительную плату). Уточнить точную цену и сроки изготовления можно у наших менеджеров по телефонам 8 (391) 214-3399, 8 (391) 215-0990. Отгрузка после 100% предоплаты. Срок изготовления после предоплаты 50% в течение 21 календарного дня. Стоимость пусконаладочных работ рассчитывается под каждого клиента индивидуально.

* - номенклатура и количество поставляемого со станком дереворежущего инструмента определяется согласно договору поставки (в том числе и цилиндрические фрезы).



Рекомендуем приобрести дополнительно

Рекомендуем приобрести дополнительно:

  • Звукоизолирующее ограждение. Защита персонала от шумовых вибраций - 1 шт.
  • Электродвигатели 2,3го шпинделей по 11 кВт. Установка электродвигателей повышенной мощности на вертикальные суппорта - 1 комп.
  • Электродвигатели 2,3го шпинделей по 15 кВт. Установка электродвигателей повышенной мощности на вертикальные суппорта - 1 комп.
  • Деревянный ящик упаковочный - 1 шт.
  • Виброопора. Установки на фундамент - 8 шт.
  • Пневматическая система прижимов. Упрощение регулировки силы давления прижимных роликов. (С25-5А.70.000) - 1 комп.
  • Плита. Установка пил для продольной распиловки заготовки на калёвочный суппорт. (С25-5А.11.100) - 2 шт.
  • Плита. Установка пил для продольной распиловки заготовки на калёвочный суппорт. (С25-5А.11.100-01) - 1 шт.
  • Скалка. Установка на калевочный суппорт прижима верхнего С16-2А.33.000. (С16-1А.17.024-01) - 1 шт. (в сборе).
  • Прижим верхний. Обработка тонких заготовок и пиление калевочным суппортом. (С16-2А.33.000) - 1 шт. (в сборе)
  • Фланец. Установка на калевочный суппорт прижима верхнего С16-2А.33.000. (С16-1А.17.034) - 1 шт. (в сборе)
  • Штифт. Установка на калевочный суппорт прижима верхнего С16-2А.33.000. (6х60 ГОСТ 3129-70) - 1 шт. (в сборе)
  • Винт. Установка на калевочный суппорт прижима верхнего С16-2А.33.000. (М6-6gх2.56.05 ГОСТ 11738-84) - 4 шт. (в сборе)
  • Оправка цанговая правая. Возможность установки дереворежущего инструмента с посадочным диаметром 60 мм на верхний горизонтальный шпиндель. (ИП.07.000) - 1 шт.
  • Оправка цанговая правая. Возможность установки дереворежущего инструмента с посадочным диаметром 60 мм на правый вертикальный шпиндель. (ИП.07.000-02) - 1 шт.
  • Оправка цанговая левая. Возможность установки дереворежущего инструмента с посадочным диаметром 60 мм на калевочный шпиндель. (ИП.08.000) - 1 шт.
  • Оправка цанговая левая. Возможность установки дереворежущего инструмента с посадочным диаметром 60 мм на левый вертикальный шпиндель. (ИП.08.000-02) - 1 шт.
  • Приспособление для снятия фрез. Снятие цилиндрических дереворежущих фрез со шпиндельных валов. (ИП.12.000) - 1 шт.
  • Приспособление для установки ножей сборных фрез. Установка ножей в дереворежущих цилиндрических строгальных барабанах диаметром 140 мм. (ИП.21.000-02) - 1 шт.
  • Болт фундаментный. Если приобретаются вибро-опоры. (1.1.М20Х330. Ст3 ГОСТ 24379.1-80) - 8 шт.



 Технические характеристики  С25-5А
 Размеры заготовки, мм
 Ширина обработки горизонтальными фрезами диаметром 140 мм  35-260
 Высота обработки вертикальными фрезами 140 мм  12-160
 Минимальная длина заготовки при обработке в потоке  250
 Минимальная длина одиночной заготовки  700
 Максимальная толщина заготовки при продольной распиловке, мм  50
 Минимальные размеры изделия, мм
 Ширина при фрезах 140 мм  30
 Высота при фрезах 140 мм  10
 Максимальный припуск при обработке цилиндрическими фрезами, мм
 На 1ом шпинделе  8
 На 2-5ых шпинделях  7
 Количество шпинделей, шт  5
 Положение калёвочного шпинделя  Верх/низ
 Частота вращения шпинделей, об/мин  6000
 Глубина профилирования, мм
 На 1ом шпинделе  3
 На 2-5ых шпинделях  30
 Посадочные размеры горизонтальных шпинделей, мм
 Длина  260
 Диаметр  50
 Посадочные размеры вертикальных  шпинделей, мм
 Длина  170
 *Диаметр  40
 Диаметр цилиндрических фрез, мм  125-140
 **Диаметр вертикальных профильных фрез, мм  110-200
 Диаметр горизонтальной профильной фрезы, мм  110-200
 Диаметр устанавливаемых пил, мм  250
 Скорость подачи, м/мин  2-40
 Мощность, кВт
 Электродвигателя 1го шпинделя  7,5
 Электродвигателя 2го шпинделя  7,5
 Электродвигателя 3го шпинделя  7,5
 Электродвигателя 4го шпинделя  11
 Электродвигателя 5го шпинделя  11
 Привода подачи  4
 Подъема-опускания  1,1
 Общая мощность станка (округлено), кВт  50
 Диаметр выходных патрубков аспирации, мм  Ду150
 Производительность требуемой аспирации, м3  5х2000
 Габаритные размеры станка, мм
 Длина  4800
 Ширина  1500
 Высота  2000
 Масса, кг
 Станка  5200



* - под заказ изготавливаются вертикальный шпиндели с длиной/диаметром 170х50 мм.

** - на нижний суппорт профильные фрезы не устанавливаются.



 *Перемещения суппортов
 Диапазон перемещений, мм   Нижний   Правый   Левый   Верхний   Калевочный
 Горизонтальное  15  30  200  30  30
 Вертикальное  15  25  25  210  340



* - привод электрический. Торможение шпинделей электродинамическое, постоянным током.



Комплект поставки четырехстороннего станка С25-5А
  • Станок в сборе. (С25-5А.00.000) - 1 шт.
  • Втулка (возможность обработки узких заготовок). Установка вместо левого ряда подающих зубчатых роликов по ходу движения заготовки. (С16-1А.00.028) - 10 шт.
  • Плита. Устанавливается на калевочный суппорт для профильной обработки. (С25-5А.11.021-03) - 2 шт.
  • Ролик. Устанавливается вместо подающих зубчатых роликов для обработки узких заготовок. (С25-5А.10.011-01) - 2 шт.
  • Ограждение. Устанавливается на калевочный суппорт для профильной обработки. (С25-5А.11.020) - 1 шт.
  • Ключ. Затягивание и ослабление гайки фиксации инструмента на шпинделе. (ИП.16.000) - 1 шт.
  • Ключ. Затягивание и ослабление гайки фиксации инструмента на шпинделе. Удобство работы с правым вертикальным суппортом. (ИП.17.000) - 1 шт.
  • Комплект колец. Проставки на горизонтальные шпиндельные валы для возможности установки дереворежущего инструмента различной длины. (ИП.35.000) - 3 шт.
  • Комплект колец. Проставки на вертикальные шпиндельные валы для возможности установки дереворежущего инструмента различной длины. (ИП.36.000) - 2 шт.
  • Рукоятка. Перемещение суппортов в горизонтальном и вертикальном направлении. Ослабление и затягивание стопорных винтов. (DIN468-160-V17) - 1 шт.
  • Ключ. (7812-1606 Д Хим. Окс. прм. ГОСТ 25787-83) - 1 шт.
  • Наушники противошумные. (СОМ 3 ГОСТ 12.4.051-87) - 1 шт.
  • Опора дополнительная. Обработка заготовки шириной более 160 мм нижним горизонтальным шпинделем. (С25-4А.12.500) - 1 шт.
  • Опора дополнительная. Обработка заготовки более 160 мм верхним горизонтальным шпинделем. (С25-4А.15.500-02) - 1 шт.
  • Опора дополнительная. Обработка заготовки шириной более 160 мм калевочным нижним горизонтальным шпинделем. (С25-4А.15.500-06 В/Н) - 2 шт.
  • Руководство по эксплуатации. (С25-5А РЭ) - 1 шт.



Привод подачи или 4 постоянные передачи

Механизм подачи заготовок приводится в движение электродвигателем (1). Привод подачи от электродвигателя на вал модулей организован шкивом (2) на валу электродвигателя и шкивом (3) на шлицевом валу (4) модулей (5). Шкивы 2х ступенчатые, 3х ручьевые с применением распространённых клиновых ремней А-1000 III ГОСТ 1284.1-88 (6). Шкив на шлицевом валу модулей свободно перемещается, что позволяет получить 4 постоянные передачи. В сочетании с частотным преобразователем, установленном в электро-шкафу станка и меняющим скорость вращения электродвигателя, получаемый общий диапазон скоростей составляет от 2 до 40 м/мин. Натяжение, ослабление или перестановка ремней производится путём снятия ограждения (7) и вращением резьбового винта (8).



1-я передача



1-я передача. Скорость подачи 7 м/мин при 50 Гц (с частотным преобразователем 2-14 м/мин).































2-я передача



2-я передача. Скорость подачи 10 м/мин при 50 Гц (с частотным преобразователем 5-20 м/мин).































3-я передача



3-я передача. Скорость подачи 13 м/мин при 50 Гц (с частотным преобразователем 6-26 м/мин).































4-я передача



4-я передача. Скорость подачи 19 м/мин при 50 Гц (с частотным преобразователем 9-40 м/мин).
