ГлавнаяКаталогСтанки четырехсторонние Четырехсторонний станок С25-4АБ (49,1 кВт)
1650000.00 руб В корзину

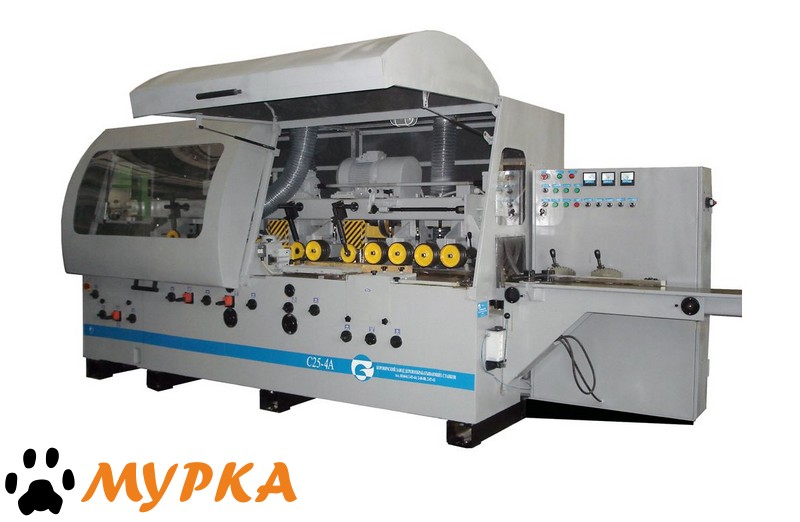

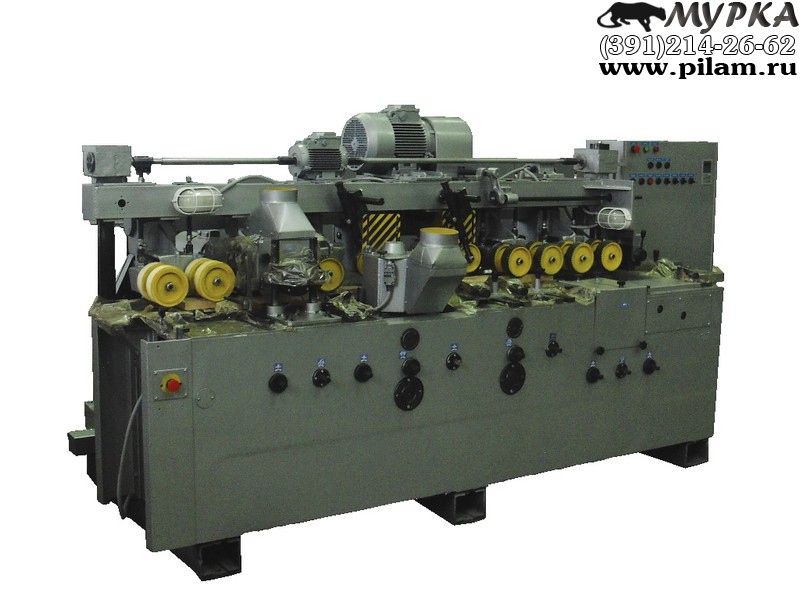

С25-4АБ. Четыре фрезерных шпинделя станка тяжёлой серии.

Станок тяжелой серии С25-4АБ предназначен для производства различных погонажных изделий и профилированного бруса, в том числе естественной влажности.



Особенности 4-стороннего 4-шпиндельного станка С25-4АБ
  • Тяжелая литая станина, прошедшая специальную обработку, гасит любые вибрации, возникающие в процессе обработки, позволяет получить высококачественные изделия.
  • Высокоскоростные шпиндели повышенной точности.
  • Для изготовления подающих столов используется сталь 40Х (с хромом) для повышения износоустойчивости.
  • Механизм подачи рассредоточенного типа с верхними и нижними подающими роликами.
  • Привод подачи от электродвигателя на вал модулей организован шкивом на валу электродвигателя и шкивом на валу модулей. Шкивы 2-ступенчатые, 3-ручьевые с применением распространённых клиновых ремней. Шкив на валу модулей свободно перемещается, что позволяет получить 4 постоянные передачи. В сочетании с частотным преобразователем, установленным в электро-шкафу и меняющим скорость вращения электродвигателя, получаемый диапазон скоростей составляет от 2 до 40 м/мин с гарантированной протяжкой любых заготовок.
  • Верхние подающиеся ролики оснащены механическими прижимами, что позволяет производить обработку при низких отрицательных температурах.
  • Подающие верхние ролики могут быть оснащены пневматической системой прижимов с плавной регулировкой силы давления, которая может регулировать давление отдельно.
  • Верхние подающие ролики изготовлены с рифлением "волчий зуб", что обеспечивает обработку заготовки любой влажности, при меньшем вдавливании роликов в древесину.
  • Система смазки стола применяется для снижения нагрузки на механизм подачи и для протяжки пиломатериала естественной влажности.
  • Станки оснащены системой цифровой индикации перемещения шпинделей.
  • Система аспирации приобретается из расчёта 2000 м3/ч на один суппорт станка.
  • Станок соответствует действующим ГОСТам и ТУ для данной группы товаров, что подтверждается наличием сертификата соответствия и отметками завода изготовителя.
  • На поставляемое оборудование действует гарантия в течение 12 месяцев с момента проведения пусконаладочных работ заводом изготовителем или представителем завода (дилером).



Обработанный пиломатериал соответствует нижеуказанным параметрам
  • Прямолинейность базовой боковой стороны обработанной заготовки не более 0,3 мм на длине 1000 мм.
  • Перпендикулярность боковых сторон базовой пласти обработанной заготовки не более 0,25 мм на длине 100 мм.
  • Равномерность толщины и ширины обработанного образца не более 0,3 мм.



Внимание!

Сменные части и принадлежности*, заказываются опциально (по дополнительной заявке и за дополнительную плату). Уточнить точную цену и сроки изготовления можно у наших менеджеров по телефонам 8-923-355-0990, 8 (391) 214-2662.

* - номенклатура и количество поставляемого со станком дереворежущего инструмента определяется согласно договору поставки (в том числе и цилиндрические фрезы).



Рекомендуем приобрести дополнительно

Рекомендуем приобрести дополнительно:

  • Звукоизолирующее ограждение. Защита персонала от шумовых вибраций - 1 шт.
  • Электродвигатели 2,3го шпинделей по 15 кВт. Установка электродвигателей повышенной мощности на вертикальные суппорта - 1 комп.
  • Электродвигатели 7,5 кВт. Возможна установка электродвигателей пониженной мощности на любой из суппортов - 1 комп.
  • Деревянный ящик упаковочный - 1 шт.
  • Виброопора. Установки на фундамент - 6 шт.
  • Пневматическая система прижимов. Упрощение регулировки силы давления прижимных роликов. (С25-4АБ.70.000) - 1 комп.
  • Оправка цанговая правая. Возможность установки дереворежущего инструмента с посадочным диаметром 60 мм на верхний горизонтальный шпиндель. (ИП.07.000) - 1 шт.
  • Оправка цанговая правая. Возможность установки дереворежущего инструмента с посадочным диаметром 60 мм на правый вертикальный шпиндель. (ИП.07.000-02) - 1 шт.
  • Оправка цанговая левая. Возможность установки дереворежущего инструмента с посадочным диаметром 60 мм на левый вертикальный шпиндель. (ИП.08.000-02) - 1 шт.
  • Приспособление для снятия фрез. Снятие цилиндрических дереворежущих фрез со шпиндельных валов. (ИП.12.000) - 1 шт.
  • Приспособление для установки ножей сборных фрез. Установка ножей в дереворежущих цилиндрических строгальных барабанах диаметром 140 мм. (ИП.23.000-02) - 1 шт.
  • Болт фундаментный. Если не приобретаются вибро-опоры. (1.1.М20Х330. Ст3 ГОСТ 24379.1-80) - 6 шт.



 Технические характеристики  С25-4АБ
 Размеры заготовки, мм
 Ширина обработки горизонтальными фрезами диаметром 140 мм  35-260
 Высота обработки вертикальными фрезами 140 мм  12-230
 Минимальная длина заготовки при обработке в потоке  250
 Минимальная длина одиночной заготовки  700
 Минимальные размеры изделия, мм
 Ширина при фрезах 140 мм  30
 Высота при фрезах 140 мм  10
 Максимальный припуск при обработке цилиндрическими фрезами, мм
 На 1ом шпинделе  8
 На 2-4ых шпинделях  10
 Количество шпинделей, шт  4
 Частота вращения шпинделей, об/мин  6000
 Глубина профилирования, мм
 На 1ом шпинделе  3
 На 2-4ых шпинделях  30
 Посадочные размеры горизонтальных шпинделей, мм
 Длина  260
 Диаметр  50
 Посадочные размеры вертикальных  шпинделей, мм
 Длина  230
 Диаметр  50
 Диаметр цилиндрических фрез, мм  125-140
 *Диаметр вертикальных профильных фрез, мм  110-200
 Диаметр горизонтальной профильной фрезы, мм  110-200
 Скорость подачи, м/мин  2-40
 Мощность, кВт
 Электродвигателя 1го шпинделя  11
 Электродвигателя 2го шпинделя  11
 Электродвигателя 3го шпинделя  11
 Электродвигателя 4го шпинделя  11
 Привода подачи  4
 Подъема-опускания  1,1
 Общая мощность станка (округлено), кВт  50
 Диаметр выходных патрубков аспирации, мм  Ду150
 Производительность требуемой аспирации, м3  4х2000
 Габаритные размеры станка, мм
 Длина  4300
 Ширина  1500
 Высота  2000
 Масса, кг
 Станка  4600



* - на нижний суппорт профильные фрезы не устанавливаются.



Комплект поставки четырехстороннего станка С25-4АБ
  • Станок в сборе. (С25-4АБ.00.000) - 1 шт.
  • Втулка (возможность обработки узких заготовок). Установка вместо левого ряда подающих зубчатых роликов по ходу движения заготовки. (С16-1А.00.028) - 8 шт.
  • Ключ. Затягивание и ослабление гайки фиксации инструмента на шпинделе. (ИП.16.000) - 1 шт.
  • Ключ. Затягивание и ослабление гайки фиксации инструмента на шпинделе. Удобство работы с правым вертикальным суппортом. (ИП.17.000) - 1 шт.
  • Комплект колец. Проставки на горизонтальные шпиндельные валы для возможности установки дереворежущего инструмента различной длины. (ИП.35.000) - 4 шт.
  • Рукоятка. Перемещение суппортов в горизонтальном и вертикальном направлении. Ослабление и затягивание стопорных винтов. (DIN468-160-V17) - 1 шт.
  • Ключ. (7812-1606 Д Хим. Окс. прм. ГОСТ 25787-83) - 1 шт.
  • Наушники противошумные. (СОМ 3 ГОСТ 12.4.051-87) - 1 шт.
  • Опора дополнительная. Обработка заготовки шириной более 160 мм нижним горизонтальным шпинделем. (С25-4А.12.500) - 1 шт.
  • Опора дополнительная. Обработка заготовки более 160 мм верхним горизонтальным шпинделем. (С25-4А.15.500-02) - 1 шт.
  • Руководство по эксплуатации. (С25-4АБ РЭ) - 1 шт.



Привод подачи или 4 постоянные передачи

Механизм подачи заготовок приводится в движение электродвигателем (1). Привод подачи от электродвигателя на вал модулей организован шкивом (2) на валу электродвигателя и шкивом (3) на шлицевом валу (4) модулей (5). Шкивы 2х ступенчатые, 3х ручьевые с применением распространённых клиновых ремней А-1000 III ГОСТ 1284.1-88 (6). Шкив на шлицевом валу модулей свободно перемещается, что позволяет получить 4 постоянные передачи. В сочетании с частотным преобразователем, установленном в электро-шкафу станка и меняющим скорость вращения электродвигателя, получаемый общий диапазон скоростей составляет от 2 до 40 м/мин. Натяжение, ослабление или перестановка ремней производится путём снятия ограждения (7) и вращением резьбового винта (8).



1-я передача



1-я передача. Скорость подачи 7 м/мин при 50 Гц (с частотным преобразователем 2-14 м/мин).































2-я передача



2-я передача. Скорость подачи 10 м/мин при 50 Гц (с частотным преобразователем 5-20 м/мин).































3-я передача



3-я передача. Скорость подачи 13 м/мин при 50 Гц (с частотным преобразователем 6-26 м/мин).































4-я передача



4-я передача. Скорость подачи 19 м/мин при 50 Гц (с частотным преобразователем 9-40 м/мин).
