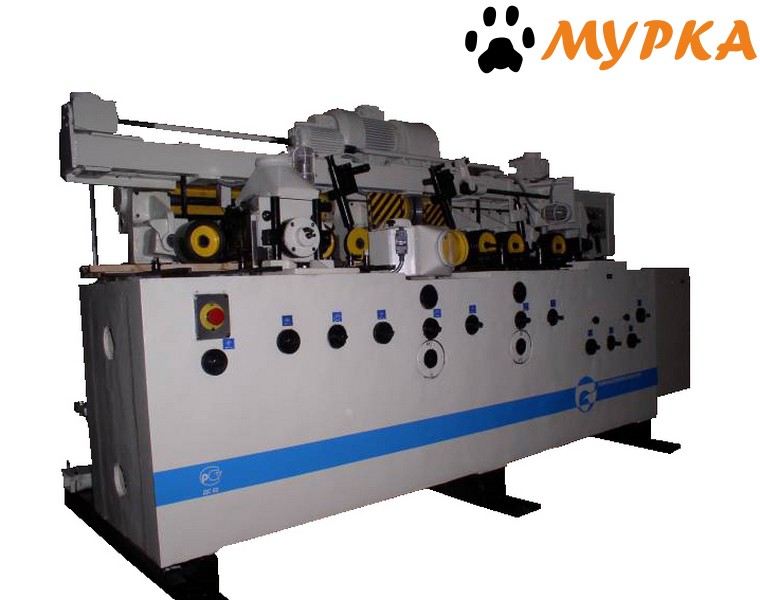

С16-51. Пять фрезерных шпинделя станка тяжелой серии.

Станок С16-51 деревообрабатывающий продольно-фрезерный предназначен для плоской и профильной обработки пиломатериала (брусков, досок и т.д.) с 4-х сторон за один проход.



Внимание!

Данное оборудование снято с производства! Уточнить точную цену и сроки изготовления можно у наших менеджеров по телефонам 8 (391) 215-0990, 8-800-2000-696.



Особенности 4-стороннего станка С16-51

Профильные работы могут выполняться боковыми, верхней и калевочными фрезами. Для деления обрабатываемого материала по ширине на шпиндель калевочного суппорта могут быть установлены пилы. Калевочный суппорт имеет возможность работы, как в нижнем, так и верхнем положении. Длинный передний стол улучшает качество обработки заготовок. Все механизмы станка установлены на литой станине. Механизм подачи станка рассредоточенного типа с верхними и нижними приводными подающими роликами.

  • Материал станины – чугун.
  • Система управления – ручная с автоподачей.
  • Станок оснащён предохранительными устройствами и блокировками.
  • Механизм подачи – рассредоточенного типа, имеет верхние и нижние ролики.
  • Шпиндели: 1-нижний, 2-правый, 3-левый, 4-верхний, 5-верхний/нижний.
  • Шпиндель 5 имеет дополнительную опору.
  • Профильные фрезы устанавливаются на все шпиндели, кроме нижнего.
  • Оборудование сертифицировано.



Внимание!

Сменные части и принадлежности*, заказываются опциально (по дополнительной заявке и за дополнительную плату).

* - номенклатура и количество поставляемого со станком дереворежущего инструмента определяется согласно договору поставки (в том числе и цилиндрические фрезы).



Рекомендуем приобрести дополнительно

Рекомендуем приобрести дополнительно:

  • Звукоизолирующее ограждение. Защита персонала от шумовых вибраций - 1 шт.
  • Пневматическая система прижимов. Упрощение регулировки силы давления прижимных роликов - 1 комп.
  • Цифровые отсчетные устройства для настройки на размер обработки - 1 шт.



 Технические характеристики  С16-51
 Размеры заготовки, мм
 Ширина обработки  32-160
 Высота обработки  12-125
 Минимальная длина заготовки при обработке в потоке  250
 Минимальная длина одиночной заготовки  700
 Максимальная толщина заготовки при продольной распиловке, мм  50
 Минимальные размеры изделия, мм
 Ширина  30
 Высота  10
 Максимальный припуск при обработке цилиндрическими фрезами, мм   7
 Количество шпинделей, шт  5
 Частота вращения шпинделей, об/мин  6000
 Максимальная глубина обрабатываемого профиля, мм  20
 Посадочные размеры горизонтальных шпинделей, мм
 Диаметр  40h6
 Посадочные размеры вертикальных  шпинделей, мм
 Диаметр  40h6
 Диаметр цилиндрических фрез, мм  140
 *Диаметр вертикальных профильных фрез, мм  140-180
 Диаметр горизонтальной профильной фрезы, мм  140-180
 Диаметр устанавливаемых пил (5 шпиндель), мм  250
 Скорость подачи, м/мин  7-35
 Мощность, кВт
 Электродвигателя 1го шпинделя  7,5
 Электродвигателя 2го шпинделя  7,5
 Электродвигателя 3го шпинделя  7,5
 Электродвигателя 4го шпинделя  7,5
 Электродвигателя 5го шпинделя  7,5
 Привода подачи  4
 Подъема-опускания  1,1
 Общая мощность станка (округлено), кВт  42,6
 Диаметр выходных патрубков аспирации, мм  Ду120
 Производительность требуемой аспирации, м3  5х2000
 Габаритные размеры станка, мм
 Длина  4950
 Ширина  1370
 Высота  1840
 Масса, кг
 Станка  4950



* - на нижний суппорт профильные фрезы не устанавливаются.



Комплект поставки четырехстороннего станка С16-51
  • Станок в сборе - 1 шт.
  • Ключ. Затягивание и ослабление гайки фиксации инструмента на шпинделе - 1 шт.
  • Комплект колец. Проставки на горизонтальные шпиндельные валы для возможности установки дереворежущего инструмента различной длины - 6 шт.
  • Рукоятка. Перемещение суппортов в горизонтальном и вертикальном направлении. Ослабление и затягивание стопорных винтов - 1 шт.
  • Руководство по эксплуатации - 1 шт.
